公布日：2023.06.27
申請日：2023.02.23
分類號：C02F3/00(2023.01)I;C02F3/02(2023.01)I;C02F3/34(2023.01)I
摘要
本發明涉及水處理領域，公開了一種電化學強化好氧微生物無隔膜廢水電解裝置，包括電解池單元，曝氣單元和電化學供電單元。其中，電解池單元包括外層支撐殼體，陰極殼體和陽極柱；陰極殼體設于外層支撐殼體內；陽極柱設于外層支撐殼體內且不與陰極殼體接觸；陽極柱上負載有好氧微生物；曝氣單元通過管路與所述外層支撐殼體的底部連通。本發明為單室結構的無隔膜廢水電解裝置，可有效降低內阻，從而增大有機污染物處理量。本發明裝置中設有好氧微生物，在有游離氧存在下降解有機物速度較快，廢水停留時間較短，對有機物降解更為完全，去除率高于厭氧微生物；處理過程中散發的臭氣較少；對電流和電壓的極限較高。
權利要求書

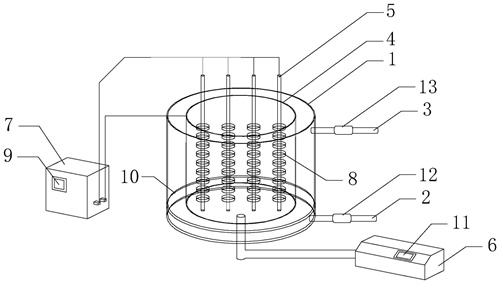

1.一種電化學強化好氧微生物無隔膜廢水電解裝置，其特征在于包括：電解池單元，包括：外層支撐殼體（1）；所述外層支撐殼體上設有進水管路（2）和出水管路（3）；作為陰極的陰極殼體（4），設于所述外層支撐殼體內；作為陽極的陽極柱（5），設于所述外層支撐殼體內且不與陰極殼體接觸；所述陽極柱上負載有好氧微生物；所述好氧微生物為短芽孢桿菌，命名為JSCW-2022-A1324，已于2022年05月12日在中國微生物菌種保藏管理委員會(huì )普通微生物中心保藏，其微生物保藏編號為CGMCCNo.24887，微生物分類命名為短芽孢桿菌Brevibacillus.sp；曝氣單元（6），通過管路與所述外層支撐殼體的底部連通；電化學供電單元（7），分別與所述陽極和陰極電連接。
2.如權利要求1所述的裝置，其特征在于：所述陽極柱上設有用于負載好氧微生物且不與陰極殼體接觸的陽極填料（8）。
3.如權利要求2所述的裝置，其特征在于：所述陽極填料以多層形式串設于陽極柱軸向上。
4.如權利要求2或3所述的裝置，其特征在于：所述陽極填料為導電材料。
5.如權利要求1-3之一所述的裝置，其特征在于：所述陽極柱的數量為一個或多個并聯。
6.如權利要求1所述的裝置，其特征在于：所述電化學供電單元中集成有用于檢測所述陰極電流和陽極電流的電流數控檢測器（9）。
7.如權利要求1所述的裝置，其特征在于：所述陰極殼體的下方設有布氣布水板（10）；所述布氣布水板的高度高于進水管路。
8.如權利要求1或7所述的裝置，其特征在于：所述曝氣單元中集成有氣量調節監控器（11）。
9.如權利要求1或7所述的裝置，其特征在于：所述進水管路上設有進水流量調節監控器（12）；所述出水管路上設有出水流量調節監控器（13）。
發明內容
為了解決上述技術問題，本發明提供了一種電化學強化好氧微生物無隔膜廢水電解裝置，本發明為單室結構的無隔膜廢水電解裝置，可有效降低內阻，從而增大有機污染物處理量。本發明裝置中設有好氧微生物，相對于厭氧微生物，好氧微生物在有游離氧(分子氧)存在的條件下降解有機物，其反應速度較快，廢水停留時間較短，對有機物降解更為完全，去除率通常高于厭氧微生物；處理過程中散發的臭氣較少；對電流和電壓的極限較高。
本發明的具體技術方案為：一種電化學強化好氧微生物無隔膜廢水電解裝置，包括：電解池單元，包括：
外層支撐殼體；所述外層支撐殼體上設有進水管路和出水管路；
作為陰極的陰極殼體，設于所述外層支撐殼體內；
作為陽極的陽極柱，設于所述外層支撐殼體內且不與陰極殼體接觸；所述陽極柱上負載有好氧微生物；
曝氣單元，通過管路與所述外層支撐殼體的底部連通；
電化學供電單元，分別與所述陽極和陰極電連接。
本發明裝置尤其適用于醫藥農藥化工企業生產的廢水，其工作原理為：廢水和氣體由外層支撐殼體底部的進水管路進入，在上升過程中，在電化學以及好氧微生物的雙重作用下，廢水中的有機物高效地發生降解，逐級降解為二氧化碳、水和簡單無機物等，降解后的廢水通過外層支撐殼體頂部的出水管路排出。
本發明對現有雙室結構(含隔膜)的微生物電解池裝置進行改進，取消了隔膜的設計，整個裝置為單室結構，因此能夠減少內阻，能夠增大有機污染物處理量。
此外，傳統微生物電解池多為厭氧微生物裝置，而本發明在陽極柱上負載的是好氧微生物，相對于厭氧微生物，好氧微生物在有游離氧(分子氧)存在的條件下降解有機物，其反應速度較快，廢水停留時間較短，對有機物降解更為完全，去除率通常高于厭氧微生物；處理過程中散發的臭氣較少；對電流和電壓的極限較高。并且在此基礎上輔以曝氣單元供氧，可進一步有利于好氧微生物的代謝和繁殖。在運行狀態下，好氧微生物擴散至水中以懸浮狀態分布，不會(huì )發生分層和沉降。其原因在于：(1)在曝氣單元的曝氣下，水體自身可快速流動傳質，使得細小微生物可懸浮于水中；(2)溶解氧含量充足，微生物活性好，不會(huì )出現死亡沉降的現象。
作為優選，所述陽極柱上設有用于負載好氧微生物且不與陰極殼體接觸的陽極填料。
陽極填料的存在可以提高微生物菌落和電極的接觸面積，更好地進行直接電子傳遞和間接電子傳遞，促進電化學強化微生物的效果，進而增加廢水處理能力。每根陽極柱上的陽極負載填料之間可以相互接觸，但不可與陰極桶接觸以免發生短路造成裝備的損壞。
作為優選，所述陽極填料以多層形式串設于陽極柱軸向上。
作為優選，所述陽極填料為導電材料，進一步優選為碳纖維。
作為優選，所述陽極柱的數量為一個或多個并聯。
陽極柱多組并聯可提高裝置的電化學作用效果。
作為優選，所述好氧微生物為短芽孢桿菌，命名為JSCW-2022-A1324，已于2022年05月12日在中國微生物菌種保藏管理委員會(huì )普通微生物中心保藏，其微生物保藏編號為CGMCCNo.24887，微生物分類命名為短芽孢桿菌Brevibacillus.sp。
本發明選用的好氧微生物為篩選而得的短芽孢桿菌，該菌株與現有的其他短芽孢桿菌相比，具有更強的耐鹽、耐堿和耐電流能力，因此能完美適配本發明的應用場景(高濃醫藥農藥化工廢水通常具有高鹽高堿的特點，以及電解處理過程中會(huì )產生電流)。具體地，本發明菌株可耐受8％鹽濃度、pH＝12的廢水，并且在80mA電流下仍可存活7天以上，且仍具有降解污染能力。故本裝置電流最大載荷為70mA，電壓最大載荷4V，高于一般的微生物電解池的電壓電流(0.5-1V，10mA)。
作為優選，所述電化學供電單元中集成有用于檢測所述陰極電流和陽極電流的電流數控檢測器。
電流數控檢測裝置用于實時控制輸出電流和電壓大小，并向配套的計算機輸出多項電化學參數與設備運行參數，該裝置可采用本領域的現有技術。
作為優選，所述陰極殼體的下方設有布氣布水板；所述布氣布水板的高度高于進水管路。
布氣布水板的作用是可使通入裝置的氣體和廢水均勻分布，保持均質狀態，促進反應的進行。
作為優選，所述曝氣單元中集成有氣量調節監控器。
氣量調節監控器可可實時調節曝氣量，確保好氧微生物擁有足夠氧氣并保持懸浮狀態。
作為優選，所述進水管路上設有進水流量調節監控器；所述出水管路上設有出水流量調節監控器。
進水流量調節監控器用于實時調節廢水的進水流量，出水流量調節監控器可實時調節廢水的出水流量，該設備為本領域的現有技術。
作為優選，所述外層支撐殼體呈圓桶狀。
作為優選，所述陰極殼體呈頂部和頂部均開口的圓桶狀，材質為不銹鋼或鈦合金。
作為優選，所述陽極柱的材質為石墨或鍍釕銥氧化物鈦合金。
與現有技術對比，本發明的有益效果是：
(1)本發明為單室結構的無隔膜廢水電解裝置，可有效降低內阻，從而增大有機污染物處理量。
(2)本發明裝置中設有好氧微生物，相對于厭氧微生物，好氧微生物在有游離氧存在的條件下降解有機物，其反應速度較快，廢水停留時間較短，對有機物降解更為完全，去除率通常高于厭氧微生物；處理過程中散發的臭氣較少；對電流和電壓的極限較高。
(3)本發明設有曝氣單元，可有利于好氧微生物的代謝和繁殖，并且可維持好氧微生物在水中以懸浮狀態分布，不會(huì )發生分層和沉降。
(4)本發明采用自篩而得的好氧微生物——短芽孢桿菌JSCW-2022-A1324，該菌株與現有的其他短芽孢桿菌相比，具有更強的耐鹽、耐堿和耐電流能力，因此能完美適配本發明的應用場景。
(5)本發明在陽極柱上設有陽極填料，可以提高微生物菌落和電極的接觸面積，更好地進行直接電子傳遞和間接電子傳遞，促進電化學強化微生物的效果，進而增加廢水處理能力。
（發明人：雷育斌;李依;許振羽;潘曉梁;程成志;王宇超;周杰;殷松平;宋天佑;耿聰）
