公布日：2023.05.26
申請日：2023.04.18
分類號：C02F3/02(2023.01)I;C02F3/34(2023.01)I;C02F101/30(2006.01)N;C02F103/34(2006.01)N
摘要
本發明屬于廢水處理技術領域，尤其是一種有機廢水生化處理系統及方法，針對現有技術中要事先對菌群進行培養，需要人工定期向污水中排放菌群的問題，現提出如下方案，其包括：好氧池，所述好氧池的一側固定連接有支撐板，所述支撐板的頂部滑動配合有培養箱，所述好氧池的一側固定連接有位于培養箱上方的負壓箱，所述負壓箱的底部滑動連接有滑動板，本發明中，通過驅動電機驅動培養箱晃動，對培養箱內的菌群進行培養，且培養箱的晃動不但能夠驅動注氧結構為好氧池內持續注氧充分使菌群對污水進行降解，另外還能夠驅動取樣結構，使取樣結構吸取好氧池內含有降解菌的泥水便于后期的培養，且培養箱培養完成后可直接投入好氧池內。
權利要求書

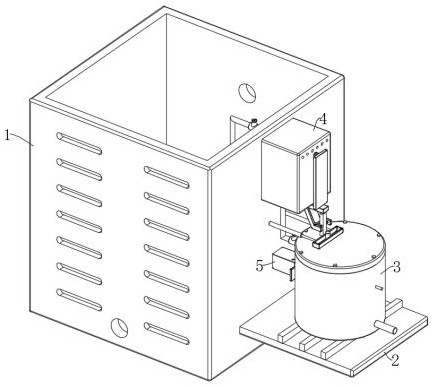

1.一種有機廢水生化處理系統，其特征在于，包括：好氧池（1），所述好氧池（1）的一側固定連接有支撐板（2），所述支撐板（2）的頂部滑動配合有培養箱（3），所述好氧池（1）的一側固定連接有位于培養箱（3）上方的負壓箱（4），所述負壓箱（4）的底部滑動連接有滑動板（37）；注氧結構，設置在好氧池（1）內，注氧結構包括活塞（17），所述活塞（17）遠離好氧池（1）的一側固定連接有滑動貫穿注氧箱（5）的拉桿（18），所述拉桿（18）的一端固定連接有橫板（19），所述橫板（19）靠近培養箱（3）的一側滑動連接有滑塊（20），且滑塊（20）與培養箱（3）的外壁固定連接，活塞（17）用于向好氧池（1）內注入空氣，使好氧池（1）內的細菌充分對污水降解，所述注氧結構包括固定貫穿好氧池（1）一側的注氧箱（5），所述注氧箱（5）內設有相連通的空氣槽（14）、通孔（15）和讓位槽（16），所述活塞（17）密封滑動連接于空氣槽（14）內，所述注氧箱（5）的頂部一側設有多個與空氣槽（14）相連通的進氣口；晃動結構，所述晃動結構包括通過支架固定連接在支撐板（2）底部的驅動電機（12），驅動電機（12）用于驅動培養箱（3）進行晃動，對培養箱（3）內的菌群進行培養；所述培養箱（3）的頂部固定連接有頂蓋（6），所述頂蓋（6）的頂部一側固定連接有推動銷（32），所述好氧池（1）的一側固定連接有多個伸縮桿（30），多個所述伸縮桿（30）的一端固定連接有同一個與推動銷（32）相配合的滑動框（31），且滑動框（31）與頂蓋（6）的頂部滑動配合，所述負壓箱（4）的底部固定連接有兩個基板（33），兩個所述基板（33）之間固定連接有固定銷（34），所述固定銷（34）的外壁轉動套設有轉動板（35），所述固定銷（34）的外壁套設有兩個第二扭簧（36），兩個所述第二扭簧（36）相互靠近的一端均與轉動板（35）固定連接，且第二扭簧（36）的另一端與基板（33）固定連接，所述滑動板（37）的底部固定連接有多個直角齒塊（38），所述轉動板（35）的頂部滑動連接有與直角齒塊（38）相配合的梯形齒塊（39），所述梯形齒塊（39）的底端固定連接有彈簧（40），且彈簧（40）的底端與轉動板（35）的底部?jì)缺诠潭ㄟB接，兩個所述基板（33）之間固定連接有用于對轉動板（35）限位的檔桿（44）；取樣結構，設置在負壓箱（4）內，且包括連接板（25），連接板（25）的底端與滑動板（37）的頂部固定連接，通過連接板（25）和滑動板（37）的配合用于從好氧池（1）內吸取含有樣品菌群的泥水；通過所述驅動電機（12）驅動培養箱（3）晃動、驅動注氧結構為好氧池（1）內持續注氧、驅動取樣結構吸取好氧池（1）內含有降解菌的泥水；所述讓位槽（16）內固定連接有固定軸（21），所述固定軸（21）的外壁轉動套設有用于封閉通孔（15）的橡膠封閉塞板（22），所述固定軸（21）的外壁套設有兩個第一扭簧（13），兩個所述第一扭簧（13）相互靠近的一端均與橡膠封閉塞板（22）固定連接，所述第一扭簧（13）遠離橡膠封閉塞板（22）的一端讓位槽（16）的一側內壁固定連接；所述負壓箱（4）遠離好氧池（1）的一側通過基座固定連接有電磁鐵（43），所述負壓箱（4）的一側滑動連接有鐵質梯形銷（42），所述直角齒塊（38）的頂部設有多個與鐵質梯形銷（42）相配合的卡槽（41）。
2.根據權利要求1所述的一種有機廢水生化處理系統，其特征在于，所述晃動結構包括驅動電機（12）的輸出軸通過聯軸器固定連接的轉動貫穿支撐板（2）的轉軸（10），所述轉軸（10）的外壁固定套設有與支撐板（2）頂部滑動連接的推桿（11），所述支撐板（2）的頂部設有橢圓槽（8），所述橢圓槽（8）內滑動連接有與推桿（11）相配合的滑桿（9），所述滑桿（9）的頂端與培養箱（3）的底部固定連接，所述支撐板（2）的頂部固定連接有多個橫桿（7），且培養箱（3）的底部與橫桿（7）的頂部滑動配合。
3.根據權利要求2所述的一種有機廢水生化處理系統，其特征在于，所述取樣結構包括密封滑動連接在負壓箱（4）內的密封板（23），所述密封板（23）遠離好氧池（1）的一側固定連接有多個連接桿（24），多個所述連接桿（24）的一端均滑動貫穿負壓箱（4）并均固定連接有連接板（25），所述連接桿（24）的外壁套設有與連接板（25）固定連接的拉簧（26），且拉簧（26）的另一端與負壓箱（4）的一側固定連接。
4.根據權利要求3所述的一種有機廢水生化處理系統，其特征在于，所述培養箱（3）的一側設有與負壓箱（4）底部相連通的導液軟管（28），所述好氧池（1）內固定貫穿有與負壓箱（4）相連通的進液軟管（27），所述進液軟管（27）與導液軟管（28）的外壁均套設有電磁閥（29），所述培養箱（3）的一側內壁固定連接有溫傳感器（45），所述培養箱（3）的另一側固定貫穿有PH檢測儀（46）。
5.根據權利要求4所述的一種有機廢水生化處理系統，其特征在于，所述好氧池（1）的底部?jì)缺诠潭ㄟB接有固定柱（47），所述固定柱（47）的頂端轉動連接有轉動盤（48），所述轉動盤（48）的頂部固定連接有齒輪（49），所述轉動盤（48）的頂部滑動配合有與齒輪（49）相嚙合的齒條（50），所述齒條（50）的一端固定連接有滑動桿（51），且滑動桿（51）的一端滑動延伸至負壓箱（4）內并與密封板（23）固定連接，所述進液軟管（27）的底端固定連接有貫穿轉動盤（48）的空心管（52），所述轉動盤（48）內設有多個圓孔（53）。
6.一種有機廢水生化處理方法，應用于如權利要求5所述的有機廢水生化處理系統，其特征在于，包括以下步驟：S1、復合菌系的培養：?jiǎn)?dòng)驅動電機（12），通過培養箱（3）的晃動對培養箱（3）內復合菌系進行培養；S2、注氧操作：通過培養箱（3）的晃動，帶動活塞（17）左右往復滑動，將空氣通過通孔（15）和讓位槽（16）排入好氧池（1）內；S3、反應階段：通過培養箱（3）的晃動，通過空心管（52）攪拌好氧池（1）內的污水，使污水與細菌充分反應；S4、降解階段：當培養箱（3）內菌群培養完成時，將培養箱（3）內的菌群排出投入好氧池（1）中，使好氧池（1）內有足夠的菌群對污水進行降解。
7.根據權利要求6所述的一種有機廢水生化處理方法，其特征在于，所述步驟S1中：?jiǎn)?dòng)驅動電機（12）驅動推桿（11）轉動，推桿（11）通過滑桿（9）帶動培養箱（3）沿著橢圓槽（8）的軌跡進行晃動，通過培養箱（3）的晃動對培養箱（3）內復合菌系進行培養；所述步驟S2中：在培養箱（3）進行晃動時，培養箱（3）通過滑塊（20）和橫板（19）的配合帶動活塞（17）左右往復滑動，活塞（17）向左側移動時，活塞（17）將空氣通過通孔（15）和讓位槽（16）排入好氧池（1）內，當活塞（17）再次右移時，橡膠封閉塞板（22）在第一扭簧（13）的蓄力作用下封閉通孔（15），而隨著活塞（17）的移動空氣槽（14）內形成負壓，對橡膠封閉塞板（22）進一步吸附；所述步驟S3中：在培養箱（3）晃動時，培養箱（3）通過推動銷（32）和滑動框（31）的配合帶動轉動板（35）進行轉動，當滑動框（31）解除對轉動板（35）的推力后，轉動板（35）在第二扭簧（36）的扭力作用下反向轉動，在密封板（23）向右側移動時，密封板（23）通過滑動桿（51）帶動齒條（50）移動，齒條（50）與齒輪（49）相嚙合進而帶動轉動盤（48）轉動，轉動盤（48）帶動空心管（52）進行轉動，進而通過空心管（52）攪拌好氧池（1）內的污水；所述步驟S4中：當培養箱（3）內菌群培養完成時，將培養箱（3）內的菌群排出投入好氧池（1）中，使好氧池（1）內有足夠的菌群對污水進行降解，接著打開進液軟管（27）上的電磁閥（29），負壓箱（4）內的負壓將好氧池（1）內的泥水吸入負壓箱（4）中，接著打開導液軟管（28）上的電磁閥（29），密封板（23）在拉簧（26）的拉力下向左側移動，將負壓箱（4）內的泥水加速排擠到培養箱（3）中。
發明內容
本發明提供了一種有機廢水生化處理系統及方法，解決了現有技術中要事先對菌群進行培養，需要人工定期向污水中排放菌群的缺點。
本發明提供了如下技術方案：
一種有機廢水生化處理系統，包括：好氧池，所述好氧池的一側固定連接有支撐板，所述支撐板的頂部滑動配合有培養箱，所述好氧池的一側固定連接有位于培養箱上方的負壓箱，所述負壓箱的底部滑動連接有滑動板；
晃動結構，設置在支撐板內，用于驅動培養箱進行晃動，對培養箱內的菌群進行培養；
注氧結構，設置在好氧池內，用于向好氧池內注入空氣，使好氧池內的細菌充分對污水降解；
取樣結構，設置在負壓箱內，用于從好氧池內吸取含有樣品菌群的泥水。
在一種可能的設計中，所述晃動結構包括通過支架固定連接在支撐板底部的驅動電機，所述驅動電機的輸出軸通過聯軸器固定連接有轉動貫穿支撐板的轉軸，所述轉軸的外壁固定套設有與支撐板頂部滑動連接的推桿，所述支撐板的頂部設有橢圓槽，所述橢圓槽內滑動連接有與推桿相配合的滑桿，所述滑桿的頂端與培養箱的底部固定連接，所述支撐板的頂部固定連接有多個橫桿，且培養箱的底部與橫桿的頂部滑動配合，啟動驅動電機驅動推桿轉動，推桿通過滑桿帶動培養箱沿著橢圓槽的軌跡進行晃動，通過培養箱的晃動對培養箱內的高效降解復合菌系進行培養。
在一種可能的設計中，所述注氧結構包括固定貫穿好氧池一側的注氧箱，所述注氧箱內設有相連通的空氣槽、通孔和讓位槽，所述空氣槽內密封滑動連接有活塞，所述活塞遠離好氧池的一側固定連接有滑動貫穿注氧箱的拉桿，所述拉桿的一端固定連接有橫板，所述橫板靠近培養箱的一側滑動連接有滑塊，且滑塊與培養箱的外壁固定連接，所述注氧箱的頂部一側設有多個與空氣槽相連通的進氣口，在培養箱進行晃動時，培養箱通過滑塊和橫板的配合帶動活塞左右往復滑動，當活塞向右側移動至越過注氧箱上的進氣孔時，外界的空氣進入注氧箱中，活塞向左側移動時，活塞將空氣通過通孔和讓位槽排入好氧池內，增加好氧池內氧氣含量，使好氧細菌充分吸收氧氣用于對污水的降解。
在一種可能的設計中，所述取樣結構包括密封滑動連接在負壓箱內的密封板，所述密封板遠離好氧池的一側固定連接有多個連接桿，多個所述連接桿的一端均滑動貫穿負壓箱并均固定連接有連接板，且連接板的底端與滑動板的頂部固定連接，所述連接桿的外壁套設有與連接板固定連接的拉簧，且拉簧的另一端與負壓箱的一側固定連接，在培養箱晃動時，培養箱通過滑動框、轉動板和直角齒塊的配合帶動連接板和密封板向右側移動，此時負壓箱與密封板之間形成負壓，負壓箱內的負壓通過進液軟管能夠將好氧池內攜帶有高效降解復合菌系的泥水吸入負壓箱中，方便后期的培養。
在一種可能的設計中，所述讓位槽內固定連接有固定軸，所述固定軸的外壁轉動套設有用于封閉通孔的橡膠封閉塞板，所述固定軸的外壁套設有兩個第一扭簧，兩個所述第一扭簧相互靠近的一端均與橡膠封閉塞板固定連接，所述第一扭簧遠離橡膠封閉塞板的一端讓位槽的一側內壁固定連接，當活塞右移時，橡膠封閉塞板在第一扭簧的蓄力作用下封閉通孔，而隨著活塞的移動空氣槽內形成負壓，對橡膠封閉塞板進一步吸附，避免讓位槽與通孔之間存在縫隙，反之，活塞向左側移動時，能夠通過空氣打開橡膠封閉塞板，便于將空氣推入好氧池內。
在一種可能的設計中，所述培養箱的頂部通過六角螺栓固定連接有頂蓋，所述頂蓋的頂部一側固定連接有推動銷，所述好氧池的一側固定連接有多個伸縮桿，多個所述伸縮桿的一端固定連接有同一個與推動銷相配合的滑動框，且滑動框與頂蓋的頂部滑動配合，所述負壓箱的底部固定連接有兩個基板，兩個所述基板之間固定連接有固定銷，所述固定銷的外壁轉動套設有轉動板，所述固定銷的外壁套設有兩個第二扭簧，兩個所述第二扭簧相互靠近的一端均與轉動板固定連接，且第二扭簧的另一端與基板固定連接，所述滑動板的底部固定連接有多個直角齒塊，所述轉動板的頂部滑動連接有與直角齒塊相配合的梯形齒塊，所述梯形齒塊的底端固定連接有彈簧，且彈簧的底端與轉動板的底部?jì)缺诠潭ㄟB接，兩個所述基板之間固定連接有用于對轉動板限位的檔桿，在培養箱晃動時，培養箱通過推動銷和滑動框的配合帶動轉動板進行轉動，滑動框推動轉動板順時針轉動時，第二扭簧開始蓄力，而梯形齒塊與直角齒塊相碰觸，梯形齒塊能夠將滑動板和連接板向右側滑動一定距離，密封板同樣右移，此時負壓箱與密封板之間形成負壓，當滑動框解除對轉動板的推力后，轉動板在第二扭簧的扭力作用下反向轉動，而滑動板在鐵質梯形銷的制動作用下處于靜止，因此隨著滑動框推動轉動板往復轉動，能夠使滑動板和密封板逐步向右側移動，增加負壓箱內的負壓。
在一種可能的設計中，所述負壓箱遠離好氧池的一側通過基座固定連接有電磁鐵，所述負壓箱的一側滑動連接有鐵質梯形銷，所述直角齒塊的頂部設有多個與鐵質梯形銷相配合的卡槽，在滑動板間歇向右側移動時，卡槽與鐵質梯形銷的配合能夠對滑動板制動，而啟動電磁鐵，電磁鐵將鐵質梯形銷吸收吸附，解除對滑動板的制動，密封板在拉簧的拉力下向左側移動，將負壓箱內的泥水加速排擠到培養箱中，用于后期菌群的培養。
在一種可能的設計中，所述培養箱的一側設有與負壓箱底部相連通的導液軟管，所述好氧池內固定貫穿有與負壓箱相連通的進液軟管，所述進液軟管與導液軟管的外壁均套設有電磁閥，所述培養箱的一側內壁固定連接有溫傳感器，所述培養箱的另一側固定貫穿有PH檢測儀。
在一種可能的設計中，所述好氧池的底部?jì)缺诠潭ㄟB接有固定柱，所述固定柱的頂端轉動連接有轉動盤，所述轉動盤的頂部固定連接有齒輪，所述轉動盤的頂部滑動配合有與齒輪相嚙合的齒條，所述齒條的一端固定連接有滑動桿，且滑動桿的一端滑動延伸至負壓箱內并與密封板固定連接，所述進液軟管的底端固定連接有貫穿轉動盤的空心管，所述轉動盤內設有多個圓孔，在密封板向右側移動時，密封板通過齒條和齒輪的配合帶動空心管轉動，不但能夠使空心管攪拌污水，使污水與細菌充分反應，還能夠使空心管在好氧池內不同位置的泥水，從而使負壓箱能夠吸收內不同位置的泥水。
一種有機廢水生化處理方法，包括以下步驟：
S1、復合菌系的培養：?jiǎn)?dòng)驅動電機，通過培養箱的晃動對培養箱內復合菌系進行培養；
S2、注氧操作：通過培養箱的晃動，帶動活塞左右往復滑動，將空氣通過通孔和讓位槽排入好氧池內；
S3、反應階段：通過培養箱的晃動，通過空心管攪拌好氧池內的污水，使污水與細菌充分反應；
S4、降解階段：當培養箱內菌群培養完成時，將培養箱內的菌群排出投入好氧池中，使好氧池內有足夠的菌群對污水進行降解。
在一種可能的設計中，所述步驟S1中：?jiǎn)?dòng)驅動電機驅動推桿轉動，推桿通過滑桿帶動培養箱沿著橢圓槽的軌跡進行晃動，通過培養箱的晃動對培養箱內復合菌系進行培養；
所述步驟S2中：在培養箱進行晃動時，培養箱通過滑塊和橫板的配合帶動活塞左右往復滑動，活塞向左側移動時，活塞將空氣通過通孔和讓位槽排入好氧池內，當活塞再次右移時，橡膠封閉塞板在第一扭簧的蓄力作用下封閉通孔，而隨著活塞的移動空氣槽內形成負壓，對橡膠封閉塞板進一步吸附；
所述步驟S3中：在培養箱晃動時，培養箱通過推動銷和滑動框的配合帶動轉動板進行轉動，當滑動框解除對轉動板的推力后，轉動板在第二扭簧的扭力作用下反向轉動，在密封板向右側移動時，密封板通過滑動桿帶動齒條移動，齒條與齒輪相嚙合進而帶動轉動盤轉動，轉動盤帶動空心管進行轉動，進而通過空心管攪拌好氧池內的污水；
所述步驟S4中：當培養箱內菌群培養完成時，將培養箱內的菌群排出投入好氧池中，使好氧池內有足夠的菌群對污水進行降解，接著打開進液軟管上的電磁閥，負壓箱內的負壓將好氧池內的泥水吸入負壓箱中，接著打開導液軟管上的電磁閥，密封板在拉簧的拉力下向左側移動，將負壓箱內的泥水加速排擠到培養箱中。
應當理解的是，以上的一般描述和后文的細節描述僅是示例性的，并不能限制本發明。
本發明中，所述空氣槽內密封滑動連接有活塞，所述活塞遠離好氧池的一側固定連接有滑動貫穿注氧箱的拉桿，所述注氧箱的頂部一側設有多個與空氣槽相連通的進氣口，在培養箱進行晃動時，培養箱通過滑塊和橫板的配合帶動活塞左右往復滑動，當活塞向右側移動至越過注氧箱上的進氣孔時，外界的空氣進入注氧箱中，活塞向左側移動時，活塞將空氣通過通孔和讓位槽排入好氧池內，增加好氧池內氧氣含量，使好氧細菌充分吸收氧氣用于對污水的降解；
本發明中，所述密封板遠離好氧池的一側固定連接有多個連接桿，多個所述連接桿的一端均滑動貫穿負壓箱并均固定連接有連接板，且連接板的底端與滑動板的頂部固定連接，所述連接桿的外壁套設有與連接板固定連接的拉簧，且拉簧的另一端與負壓箱的一側固定連接，在培養箱晃動時，培養箱通過滑動框、轉動板和直角齒塊的配合帶動連接板和密封板向右側移動，此時負壓箱與密封板之間形成負壓，負壓箱內的負壓通過進液軟管能夠將好氧池內攜帶有高效降解復合菌系的泥水吸入負壓箱中，方便后期的培養；
本發明中所述轉軸的外壁固定套設有與支撐板頂部滑動連接的推桿，所述支撐板的頂部設有橢圓槽，所述橢圓槽內滑動連接有與推桿相配合的滑桿，所述滑桿的頂端與培養箱的底部固定連接，啟動驅動電機驅動推桿轉動，推桿通過滑桿帶動培養箱沿著橢圓槽的軌跡進行晃動，通過培養箱的晃動對培養箱內的高效降解復合菌系進行培養，同樣能夠將培養的菌群注入好氧池中，使菌群快速對污水降解；
本發明中，所述固定柱的頂端轉動連接有轉動盤，所述轉動盤的頂部固定連接有齒輪，所述轉動盤的頂部滑動配合有與齒輪相嚙合的齒條，所述齒條的一端固定連接有滑動桿，且滑動桿的一端滑動延伸至負壓箱內并與密封板固定連接，所述進液軟管的底端固定連接有貫穿轉動盤的空心管，所述轉動盤內設有多個圓孔，在密封板向右側移動時，密封板通過齒條和齒輪的配合帶動空心管轉動，不但能夠使空心管攪拌污水，使污水與細菌充分反應，還能夠使空心管在好氧池內不同位置的泥水，從而使負壓箱能夠吸收內不同位置的泥水。
本發明中，通過驅動電機驅動培養箱晃動，對培養箱內的菌群進行培養，且培養箱的晃動不但能夠驅動注氧結構為好氧池內持續注氧充分使菌群對污水進行降解，另外還能夠驅動取樣結構，使取樣結構吸取好氧池內含有降解菌的泥水便于后期的培養，且培養箱培養完成后可直接投入好氧池內，使菌群快速對污水降解。
（發明人：黎標;胡麗;楊海君;周勤;胡靜;孫建江;符林）
