公布日：2023.04.25
申請日：2022.12.13
分類號：C02F9/00(2023.01)I;C02F3/32(2023.01)N;C02F3/34(2023.01)N;C02F3/30(2023.01)N;C02F7/00(2006.01)N;C02F1/32(2023.01)N;C02F1/00(2023.01)N;C02F1/
28(2023.01)N;C02F1/42(2023.01)N;C02F1/70(2023.01)N;C02F1/461(2023.01)N;C02F1/52(2023.01)N;C02F101/10(2006.01)N;C02F101/30(2006.01)N
摘要
本發明一種分散式生活污水一體化生態處理系統，包括豎流式沉淀池、垂直流人工濕地和紫外消毒器；豎流式沉淀池側面設有中心進水口，中心進水口連接有管道，管道延伸至豎流式沉淀池底部，豎流式沉淀池的底部設有排泥口，豎流式沉淀池上端設有鋸齒狀的溢流堰，溢流堰外部設有集水區；垂直流人工濕地位于集水區下側，垂直流人工濕地下端設有第一出水口，第一出水口與紫外消毒器的底部連接，紫外消毒器側面靠上端的位置設有第二出水口。本發明通過過濾、吸附、共沉、離子交換、植物吸收和微生物分解實現對污水的高效凈化，處理過的水經紫外消毒器后排放到天然水體中，可用于處理分散小流量生活污水，出水質量穩定，運營維護成本低。
權利要求書

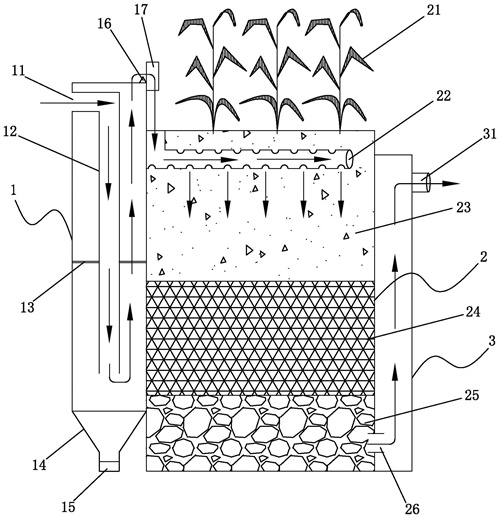

1.一種分散式生活污水一體化生態處理系統，包括豎流式沉淀池（1）、垂直流人工濕地（2）和紫外消毒器（3）；其特征在于：所述豎流式沉淀池（1）側面靠上端的位置設有中心進水口（11），中心進水口（11）連接有管道（12），且管道（12）延伸至豎流式沉淀池（1）靠底部的位置，所述豎流式沉淀池（1）的底部設有排泥口（15），所述豎流式沉淀池（1）上端設有鋸齒狀的溢流堰（16），溢流堰（16）外部設有集水區（17）；所述垂直流人工濕地（2）位于集水區（17）下側，所述垂直流人工濕地（2）下端設有第一出水口（26），所述第一出水口（26）與紫外消毒器（3）的底部連接，所述紫外消毒器（3）側面靠上端的位置設有第二出水口（31）。
2.根據權利要求1所述的一種分散式生活污水一體化生態處理系統，其特征在于：所述豎流式沉淀池（1）的中部設有隔離板（13），所述隔離板（13）上分布有透水孔。
3.根據權利要求1所述的一種分散式生活污水一體化生態處理系統，其特征在于：所述豎流式沉淀池（1）的下端為漏斗狀的傘形擋板（14），排泥口（15）設置在傘形擋板（14）底部。
4.根據權利要求1所述的一種分散式生活污水一體化生態處理系統，其特征在于：所述垂直流人工濕地（2）靠上側的位置設有沿水平方向延伸的布水管（22），所述布水管（22）的側面分布有出水孔，所述布水管（22）的進水口位于集水區（17）下側。
5.根據權利要求1所述的一種分散式生活污水一體化生態處理系統，其特征在于：所述垂直流人工濕地（2）設有填料層，所述填料層自上向下依次為蛭石填料層（23）、納米零價鐵碳填料層（24）、石灰石填料層（25）。
6.根據權利要求5所述的一種分散式生活污水一體化生態處理系統，其特征在于：所述垂直流人工濕地（2）的填料自上而下粒徑依次增大。
7.根據權利要求1所述的一種分散式生活污水一體化生態處理系統，其特征在于：所述垂直流人工濕地（2）地表上方種植有水生植物（21），所述水生植物（21）為黃菖蒲、蘆葦、美人蕉、水蔥、燈心草中的一種或多種。
發明內容
本發明的目的在于針對村鎮生活污水分布較為分散、水質水量不穩定的特點，提供一種分散式生活污水一體化生態處理系統，該系統整體污水處理工藝簡單、容易實施并且實施成本低，有效的解決了背景技術中提出的問題。
解決上述技術問題的技術方案是：一種分散式生活污水一體化生態處理系統，包括豎流式沉淀池、垂直流人工濕地和紫外消毒器；所述豎流式沉淀池側面靠上端的位置設有中心進水口，中心進水口連接有管道，且管道延伸至豎流式沉淀池靠底部的位置，所述豎流式沉淀池的底部設有排泥口，所述豎流式沉淀池上端設有鋸齒狀的溢流堰，溢流堰外部設有集水區；所述垂直流人工濕地位于集水區下側，所述垂直流人工濕地下端設有第一出水口，所述第一出水口與紫外消毒器的底部連接，所述紫外消毒器側面靠上端的位置設有第二出水口。
本發明進一步的技術方案是：所述豎流式沉淀池的中部設有隔離板，所述隔離板上分布有透水孔。
本發明進一步的技術方案是：所述豎流式沉淀池的下端為漏斗狀的傘形擋板，排泥口設置在傘形擋板底部。
本發明進一步的技術方案是：所述垂直流人工濕地靠上側的位置設有沿水平方向延伸的布水管，所述布水管的側面分布有出水孔，所述布水管的進水口位于集水區下側。
本發明進一步的技術方案是：所述垂直流人工濕地設有填料層，所述填料層自上向下依次為蛭石填料層、納米零價鐵碳填料層、石灰石填料層；所述垂直流人工濕地的填料自上而下粒徑依次增大。
本發明進一步的技術方案是：所述垂直流人工濕地地表上方種植有水生植物，所述水生植物為黃菖蒲、蘆葦、美人蕉、水蔥、燈心草中的一種或多種。
本發明一種分散式生活污水一體化生態處理系統由于采用上述方案，具有如下有益效果：
1.采用本發明對生活污水處理流程為：豎式沉淀池、垂直流人工濕地、紫外消毒器相結合的工藝，利用豎式沉淀池對污水進行沉淀，經過溢流堰集水區跌落自然曝氣，流入垂直流人工濕地，使垂直流人工濕地的微生物生長及大量繁殖，并在好氧狀態下對污染物進行分解，在整個下行流人工濕地基質呈現好氧、缺氧、厭氧狀態，增強微生物的硝化和反硝化作用，強化微生物去氮效果；同時利用納米零價鐵碳的微電解環境，強化有機物的分解，使微生物更有效的去除有機污染物；再利用石灰石填料層處理磷酸鹽，最后出水經過紫外消毒器進行消毒滅菌處理，經過處理后的水質可穩定達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準；
2.本發明豎式沉淀池高徑比實現高效懸浮物沉積，集水區和跌氧設置，可實現進水自然富氧作用；
3.本發明填料隨水流方向自上而下依次遞增，增加水流順暢度，防止基質堵塞，增強污水凈化的穩定性�；|(zhì)蛭石主要成分為硅酸鹽，具有灼熱時體積膨脹的性質和強吸附和離子交換能力；基質納米零價鐵碳具有強還原性和較大的表面積特性利用，可有效轉化多種污染物，同時污水中的硝酸鹽、磷酸鹽等陰離子可被納米零價鐵碳還原、吸附、共沉淀；基質石灰石富含碳酸鈣可與磷酸鹽發生共沉淀；沸石、蛭石、納米零價鐵碳和石灰石的搭配組合可有效增強人工濕地對污水中的污染物的去除；
4.本發明中的蛭石、納米零價鐵碳、石灰石均可再生循環利用，整體工藝簡單、容易實施、成本低，種植的水生植物可定期收割，避免二次污染，具有有一定環境效益與經濟效益；
5.采用本發明對生活污水生態處理工藝可以靈活應對處理負荷變化，是比較適合中國分散式農村小城鎮推廣應用的生態污水處理。
（發明人：張漓杉;鐘山;楊海蘭;馮軍;沈莎;陳禮全;鐘斌;梁全剛;陳作談）
