公布日：2022.08.09
申請日：2022.03.24
分類號：C02F3/28(2006.01)I
摘要
本發明公開一種沼氣自循環攪拌兼強排渣功能的黑膜沼氣池，涉及沼氣池技術領域，包括進水端和出水端，進水端設置有進水池，進水池通過進水管與進水布水管相連接；出水端設置出水池和循環水池，出水池與出水管相連接，循環水池與循環進水管相連接，在循環水池內設置循環水泵，能夠對吸入沼氣進行調節，從而控制調節式循環曝氣自攪拌區內的沼氣，使黑膜沼氣池內的調節式循環曝氣自攪拌區的泥水處于完全混合狀態，厭氧反應效率大幅提高，有利于厭氧污泥與廢水的充分接觸，從而提高了厭氧污泥新陳代謝的速率，有效保證調節式循環曝氣自攪拌區和沉淀排渣區內的管道的固定性，防止池內鋪設的管道上浮的沼氣自循環攪拌兼強排渣功能的黑膜沼氣池。
權利要求書

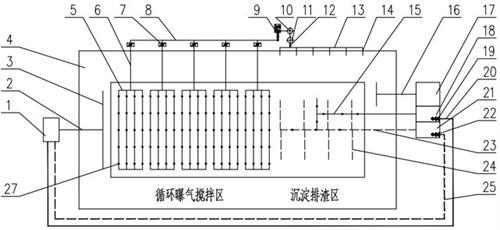

1.一種沼氣自循環攪拌兼強排渣功能的黑膜沼氣池，包括進水端和出水端，所述進水端設置有進水池（1），進水池（1）通過進水管（2）與進水布水管（3）相連接；出水端設置出水池（17）和循環水池（18），所述出水池（17）與出水管（16）相連接，循環水池（18）與循環進水管（15）相連接，在循環水池（18）內設置循環水泵（19），其特征在于：黑膜沼氣池（4）中心部分設有調節式循環曝氣自攪拌區和沉淀排渣區，所述調節式循環曝氣自攪拌區和沉淀排渣區內的管道四周均固定設有防上浮限位件（27），所述沉淀排渣區一端與污泥池（21）相連接，所述污泥池（21）另一端通過污泥回流管（25）與進水池（1）相連形成一個循環。
2.根據權利要求1所述的沼氣自循環攪拌兼強排渣功能的黑膜沼氣池，其特征在于：所述調節式循環曝氣自攪拌區包括穿孔曝氣分支管（5）、曝氣支管（6）、控制閥門（7）、曝氣主管（8）、沼氣增壓裝置（9）、脫硫罐（10）、脫水罐（11）、沼氣泄壓裝置（12），所述穿孔曝氣分支管（5）通過曝氣支管（6）與曝氣主管（8）相連接，所述曝氣主管（8）上裝設有控制閥門（7），所述曝氣主管（8）一端與沼氣增壓裝置（9）相連接，所述沼氣增壓裝置（9）通過管道與脫硫罐（10）以及脫水罐（11）相連接，所述脫水罐（11）另一端的管道上安裝有沼氣泄壓裝置（12）。
3.根據權利要求2所述的沼氣自循環攪拌兼強排渣功能的黑膜沼氣池，其特征在于：所述氣泄壓裝置（12）另一端通過沼氣排氣主管（13）相連接，所述沼氣排氣主管（13）與沼氣排氣支管（14）。
4.根據權利要求1所述的沼氣自循環攪拌兼強排渣功能的黑膜沼氣池，其特征在于：所述循環水池（18）另一端通過循環出水管（20）與進水池（1）相連形成一個循環。
5.根據權利要求1所述的沼氣自循環攪拌兼強排渣功能的黑膜沼氣池，其特征在于：所述沉淀排渣區包括排渣主管（23）和排渣支管（24），所述排渣主管（23）與排渣支管（24）相連接，所述排渣主管（23）另一端與污泥池（21）相連接。
6.根據權利要求1所述的沼氣自循環攪拌兼強排渣功能的黑膜沼氣池，其特征在于：所述污泥回流管（25）上安裝有污泥排渣泵（22）。
7.根據權利要求1所述的沼氣自循環攪拌兼強排渣功能的黑膜沼氣池，其特征在于：所述黑膜沼氣池（4）內端四周鋪設有HDPE膜。
8.根據權利要求2所述的沼氣自循環攪拌兼強排渣功能的黑膜沼氣池，其特征在于：所述沼氣增壓裝置（9）為沼氣增壓風機，所述沼氣泄壓裝置（12）為沼氣泄壓閥。
9.根據權利要求2所述的沼氣自循環攪拌兼強排渣功能的黑膜沼氣池，其特征在于：所述防上浮限位件（27）為磚墩或限位板。
發明內容
本發明要解決的問題是一種能夠對吸入沼氣進行調節，從而控制調節式循環曝氣自攪拌區內的沼氣，使黑膜沼氣池內的調節式循環曝氣自攪拌區的泥水處于完全混合狀態，厭氧反應效率大幅提高，有利于厭氧污泥與廢水的充分接觸，從而提高了厭氧污泥新陳代謝的速率，加速厭氧污泥的生長速率，對厭氧污泥濃度的提高十分有利，由于厭氧污泥濃度的快速提高，促進廢水COD的快速降解；能夠有效保證調節式循環曝氣自攪拌區和沉淀排渣區內的管道的固定性，防止池內鋪設的管道上浮的沼氣自循環攪拌兼強排渣功能的黑膜沼氣池。
為了解決上述問題，本發明提供了一種沼氣自循環攪拌兼強排渣功能的黑膜沼氣池，包括進水端和出水端，所述進水端設置有進水池，進水池通過進水管與進水布水管相連接；出水端設置出水池和循環水池，所述出水池與出水管相連接，循環水池與循環進水管相連接，在循環水池內設置循環水泵，黑膜沼氣池中心部分設有調節式循環曝氣自攪拌區和沉淀排渣區，所述調節式循環曝氣自攪拌區和沉淀排渣區內的管道四周均固定設有防上浮限位件，所述沉淀排渣區一端與污泥池相連接，所述污泥池另一端通過污泥回流管與進水池相連形成一個循環。
作為優選地，所述調節式循環曝氣自攪拌區包括穿孔曝氣分支管、曝氣支管、控制閥門、曝氣主管、沼氣增壓裝置、脫硫罐、脫水罐、沼氣泄壓裝置，所述穿孔曝氣分支管通過曝氣支管與曝氣主管相連接，所述曝氣主管上裝設有控制閥門，所述曝氣主管一端與沼氣增壓裝置相連接，所述沼氣增壓裝置通過管道與脫硫罐以及脫水罐相連接，所述脫水罐另一端的管道上安裝有沼氣泄壓裝置。
作為優選地，所述氣泄壓裝置另一端通過沼氣排氣主管相連接，所述沼氣排氣主管與沼氣排氣支管。
作為優選地，所述循環水池另一端通過循環出水管與進水池相連形成一個循環。
作為優選地，所述沉淀排渣區包括排渣主管和排渣支管，所述排渣主管與排渣支管相連接，所述排渣主管另一端與污泥池相連接。
作為優選地，所述污泥回流管上安裝有污泥排渣泵。
作為優選地，所述黑膜沼氣池內端四周鋪設有HDPE膜。
作為優選地，所述沼氣增壓裝置為沼氣增壓風機，所述沼氣泄壓裝置為沼氣泄壓閥。
作為優選地，所述防上浮限位件為磚墩或限位板。
采用上述結構，其有益效果在于：本發明黑膜沼氣池中心部分設有調節式循環曝氣自攪拌區和沉淀排渣區，與常規的黑膜沼氣池比較，利用沼氣自身對池內的泥水進行攪拌混合，同時通過沼氣增壓裝置和沼氣泄壓裝置，能夠對吸入沼氣進行調節，從而控制調節式循環曝氣自攪拌區內的沼氣，使黑膜沼氣池內的調節式循環曝氣自攪拌區的泥水處于完全混合狀態，厭氧反應效率大幅提高，在保證同等COD去除率的情況下，本專利黑膜沼氣池的容積可縮小1/2-2/3，從而有效降低投資成本；由于黑膜沼氣池內循環曝氣攪拌區的泥水處于完全混合狀態，有利于厭氧污泥與廢水的充分接觸，從而提高了厭氧污泥新陳代謝的速率，加速厭氧污泥的生長速率，對厭氧污泥濃度的提高十分有利，由于厭氧污泥濃度的快速提高，促進廢水COD的快速降解。
本發明調節式循環曝氣自攪拌區和沉淀排渣區內的管道四周均固定設有防上浮限位件，能夠有效保證調節式循環曝氣自攪拌區和沉淀排渣區內的管道的固定性，防止池內鋪設的管道上浮。
本發明黑膜沼氣池內沉淀排渣區未設置穿孔曝氣管，厭氧污泥在此區域自然沉淀，經過設置在此區域底部的污泥排渣管，及相連的污泥，利用池內的排泥泵快速將沉淀的厭氧污泥抽至進水端，以此提高厭氧反應速率，經沉淀后的上清液排出，防止厭氧污泥的流失。
本發明與常規的黑膜沼氣池比較，僅在池底增設了穿孔曝氣管、循環水管，在出水端增加了一座循環水池和一臺循環水泵，增加的費用有限，且施工簡單，運行操作方便，黑膜沼氣池池容減小很多，可大幅降低建造成本。
（發明人：劉震;賈少偉）
