公布日：2023.05.23
申請日：2022.12.02
分類號：C02F9/00(2023.01)I;C02F103/38(2006.01)N;C02F1/78(2023.01)N;C02F5/00(2023.01)N;C02F3/30(2023.01)N;C02F1/24(2023.01)N;C02F1/00(2023.01)N;C02F1/
28(2023.01)N;C02F101/18(2006.01)N;C02F1/76(2023.01)N;C02F1/66(2023.01)N;C02F101/30(2006.01)N;C02F101/38(2006.01)N
摘要
本發明公開了一種丁腈橡膠廢水處理系統及處理方法，廢水處理系統包括：預處理裝置，用于對丁腈橡膠廢水進行預處理得到預處理廢水；深度處理裝置包括：前臭氧流化床，用于接收預處理廢水，并在對預處理廢水中污染物進行化學降解后輸送至組合生物濾池；組合生物濾池，用于對化學降解后廢水進行生物降解，并將生物降解后廢水輸送至儲水池；儲水池，用于收集生物降解后廢水，并在生物降解后廢水不滿足第一預設排放標準時將生物降解后廢水輸送至后臭氧流化床；后臭氧流化床，用于對生物降解后廢水進行化學降解，并將化學降解后廢水輸送至組合生物濾池。由此能夠對廢水實現循環降解，從而使得廢水中污染物被有效降解，提高了丁腈橡膠廢水的排放標準。
權利要求書

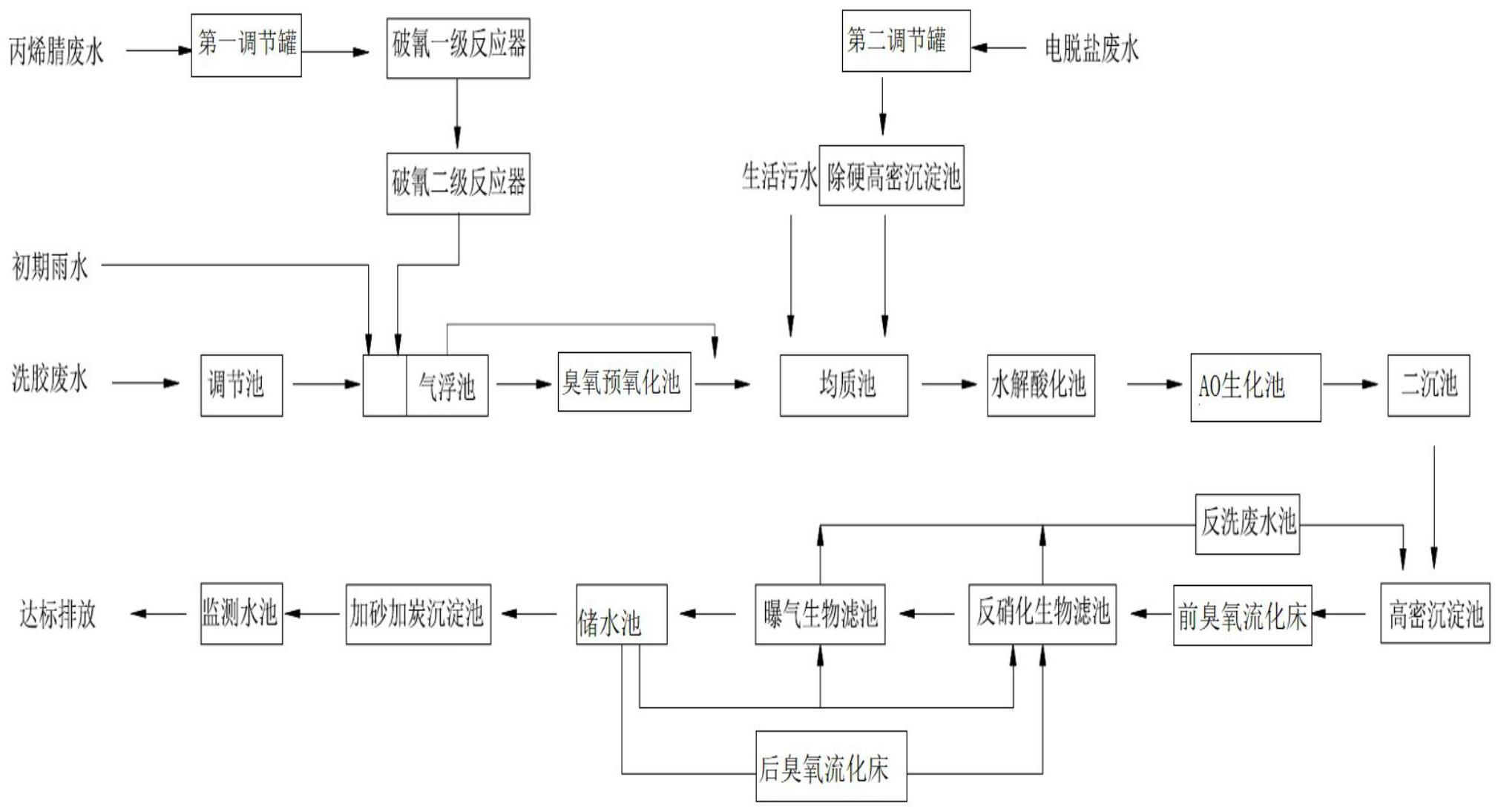

1.一種丁腈橡膠廢水處理系統，其特征在于，包括：預處理裝置，用于對丙烯腈廢水、電脫鹽廢水，以及洗膠廢水進行廢水預處理，得到預處理廢水；深度處理裝置，包括前臭氧流化床、后臭氧流化床、組合生物濾池、儲水池；所述深度處理裝置與所述預處理裝置相連通；所述前臭氧流化床，用于接收所述預處理裝置輸出的預處理廢水，并在對所述預處理廢水中污染物進行化學降解后輸送至組合生物濾池；所述組合生物濾池，用于對化學降解后廢水進行生物降解，并將生物降解后廢水輸送至儲水池；所述儲水池，用于收集所述生物降解后廢水，并在所述生物降解后廢水不滿足第一預設排放標準時將所述生物降解后廢水輸送至所述后臭氧流化床；所述后臭氧流化床，用于對所述生物降解后廢水進行化學降解，并將化學降解后廢水輸送至組合生物濾池。
2.根據權利要求1所述的系統，其特征在于，所述深度處理裝置還包括反洗廢水池和高密度沉淀池；所述高密度沉淀池，用于對所述預處理裝置輸出的預處理廢水進行沉淀處理，并將沉淀處理后廢水輸送至所述前臭氧流化床；所述儲水池，還用于在循環生物降解次數滿足預設次數時，利用生物降解后廢水對所述組合生物濾池進行反沖洗，并在反沖洗結束后通過所述組合生物濾池向所述反洗廢水池輸送沖洗廢水；所述反洗廢水池，用于收集所述組合生物濾池輸出的沖洗廢水，并在對所述沖洗廢水進行均質處理后按照預設輸出量輸送至所述高密度沉淀池。
3.根據權利要求1所述的系統，還包括：所述深度處理裝置還包括加砂加炭沉淀池；所述加砂加炭沉淀池，用于在所述儲水池中生物降解后廢水滿足第一預設排放標準時接收所述儲水池輸出的生物降解后廢水，并對所述生物降解后廢水中污染物進行物理吸附處理，得到檢測水。
4.根據權利要求1所述的系統，其特征在于，所述組合生物濾池包括：反硝化生物濾池和曝氣生物濾池；所述反硝化生物濾池，用于對所述前臭氧流化床輸出的化學降解后廢水進行反硝化處理，并反硝化處理后廢水輸送至所述曝氣生物濾池；所述曝氣生物濾池，用于對所述反硝化處理后廢水進行脫氮脫碳處理，并將生物降解后廢水輸送至所述儲水池。
5.根據權利要求1所述的系統，其特征在于，所述預處理裝置包括丙烯腈預處理單元、電脫鹽廢水預處理單元、綜合進水預處理單元、生化處理單元；所述丙烯腈預處理單元，用于對丙烯腈廢水進行破氰處理，并將破氰處理后廢水輸送所述綜合進水預處理單元；所述電脫鹽廢水預處理單元，用于對電脫鹽廢水進行除硬處理，并將除硬處理后廢水輸送至所述生化處理單元；所述綜合進水預處理單元，用于對洗膠廢水以及破氰處理后廢水所形成的懸浮液進行固液分離，并將固液分離后廢水輸送至所述生化處理單元；所述生化處理單元，用于將所述固液分離后廢水與所述除硬處理后廢水形成的混合液經過厭氧好氧工藝處理；并將厭氧好氧工藝處理后廢水經過二沉池沉淀處理后得到預處理廢水。
6.根據權利要求5所述的系統，其特征在于，所述丙烯腈預處理單元包括第一調節罐、破氰一級反應器和破氰二級反應器；所述第一調節罐，用于接收所述丁腈橡膠廢水中的丙烯腈廢水，并在對所述丙烯腈廢水混合均勻后按照預設輸出量將所述丙烯腈廢水輸入至所述破氰一級反應器；所述破氰一級反應器，用于對所述廢水進行第一次除氰處理；并將第一次除氰處理后廢水輸送至所述破氰二級反應器；所述破氰二級反應器，用于對所述第一次除氰處理后廢水進行第二次除氰處理，并將第二次除氰處理后廢水輸送至所述綜合進水預處理單元。
7.根據權利要求6所述的系統，其特征在于，所述綜合進水預處理單元包括：調節池和氣浮池；所述調節池，用于接收丁腈橡膠廢水中的洗膠廢水，并在對所述洗膠廢水混合均勻后按照預設輸出量輸送至氣浮池；所述氣浮池，用于將所述第二次除氰處理后廢水、初期雨水以及所述調節池輸出的洗膠廢水混合均勻后進行固液分離，并將固液分離后廢水輸送至所述生化處理單元。
8.根據權利要求7所述的系統，其特征在于，所述綜合進水預處理單元還包括：臭氧預氧化池；所述臭氧預氧化池，用于對固液分離后廢水進行化學降解，并將化學降解后廢水輸送至所述生化處理單元。
9.根據權利要求8所述的系統，其特征在于，所述生化處理單元包括均質池、水解酸化池、厭氧好氧AO生化池和二沉池；所述均質池，用于接收生活廢水、所述臭氧預氧化池輸出的化學降解后廢水，以及所述除硬高密度沉淀池輸出的除硬后廢水，并將這三種廢水混合均勻后按照預設輸出量輸送至水解酸化池；所述水解酸化池，用于對混合廢水進行化學降解，并將降解后廢水輸送至AO生化池；所述AO生化池，用于對混合廢水進行厭氧好氧工藝處理，并將厭氧好氧工藝處理后廢水輸送至二沉池；所述二沉池，用于對所述厭氧好氧工藝處理后廢水進行沉淀處理，得到預處理廢水。
10.根據權利要求5所述的系統，其特征在于，所述電脫鹽廢水處理單元包括：第二調節罐和除硬高密度沉淀池；所述第二調節罐，用于接收丁腈橡膠廢水中的電脫鹽廢水，并將所述電脫鹽廢水混合均勻后按照預設輸出量輸送至所述除硬高密度沉淀池；所述除硬高密度沉淀池，用于對所述調節罐輸出的電脫鹽廢水進行除硬處理，并將除硬后廢水發送至所述生化處理單元。
11.一種丁腈橡膠廢水的處理方法，其特征在于，包括：預處理裝置對丙烯腈廢水、電脫鹽廢水，以及洗膠廢水進行廢水預處理，得到預處理廢水；并將所述預處理廢水輸送至高密度沉淀池；所述高密度沉淀池對所述預處理廢水進行沉淀處理，并將沉淀處理后廢水輸送至所述前臭氧流化床；所述前臭氧流化床對所述沉淀處理后廢水中污染物進行化學降解，并將化學降解后廢水輸送至組合生物濾池；所述組合生物濾池對化學降解后廢水進行生物降解，并將生物降解后廢水輸送至儲水池；所述儲水池收集所述生物降解后廢水，并在所述生物降解后廢水不滿足第一預設排放標準時將所述生物降解后廢水輸送至所述后臭氧流化床；所述后臭氧流化床對所述生物降解后廢水進行化學降解，并將化學降解后廢水再次輸送至組合生物濾池；當在循環生物降解次數滿足預設次數時，所述儲水池將生物降解后廢水輸送至所述組合生物濾池中，并對所述組合生物濾池進行反沖洗；反沖洗結束后所述組合生物濾池將反沖洗廢水輸送至反洗廢水池；所述反洗廢水池對所述沖洗廢水進行均質處理后按照預設輸出量輸送至所述高密度沉淀池。
12.根據權利要求11所述的方法，其特征在于，還包括：當所述儲水池中生物降解后廢水滿足第一預設排放標準時，則所述加砂加炭沉淀池接收所述儲水池輸出的生物降解后廢水，并對所述生物降解后廢水中污染物進行物理吸附處理，得到檢測水。
13.根據權利要求11所述的方法，其特征在于，所述預處理裝置包括丙烯腈預處理單元，電脫鹽廢水預處理單元，綜合進水預處理單元、生化處理單元；所述預處理裝置對丙烯腈廢水、電脫鹽廢水，以及洗膠廢水進行廢水預處理，得到預處理廢水；并將所述預處理廢水輸送至高密度沉淀池，包括：所述丙烯腈預處理單元對丙烯腈廢水進行破氰處理，并將破氰處理后廢水輸送所述綜合進水預處理單元；所述電脫鹽廢水預處理單元對電脫鹽廢水進行除硬處理，并將除硬處理后廢水輸送至所述生化處理單元；所述綜合進水預處理單元對洗膠廢水以及破氰處理后廢水所形成的懸浮液進行固液分離，并將固液分離后廢水輸送至所述生化處理單元；所述生化處理單元將所述固液分離后廢水與所述除硬處理后廢水形成的混合液經過厭氧好氧工藝處理；并將厭氧好氧工藝處理后廢水經過二沉池沉淀處理后得到預處理廢水。
14.根據權利要求13所述的方法，其特征在于，所述丙烯腈預處理單元包括第一調節罐、破氰一級反應器和破氰二級反應器；所述丙烯腈預處理單元對丙烯腈廢水進行破氰處理，并將破氰處理后廢水輸送所述綜合進水預處理單元；包括：所述第一調節罐，接收所述丁腈橡膠廢水中的丙烯腈廢水，并在對所述丙烯腈廢水混合均勻后按照預設輸出量將所述丙烯腈廢水輸入至所述破氰一級反應器；所述破氰一級反應器對所述廢水進行第一次除氰處理；并將第一次除氰處理后廢水輸送至所述破氰二級反應器；所述破氰二級反應器對所述第一次除氰處理后廢水進行第二次除氰處理，并將第二次除氰處理后廢水輸送至所述綜合進水預處理單元。
發明內容
本發明提供一種丁腈橡膠廢水處理系統及處理方法，該處理系統不僅能夠對丁腈橡膠廢水進行有效處理，而且還能夠減少廢水處理系統的占地面積，從而提高了本申請處理方法的普適性。
為實現上述目的，根據本申請實施例第一方面提供一種丁腈橡膠廢水處理系統，所述系統包括：預處理裝置，用于對丙烯腈廢水、電脫鹽廢水，以及洗膠廢水進行廢水預處理，得到預處理廢水；深度處理裝置，包括前臭氧流化床、后臭氧流化床、組合生物濾池、儲水池；所述深度處理裝置與所述預處理裝置相連通；所述前臭氧流化床，用于接收所述預處理裝置輸出的預處理廢水，并在對所述預處理廢水中污染物進行化學降解后輸送至組合生物濾池；所述組合生物濾池，用于對化學降解后廢水進行生物降解，并將生物降解后廢水輸送至儲水池；所述儲水池，用于收集所述生物降解后廢水，并在所述生物降解后廢水不滿足第一預設排放標準時將所述生物降解后廢水輸送至所述后臭氧流化床；所述后臭氧流化床，用于對所述生物降解后廢水進行化學降解，并將化學降解后廢水輸送至組合生物濾池。
為實現上述目的，根據本申請實施例第二方面還提供一種丁腈橡膠廢水的處理方法，所述方法包括：預處理裝置對丙烯腈廢水、電脫鹽廢水，以及洗膠廢水進行廢水預處理，得到預處理廢水；并將所述預處理廢水輸送至高密度沉淀池；所述高密度沉淀池對所述預處理廢水進行沉淀處理，并將沉淀處理后廢水輸送至所述前臭氧流化床；所述前臭氧流化床對所述沉淀處理后廢水中污染物進行化學降解，并將化學降解后廢水輸送至組合生物濾池；所述組合生物濾池對化學降解后廢水進行生物降解，并將生物降解后廢水輸送至儲水池；所述儲水池收集所述生物降解后廢水，并在所述生物降解后廢水不滿足第一預設排放標準時將所述生物降解后廢水輸送至所述后臭氧流化床；所述后臭氧流化床對所述生物降解后廢水進行化學降解，并將化學降解后廢水再次輸送至組合生物濾池；當在循環生物降解次數滿足預設次數時，所述儲水池將生物降解后廢水輸送至所述組合生物濾池中，并對所述組合生物濾池進行反沖洗；反沖洗結束后所述組合生物濾池將反沖洗廢水輸送至反洗廢水池；所述反洗廢水池對所述沖洗廢水進行均質處理后按照預設輸出量輸送至所述高密度沉淀池。
與現有技術相比，本發明實施例提供一種丁腈橡膠廢水處理系統及處理方法，所述廢水處理系統包括：預處理裝置，用于對丙烯腈廢水、電脫鹽廢水，以及洗膠廢水進行廢水預處理，得到預處理廢水；所述深度處理裝置，包括前臭氧流化床、后臭氧流化床、組合生物濾池、儲水池；所述深度處理裝置與所述預處理裝置相連通；所述前臭氧流化床，用于接收所述預處理裝置輸出的預處理廢水，并在對所述預處理廢水中污染物進行化學降解后輸送至組合生物濾池；所述組合生物濾池，用于對化學降解后廢水進行生物降解，并將生物降解后廢水輸送至儲水池；所述儲水池，用于收集所述生物降解后廢水，并在所述生物降解后廢水不滿足第一預設排放標準時將所述生物降解后廢水輸送至所述后臭氧流化床；所述后臭氧流化床，用于對所述生物降解后廢水進行化學降解，并將化學降解后廢水輸送至組合生物濾池。本實施例通過將前臭氧流化床、組合生物濾池，以及儲水池依次連接形成降解主鏈；同時將儲水池、后臭氧流化床，以及組合生物濾池依次連接形成降解副鏈；降解主鏈和降解副鏈之間形成閉環式的降解鏈；當降解主鏈上輸出的生物降解后廢水滿足第一預設排放標準時，將所述生物降解后廢水沿著主鏈排放；當降解主鏈上輸出的生物降解后廢水不滿足第一預設排放標準時，將生物降解后廢水沿著降解副鏈進行再次降解；由此通過閉環式的降解鏈對廢水實現循環降解，從而使得廢水中污染物能夠被有效降解，進而使得生物降解后廢水滿足第一預設排放標準，有利于丁腈橡膠廢水的正常排放。
（發明人：王曉陽;謝曉朋）
