公布日：2023.05.16
申請日：2023.04.17
分類號：C02F7/00(2006.01)I;C02F3/34(2023.01)I;B01D19/00(2006.01)I;B01D21/24(2006.01)I
摘要
本發明公開了一種用于高氮水產加工廢水的處理設備，屬于廢水處理技術領域，包括：罐體；除沫組件，設于罐體的頂部，包括收集箱和活動件，活動件用于將罐體內的浮沫轉移至收集箱內；清泥組件，設于罐體的底部，包括刮板，用于收集罐體底部的污泥。本發明結構簡單、易維護，能同時處理高氮廢水中的浮沫和泥渣，廢水處理效率高，環境污染小。
權利要求書

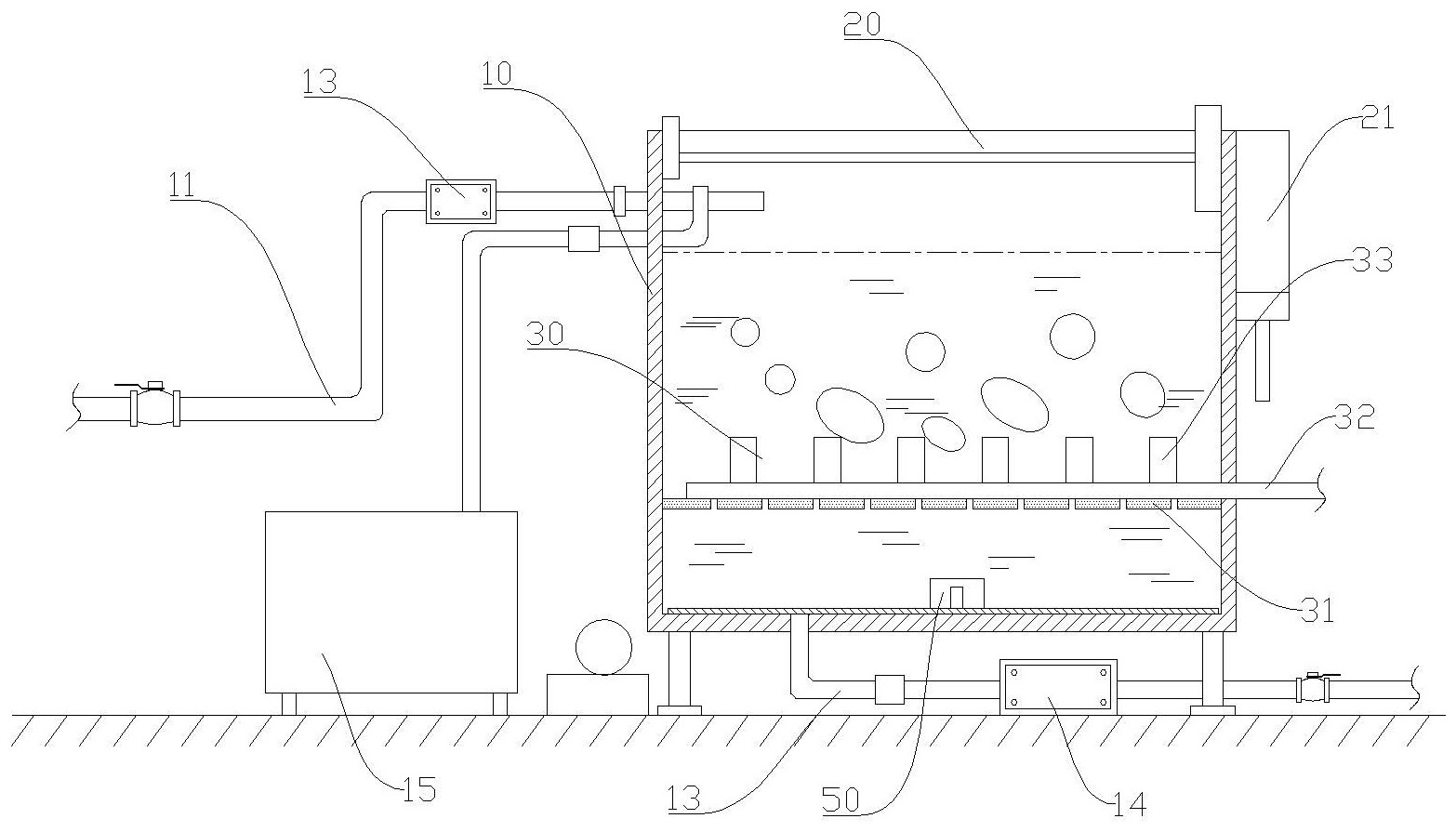

1.一種用于高氮水產加工廢水的處理設備，其特征在于，包括：罐體（10），除沫組件（20），設于所述罐體（10）的頂部，所述除沫組件（20）包括收集箱（21）和活動件，所述活動件用于將所述罐體（10）內部的浮沫轉移至所述收集箱（21）內；清泥組件（50），設于所述罐體（10）的底部，所述清泥組件（50）包括刮板組件（51）。
2.根據權利要求1所述的一種用于高氮水產加工廢水的處理設備，其特征在于，所述活動件包括轉軸（22）、鏈條（23）和葉板（24）；所述轉軸（22）橫跨所述罐體（10）的左右兩側設置，并且所述轉軸（22）的兩個末端分別通過第一齒輪組（25）與所述鏈條（23）相配合；所述葉板（24）的兩端分別通過第二齒輪組（26）與所述鏈條（23）相配合，所述轉軸（22）能夠驅動所述鏈條（23）帶動所述葉板（24）轉動。
3.根據權利要求2所述的一種用于高氮水產加工廢水的處理設備，其特征在于，所述葉板（24）為長條狀的板狀結構，并且所述葉板（24）的長度方向沿所述轉軸（22）的軸線延伸，所述葉板（24）的寬度方向設有弧度。
4.根據權利要求1所述的一種用于高氮水產加工廢水的處理設備，其特征在于，所述清泥組件（50）包括清泥基體（52）和液壓推桿（53），所述清泥基體（52）的底部與滑槽（54）相配合，所述滑槽（54）設于所述罐體（10）的底部，并沿所述罐體（10）的長度方向延伸，所述清泥基體（52）的一端與所述液壓推桿（53）的輸出端相配合，所述液壓推桿（53）能夠驅動所述清泥基體（52）沿所述滑槽（54）往返移動，所述刮板組件（51）與所述清泥基體（52）相連。
5.根據權利要求4所述的一種用于高氮水產加工廢水的處理設備，其特征在于，所述清泥基體（52）的兩側對稱設置有第一刮板（61），所述清泥基體（52）連接有水平設置的連接桿體（63），所述第一刮板（61）與所述連接桿體（63）相連。
6.根據權利要求4所述的一種用于高氮水產加工廢水的處理設備，其特征在于，所述清泥基體（52）上靠近所述液壓推桿（53）的一側配置有豎直設置的擺動桿（65），所述擺動桿（65）的頂部活動配置有第二刮板（64）；所述擺動桿（65）的底部與所述滑槽（54）活動連接，所述擺動桿（65）的中部通過鉸接連桿（69）與所述清泥基體（52）的頂部相連。
7.根據權利要求1所述的一種用于高氮水產加工廢水的處理設備，其特征在于，所述罐體（10）的內部配置有曝氣組件（30），所述曝氣組件（30）包括曝氣管（32），所述曝氣管（32）的輸出端連接有曝氣柱體（33），所述曝氣管（32）的下方設有分隔篩板（31），所述分隔篩板（31）位于所述清泥組件（50）的上方。
8.根據權利要求7所述的一種用于高氮水產加工廢水的處理設備，其特征在于，所述曝氣柱體（33）的內部設置有多個第一曝氣盤（41），所述第一曝氣盤（41）配置有多個用于連通上下表面的曝氣通道，所述曝氣通道包括錯位連通的上曝氣孔（42）和下曝氣孔（43），所述上曝氣孔（42）與所述下曝氣孔（43）的內壁均配置有螺紋結構。
9.根據權利要求7所述的一種用于高氮水產加工廢水的處理設備，其特征在于，所述曝氣柱體（33）的出口端配置有第二曝氣盤（44），所述第二曝氣盤（44）包括曝氣主管（45）和曝氣盒體（46），所述曝氣柱體（33）與所述曝氣盒體（46）均與所述曝氣主管（45）相連通，并且多個所述曝氣盒體（46）環繞布設在所述曝氣主管（45）的外側，所述曝氣盒體（46）的側壁上配置有多個曝氣小孔（47）。
發明內容
本發明的目的在于提供一種結構簡單、易維護的、環境友好型的用于高氮水產加工廢水的處理設備，能同時處理廢水中的浮沫和泥渣，廢水處理效率高。
本發明為實現上述目的所采取的技術方案為：一種用于高氮水產加工廢水的處理設備，包括：罐體，罐體的頂部設置開口，并且開口處與進水管路相連，進水管路與蠕動泵相配合，用于將待處理的廢水引入罐體的內部；罐體的底部設有排污口，排污口連接有排污管，排污管還與吸泥泵相配合，用于排出廢水底部沉積的泥垢；除沫組件，設于罐體的頂部，除沫組件包括收集箱和活動件，收集箱設于罐體的外側壁上，并與罐體連通；活動件用于將罐體內部的浮沫轉移至收集箱內；清泥組件，設于罐體的底部，清泥組件包括可往返移動的刮板組件，用于收集罐體底部的污泥。
進一步的，罐體與菌劑箱相連通，通過菌劑箱能夠向罐體內定時或定量投放菌劑。
進一步的，罐體內部設置攪拌組件。
一般水產加工廢水的處理通常采用添加一定比例的消泡劑進行消泡處理，并且往往還需要將廢水溫度升高至適宜溫度，以便于消泡劑的溶解并保證消泡劑的作用效果，如此，廢水處理過程中不僅需要增設控溫設備，還需要應對化學試劑的污染問題，從而增加廢水處理的難度，使得廢水處理成本提高。
然而，采用上述技術方案，通過除沫組件將廢水表面的泡沫收集并轉移至收集箱內，利用物理方式進行消泡，降低化學試劑的用量，并且無需對廢水處理進行升溫處理，污染小、成本低，適于推廣應用。
通過設置在罐體底部的清泥組件，可將廢水中的泥沙、動物內臟等廢棄物收集并排出，便于集中處理，降低污泥的脫水難度，從而使得廢水處理易于進行。罐體底部設置刮板組件，還可以在罐體的底部形成擾動，可以防止淤泥沉積粘附在罐體內壁上，還可以避免堵塞，降低設備的維護難度。
此外，罐體與菌劑箱連通，可定時或定量向罐體內部投放菌劑，利用微生物菌種分解廢水中的蛋白質、有機磷、硫化物等，有助于降低硫化氫和有機胺氣體的釋放量，從而使得廢水處理中的臭味小，并且污泥收集后壓濾所得的濾餅的味道比原始污泥有實質性降低。
根據本發明的一種實施方式，活動件包括轉軸、鏈條和葉板。轉軸橫跨罐體的左右兩側設置，并且轉軸的兩個末端分別通過第一齒輪組與鏈條相配合；葉板的兩端分別通過第二齒輪組與鏈條相配合，轉軸能夠驅動鏈條帶動葉板轉動。
進一步的，多個葉板沿鏈條長度方向陣列分布。
進一步的，鏈條沿罐體的長度方向延伸。
進一步的，收集箱的頂部開口，該開口與罐體頂部的開口處連通。
由此，通過轉軸帶動葉板在罐體的頂部轉動，并在其運作過程中促進廢水中的上層水體向靠近收集箱的一側流動，從而帶動水體表面的泡沫向收集箱方向流動，有助于快速收集泡沫。收集箱頂部的開口與罐體連通，泡沫在隨上層水體流動的過程中自然進入收集箱的內部。通過鏈條與第一、第二齒輪組的傳動配合作用下，在電機驅動轉軸轉動的同時，可實現葉板的轉動。一方面葉板在轉動過程中帶動上層水體橫向流動，從而帶動水體上層的浮沫隨水體流動，此外，流動的水體沖擊罐體的內壁，既可以避免水中雜質粘附在罐體內壁上，降低罐體的清潔難度，還可以引起水體晃動，有助于泡沫碰撞進而達到消泡的效果。另一方面葉板在轉動過程中可攜帶部分水體脫離水面，該部分水體在葉板表面流動，有助于其中的泡沫分散、碰撞匯聚，該部分水體在隨葉板轉動的過程中再次回落，帶動水體上下波動，不僅提高水體碰撞的幾率，還加大了水體碰撞的沖擊力度，消泡效果提升。
通過收集箱實現對廢水中泡沫的收集和集中處理。收集箱上的開口可以設置為與罐體開口處齊平，或略高于罐體的開口處，從而在收集泡沫的同時，盡量減少排出的水量。
進一步的，收集箱的底部連接有排液管體。排液管體連接有U型收集管，U型收集管的底部通過回收管與罐體內部連通，用于廢水回收。
進一步的，回收管配置有單向閥門。
進入收集箱內部的泡沫，在通過設置U型收集管時，可快速消泡，便于對該部分水體的集中處理。流動到收集箱內的廢水，還可通過回收管再次輸送至罐體內部進行處理，保證廢水處理效率。
根據本發明的一種實施方式，葉板為長條狀的板狀結構，并且葉板的長度方向沿轉軸的軸線延伸，葉板的寬度方向設有弧度。
由此，通過設置具有弧度的葉板，在其轉動并脫離水體的過程中攜帶的水體量大，從而在水體重新匯合時的沖擊力度大幅增加，提高水體波動幅度，促進泡沫增長和破碎，有助于提高消泡效果。
進一步的，葉板的外壁上設有刷毛。
由此，擴大葉板與水體接觸的表面積，有助于延長水體附著在葉板表面的時間，從而有助于泡沫的破碎。另外，葉板在轉動過程中，其表面的刷毛可在局部范圍內攪動水體，有助于形成局部紊流，也有助于提高消泡效果。
根據本發明的一種實施方式，活動件包括轉軸、鏈條和螺旋葉片。轉軸沿罐體的長度方向延伸，螺旋葉片設置在轉軸的外表面。轉軸的末端通過鏈條與電機的輸出軸連接。從而通過電機可驅動轉軸帶動其外表面的螺旋葉片轉動，達到帶動水體流動的效果，促使水體上層的浮沫流動。
根據本發明的一種實施方式，清泥組件包括清泥基體和液壓推桿，清泥基體的底部與滑槽相配合，滑槽設于罐體的底部，并沿罐體的長度方向延伸，清泥基體的一端與液壓推桿的輸出端相配合，液壓推桿能夠驅動清泥基體沿滑槽往返移動，刮板組件與清泥基體相連。
通過清泥組件能夠使污泥集中到某一區域。與設置在罐體底部的排污口、排污管以及吸泥泵等配合，利用清泥組件可清除罐體底部的污泥。液壓推桿的設置，可實現清泥基體沿滑槽的往返移動，從而實現對罐體底部不同區域的清理，減少清潔死角。
進一步的，刮板組件與清泥基體活動連接，刮板組件能夠在一定范圍內來回擺動，從而在其隨清泥基體往返移動的過程中，能夠擴大清潔范圍。并且，刮板組件來回擺動，能夠在罐體的底部形成振動，有助于防止污泥粘附，降低清潔難度。
進一步的，刮板組件與清泥基體轉動連接。
進一步的，刮板組件包括位于下方的第一刮板和位于上方的第二刮板。
根據本發明的一種實施方式，清泥基體的兩側對稱設置有第一刮板，清泥基體連接有水平設置的連接桿體，第一刮板與連接桿體相連。
進一步的，第一刮板上朝向清泥基體移動方向的側面上配置有導流曲面，導流曲面由第一刮板的主體向外突出設置；并且第一刮板能夠繞連接桿體轉動。
由此，第一刮板能夠隨清泥基體沿滑槽往返移動，并在移動過程中收集并清除沉積在罐體底部的污泥。第一刮板在隨清泥基體往返移動的過程中，還能夠以連接桿體為軸在一定角度范圍內轉動，從而有助于提高對底部污泥的清理效果，防止污泥結塊或粘附在罐體。
第一刮板的表面設置導流曲面，有助于在移動過程中降低水體的阻力，從而防止第一刮板彎曲變形，保證第一刮板對污泥的清理效果。另外，導流曲面的設置使得第一刮板接觸的污泥沿其表面向上或向下移動，可防止污泥粘附在第一刮板的表面，降低設備維護難度。
根據本發明的一種實施方式，清泥基體上靠近液壓推桿的一側配置有豎直設置的擺動桿，擺動桿的頂部活動配置有第二刮板。
進一步的，擺動桿的底部與滑槽活動連接，具體的，擺動桿的底部能夠與滑槽滑動連接，擺動桿的中部通過鉸接連桿與清泥基體的頂部相連。
具體的，擺動桿的中部設有連接橫桿，連接橫桿通過鉸接連桿與清泥基體的頂部相連，擺動桿與清泥基體之間配置有可活動的輔助桿體，清泥基體的頂部配置有可轉動的鉸接軸，其中，連接橫桿、輔助桿體與鉸接軸平行設置，并且垂直于滑槽的長度方向，鉸接連桿依次與連接橫桿、鉸接軸和輔助桿體連接。輔助桿體與收卷電機的輸出端相連，收卷電機能夠驅動輔助桿體沿滑槽往返移動，進而通過鉸接連桿與鉸接軸的配合調整擺動桿、連接橫桿的位置。因輔助桿體的移動，導致交接連桿發生角度變化，從而通過連接橫桿帶動擺動桿上下移動，進而調整第二刮板的位置。
由此，在清泥組件工作過程中第一刮板、第二刮板的設置能夠對附近刮除的污泥進行二次切割，例如從第二刮板刮下的污泥，經過第一刮板的時候，能夠被第一刮板再次接觸，進而降低污泥結塊幾率，有助于污泥排出。
此外，利用第二刮板可在第一刮板的上方形成擾動，可在刮除污泥的過程中降低污泥中的顆粒物再向上懸浮的幾率，第一刮板刮出污泥后，部分污泥向上移動的過程中能夠被第二刮板阻擋，進而控制其再懸浮的高度范圍，避免上層水體再次渾濁。
通過收卷電機帶動輔助桿體的位移進而使其相對鉸接連桿改變傾斜角度，進而調整第二刮板的高度和位置，能夠調整第一刮板以及第二刮板的相對位置，進而在清泥組件整體移動的過程中，通過調整第一刮板以及第二刮板的相對位置可以控制污泥刮除范圍。
另一方面，在罐體內部尚未出現污泥或較多污泥的時候，清泥組件還能用做攪拌裝置，通過液壓推桿推動的方式來對罐體底部的水體進行攪動，在罐體內部形成紊流，有助于提高水體的均衡性。
根據本發明的一種實施方式，罐體的內部配置有曝氣組件，曝氣組件包括曝氣管，曝氣管的輸出端連接有曝氣柱體，曝氣管的下方設有分隔篩板，分隔篩板位于清泥組件的上方。
具體的，曝氣柱體的內部設有腔體，腔體的底端與曝氣管連通，腔體的頂部設有排氣口。
由此，通過曝氣組件向罐體內部輸送曝氣氣體，提高廢水中的含氧量，配合菌劑箱投放的菌劑，可促進廢水中有機物的分解，避免氨氮、硫化氫等有毒物質的產生，防止水質惡化。
分隔篩板的設置為其上的曝氣組件提供支撐，又將曝氣組件與底部的清泥組件分隔開來，降低二者之間的干擾。罐體內的水體以及其中混雜的污泥雜質等可通過分隔篩板上的孔體上下流動。曝氣管以及曝氣柱體的設置，能夠引起局部水體的擾動，可防止分隔篩板堵塞。
另外，分隔篩板與其下方的清泥組件相配合，尤其在清泥基體以及擺動桿往返移動的過程中，帶動水體晃動，水體沖擊分隔板體表面可加強對分隔板體的清潔效果；并且在擺動桿移動過程中能夠控制第二刮板與分隔篩板的接觸，進而對分隔篩板的底部進行刮除污泥避免污泥堵塞。
根據本發明的一種實施方式，曝氣柱體的內部上下并列設置有多個第一曝氣盤，第一曝氣盤配置有多個用于連通上下表面的曝氣通道，曝氣通道包括錯位連通的上曝氣孔和下曝氣孔，上曝氣孔與下曝氣孔的內壁均配置有螺紋結構。
由此，曝氣管內的曝氣氣體進入曝氣柱體內部的腔體后，在經過第一曝氣盤的過程中，通過下曝氣孔進入上曝氣孔，由于上曝氣孔與下曝氣孔的內壁均配置有螺紋結構，曝氣氣體在曝氣通道的內部呈螺旋狀上升，此外，上曝氣孔與下曝氣孔連通并且偏心設置有助于調節曝氣氣體的流速和流向，從而延長曝氣氣體在罐體內部的停留時間，有助于提高廢水中的溶氧量。通過多個并列設置的第一曝氣盤可對曝氣氣體進行分割‑匯合‑再分割處理，從而有助于提高曝氣氣體的均一性，并且氣流流向不固定，可帶動水體對曝氣通道的內壁以及第一曝氣盤的表面、曝氣柱體的內壁進行沖擊，可防止污泥粘附，降低設備維護難度。
此外，螺旋狀的曝氣氣流在上升的過程中更容易造成局部水體擾動，可防止水中雜質絮凝或結塊，可防止分隔篩板、第一曝氣盤等結構堵塞。另一方面，水體擾動，促使水體波動，可防止水中污泥粘附在罐體內壁上，并且水體處于波動狀態有助于提高廢水的均衡性，可促進生物菌劑或其他廢水處理試劑的溶解，有助于保證廢水處理效果。
根據本發明的一種實施方式，曝氣柱體的出口端配置有第二曝氣盤，第二曝氣盤包括曝氣主管和曝氣盒體，曝氣柱體與曝氣盒體均與曝氣主管相連通，并且多個曝氣盒體環繞布設在曝氣主管的外側，曝氣盒體的側壁上配置有多個曝氣小孔。
由此，曝氣柱體內部的曝氣氣體經由第一曝氣盤之后，進入第二曝氣盤的曝氣主管，并經由曝氣盒體上的曝氣小孔排出，可進一步提高廢水中的溶解氧含量；并且，曝氣盒體的設置，對曝氣氣體進行再次分割，配合其側壁上均勻分散設置的曝氣小孔，能夠達到氣流快速分散的效果，不僅延長了曝氣氣體的路徑，還提高了氧氣溶解的速率。
設置第一曝氣盤和第二曝氣盤，促使直線上升的氣流流量減少，橫向流動的氣流流量增加，從而避免曝氣氣體在短時間內從水面溢出，也可防止大的氣泡的產生，大幅提高曝氣氣體的利用率，降低噪聲。經由曝氣組件排出的曝氣氣體可引發廢水水體的波動，從而其中的污泥絮凝、結塊，防止設備堵塞。
本發明相對于現有技術而言，具有如下有益效果：1.本設備在罐體上設置了除沫組件和清泥組件，能夠同時進行上層除泡沫、底層清污泥的工作，廢水處理效率高；設備結構簡單，污泥粘附率低，維護成本低；2.除沫組件中，通過活動件的運作有助于水體表層的浮沫的流動，實現泡沫收集，并且在水體流動過程中能夠帶動水體上下波動，促進泡沫碰撞，有助于泡沫增長和破碎，實現消泡的效果；并且水體晃動可以避免水中雜質粘附在罐體內壁上，降低罐體的清潔難度；3.清泥組件的設置，能夠使污泥集中到某一區域，通過清泥基體的往返移動，實現對罐體底部不同區域的清理，減少清潔死角；4.刮板組件來回擺動，能夠在罐體的底部形成振動，有助于防止污泥粘附，降低清潔難度；5.第一刮板、第二刮板的設置能夠對附近刮除的污泥進行二次切割進而降低污泥結塊幾率，有助于污泥排出；并且還可以在刮除污泥的過程中降低污泥中的顆粒物再向上懸浮的幾率。
因此，本發明是一種結構簡單、易維護的、環境友好型的用于高氮水產加工廢水的處理設備。
（發明人：干滿水;張嘉迪;李海飛;趙露淵;戴玲）
