公布日：2023.05.12
申請日：2023.04.11
分類號：C02F1/04(2023.01)I;B08B9/087(2006.01)I
摘要
本發明屬于廢水處理技術領域，具體的說是一種高鹽廢水資源化回收再利用處理工藝，所述工藝包括以下步驟：將高鹽廢水進行初步的過濾、絮凝處理后，利用回收裝置進行蒸發濃縮，得到濃縮后的晶漿與蒸餾水；所述晶漿進行固液分離，得到鹽結晶與母液；所述母液重新添加進入到回收裝置中進行蒸發濃縮；所述回收裝置包括罐體，所述罐體上安裝有上蓋，所述罐體內安裝有轉軸，所述轉軸上安裝有攪拌片，所述轉軸上通過連接桿安裝有刮板，所述刮板朝向罐體內壁的側面上開設有凹槽；本發明結構簡單，可對罐體內壁上附著的鹽結晶或鹽垢進行清除，便于后續工作人員對回收裝置的清理，以及提高廢鹽的析出率和提取量，從而提高廢水中廢鹽資源的再利用率。
權利要求書
1.一種高鹽廢水資源化回收再利用處理工藝，所述工藝包括以下步驟：將高鹽廢水進行初步的過濾、絮凝處理后，利用回收裝置進行蒸發濃縮，得到濃縮后的晶漿與蒸餾水；所述晶漿進行固液分離，得到鹽結晶與母液；所述母液重新添加進入到回收裝置中進行蒸發濃縮；所述回收裝置包括罐體(1)，所述罐體(1)上安裝有上蓋(2)，所述罐體(1)內安裝有轉軸(3)，所述轉軸(3)上安裝有攪拌片(31)，所述上蓋(2)上安裝有蒸汽管(22)，所述罐體(1)上安裝有進料管(13)與出料管(12)；其特征在于：所述蒸餾水通過回收裝置上蒸汽管(22)中排出的蒸汽進行冷卻得到；所述母液利用蒸汽管(22)中流動的蒸汽進行熱交換升溫后再重新添加到回收裝置內；所述轉軸(3)上通過連接桿(5)安裝有刮板(4)，所述刮板(4)緊貼在罐體(1)內壁上，所述刮板(4)朝向罐體(1)內壁的側面上開設有凹槽，所述凹槽位于刮板(4)運動方向上前方的側壁高度低于凹槽上另一側的側壁高度；所述凹槽的側壁上安裝有刷毛(41)，所述刷毛(41)位于刮板(4)前進方向上前方的側壁上，所述刷毛(41)接觸到罐體(1)內壁。
2.根據權利要求1所述一種高鹽廢水資源化回收再利用處理工藝，其特征在于：所述刮板(4)上安裝有切刀(42)，所述切刀(42)之間相互平行，所述切刀(42)緊貼在罐體(1)的內壁上，所述切刀(42)與刷毛(41)位于同一側面上，所述切刀(42)位于刷毛(41)的前方。
3.根據權利要求1所述一種高鹽廢水資源化回收再利用處理工藝，其特征在于：所述攪拌片(31)推動罐體(1)內的液體向下移動，所述轉軸(3)上安裝有圓板(32)，所述圓板(32)位于攪拌片(31)的下方，所述圓板(32)上均勻開設有通過孔。
4.根據權利要求3所述一種高鹽廢水資源化回收再利用處理工藝，其特征在于：所述罐體(1)的內壁上安裝有環槽(6)，所述環槽(6)與罐體(1)內的內壁之間形成閉合空間，所述環槽(6)的下表面上開設有通孔(61)，所述刮板(4)上的凹槽對準通孔(61)，所述進料管(13)連通到閉合空間中。
5.根據權利要求1所述一種高鹽廢水資源化回收再利用處理工藝，其特征在于：所述上蓋(2)與罐體(1)之間通過螺栓相互連接，所述上蓋(2)上安裝有電機(21)，所述電機(21)帶動轉軸(3)進行運動，所述電機(21)的輸出軸與轉軸(3)通過固定套筒(211)使用螺紋連接，所述罐體(1)的底面安裝有定位塊(11)，所述定位塊(11)插入到轉軸(3)的下端面上。
6.根據權利要求5所述一種高鹽廢水資源化回收再利用處理工藝，其特征在于：所述連接桿(5)包括活動部(51)和固定部(52)，所述固定部(52)安裝在轉軸(3)上，所述固定部(52)上開設有安裝孔，所述安裝孔內安裝有連接彈簧(54)，所述安裝孔內滑動安裝有移動桿(53)，所述移動桿(53)的另一端連接在活動部(51)上，所述連接彈簧(54)的兩端分別固連在安裝孔的底面以及移動桿(53)的端面上。
7.根據權利要求6所述一種高鹽廢水資源化回收再利用處理工藝，其特征在于：所述連接彈簧(54)由記憶金屬制成，所述連接彈簧(54)的溫度超過其閾值后刮板(4)接觸并緊貼在罐體(1)內壁上。
發明內容
為了彌補現有技術的不足，對罐體內壁上附著的鹽結晶或鹽垢進行清除，便于后續工作人員對回收裝置的清理，以及提高廢鹽的析出率和提取量，從而提高廢水中廢鹽資源的再利用率，本發明提出一種高鹽廢水資源化回收再利用處理工藝。
本發明解決其技術問題所采用的技術方案是：本發明所述一種高鹽廢水資源化回收再利用處理工藝，所述工藝包括以下步驟：
將高鹽廢水進行初步的過濾、絮凝處理后，利用回收裝置進行蒸發濃縮，得到濃縮后的晶漿與蒸餾水；
所述晶漿進行固液分離，得到鹽結晶與母液；
所述母液重新添加進入到回收裝置中進行蒸發濃縮；

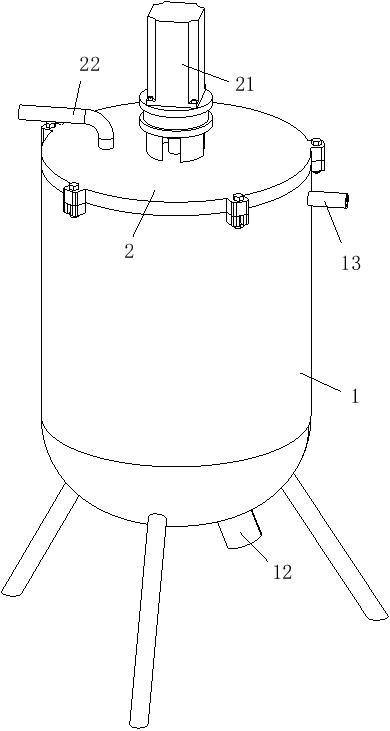

所述回收裝置包括罐體，所述罐體上安裝有上蓋，所述罐體內安裝有轉軸，所述轉軸上安裝有攪拌片，所述上蓋上安裝有電機，所述電機帶動轉軸進行運動，所述上蓋上安裝有蒸汽管，所述罐體上安裝有進料管與出料管；所述蒸餾水通過回收裝置上蒸汽管中排出的蒸汽進行冷卻得到；所述母液利用蒸汽管中流動的蒸汽進行熱交換升溫后再重新添加到回收裝置內；所述轉軸上通過連接桿安裝有刮板，所述刮板緊貼在罐體內壁上，所述刮板朝向罐體內壁的側面上開設有凹槽，所述凹槽位于刮板運動方向上前方的側壁高度低于凹槽上另一側的側壁高度。
優選的，所述凹槽的側壁上安裝有刷毛，所述刷毛位于刮板前進方向上前方的側壁上，所述刷毛接觸到罐體內壁。
優選的，所述刮板上安裝有切刀，所述切刀之間相互平行，所述切刀緊貼在罐體的內壁上，所述切刀與刷毛位于同一側面上，所述切刀位于刷毛的前方。
優選的，所述攪拌片推動罐體內的液體向下移動，所述轉軸上安裝有圓板，所述圓板位于攪拌片的下方，所述圓板上均勻開設有通過孔，所述通過孔的直徑大于罐體內出現的鹽結晶的直徑。
優選的，所述罐體的內壁上安裝有環槽，所述環槽與罐體內的內壁之間形成閉合空間，所述環槽的下表面上開設有通孔，所述刮板上的凹槽對準通孔，所述進料管連通到閉合空間中。
優選的，所述上蓋與罐體之間通過螺栓相互連接，所述電機的輸出軸與轉軸通過固定套筒使用螺紋連接，所述罐體的底面安裝有定位塊，所述定位塊插入到轉軸的下端面上。
優選的，所述連接桿包括活動部和固定部，所述固定部安裝在轉軸上，所述固定部上開設有安裝孔，所述安裝孔內安裝有連接彈簧，所述安裝孔內滑動安裝有移動桿，所述移動桿的另一端連接在活動部上，所述連接彈簧的兩端分別固連在安裝孔的底面以及移動桿的端面上。
優選的，所述連接彈簧由記憶金屬制成，所述連接彈簧的溫度超過其閾值后刮板接觸并緊貼在罐體內壁上。
本發明的有益效果如下：
1.本發明所述一種高鹽廢水資源化回收再利用處理工藝，通過設置轉軸、定位塊、連接彈簧以及固定套筒，方便工作人員對回收裝置進行拆卸、清理以及重新安裝，避免回收裝置內的結構死角處不易被清理，影響回收裝置后續的正常使用。
2.本發明所述一種高鹽廢水資源化回收再利用處理工藝，通過設置刮板、凹槽、切刀以及刷毛，對罐體內壁上附著的鹽結晶進行清理，并使得清理下來的鹽結晶快速到達出料管處被排出，避免鹽結晶重新附著到罐體內壁上，影響罐體內液體的熱交換以及鹽結晶的廢鹽的析出效率和工作人員對廢鹽的取出量，從而提高高鹽廢水中廢鹽的利用率。
（發明人：馬永紅;唐浩;曹志成;李海兵）
