公布日：2023.05.12
申請日：2023.04.12
分類號：C02F3/28(2023.01)I;C02F103/32(2006.01)N
摘要
本發明適用于釀酒廢水處理技術領域，提供了一種多級釀酒廢水脫氮處理方法，利用UASB反應器馴養多組具有穩定微生物群系的污泥單元；對釀酒廢水進行多次過濾，形成多級預處理除去釀酒廢水中的固體雜質；處理后的釀酒廢水導入到UASB反應器內部進行后續的脫氮處理；UASB反應器內部安裝有進水分配系統；進水分配系統包含有支撐罐壁、彈簧晃動架、旋轉架、定位振動驅動結構和布水盤；利用驅動裝置驅動彈簧晃動架、旋轉架和布水盤整體轉動帶動多個導水球向污泥單元的反應區旋轉分配釀酒廢水的基礎上，定位振動驅動結構通過彈簧晃動架利用連動桿帶動導水球朝不同方向傾斜，實現將釀酒廢水均勻式分配到污泥單元內部，并與污泥單元充分接觸。
權利要求書
1.一種多級釀酒廢水脫氮處理方法，其特征在于，包括以下步驟：S1、利用UASB反應器馴養多組具有穩定微生物群系的污泥單元；S2、對釀酒廢水進行多次過濾，形成多級預處理除去釀酒廢水中的固體雜質；S3、將經過步驟S2處理后的釀酒廢水導入到UASB反應器內部進行后續的脫氮處理；其中，所述UASB反應器在其底部安裝有污水導入底座，污水導入底座上端的UASB反應器內部安裝有進水分配系統，進水分配系統用于承接污水導入底座內部導入的釀酒廢水；進水分配系統包含有支撐罐壁、彈簧晃動架、旋轉架、定位振動驅動結構和布水盤；所述支撐罐壁固定在UASB反應器內部，用于穩定支撐起進水分配系統整體；所述旋轉架密封轉動連接在支撐罐壁內部，并利用支撐罐壁內部的驅動裝置驅動轉動；所述布水盤固定在旋轉架內部，并跟隨旋轉架旋轉進行轉動供水；布水盤上球鉸接有多個導水球；導水球上開設有導水孔，導水孔貫通在布水盤兩側，導水孔用于承接污水導入底座內部導入的釀酒廢水，進行分配到污泥單元的反應區；所述彈簧晃動架設置在布水盤下側，并彈性連接在旋轉架內部；彈簧晃動架上鉸接有多個連動桿，多個連動桿與多個導水球呈一一對應狀；連動桿和導水球固定連接；所述定位振動驅動結構固定在支撐罐壁底部，并延伸抵靠在彈簧晃動架；在驅動裝置驅動彈簧晃動架、旋轉架和布水盤整體轉動過程中，利用定位振動驅動結構觸發彈簧晃動架在旋轉架內部彈性晃動，完成連動桿帶動導水球朝不同方向傾斜，將釀酒廢水分配到污泥單元的反應區；所述彈簧晃動架上包含有多個加固環，多個加固環的內直徑長度呈依次減小狀，并相互套設；多個加固環相互之間通過加固梁固定連接，加固梁設置有多個，多個加固梁呈環形陣列分布；多個連動桿環形陣列分布在加固環上，并與之球鉸接連接；外圍的加固環的外部固定有多個呈環形陣列分布的減震彈簧，減震彈簧在遠離加固環的一端彈性連接在旋轉架內部；所述定位振動驅動結構上包含有加固塊、加固板、定位柱、自動伸縮桿C和限位球；所述加固塊固定在支撐罐壁底部；所述加固板固定在加固塊上；所述定位柱固定在加固板遠離加固塊的一端，定位柱活動穿插在加固環的圓中心位置處；所述自動伸縮桿C固定在定位柱上，自動伸縮桿C外伸在定位柱外部；所述限位球固定在自動伸縮桿C遠離定位柱的一端，限位球上開設有卡槽，卡槽活動卡設在加固環上。
2.根據權利要求1所述的一種多級釀酒廢水脫氮處理方法，其特征在于，所述旋轉架包含有內固定筒、軸承圈和齒條圈；所述內固定筒滑動轉動在支撐罐壁內部，且內固定筒的外壁與支撐罐壁的內部相互貼合；布水盤固定在內固定筒內部；所述齒條圈套設固定在內固定筒外部；齒條圈活動穿插在支撐罐壁上開設有的環形槽內部；所述軸承圈設置在齒條圈和內固定筒之間，并與齒條圈和內固定筒固定連接；軸承圈轉動密封在環形槽的開口處，做到內固定筒和支撐罐壁密封轉動連接。
3.根據權利要求2所述的一種多級釀酒廢水脫氮處理方法，其特征在于，所述環形槽內部設置有驅動齒輪，驅動齒輪嚙合在齒條圈上，驅動齒輪動力傳動連接在驅動裝置；驅動裝置包含有電機，驅動齒輪固定在電機的輸出軸上。
4.根據權利要求1所述的一種多級釀酒廢水脫氮處理方法，其特征在于，所述布水盤上包含有布水盤體，布水盤體上配合多個導水球開設有多個鉸接球腔，導水球球鉸接在鉸接球腔內部，多個鉸接球腔和多個導水球呈一一對應狀。
5.根據權利要求1所述的一種多級釀酒廢水脫氮處理方法，其特征在于，所述加固梁上包含有彈性外套，彈性外套內部穿插有多個彈性伸縮件；其中彈性伸縮件為自動伸縮桿B，自動伸縮桿B外部套設有伸縮管，伸縮管球鉸接在加固環上，伸縮管外部套設有彈簧；通過調節自動伸縮桿B的長度做到調節彈簧受壓縮的程度。
6.根據權利要求1所述的一種多級釀酒廢水脫氮處理方法，其特征在于，所述UASB反應器兩側分別設置有備用污泥儲存罐和備用箱；備用污泥儲存罐內部設置有備用污泥單元，備用污泥儲存罐通過傳送通道管與UASB反應器連通；備用污泥儲存罐上穿插設置有自動伸縮桿A；備用箱通過UASB反應器上開設有的缺口進行連通，缺口處安裝有由液壓缸控制的密封板。
7.根據權利要求6所述的一種多級釀酒廢水脫氮處理方法，其特征在于，所述自動伸縮桿A在遠離備用污泥儲存罐的一端固定在后托立柱上，后托立柱固定在臺板上；備用污泥儲存罐和傳送通道管均安裝在臺板上，臺板上安裝有多個支撐腿；UASB反應器貫穿固定在臺板上，污水導入底座設置在臺板的下方；污水導入底座上設置有弧形導水罩，弧形導水罩上連接有進水管，進水管用于導入釀酒廢水；位于弧形導水罩下方安裝有用于支撐的支撐盤。
8.根據權利要求6所述的一種多級釀酒廢水脫氮處理方法，其特征在于，位于所述UASB反應器的污泥單元上方安裝有兩個呈平行分布的密封件，污泥單元位于兩個密封件之間；密封件內部固定有外固定筒，外固定筒內部活動穿插有內穿插筒，位于內穿插筒的側壁上固定有拖板，拖板在遠離內穿插筒的一端固定有自動伸縮桿D，外固定筒上配合拖板開設有限位槽。
發明內容
本發明實施例的目的在于提供一種多級釀酒廢水脫氮處理方法，旨在解決在提高污水與污泥接觸時間和接觸面積，以及在少量污水與大量污泥配比作用時，傳統UASB型反應器的固定進水方式不能進行靈活調整，而起不到污泥充分分散與污水充分作用的問題。

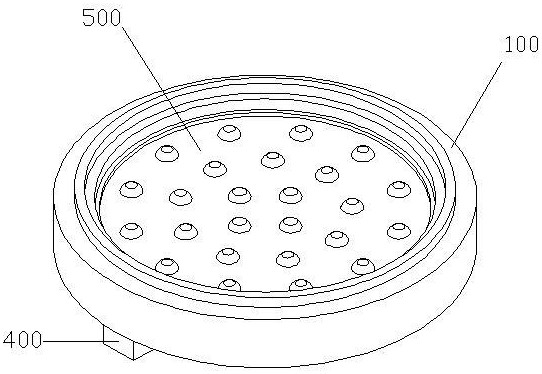

一種多級釀酒廢水脫氮處理方法，包括：利用UASB反應器馴養多組具有穩定微生物群系的污泥單元；對釀酒廢水進行多次過濾，形成多級預處理除去釀酒廢水中的固體雜質；將經過處理后的釀酒廢水導入到UASB反應器內部進行后續的脫氮處理；其中，所述UASB反應器在其底部安裝有污水導入底座，污水導入底座上端的UASB反應器內部安裝有進水分配系統，進水分配系統用于承接污水導入底座內部導入的釀酒廢水；進水分配系統包含有支撐罐壁、彈簧晃動架、旋轉架、定位振動驅動結構和布水盤；所述支撐罐壁固定在UASB反應器內部，用于穩定支撐起進水分配系統整體；所述旋轉架密封轉動連接在支撐罐壁內部，并利用支撐罐壁罐壁內部的驅動裝置驅動轉動；所述布水盤固定在旋轉架內部，并跟隨旋轉架旋轉進行轉動供水；布水盤上球鉸接有多個導水球；導水球上開設有導水孔，導水孔貫通在布水盤兩側，導水孔用于承接污水導入底座內部導入的釀酒廢水，進行分配到污泥單元的反應區；所述彈簧晃動架設置在布水盤下側，并彈性連接在旋轉架內部；彈簧晃動架上鉸接有多個連動桿，多個連動桿與多個導水球呈一一對應狀；連動桿和導水球固定連接；所述定位振動驅動結構固定在支撐罐壁底部，并延伸抵靠在彈簧晃動架；在驅動裝置驅動彈簧晃動架、旋轉架和布水盤整體轉動過程中，利用定位振動驅動結構觸發彈簧晃動架在旋轉架內部彈性晃動，完成連動桿帶動導水球朝不同方向傾斜，將釀酒廢水分配到污泥單元的反應區。
在多級釀酒廢水脫氮處理方法過程中，釀酒廢水在多級預處理除去固體雜質經過UASB反應器步驟處理后，經污水導入底座內部進入到進水分配系統內部，進水分配系統利用布水盤上球鉸接有的多個導水球向污泥單元的反應區分配釀酒廢水，啟動驅動裝置驅動旋轉架旋轉，旋轉架帶動布水盤時帶動多個導水球向污泥單元的反應區旋轉分配釀酒廢水，同時彈簧晃動架與旋轉架和布水盤同步轉動，利用定位振動驅動結構觸發彈簧晃動架在旋轉架內部彈性晃動，完成連動桿帶動導水球朝不同方向傾斜，將釀酒廢水分配到污泥單元的反應區，實現靈活調整進水分配方式，起到污泥充分分散與污水充分作用；利用驅動裝置驅動彈簧晃動架、旋轉架和布水盤整體轉動帶動多個導水球向污泥單元的反應區旋轉分配釀酒廢水的基礎上，定位振動驅動結構通過彈簧晃動架利用連動桿帶動導水球朝不同方向傾斜，實現將釀酒廢水均勻式分配到污泥單元內部，并與污泥單元充分接觸。
下面對本申請的技術方案作進一步的說明:
在其中一個實施例中,所述旋轉架包含有內固定筒、軸承圈和齒條圈；所述內固定筒滑動轉動在支撐罐壁內部，且內固定筒的外壁與支撐罐壁的內部相互貼合；布水盤固定在內固定筒內部；所述齒條圈套設固定在內固定筒外部；齒條圈活動穿插在支撐罐壁上開設有的環形槽內部；所述軸承圈設置在齒條圈和內固定筒之間，并與齒條圈和內固定筒固定連接；軸承圈轉動密封在環形槽的開口處，做到內固定筒和支撐罐壁密封轉動連接。
進一步方案中，所述環形槽內部設置有驅動齒輪，驅動齒輪嚙合在齒條圈上，驅動齒輪動力傳動連接在驅動裝置；驅動裝置包含有電機，驅動齒輪固定在電機的輸出軸上。
在其中一個實施例中,所述布水盤上包含有布水盤體，布水盤體上配合多個導水球開設有多個鉸接球腔，導水球球鉸接在鉸接球腔內部，多個鉸接球腔和多個導水球呈一一對應狀。
在其中一個實施例中,所述彈簧晃動架上包含有多個加固環，多個加固環的內直徑長度呈依次減小狀，并相互套設；多個加固環相互之間通過加固梁固定連接，加固梁設置有多個，多個加固梁呈環形陣列分布；多個連動桿環形陣列分布在加固環上，并與之球鉸接連接；外圍的加固環的外部固定有多個呈環形陣列分布的減震彈簧，減震彈簧在遠離加固環的一端彈性連接在旋轉架內部。
進一步方案中，所述加固梁上包含有彈性外套，彈性外套內部穿插有多個彈性伸縮件；其中彈性伸縮件為自動伸縮桿B，自動伸縮桿B外部套設有伸縮管，伸縮管球鉸接在加固環上，伸縮管外部套設有彈簧；通過調節自動伸縮桿B的長度做到調節彈簧受壓縮的程度。
利用定位振動驅動結構觸發彈簧晃動架上的最中間加固環后，再利用加固梁傳遞力，與此同時，在加固梁傳遞相鄰兩個加固環之間力過程中，一側局部多個彈性伸縮件上的伸縮管和彈簧伸長，另一側局部多個彈性伸縮件上的伸縮管和彈簧收縮，并在最大收縮后抵靠在自動伸縮桿B，完成內部的一個加固環振動后，在最大收縮后抵靠在自動伸縮桿B后將力傳遞到外側的一個加固環上，并向外依次帶動呈相互套設狀的外圍加固環，最后傳遞給最外圍加固環上，實現呈相互套設狀的加固環依次晃動進行利用連動桿帶動導水球朝不同方向傾斜；通過調節自動伸縮桿B的長度做到調節彈簧和伸縮管受壓縮的最大程度，實現調節不同位置的加固環的振動幅度，達到不同程度利用連動桿帶動導水球朝不同方向的不同程度傾斜，以便進行靈活調整進水方式，而起到污泥充分分散與污水充分作用。
進一步方案中，所述定位振動驅動結構上包含有加固塊、加固板、定位柱、自動伸縮桿C和限位球；所述加固塊固定在支撐罐壁底部；所述加固板固定在加固塊上；所述定位柱固定在加固板遠離加固塊的一端，定位柱活動穿插在加固環的圓中心位置處；所述自動伸縮桿C固定在定位柱上，自動伸縮桿C外伸在定位柱外部；所述限位球固定在自動伸縮桿C遠離定位柱的一端，限位球上開設有卡槽，卡槽活動卡設在加固環上。
通過調整自動伸縮桿C的伸縮長度，完成限位球推動加固環的幅度，實現利用定位振動驅動結構觸發彈簧晃動架彈性晃動幅度，進行不同程度連動桿帶動導水球朝不同方向傾斜，將釀酒廢水分配到污泥單元的反應區，靈活調整進水分配方式。
在其中一個實施例中,所述UASB反應器兩側分別設置有備用污泥儲存罐和備用箱；備用污泥儲存罐內部設置有備用污泥單元，備用污泥儲存罐通過傳送通道管與UASB反應器連通；備用污泥儲存罐上穿插設置有自動伸縮桿A；備用箱通過UASB反應器上開設有的缺口進行連通，缺口處安裝有由液壓缸控制的密封板。
在UASB反應器內部污泥單元出現不能使用的情況下，啟動自動伸縮桿A，利用自動伸縮桿A提供的移動力將備用污泥儲存罐內部設置有備用污泥單元推到UASB反應器內部，并將推到UASB反應器內部污泥單元推到備用箱內部，完成切換污泥反應區，保證釀酒廢水脫氮處理效果。
進一步方案中，所述自動伸縮桿A在遠離備用污泥儲存罐的一端固定在后托立柱上，后托立柱固定在臺板上；備用污泥儲存罐和傳送通道管均安裝在臺板上，臺板上安裝有多個支撐腿；UASB反應器貫穿固定在臺板上，污水導入底座設置在臺板的下方；污水導入底座上設置有弧形導水罩，弧形導水罩上連接有進水管，進水管用于導入釀酒廢水；位于弧形導水罩下方安裝有用于支撐的支撐盤。
進一步方案中，位于所述UASB反應器的污泥單元上方安裝有兩個呈平行分布的密封件，污泥單元位于兩個密封件之間；密封件內部固定有外固定筒，外固定筒內部活動穿插有內穿插筒，位于內穿插筒的側壁上固定有拖板，拖板在遠離內穿插筒的一端固定有自動伸縮桿D，外固定筒上配合拖板開設有限位槽。
與現有技術相比，本發明多級釀酒廢水脫氮處理方法具有：
在多級釀酒廢水脫氮處理方法過程中，釀酒廢水在多級預處理除去固體雜質經過UASB反應器步驟處理后，經污水導入底座內部進入到進水分配系統內部，進水分配系統利用布水盤上球鉸接有的多個導水球向污泥單元的反應區分配釀酒廢水，啟動驅動裝置驅動旋轉架旋轉，旋轉架帶動布水盤時帶動多個導水球向污泥單元的反應區旋轉分配釀酒廢水，同時彈簧晃動架與旋轉架和布水盤同步轉動，利用定位振動驅動結構觸發彈簧晃動架在旋轉架內部彈性晃動，完成連動桿帶動導水球朝不同方向傾斜，將釀酒廢水分配到污泥單元的反應區，實現靈活調整進水分配方式，起到污泥充分分散與污水充分作用；即，利用驅動裝置驅動彈簧晃動架、旋轉架和布水盤整體轉動帶動多個導水球向污泥單元的反應區旋轉分配釀酒廢水的基礎上，定位振動驅動結構通過彈簧晃動架利用連動桿帶動導水球朝不同方向傾斜，實現將釀酒廢水均勻式分配到污泥單元內部，并與污泥單元充分接觸；
利用定位振動驅動結構觸發彈簧晃動架上的最中間加固環后，再利用加固梁傳遞力，與此同時，在加固梁傳遞相鄰兩個加固環之間力過程中，一側局部多個彈性伸縮件上的伸縮管和彈簧伸長，另一側局部多個彈性伸縮件上的伸縮管和彈簧收縮，并在最大收縮后抵靠在自動伸縮桿B，完成內部的一個加固環振動后，在最大收縮后抵靠在自動伸縮桿B后將力傳遞到外側的一個加固環上，并向外依次帶動呈相互套設狀的外圍加固環，最后傳遞給最外圍加固環上，實現呈相互套設狀的加固環依次晃動進行利用連動桿帶動導水球朝不同方向傾斜；通過調節自動伸縮桿B的長度做到調節彈簧和伸縮管受壓縮的最大程度，實現調節不同位置的加固環的振動幅度，達到不同程度利用連動桿帶動導水球朝不同方向的不同程度傾斜，以便進行靈活調整進水方式，而起到污泥充分分散與污水充分作用；
通過調整自動伸縮桿C的伸縮長度，完成限位球推動加固環的幅度，實現利用定位振動驅動結構觸發彈簧晃動架彈性晃動幅度，進行不同程度連動桿帶動導水球朝不同方向傾斜，將釀酒廢水分配到污泥單元的反應區，靈活調整進水分配方式；
在UASB反應器內部污泥單元出現不能使用的情況下，啟動自動伸縮桿A，利用自動伸縮桿A提供的移動力將備用污泥儲存罐內部設置有備用污泥單元推到UASB反應器內部，并將推到UASB反應器內部污泥單元推到備用箱內部，完成切換污泥反應區，保證釀酒廢水脫氮處理效果。
（發明人：王丹軍;劉世羊;牟明義;段軻;黃豪）
