公布日：2023.04.07
申請日：2023.01.04
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F1/48(2023.01)N;C02F3/00(2023.01)N;C02F7/00(2006.01)N;C02F103/20(2006.01)N
摘要
本發明公開了家禽養殖污水處理系統包括調節箱、分解池、腐化池、過濾池與沉淀池，所述調節箱的頂部固定連接有環形板，所述環形板的頂部固定連接有分離箱，所述分離箱的外壁固定連接有兩個U型管，兩個U型管的一端與調節箱的外壁固定互通，所述分離箱的頂部固定互通有進料管，所述分離箱的頂部固定連接有設備框。本發明中，設置有：分離箱、U型管、加料管、進料管、第一電機、圓套、承托板、滾珠、分離框、環型電磁鐵、豎軸、連接桿、第一氣缸、固定塞、排料管與環形導流板，將污水中的鐵質金屬通過環型電磁鐵吸附到表面進行單獨收集，避免影響后續糞便的回收利用。
權利要求書

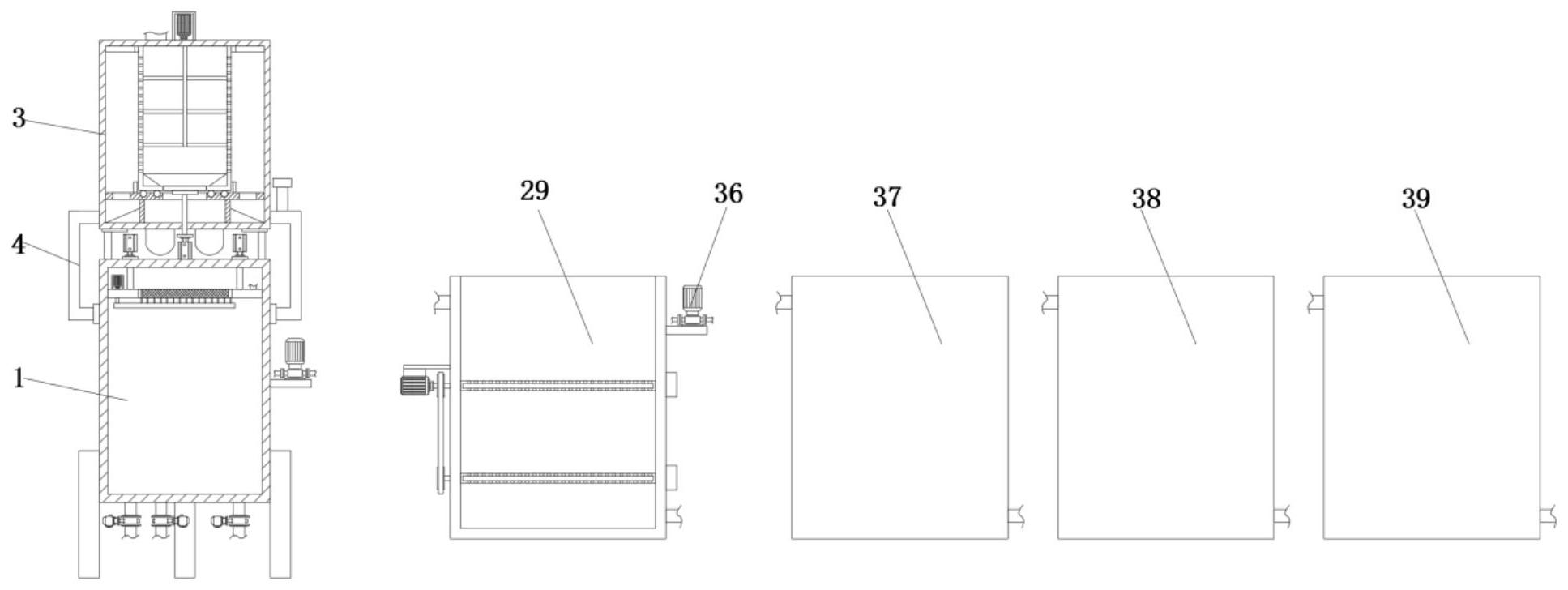

1.家禽養殖污水處理系統，包括調節箱(1)、分解池(29)、腐化池(37)、過濾池(38)與沉淀池(39)，其特征在于：所述調節箱(1)的頂部固定連接有環形板(2)，所述環形板(2)的頂部固定連接有分離箱(3)，所述分離箱(3)的外壁固定連接有兩個U型管(4)，兩個U型管(4)的一端與調節箱(1)的外壁固定互通，所述分離箱(3)的頂部固定互通有進料管(6)，所述分離箱(3)的頂部固定連接有設備框，設備框的內部固定連接有第一電機(7)，所述分離箱(3)的內部固定連接有圓套(8)，所述圓套(8)的頂部固定連接有承托板(9)，所述承托板(9)的外壁開設有兩個環形槽，兩個環形槽的內壁均勻滑動連接有多個滾珠(10)，所述滾珠(10)的頂部滑動連接有分離框(11)，所述分離框(11)的內部固定連接有環型電磁鐵(12)，所述第一電機(7)輸出軸的底部固定連接有豎軸(13)，所述豎軸(13)的外壁均勻固定連接有多個連接桿(14)，所述連接桿(14)的外壁與分離框(11)的內壁固定連接，所述調節箱(1)的頂部固定連接有第一氣缸(15)，所述第一氣缸(15)輸出端的外壁固定套設有軸承，軸承的外圈固定連接有固定塞(16)，所述調節箱(1)的內部設有分離機構，所述分解池(29)的內部設有曝氣機構。
2.根據權利要求1所述的家禽養殖污水處理系統，其特征在于：所述分離機構包括圓環(20)，所述調節箱(1)的頂部固定連接有兩個第二氣缸(19)，所述第二氣缸(19)輸出端的底部與圓環(20)的外壁固定連接，所述圓環(20)的內部固定連接有圓形過濾網(21)，所述圓環(20)的頂部固定連接有密封框(22)，所述密封框(22)的內部固定連接有第二電機(23)，所述第二電機(23)輸出軸的底部固定連接有轉動桿(24)，所述轉動桿(24)的外壁均勻固定連接有毛刷(25)，所述調節箱(1)的外壁固定連接有固定板，固定板的外壁固定連接有第一水泵(26)。
3.根據權利要求1所述的家禽養殖污水處理系統，其特征在于：所述曝氣機構包括兩個曝氣管(34)，所述分解池(29)的外壁固定連接有連接板，連接板的外壁固定連接有第三電機(30)，所述分解池(29)的外壁開設有兩個裝配孔，兩個裝配孔的內壁分別與兩個曝氣管(34)的外壁轉動連接，所述第三電機(30)輸出軸的外壁固定套設有第一鏈輪(31)，所述第一鏈輪(31)的外壁嚙合連接有鏈條(32)，所述鏈條(32)的外壁嚙合連接有第二鏈輪(33)，所述第二鏈輪(33)的外壁固定連接有轉動軸，所述第三電機(30)輸出軸與轉動軸的一端分別與兩個曝氣管(34)的外壁固定連接，所述曝氣管(34)的一端固定安裝有旋轉接頭(35)，所述分解池(29)的外壁固定連接有連接板，連接板的外壁固定連接有氣泵(36)。
4.根據權利要求1所述的家禽養殖污水處理系統，其特征在于：所述U型管(4)的外壁固定互通有加料管(5)，所述加料管(5)的頂部螺紋連接有密封蓋。
5.根據權利要求1所述的家禽養殖污水處理系統，其特征在于：所述分離箱(3)的外壁開設有圓孔，圓孔的內壁與第一電機(7)輸出軸的外壁轉動連接，所述承托板(9)的外壁固定連接有限位環。
6.根據權利要求1所述的家禽養殖污水處理系統，其特征在于：所述分離箱(3)與分離框(11)的外壁開設有落料孔，落料孔的內壁與固定塞(16)的外壁滑動連接，所述分離箱(3)的外壁固定互通有兩個排料管(17)，所述圓套(8)的外壁固定套設有環形導流板(18)，所述承托板(9)的外壁開設有多個排水孔。
7.根據權利要求2所述的家禽養殖污水處理系統，其特征在于：所述調節箱(1)的頂部開設有兩個通孔，兩個通孔的內壁分別與兩個第二氣缸(19)輸出端的外壁滑動連接，所述圓環(20)的外壁開設有安裝孔，安裝孔的內壁與第二電機(23)輸出軸的外壁轉動連接。
8.根據權利要求2所述的家禽養殖污水處理系統，其特征在于：所述第一水泵(26)輸入端固定互通有水管，水管的一端與圓環(20)的外壁固定互通，所述分離箱(3)的底部固定互通有兩個出水管(28)，所述分離箱(3)的底部固定互通有出料管(27)，所述出水管(28)與出料管(27)的外壁均安裝有電子閥門。
9.根據權利要求3所述的家禽養殖污水處理系統，其特征在于：所述氣泵(36)的輸出端固定互通有兩個進氣管，兩個進氣管的一端分別與兩個旋轉接頭(35)的外壁固定互通。
10.根據權利要求1所述的家禽養殖污水處理系統，其特征在于：所述分解池(29)、腐化池(37)、過濾池(38)與沉淀池(39)之間通過多個第二水泵進行互通。
發明內容
本發明的目的是解決現有技術中存在的缺點，而提出的家禽養殖污水處理系統。
為了實現上述目的，本發明采用了如下技術方案：家禽養殖污水處理系統，包括調節箱、分解池、腐化池、過濾池與沉淀池，所述調節箱的頂部固定連接有環形板，所述環形板的頂部固定連接有分離箱，所述分離箱的外壁固定連接有兩個U型管，兩個U型管的一端與調節箱的外壁固定互通，所述分離箱的頂部固定互通有進料管，所述分離箱的頂部固定連接有設備框，設備框的內部固定連接有第一電機，所述分離箱的內部固定連接有圓套，所述圓套的頂部固定連接有承托板，所述承托板的外壁開設有兩個環形槽，兩個環形槽的內壁均勻滑動連接有多個滾珠，所述滾珠的頂部滑動連接有分離框，所述分離框的內部固定連接有環型電磁鐵，所述第一電機輸出軸的底部固定連接有豎軸，所述豎軸的外壁均勻固定連接有多個連接桿，所述連接桿的外壁與分離框的內壁固定連接，所述調節箱的頂部固定連接有第一氣缸，所述第一氣缸輸出端的外壁固定套設有軸承，軸承的外圈固定連接有固定塞，所述調節箱的內部設有分離機構，所述分解池的內部設有曝氣機構。
作為上述技術方案的進一步描述：
所述分離機構包括圓環，所述調節箱的頂部固定連接有兩個第二氣缸，所述第二氣缸輸出端的底部與圓環的外壁固定連接，所述圓環的內部固定連接有圓形過濾網，所述圓環的頂部固定連接有密封框，所述密封框的內部固定連接有第二電機，所述第二電機輸出軸的底部固定連接有轉動桿，所述轉動桿的外壁均勻固定連接有毛刷，所述調節箱的外壁固定連接有固定板，固定板的外壁固定連接有第一水泵，通過設置圓環與圓形過濾網將糞便、沉淀物與污水進行分離開。
作為上述技術方案的進一步描述：
所述曝氣機構包括兩個曝氣管，所述分解池的外壁固定連接有連接板，連接板的外壁固定連接有第三電機，所述分解池的外壁開設有兩個裝配孔，兩個裝配孔的內壁分別與兩個曝氣管的外壁轉動連接，所述第三電機輸出軸的外壁固定套設有第一鏈輪，所述第一鏈輪的外壁嚙合連接有鏈條，所述鏈條的外壁嚙合連接有第二鏈輪，所述第二鏈輪的外壁固定連接有轉動軸，所述第三電機輸出軸與轉動軸的一端分別與兩個曝氣管的外壁固定連接，所述曝氣管的一端固定安裝有旋轉接頭，所述分解池的外壁固定連接有連接板，連接板的外壁固定連接有氣泵，通過設置曝氣管方便對污水中的雜質進行分解。
作為上述技術方案的進一步描述：
所述U型管的外壁固定互通有加料管，所述加料管的頂部螺紋連接有密封蓋。
作為上述技術方案的進一步描述：
所述分離箱的外壁開設有圓孔，圓孔的內壁與第一電機輸出軸的外壁轉動連接，所述承托板的外壁固定連接有限位環，通過設置限位環輔助分離框進行轉動。
作為上述技術方案的進一步描述：
所述分離箱與分離框的外壁開設有落料孔，落料孔的內壁與固定塞的外壁滑動連接，所述分離箱的外壁固定互通有兩個排料管，所述圓套的外壁固定套設有環形導流板，所述承托板的外壁開設有多個排水孔，通過設置環型導流板方便糞便與污水排出到U型管內。
作為上述技術方案的進一步描述：
所述調節箱的頂部開設有兩個通孔，兩個通孔的內壁分別與兩個第二氣缸輸出端的外壁滑動連接，所述圓環的外壁開設有安裝孔，安裝孔的內壁與第二電機輸出軸的外壁轉動連接，通過設置第二氣缸使圓環向下移動，使圓形過濾網將污水析出。
作為上述技術方案的進一步描述：
所述第一水泵輸入端固定互通有水管，水管的一端與圓環的外壁固定互通，所述分離箱的底部固定互通有兩個出水管，所述分離箱的底部固定互通有出料管，所述出水管與出料管的外壁均安裝有電子閥門，通過設置兩個出水管，對調節箱的內部進行清洗。
作為上述技術方案的進一步描述：
所述氣泵的輸出端固定互通有兩個進氣管，兩個進氣管的一端分別與兩個旋轉接頭的外壁固定互通，通過設置氣泵往曝氣管內進行充氣。
作為上述技術方案的進一步描述：
所述分解池、腐化池、過濾池與沉淀池之間通過多個第二水泵進行互通。
本發明具有如下有益效果：
家禽養殖污水處理系統，設置有：分離箱、U型管、加料管、進料管、第一電機、圓套、承托板、滾珠、分離框、環型電磁鐵、豎軸、連接桿、第一氣缸、固定塞、排料管與環形導流板，將污水中的鐵質金屬通過環型電磁鐵吸附到表面進行單獨收集，避免影響后續糞便的回收利用，污水與糞便從分離框析出從U型管進入到調節箱內，分離框內雜物通過兩個排料管單獨排出，通過設置第二氣缸、圓環、圓形過濾網、密封框、第二電機、轉動桿、毛刷、第一水泵、出料管與出水管，糞便與沉淀物停留在調節箱的內部，方便后續對污水進行處理，單獨對糞便與沉淀物進行排放處理，第一水泵運轉通過圓環上的水管將污水抽到分解池內，對圓形過濾網的底部進行清理，防止堵塞，可對調節箱的內壁進行清洗，分解池內的污水通過兩個曝氣管轉動，方便污水內的雜質進行分解。
（發明人：談長穩;談滿君）
