公布日：2022.04.22
申請日：2022.01.21
分類號：C02F9/14(2006.01)I;C02F103/06(2006.01)N
摘要

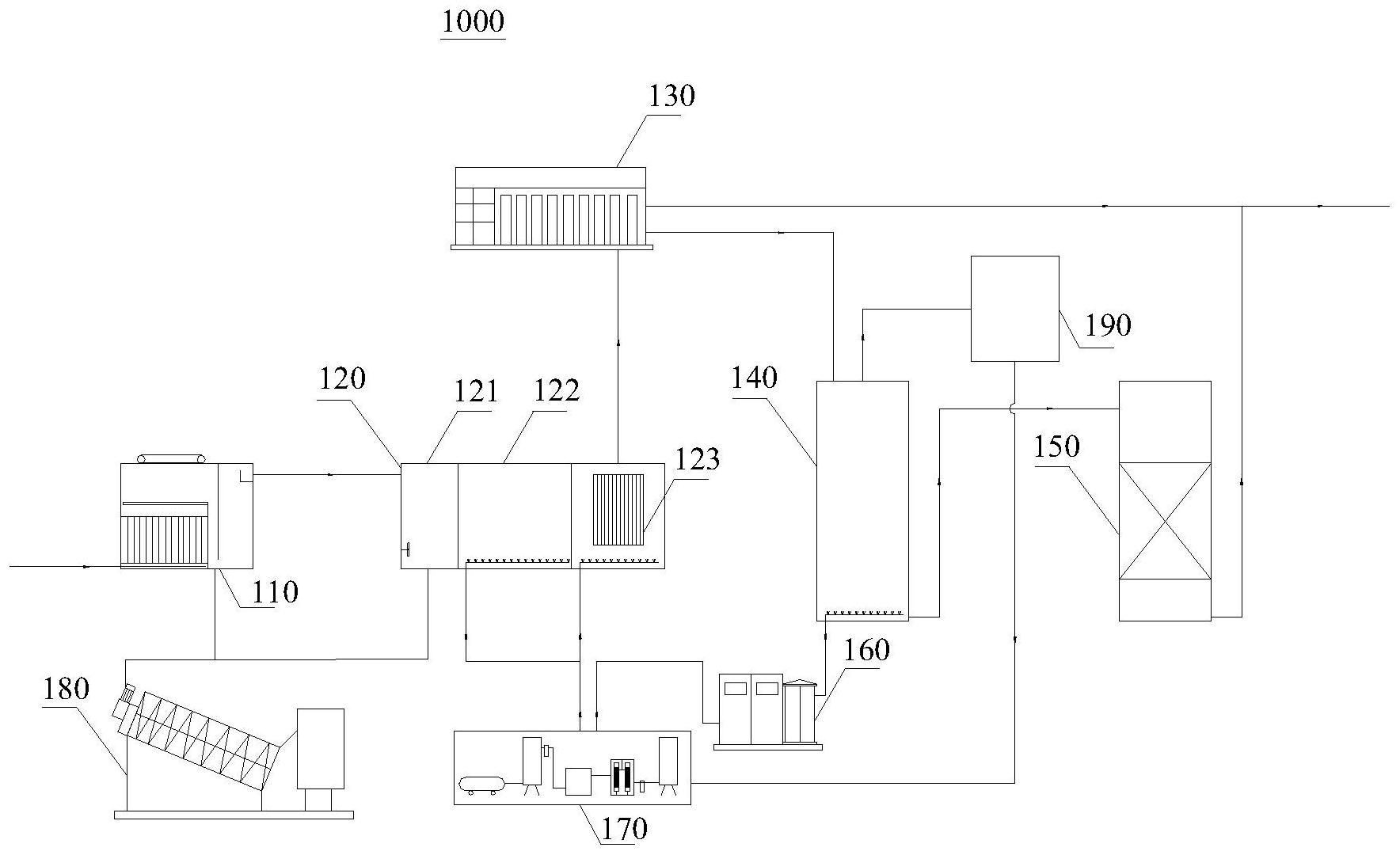

本發明提供了一種垃圾中轉站滲濾液全量處理系統及方法，該系統包括依次連接的電絮凝反應槽、MBR生化反應器、STRO膜組件、AOP反應塔、BAC反應塔，還包括臭氧發生器、純氧制備裝置和污泥脫水裝置；電絮凝反應槽的陽極能夠產生氧氣泡或氯氣泡，陰極能夠產生氫氣泡；MBR生化反應器包括依次連接的厭氧池、好氧池和MBR超濾膜組件，好氧池采用射流曝氣投加方式進行純氧曝氣，能夠產生直徑小于50微米的氧氣氣泡；STRO膜組件與MBR超濾膜組件相連，AOP反應塔與STRO膜組件的濃縮液出口相連；臭氧發生器與AOP反應塔相連，純氧制備裝置分別與好氧池、臭氧發生器相連，污泥脫水裝置分別與電絮凝反應槽和厭氧池相連。本發明能有效使得垃圾中轉站滲濾液達標排放。
權利要求書
1.一種垃圾中轉站滲濾液全量處理系統，其特征在于，包括電絮凝反應槽、MBR生化反應器、STRO膜組件、AOP反應塔、BAC反應塔、臭氧發生器、純氧制備裝置和污泥脫水裝置；其中，所述電絮凝反應槽、所述MBR生化反應器、所述STRO膜組件、所述AOP反應塔、所述BAC反應塔依次連接；所述電絮凝反應槽的陽極能夠產生氧氣泡或氯氣泡，陰極能夠產生氫氣泡；所述MBR生化反應器包括依次連接的厭氧池、好氧池和MBR超濾膜組件，所述好氧池采用射流曝氣投加方式進行純氧曝氣，能夠產生直徑小于50微米的氧氣氣泡；所述STRO膜組件與所述MBR超濾膜組件相連，所述AOP反應塔與所述STRO膜組件的濃縮液出口相連；所述臭氧發生器與所述AOP反應塔相連，所述純氧制備裝置分別與所述好氧池、所述臭氧發生器相連，所述污泥脫水裝置分別與所述電絮凝反應槽和所述厭氧池相連。
2.根據權利要求1所述的系統，其特征在于，還包括臭氧尾氣分解及利用裝置，所述臭氧尾氣分解及利用裝置包括相連的臭氧熱催化分解塔和氧氣壓縮機，所述臭氧熱催化分解塔與所述AOP反應塔的臭氧尾氣出口相連，所述氧氣壓縮機與所述純氧制備裝置的儲氣罐相連。
3.根據權利要求1所述的系統，其特征在于，還包括加藥裝置，所述加藥裝置分別與所述電絮凝反應槽和所述STRO膜組件相連。
4.根據權利要求1所述的系統，其特征在于，還包括移動式清洗裝置，用于清洗所述STRO膜組件和所述MBR超濾膜組件。
5.根據權利要求1所述的系統，其特征在于，還包括控制柜，所述控制柜設有通過終端控制所述系統的遠程控制模式。
6.根據權利要求1所述的系統，其特征在于，所述純氧制備裝置還與所述電絮凝反應槽相連。
7.根據權利要求1所述的系統，其特征在于，所述電絮凝反應槽是電解、絮凝和氣浮一體機，所述電絮凝反應槽的陽極為金屬鐵，所述電絮凝反應槽的陰極為惰性電極；所述污泥脫水裝置為疊螺式脫水機；所述AOP反應塔和所述BAC反應塔分別為兩級AOP反應塔、兩級BAC反應塔；其中，在第二級AOP反應塔中，臭氧能夠與雙氧水和/或紫外光進行耦合產生羥基自由基。
8.利用權利要求1-7中任一所述垃圾中轉站滲濾液全量處理系統全量處理垃圾中轉站滲濾液的方法，其特征在于，包括：將垃圾中轉站滲濾液送入所述電絮凝反應槽中，除去所述垃圾中轉站滲濾液中的懸浮物和/或油類物質，獲得第一廢水和第一污泥；將所述第一廢水送入所述厭氧池中進行處理，獲得第二廢水和第二污泥；其中，所述厭氧池中的DO溶度低于0.5mg/L；將所述第二廢水送入所述好氧池中進行處理，獲得第三廢水、第三污泥和混合液；其中，所述好氧池中的DO溶度為2-4mg/L，COD負荷高于12kg/m3·d，MLVSS高于12000mg/L，所述好氧池中的氧氣氣泡的直徑小于50微米；將所述第三廢水送入所述MBR超濾膜組件進行處理，獲得第四廢水；將所述第四廢水送入所述STRO膜組件進行處理，獲得第一產水和濃縮液；將所述濃縮液依次送入所述AOP反應塔和所述BAC反應塔進行處理，獲得第二產水；將所述第一污泥和所述第二污泥送入所述污泥脫水裝置進行處理；將所述第三污泥和所述混合液回流至所述厭氧池進行處理；其中，所述AOP反應塔所需的臭氧由所述臭氧發生器提供，所述好氧池和所述臭氧發生器所需的氧氣由所述純氧制備裝置提供。
9.根據權利要求8所述的方法，其特征在于，將所述第四廢水的pH值調節至6.3-6.8后，再送入所述STRO膜組件進行處理。
10.根據權利要求8所述的方法，其特征在于，所述濃縮液在所述AOP反應塔進行兩級AOP反應，然后再在所述BAC反應塔中進行兩級BAC反應；其中，第一級AOP反應的時間為2-3h，第二級AOP反應的時間為2.5-3.5h，第一級BAC反應的時間為2-3h，第二級BAC反應的時間為2.5-3.5h；其中，在進行所述第二級AOP反應時，所述濃縮液在第二級AOP反應塔中與羥基自由基進行反應。
發明內容
本發明的第一目的是提供一種垃圾中轉站滲濾液全量處理系統，其包括電絮凝反應槽、MBR生化反應器、STRO膜組件、AOP反應塔、BAC反應塔、臭氧發生器、純氧制備裝置和污泥脫水裝置；
其中，所述電絮凝反應槽、所述MBR生化反應器、所述STRO膜組件、所述AOP反應塔、所述BAC反應塔依次連接；
所述電絮凝反應槽的陽極能夠產生氧氣泡或氯氣泡，陰極能夠產生氫氣泡；
所述MBR生化反應器包括依次連接的厭氧池、好氧池和MBR超濾膜組件，所述好氧池采用射流曝氣投加方式進行純氧曝氣，能夠產生直徑小于50微米的氧氣氣泡；
所述STRO膜組件與所述MBR超濾膜組件相連，所述AOP反應塔與所述STRO膜組件的濃縮液出口相連；
所述臭氧發生器與所述AOP反應塔相連，所述純氧制備裝置分別與所述好氧池、所述臭氧發生器相連，所述污泥脫水裝置分別與所述電絮凝反應槽和所述厭氧池相連。
在本發明的一些實施例中，所述系統還包括臭氧尾氣分解及利用裝置，所述臭氧尾氣分解及利用裝置包括相連的臭氧熱催化分解塔和氧氣壓縮機，所述臭氧熱催化分解塔與所述AOP反應塔的臭氧尾氣出口相連，所述氧氣壓縮機與所述純氧制備裝置的儲氣罐相連。
在本發明的一些實施例中，所述系統還包括加藥裝置，所述加藥裝置分別與所述電絮凝反應槽和所述STRO膜組件相連。
在本發明的一些實施例中，所述系統還包括移動式清洗裝置，用于清洗所述STRO膜組件和所述MBR超濾膜組件。
在本發明的一些實施例中，所述系統還包括控制柜，所述控制柜設有通過終端控制所述系統的遠程控制模式。
在本發明的一些實施例中，所述純氧制備裝置還與所述電絮凝反應槽相連。
在本發明的一些實施例中，所述電絮凝反應槽是電解、絮凝和氣浮一體機，所述電絮凝反應槽的陽極為金屬鐵，所述電絮凝反應槽的陰極為惰性電極；
所述污泥脫水裝置為疊螺式脫水機；
所述AOP反應塔和所述BAC反應塔分別為兩級AOP反應塔、兩級BAC反應塔；其中，在第二級AOP反應塔中，臭氧能夠與雙氧水和/或紫外光進行耦合產生羥基自由基。
本發明的第二目的是提供一種前述垃圾中轉站滲濾液全量處理系統全量處理垃圾中轉站滲濾液的方法，包括：
將垃圾中轉站滲濾液送入所述電絮凝反應槽中，除去所述垃圾中轉站滲濾液中的懸浮物和/或油類物質，獲得第一廢水和第一污泥；
將所述第一廢水送入所述厭氧池中進行處理，獲得第二廢水和第二污泥；其中，所述厭氧池中的DO溶度低于0.5mg/L；
將所述第二廢水送入所述好氧池中進行處理，獲得第三廢水、第三污泥和混合液；其中，所述好氧池中的DO溶度為2-4mg/L，COD負荷高于12kg/m3·d，MLVSS高于12000mg/L，所述好氧池中的氧氣氣泡的直徑小于50微米；
將所述第三廢水送入所述MBR超濾膜組件進行處理，獲得第四廢水；
將所述第四廢水送入所述STRO膜組件進行處理，獲得第一產水和濃縮液；
將所述濃縮液依次送入所述AOP反應塔和所述BAC反應塔進行處理，獲得第二產水；
將所述第一污泥和所述第二污泥送入所述污泥脫水裝置進行處理；
將所述第三污泥和所述混合液回流至所述厭氧池進行處理；
其中，所述AOP反應塔所需的臭氧由所述臭氧發生器提供，所述好氧池和所述臭氧發生器所需的氧氣由所述純氧制備裝置提供。
在本發明的一些實施例中，將所述第四廢水的pH值調節至6.3-6.8后，再送入所述STRO膜組件進行處理。
在本發明的一些實施例中，所述濃縮液在所述AOP反應塔進行兩級AOP反應，然后再在所述BAC反應塔中進行兩級BAC反應；
其中，第一級AOP反應的時間為2-3h，第二級AOP反應的時間為2.5-3.5h，第一級BAC反應的時間為2-3h，第二級BAC反應的時間為2.5-3.5h；
其中，在進行所述第二級AOP反應時，所述濃縮液在第二級AOP反應塔中與羥基自由基進行反應。
本發明采用物化、生化、膜過濾、高級氧化組合技術聯用，集成了各種物化預處理和深度處理的優勢又集成生化處理穩定高效的優點，還用一套純氧制氣系統，同時用于生化曝氣用氧和臭氧用氧，充分利用了有限占地和資源，能有效解決針對垃圾中轉站滲濾液等高鹽、高SS、高油脂、高COD和高總氮的高難有機廢水的達標排放處理要求。
（發明人：李方越;謝軍英;陳晨）
