公布日：2023.04.07
申請日：2022.12.13
分類號：B01D29/03(2006.01)I;G01F23/72(2006.01)I
摘要
本發明公開了一種用于污水處理的雜質分離設備，包括上箱體和與所述上箱體連通的下箱體，所述下箱體內設置有攪拌裝置和加料結構，所述下箱體內設置有用于檢測液位的第一液位傳感器，所述上箱體內設置有用于檢測液位的第二液位傳感器；所述第二液位傳感器包括與所述上箱體連通的豎管、設置在所述豎管內的浮子、固定在浮子上的環形永磁體，所述豎管外設置有用于檢測永磁體位置的檢測裝置；所述上箱體內設置有過濾板，所述豎管與上箱體的連通處置于所述過濾板的下方。采用上述結構不會(huì )因為雜質浮于水面而影響液位檢測。
權利要求書

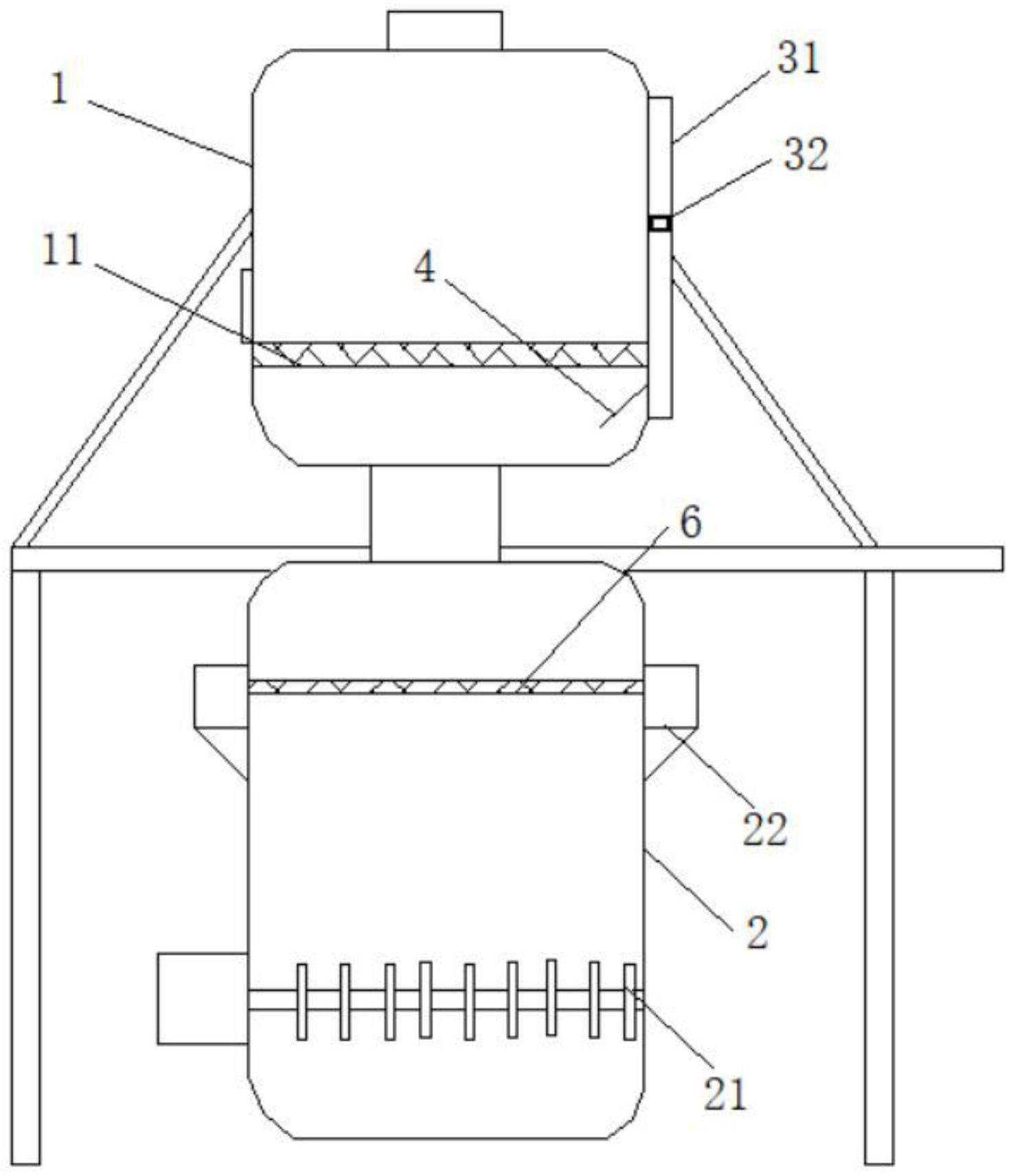

1.一種用于污水處理的雜質分離設備，包括上箱體(1)和與所述上箱體(1)連通的下箱體(2)，所述下箱體(2)內設置有攪拌裝置(21)和加料結構(22)，其特征在于，所述下箱體(2)內設置有用于檢測液位的第一液位傳感器，所述上箱體(1)內設置有用于檢測液位的第二液位傳感器；所述第二液位傳感器包括與所述上箱體(1)連通的豎管(31)、設置在所述豎管(31)內的浮子(32)、固定在浮子(32)上的環形永磁體，所述豎管(31)外設置有用于檢測永磁體位置的檢測裝置；所述上箱體(1)內設置有過濾板(11)，所述豎管(31)與上箱體(1)的連通處置于所述過濾板(11)的下方。
2.根據權利要求1所述的一種用于污水處理的雜質分離設備，其特征在于：所述豎管(31)與上箱體(1)的連通處上方設置有另一端置于連通處下方的傾斜板(4)。
3.根據權利要求1所述的一種用于污水處理的雜質分離設備，其特征在于：所述檢測裝置包括一排沿所述豎管軸向設置的干簧管、連接在所述干簧管上的優先編碼器、連接在優先編碼器輸出端的模數轉換電路和用于接收模數轉換電路輸出信號的控制器，所述上箱體(1)的進水口處設置有第一閥門，所述第一閥門和第一液位傳感器連接在控制器上。
4.根據權利要求3所述的一種用于污水處理的雜質分離設備，其特征在于：所述加料結構(22)與所述下箱體(2)的連通處設置有第二閥門，所述第二閥門連接在所述控制器上。
5.根據權利要求1所述的一種用于污水處理的雜質分離設備，其特征在于：所述加料結構(22)有2個。
6.根據權利要求1所述的一種用于污水處理的雜質分離設備，其特征在于：所述下箱體(2)內設置有均流板(6)。
發明內容
本發明的目的在于克服現有技術中存在雜質位置太高影響液位檢測的缺點，提供一種用于污水處理的雜質分離設備。
本發明的目的通過以下技術方案來實現：
一種用于污水處理的雜質分離設備，包括上箱體和與所述上箱體連通的下箱體，所述下箱體內設置有攪拌裝置和加料結構，所述下箱體內設置有用于檢測液位的第一液位傳感器，所述上箱體內設置有用于檢測液位的第二液位傳感器；
所述第二液位傳感器包括與所述上箱體連通的豎管、設置在所述豎管內的浮子、固定在浮子上的環形永磁體，所述豎管外設置有用于檢測永磁體位置的檢測裝置；
所述上箱體內設置有過濾板，所述豎管與上箱體的連通處置于所述過濾板的下方。
作為優選，所述豎管與上箱體的連通處上方設置有另一端置于連通處下方的傾斜板。
作為優選，所述檢測裝置包括一排沿所述豎管軸向設置的干簧管、連接在所述干簧管上的優先編碼器、連接在優先編碼器輸出端的模數轉換電路和用于接收模數轉換電路輸出信號的控制器，所述上箱體(1)的進水口處設置有第一閥門，所述第一閥門和第一液位傳感器連接在控制器上。
作為優選，所述加料結構與所述下箱體的連通處設置有第二閥門，所述第二閥門連接在所述控制器上。
作為優選，所述加料結構有2個。
作為優選，所述下箱體內設置有均流板。
本發明具有以下優點：
本方案通過采用上箱體和下箱體的結構，通過在上箱體上設置連通的豎管，豎管內設置浮子，浮子內的液位隨上箱體內液位變化而上下移動，通過檢測裝置檢測永磁體實現液位檢測，采用上述結構，不會(huì )因為雜質浮于水面而影響液位檢測。
（發明人：黃成;刁正良;馬仁忠;王瓊瓊;戴寧;玉珍拉姆;王金龍;孫汝斌;蔣趙俠;張巨慧）
