公布日：2023.05.12
申請日：2023.04.12
分類號：C02F1/04(2023.01)I;B08B1/00(2006.01)I;B08B9/087(2006.01)I
摘要
本發明公開了一種基于工業污水再利用的結晶處理裝置，具體涉及工業污水再利用技術領域，包括工作臺、原液計量罐、蒸發裝置和冷凝裝置，所述原液計量罐、蒸發裝置和冷凝裝置集成安裝在工作臺上，所述原液計量罐頂部一側連通有進水管，所述原液計量罐與蒸發裝置之間通過導液管連通，所述蒸發裝置與冷凝裝置之間通過蒸汽管連通，本發明通過在攪拌架的外表面設置可垂直移動的刮料組件，并配合驅動組件能夠帶動刮料組件在攪拌架的外表面上下移動，實現對攪拌架外表面上附著的結晶物質進行刮除，避免結晶物質長期附著在攪拌架上，給攪拌架增加了負擔，影響攪拌架的正常工作。
權利要求書

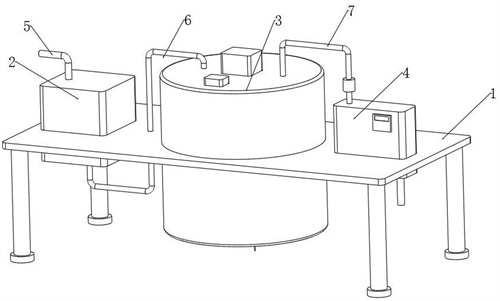

1.一種基于工業污水再利用的結晶處理裝置，包括工作臺（1）、原液計量罐（2）、蒸發裝置（3）和冷凝裝置（4），所述原液計量罐（2）、蒸發裝置（3）和冷凝裝置（4）集成安裝在工作臺（1）上，其特征在于：所述原液計量罐（2）頂部一側連通有進水管（5），所述原液計量罐（2）與蒸發裝置（3）之間通過導液管（6）連通，所述蒸發裝置（3）與冷凝裝置（4）之間通過蒸汽管（7）連通；所述蒸發裝置（3）包括蒸發外殼（31）和內置罐（32），所述蒸發外殼（31）的內壁上設置有加熱組件（33），用于對內置罐（32）進行加熱，所述內置罐（32）頂部安裝攪拌電機（34），所述攪拌電機（34）輸出端延伸至內置罐（32）并連接有攪拌架（35），所述攪拌架（35）的外表面滑動連接有刮料組件（36），所述刮料組件（36）豎直滑動能夠對攪拌架（35）表面的結晶物質刮下，所述內置罐（32）底部出料口處設有底蓋（37），所述內置罐（32）內部一側設置有用于驅動刮料組件（36）垂直移動的驅動組件（38）；所述攪拌架（35）為十字板結構，所述刮料組件（36）包括套在攪拌架（35）外表面的十字套架（361），所述十字套架（361）的外表面固定連接有環形圈（362）；所述驅動組件（38）包括安裝在內置罐（32）頂部的驅動電機（381），所述驅動電機（381）的輸出端延伸至內置罐（32）內部并連接有絲桿（382），所述絲桿（382）的外表面螺紋連接有螺紋套塊（383），所述螺紋套塊（383）的一側開設有與環形圈（362）轉動的U形槽口（384）；所述內置罐（32）底部的出料口部分設置為錐形的，內置罐（32）底部的錐形壁上轉動連接有刮料機構（39），所述刮料機構（39）包括轉動在內置罐（32）底部錐形壁上的刮料件（391），所述刮料件（391）的頂部開設有插孔（392），所述環形圈（362）底部的一側連接有限位組件；所述限位組件包括固定在環形圈（362）底部的L形連接件（393），所述L形連接件（393）的底部固定連接有與插孔（392）相適配的插銷（394）；所述刮料件（391）的一側設有沿著刮料件（391）側壁滑動的刮板（395），所述刮板（395）頂部通過連接桿（396）連接有滑動套（397），所述刮料件（391）頂部連接有滑軌（398），所述滑動套（397）滑動在滑軌（398）的外表面，所述刮料件（391）頂部設有繞線組件（399），所述繞線組件（399）用于控制刮板（395）沿著刮料件（391）一側進行上下移動；所述繞線組件（399）包括固定安裝在刮料件（391）頂部的繞線電機（3991），所述繞線電機（3991）的輸出端連接有繞線輥（3992），所述繞線輥（3992）的外表面纏繞有鋼索（3993），所述鋼索（3993）一端向下延伸通過固定件（3994）與滑動套（397）頂部固定連接，所述固定件（3994）一端連接有拉繩（3995），所述拉繩（3995）沿著刮料件（391）表面向下延伸；所述內置罐（32）底部錐形壁上端開設有環形滑槽（310），所述刮料件（391）頂部的端部固定連接有滑動件（311），所述滑動件（311）滑動在環形滑槽（310）的內部；所述U形槽口（384）的頂壁和底壁上均固定連接有弧形件（385），所述環形圈（362）的頂部和底部均開設有環形凹槽（363），所述弧形件（385）與環形凹槽（363）滑動連接。
2.根據權利要求1所述的一種基于工業污水再利用的結晶處理裝置，其特征在于，所述冷凝裝置（4）包括冷凝外殼（41），所述冷凝外殼（41）內固定連接有隔板（42），將冷凝外殼（41）分成冷凝腔（43）和儲水腔（44），所述冷凝腔（43）的內部安裝有冷凝管（45），所述冷凝管（45）一端延伸至儲水腔（44）內，所述冷凝外殼（41）底部連通有排水管（46）。
發明內容
為了克服現有技術的上述缺陷，本發明目的是提供一種基于工業污水再利用的結晶處理裝置，解決了污水中雜質結晶過程中容易附著在攪拌架上，會(huì )增加攪拌架的負擔，需要工作人員定期的打開蒸發罐或者結晶器，對攪拌架上的結晶塊進行處理的問題。
為實現上述目的，本發明提供如下技術方案：一種基于工業污水再利用的結晶處理裝置，包括工作臺、原液計量罐、蒸發裝置和冷凝裝置，所述原液計量罐、蒸發裝置和冷凝裝置集成安裝在工作臺上，所述原液計量罐頂部一側連通有進水管，所述原液計量罐與蒸發裝置之間通過導液管連通，所述蒸發裝置與冷凝裝置之間通過蒸汽管連通；
所述蒸發裝置包括蒸發外殼和內置罐，所述蒸發外殼的內壁上設置有加熱組件，用于對內置罐進行加熱，所述內置罐頂部安裝攪拌電機，所述攪拌電機輸出端延伸至內置罐并連接有攪拌架，所述攪拌架的外表面滑動連接有刮料組件，所述刮料組件豎直滑動能夠對攪拌架表面的結晶物質刮下，所述內置罐底部出料口處設有底蓋，所述內置罐內部一側設置有用于驅動刮料組件垂直移動的驅動組件。
具體為：由原液計量罐對抽入的工業污水進行計量，并將工業污水定量通過導液管導入蒸發裝置，蒸發裝置對導入的工業污水進行蒸發結晶處理，蒸發結晶的過程中，啟動攪拌電機，攪拌電機通過連接軸帶動攪拌架轉動，以使工業污水受熱均勻，蒸發產生的水蒸氣通過蒸汽管進入冷凝裝置，并由冷凝裝置對水蒸氣進行冷凝液化，從而完成對工業廢水的凈化，當完成對工業廢水的蒸發結晶后，打開底蓋，將結晶物排出蒸發裝置，同時通過驅動組件帶動刮料組件在攪拌架的外表面向下滑動，能夠將附著在攪拌架上的結晶物質刮下。
在另外一個優選的實施方式中，所述攪拌架為十字板結構，所述刮料組件包括套在攪拌架外表面的十字套架，所述十字套架的外表面固定連接有環形圈。
十字套架與攪拌架是配套的，十字套架剛好滑動在攪拌架的外表面，當十字套架在驅動組件的作用下向下滑動，能夠將攪拌架表面的結晶物質刮下。
在另外一個優選的實施方式中，所述驅動組件包括固定安裝在內置罐頂部的驅動電機，所述驅動電機的輸出端延伸至內置罐內部并連接有絲桿，所述絲桿的外表面螺紋連接有螺紋套塊，所述螺紋套塊的一側開設有與環形圈轉動連接的U形槽口。
通過驅動組件能夠驅動刮料組件上下滑動，具體進行工作時，啟動驅動電機，驅動電機通過連接軸帶動絲桿轉動，配合絲桿與螺紋套塊之間的螺紋連接，再配合U形槽口與環形圈之間的轉動連接，可以帶動螺紋套塊向上或者向下滑動，當螺紋套塊向上或者向下移動時，從而可以帶動環形圈沿著豎直方向移動，從而能夠帶動十字套架對攪拌架表面的結晶物質刮下。
在另外一個優選的實施方式中，所述內置罐底部的出料口部分設置為錐形，內置罐底部的錐形壁上轉動連接有刮料機構，所述刮料機構包括轉動在內置罐底部錐形壁上的刮料件，所述刮料件的頂部開設有插孔，所述環形圈底部的一側連接有限位組件；所述限位組件包括固定在環形圈底部的L形連接件，所述L形連接件的底部固定連接有與插孔相適配的插銷。
通過在內置罐底部的錐形壁上設置刮料機構，便于對內置罐底部的錐形壁上的結晶物質刮下，當環形圈在驅動組件作用下向下滑動時，環形圈底部通過L形連接件連接的插銷能夠剛好插入插孔內，這時再啟動攪拌電機，能夠帶動攪拌架轉動，攪拌架帶動刮料組件轉動，而插銷插接在插孔內，從而能夠帶動整個刮料機構在內置罐底部的錐形壁上轉動，當刮料機構上的刮料件轉動時，是沿著設有刮板的一側轉動，將內置罐底部的錐形壁上結晶物質刮至一端，便于結晶物質進一步下料。
在另外一個優選的實施方式中，所述刮料件的一側設有沿著刮料件側壁滑動的刮板，所述刮板頂部通過連接桿連接有滑動套，所述刮料件頂部連接有滑軌，所述滑動套滑動在滑軌的外表面，所述刮料件頂部設有繞線組件，所述繞線組件用于控制刮板沿著刮料件一側進行上下移動。所述繞線組件包括固定安裝在刮料件頂部的繞線電機，所述繞線電機的輸出端連接有繞線輥，所述繞線輥的外表面纏繞有鋼索，所述鋼索一端向下延伸通過固定件與滑動套頂部固定連接，所述固定件一端連接有拉繩，所述拉繩沿著刮料件表面向下延伸。所述內置罐底部錐形壁上端開設有環形滑槽，所述刮料件頂部的端部固定連接有滑動件，所述滑動件滑動在環形滑槽的內部。
當將內置罐底部的錐形壁上結晶物質刮至一端時，手動拉動拉繩，拉繩在拉力作用下，帶動滑動套在滑軌的作用下，帶動刮料件在內置罐錐形壁上的結晶物質刮下，將結晶物質刮下后，啟動繞線電機，繞線電機帶動繞線輥轉動，對鋼索進行纏繞收納，從而帶動滑動套在滑軌外表面滑動，從而帶動刮板沿著錐形壁向上滑動，便于下次清除錐形壁上的結晶物質。
在另外一個優選的實施方式中，所述U形槽口的頂壁和底壁上均固定連接有弧形件，所述環形圈的頂部和底部均開設有環形凹槽，所述弧形件與環形凹槽滑動連接。
通過弧形件與環形凹槽之間的設置可以降低U形槽口與環形圈之間轉動摩擦力，同時弧形件是伸入在環形凹槽內，避免驅動電機帶動絲桿轉動時，螺紋套塊會(huì )跟隨轉動，對螺紋套塊起到限位的作用。
在另外一個優選的實施方式中，所述冷凝裝置包括冷凝外殼，所述冷凝外殼內固定連接有隔板，將冷凝外殼分成冷凝腔和儲水腔，所述冷凝腔的內部安裝有冷凝管，所述冷凝管一端延伸至儲水腔內，所述冷凝外殼底部連通有排水管。
通過隔板將冷凝外殼分成冷凝腔和儲水腔，冷凝后的水儲存在儲水腔內。
本發明的技術效果和優點：
1、本發明通過在攪拌架的外表面設置可垂直移動的刮料組件，并配合驅動組件能夠帶動刮料組件在攪拌架的外表面上下移動，實現對攪拌架外表面上附著的結晶物質進行刮除，避免結晶物質長期附著在攪拌架上，給攪拌架增加了負擔，影響攪拌架的正常工作。
2、本發明通過將刮料組件設置成與攪拌架相配合的十字套架和連接在十字套架外表面上的環形圈，環形圈與驅動組件內螺紋套塊一側的U形槽口相配合，使得攪拌架帶動十字套架轉動時，不會(huì )影響螺紋套塊狀態，同時螺紋套塊進行垂直移動時也能夠帶動環形圈沿著垂直方向運動，能夠順利的驅動刮料組件對攪拌架上的結晶物質刮除。
3、本發明通過在內置罐底部的錐形壁設置可轉動的刮料機構，并配合在刮料件上設置插孔以及環形圈底部一側設置的L形連接件和插銷，使得環形圈向下移動時，帶動插銷插入插孔內，使整個刮料組件與刮料機構之間實現聯動，這時只需要啟動攪拌電機，便可以帶動刮料機構轉動，將內置罐底部的錐形壁上的結晶物質刮至一側，解決了現有技術中，錐形壁上附著結晶物質難以清除的問題。
4、本發明通過繞線組件、刮板、連接桿、滑動套和滑軌之間的配合可以帶動刮板沿著內置罐底部的錐形壁上滑動，將刮至一側的結晶物質，順利刮出內置罐，順利完成整個結晶物質的下料工作。
（發明人：林輝;張光明;趙衛東;王冠凱;郭俊鑫;張洪達;單連賓）
