公布日：2023.04.04
申請日：2023.01.16
分類號：C02F1/00(2023.01)I;B01D33/17(2006.01)I;B01D33/56(2006.01)I;B01D33/68(2006.01)I;B01D33/76(2006.01)I;B01D33/80(2006.01)I
摘要
本發明屬于污水處理領域，尤其涉及一種無動力生活污水處理中心，包括污水箱，污水箱固定連接有虹吸管，虹吸管內開設有連通污水箱內外的水道，虹吸管內固定連接有安裝架，安裝架轉動連接有第三軸，第三軸圓周面上位于安裝架上側處固定連接有限位塊，第三軸固定連接有螺旋板，螺旋板固定連接有過濾盤，過濾盤圓錐面上開設有多個過濾縫，過濾盤遠圓環處與虹吸管轉動連接，過濾盤圓環處外壁上按圓周方向均勻分布固定連接有多個攪動板，污水箱底部為向中心傾斜的坡面狀。本發明能夠利用虹吸的效果將污水排除污水箱，并在排水的過程中將污水中的垃圾過濾，同時實現收集排除垃圾并在長時間未排水時對污水除臭的效果。
權利要求書

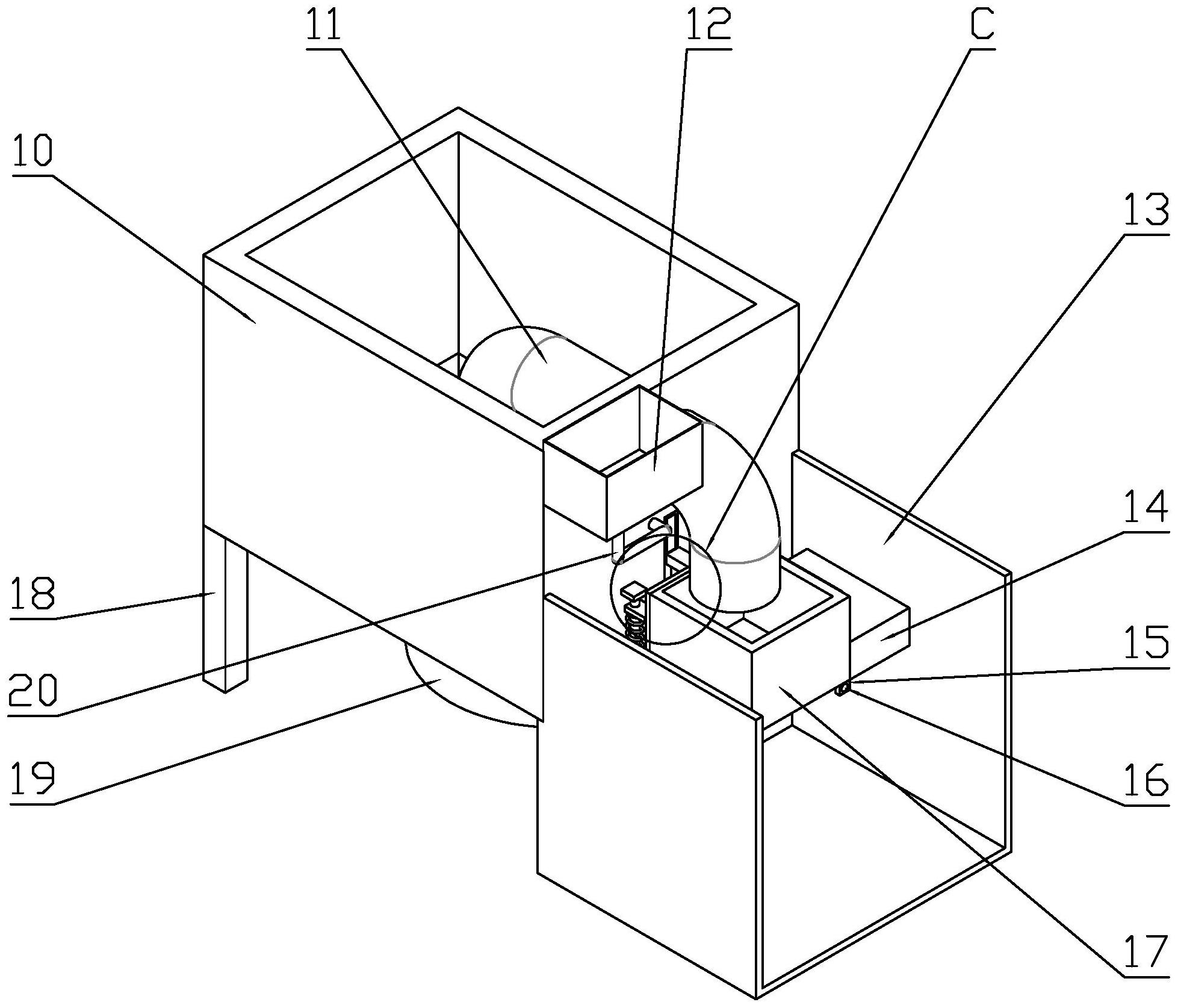

1.一種無動力生活污水處理中心，包括污水箱(10)，所述污水箱(10)其中一豎直壁處固定連接有虹吸管(11)，所述虹吸管(11)位于污水箱(10)內部的一端彎折向下朝向污水箱(10)內部中心處且靠近污水箱(10)底部，所述虹吸管(11)位于污水箱(10)外側的一端向下彎折其水平高度高于虹吸管(11)位于污水箱(10)內的一端，所述虹吸管(11)內開設有連通污水箱(10)內外的水道(35)，所述虹吸管(11)位于污水箱(10)內部的一端的水道(35)內固定連接有安裝架(38)，所述安裝架(38)中心處轉動連接有第三軸(36)，所述第三軸(36)圓周面上位于安裝架(38)上側處固定連接有限位塊(56)，所述第三軸(36)靠近污水箱(10)底部的一端固定連接有螺旋板(37)，所述螺旋板(37)遠離第三軸(36)的一端固定連接有過濾盤(41)，所述過濾盤(41)圓錐面上按圓周方向均勻分布開設有多個過濾縫(40)，所述過濾盤(41)遠離污水箱(10)底部的一端的圓環處與虹吸管(11)轉動連接，所述過濾盤(41)圓環處外壁上按圓周方向均勻分布固定連接有多個攪動板(39)，所述污水箱(10)底部為向中心傾斜的坡面狀。
2.根據權利要求1所述的一種無動力生活污水處理中心，其特征在于，所述污水箱(10)底部中心處開設有集污口(52)，所述污水箱(10)底側位于過濾盤(41)處固定連接有排污箱(19)，所述排污箱(19)遠離污水箱(10)的一端遠離集污口(52)的一側開設有排污口(34)，所述排污箱(19)內中心處轉動連接有與污水箱(10)緊密貼合的第二軸(33)，所述(3)位于排污箱(19)內的圓周面上按圓周方向均勻分布固定連接有多個排污板(32)，每個所述排污板(32)與污水箱(10)和排污箱(19)緊密貼合，所述污水箱(10)靠近虹吸管(11)伸出污水箱(10)外的一側固定連接有排水道(13)，所述第二軸(33)伸出排污箱(19)的一端傳動連接有穿過排水道(13)的齒輪箱(30)，所述齒輪箱(30)位于排水道(13)內的一端內嚙合傳動連接有螺桿(29)，所述螺桿(29)靠近虹吸管(11)的一端固定連接有驅動塊(23)，所述驅動塊(23)遠離污水箱(10)的一側固定連接有安裝板(28)。
3.根據權利要求2所述的一種無動力生活污水處理中心，其特征在于，所述安裝板(28)靠近污水箱(10)的一側位于驅動塊(23)的兩側固定連接有兩個滑塊(26)，每個滑塊(26)內滑動連接有滑桿(25)，每個滑桿(25)靠近虹吸管(11)的一端固定連接有與污水箱(10)固定連接的滑桿座(24)，每個所述滑桿(25)遠離虹吸管(11)的一端固定連接有與排水道(13)固定連接的滑桿座(24)，每個所述滑塊(26)與遠離虹吸管(11)的滑桿座(24)之間固定連接有第一彈簧(27)，所述安裝板(28)遠離虹吸管(11)的一端其中一角處固定連接有軸座(15)，所述軸座(15)中固定連接有第一軸(16)，所述第一軸(16)上轉動連接有另一組軸座(15)，此組所述軸座(15)靠近虹吸管(11)的一側上固定連接有蓄能水箱(17)，所述蓄能水箱(17)水平方向上靠近軸座(15)的一側上固定連接有配種塊(14)，所述安裝板(28)靠近軸座(15)的一端靠近虹吸管(11)的一側固定連接有限位條(57)。
4.根據權利要求1所述的一種無動力生活污水處理中心，其特征在于，所述驅動塊(23)內滑動連接有齒條頂塊(22)，所述齒條頂塊(22)與驅動塊(23)內部之間固定連接有第二彈簧(46)，所述污水箱(10)靠近齒條頂塊(22)處開設有直槽(45)，所述直槽(45)內滑動連接有與齒條頂塊(22)固定連接的齒條(21)，所述污水箱(10)位于齒條(21)對應位置處開設有圓槽(44)，所述圓槽(44)內固定連接有機械計時器(47)，所述機械計時器(47)的動力端固定連接有蓄能軸(43)，所述蓄能軸(43)上位于齒條(21)對應位置處固定連接有與齒條(21)嚙合傳動連接的棘輪(42)，所述蓄能軸(43)遠離機械計時器(47)與棘輪(42)的一端轉動連接有與污水箱(10)固定連接的固定板(53)。
5.根據權利要求4所述的一種無動力生活污水處理中心，其特征在于，所述蓄能軸(43)遠離機械計時器(47)的一端固定連接有擺動桿(49)，所述擺動桿(49)遠離蓄能軸(43)的一側遠離蓄能軸(43)圓心的一端固定連接有滑柱(50)，所述污水箱(10)靠近驅動塊(23)的一端內位于滑柱(50)對應位置開設有往復槽(54)，所述往復槽(54)內滑動連接有往復桿(51)，所述往復桿(51)靠近滑柱(50)的一端內開設有擺動桿(49)，所述滑柱(50)在擺動桿(49)中相對滑動，所述往復桿(51)伸入污水箱(10)內部的一端固定連接有擋板(55)。
6.根據權利要求4所述的一種無動力生活污水處理中心，其特征在于，所述污水箱(10)內位于擋板(55)對應位置處開設有送藥道(48)，所述污水箱(10)外側位于送藥道(48)對應位置處固定連通連接有藥管(20)，所述藥管(20)遠離送藥道(48)的一端固定連通連接有與污水箱(10)固定連接的藥箱(12)。
7.根據權利要求1所述的一種無動力生活污水處理中心，其特征在于，所述污水箱(10)底側遠離排水道(13)的一端固定連接有兩個支腳(18)。
發明內容
本發明的目的是針對現有的技術存在上述問題，提出了一種無動力生活污水處理中心，利用虹吸原理將污水排除，并利用過濾盤過濾垃圾，利用虹吸過程中水的動力使過濾盤轉動，利用離心力甩除吸附在過濾盤上的垃圾，避免堵塞，并在過濾盤轉動的過程中產生渦流，將垃圾集中在集污口處，利用蓄能水箱下沉帶動排污板將垃圾沖排污口處排除，并在蓄能水箱往復的運動中對擋板蓄能，使其在設備無動作一段時間后使藥物進入污水箱，對污水進行除臭。
本發明的目的可通過下列技術方案來實現：一種無動力生活污水處理中心，包括污水箱，所述污水箱其中一豎直壁處固定連接有虹吸管，所述虹吸管位于污水箱內部的一端彎折向下朝向污水箱內部中心處且靠近污水箱底部，所述虹吸管位于污水箱外側的一端向下彎折其水平高度高于虹吸管位于污水箱內的一端，所述虹吸管內開設有連通污水箱內外的水道，所述虹吸管位于污水箱內部的一端的水道內固定連接有安裝架，所述安裝架中心處轉動連接有第三軸，所述第三軸圓周面上位于安裝架上側處固定連接有限位塊，所述第三軸靠近污水箱底部的一端固定連接有螺旋板，所述螺旋板遠離第三軸的一端固定連接有過濾盤，所述過濾盤圓錐面上按圓周方向均勻分布開設有多個過濾縫，所述過濾盤遠離污水箱底部的一端的圓環處與虹吸管轉動連接，所述過濾盤圓環處外壁上按圓周方向均勻分布固定連接有多個攪動板，所述污水箱底部為向中心傾斜的坡面狀。通過虹吸作用排除污水箱內的污水，并通過過濾盤過濾垃圾，同時利用過濾盤的轉動產生離心力甩除附著在過濾盤處的垃圾，同時過濾盤的轉動產生渦流將污水中的垃圾聚集并沉降于污水箱中心處。
進一步的，所述污水箱底部中心處開設有集污口，所述污水箱底側位于過濾盤處固定連接有排污箱，所述排污箱遠離污水箱的一端遠離集污口的一側開設有排污口，所述排污箱內中心處轉動連接有與污水箱緊密貼合的第二軸，所述位于排污箱內的圓周面上按圓周方向均勻分布固定連接有多個排污板，每個所述排污板與污水箱和排污箱緊密貼合，所述污水箱靠近虹吸管伸出污水箱外的一側固定連接有排水道，所述第二軸伸出排污箱的一端傳動連接有穿過排水道的齒輪箱，所述齒輪箱位于排水道內的一端內嚙合傳動連接有螺桿，所述螺桿靠近虹吸管的一端固定連接有驅動塊，所述驅動塊遠離污水箱的一側固定連接有安裝板。能夠通過排污板的轉動將收集的垃圾從排污口中排除，避免垃圾在污水箱中蓄積。
進一步的，所述安裝板靠近污水箱的一側位于驅動塊的兩側固定連接有兩個滑塊，每個滑塊內滑動連接有滑桿，每個滑桿靠近虹吸管的一端固定連接有與污水箱固定連接的滑桿座，每個所述滑桿遠離虹吸管的一端固定連接有與排水道固定連接的滑桿座，每個所述滑塊與遠離虹吸管的滑桿座之間固定連接有第一彈簧，所述安裝板遠離虹吸管的一端其中一角處固定連接有軸座，所述軸座中固定連接有第一軸，所述第一軸上轉動連接有另一組軸座，此組所述軸座靠近虹吸管的一側上固定連接有蓄能水箱，所述蓄能水箱水平方向上靠近軸座的一側上固定連接有配種塊，所述安裝板靠近軸座的一端靠近虹吸管的一側固定連接有限位條。通過蓄能水箱的下沉能夠帶動排污板轉動，避免添加驅動設備，方便維修和保養，并且在蓄能水箱下到指定位置后在重力作用下將其中的水倒出，并被第一彈簧推回原高度，并在配重塊的作用下復位，能夠在不借助外力的條件下實現不斷的提供動力。
進一步的，所述驅動塊內滑動連接有齒條頂塊，所述齒條頂塊與驅動塊內部之間固定連接有第二彈簧，所述污水箱靠近齒條頂塊處開設有直槽，所述直槽內滑動連接有與齒條頂塊固定連接的齒條，所述污水箱位于齒條對應位置處開設有圓槽，所述圓槽內固定連接有機械計時器，所述機械計時器的動力端固定連接有蓄能軸，所述蓄能軸上位于齒條對應位置處固定連接有與齒條嚙合傳動連接的棘輪，所述蓄能軸遠離機械計時器與棘輪的一端轉動連接有與污水箱固定連接的固定板。能夠在續集一定能量后一直保持蓄滿狀態，并只在設備無動作后進行能量釋放。
進一步的，所述蓄能軸遠離機械計時器的一端固定連接有擺動桿，所述擺動桿遠離蓄能軸的一側遠離蓄能軸圓心的一端固定連接有滑柱，所述污水箱靠近驅動塊的一端內位于滑柱對應位置開設有往復槽，所述往復槽內滑動連接有往復桿，所述往復桿靠近滑柱的一端內開設有擺動桿，所述滑柱在擺動桿中相對滑動，所述往復桿伸入污水箱內部的一端固定連接有擋板。在設備無動作一定時間后將實現動作，實現定時功能。
進一步的，所述污水箱內位于擋板對應位置處開設有送藥道，所述污水箱外側位于送藥道對應位置處固定連通連接有藥管，所述藥管遠離送藥道的一端固定連通連接有與污水箱固定連接的藥箱。在設備無動作一段時間后污水箱內污水易腐爛發臭，而在設備運行過程中添加除臭藥物對藥物的消耗十分大，并且效果不佳十分浪費，則在設備停止運動一段時間后添加除臭藥物，避免發臭。
進一步的，所述污水箱底側遠離排水道的一端固定連接有兩個支腳。
與現有技術相比，本一種無動力生活污水處理中心有以下優點：
通過虹吸作用排除污水箱內的污水，并通過過濾盤過濾垃圾的同時利用過濾盤產生離心力甩除附著的垃圾，同時過濾盤的轉動產生渦流將垃圾聚集，能夠通過排污板的轉動將收集的垃圾從排污口中排除，避免垃圾在污水箱中蓄積，通過蓄能水箱的下沉能夠帶動排污板轉動，避免添加驅動設備，方便維修和保養，并且在蓄能水箱下沉到后將其中的水倒出并復位，能夠在不借助外力的條件下實現不斷的提供動力，能夠在續集一定能量后一直保持蓄滿狀態，并只在設備無動作后進行能量釋放，在設備停止運動一段時間后添加除臭藥物，避免發臭。
（發明人：劉建星）
