公布日：2023.12.29
申請日：2023.10.26
分類號：C02F1/44(2023.01)I;B01D65/02(2006.01)I
摘要
本發明公開了一種污水單級薄膜過濾脈沖清堵機構，涉及污水處理篩濾技術領域。它包括單級過濾薄膜、上游管路、下游管路，在單級過濾薄膜局部的兩側，設置有相對扣合設置的收集艙和注入艙，所述收集艙和注入艙均與單級過濾薄膜滑動對接設置；注入艙，連通有脈沖流體發生裝置；收集艙，與外界的沉積回收設備連通；驅動裝置，被構造為用于同步驅動收集艙和注入艙在單級過濾薄膜兩側做單向旋轉的脈沖運動；所述驅動裝置和脈沖流體發生裝置兩者的啟閉通過控制電路聯動控制。本發明可以提高膜濾的過濾效率，降低產能波動。
權利要求書
1.一種污水單級薄膜過濾脈沖清堵機構，其特征在于：包括單級過濾薄膜，被構造用于污水過濾，過濾精度范圍為納濾至微濾的區間；上游管路，被構造用于污水輸入至單級過濾薄膜的進水側；下游管路，被構造用于過濾后水體自單級過濾薄膜的出水側排出；在單級過濾薄膜局部的兩側，設置有相對扣合設置的收集艙和注入艙，所述收集艙和注入艙均與單級過濾薄膜滑動對接設置；所述注入艙，連通有脈沖流體發生裝置；所述的收集艙，通過管路與外界的沉積回收設備連通；所述的管路上設置有控制閥；驅動裝置，被構造為用于同步驅動收集艙和注入艙在單級過濾薄膜兩側做單向旋轉的脈沖運動；所述收集艙與單級過濾薄膜對接的側壁中，在背離旋轉方向的側壁上，設置有單向密封條；所述單向密封條傾斜開啟的方向指向收集艙內；所述驅動裝置和脈沖流體發生裝置兩者通過控制電路的控制交替啟閉，控制閥與脈沖流體發生裝置同步啟閉。
2.根據權利要求1所述的污水單級薄膜過濾脈沖清堵機構，其特征在于：所述脈沖流體發生裝置的流體為空氣。
3.根據權利要求2所述的污水單級薄膜過濾脈沖清堵機構，其特征在于：所述注入艙的供氣管路設置有向注入艙單向導通的單向閥。
4.根據權利要求1所述的污水單級薄膜過濾脈沖清堵機構，其特征在于：上游管路包括封裝上殼；下游管路包括封裝下殼；所述單級過濾薄膜固定封裝在封裝上殼與封裝下殼之間。
5.根據權利要求1所述的污水單級薄膜過濾脈沖清堵機構，其特征在于：收集艙與注入艙通過設置在旋轉軸處的聯動軸聯動；所述在旋轉軸處貫穿設置有封裝環；所述聯動軸貫穿過封裝環且與封裝環轉動密封配合。
6.根據權利要求4和5所述的污水單級薄膜過濾脈沖清堵機構，其特征在于：收集艙的輸出管道自旋轉軸處貫穿過封裝上殼且與封裝上殼轉動密封；注入艙的供給管道自旋轉軸處貫穿過封裝下殼且與封裝下殼轉動密封。
7.根據權利要求6所述的污水單級薄膜過濾脈沖清堵機構，其特征在于：所述封裝上殼與封裝下殼通過法蘭副可拆卸密封連接；所述聯動軸包括設置在收集艙上的凸軸，以及設置在注入長上的凹軸；所述凸軸與凹軸插接配合且軸向聯動。
8.根據權利要求7所述的污水單級薄膜過濾脈沖清堵機構，其特征在于：驅動裝置包括驅動電機以及傳動系統；所述傳動系統的輸出端與收集艙的輸出管道聯動。
9.根據權利要求8所述的污水單級薄膜過濾脈沖清堵機構，其特征在于：封裝下殼內設置有濁度傳感器；所述濁度傳感器與控制電路電連接。
發明內容
本發明所要解決的技術問題，是針對上述存在的技術不足，提供一種污水單級薄膜過濾脈沖清堵機構。
本發明采用的技術方案是：提供一種污水單級薄膜過濾脈沖清堵機構，包括
單級過濾薄膜，被構造用于污水過濾，過濾精度范圍為納濾至微濾的區間；
上游管路，被構造用于污水輸入至單級過濾薄膜的進水側；
下游管路，被構造用于過濾后水體自單級過濾薄膜的出水側排出；
在單級過濾薄膜局部的兩側，設置有相對扣合設置的收集艙和注入艙，所述收集艙和注入艙均與單級過濾薄膜滑動對接設置；所述注入艙，連通有脈沖流體發生裝置；所述的收集艙，通過管路與外界的沉積回收設備連通；所述的管路上設置有控制閥；
驅動裝置，被構造為用于同步驅動收集艙和注入艙在單級過濾薄膜兩側做單向旋轉的脈沖運動；
所述收集艙與單級過濾薄膜對接的側壁中，在背離旋轉方向的側壁上，設置有單向密封條；所述單向密封條傾斜開啟的方向指向收集艙內；
所述驅動裝置和脈沖流體發生裝置兩者通過控制電路的控制交替啟閉；控制閥與脈沖流體發生裝置同步啟閉。
在一些實施例中，脈沖流體發生裝置的流體為空氣。
在一些實施例中，注入艙的供氣管路設置有向注入艙單向導通的單向閥。

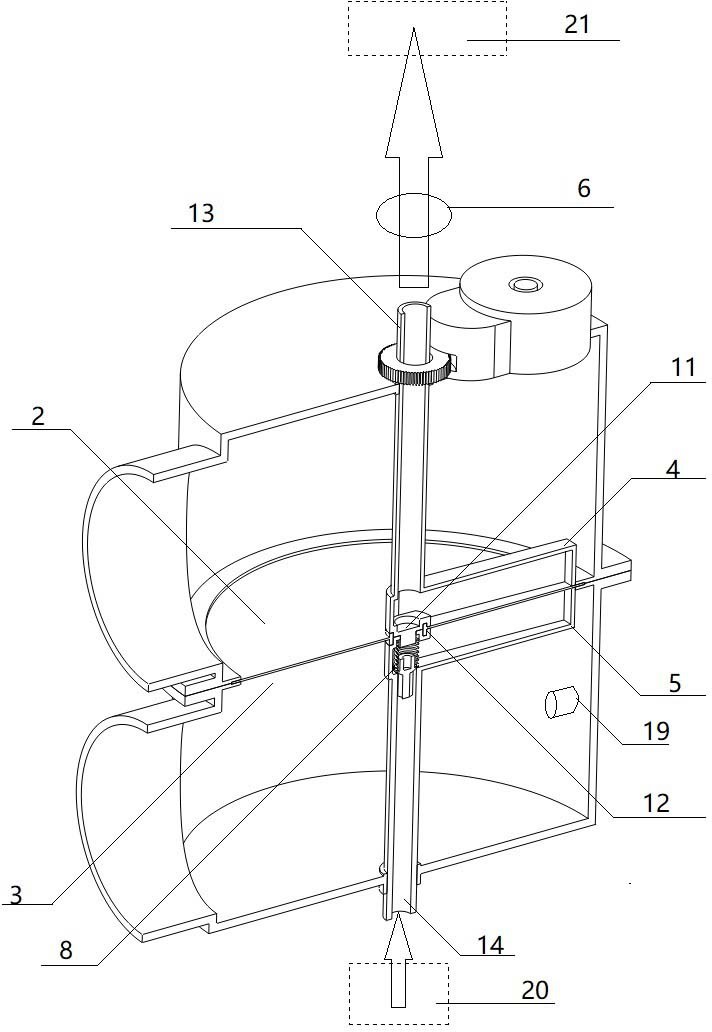

在一些實施例中，上游管路包括封裝上殼；下游管路包括封裝下殼；所述單級過濾薄膜固定封裝在封裝上殼與封裝下殼之間。
在一些實施例中，收集艙與注入艙通過設置在旋轉軸處的聯動軸聯動；所述在旋轉軸處貫穿設置有封裝環；所述聯動軸貫穿過封裝環且與封裝環轉動密封配合。
在一些實施例中，收集艙的輸出管道自旋轉軸處貫穿過封裝上殼且與封裝上殼轉動密封；注入艙的供給管道自旋轉軸處貫穿過封裝下殼且與封裝下殼轉動密封；
在一些實施例中，封裝上殼與封裝下殼通過法蘭副可拆卸密封連接；所述聯動軸包括設置在收集艙上的凸軸，以及設置在注入長上的凹軸；所述凸軸與凹軸插接配合且軸向聯動。
在一些實施例中，驅動裝置包括驅動電機以及傳動系統；所述傳動系統的輸出端與收集艙的輸出管道聯動。
在一些實施例中，封裝下殼內設置有濁度傳感器；所述濁度傳感器與控制電路電連接。
本申請采用的技術方案，驅動裝置和脈沖流體發生裝置兩者通過控制電路的控制交替啟閉，驅動裝置驅動收集艙以及注入艙旋轉時，脈沖流體發生裝置以及控制閥處于關閉狀態，收集艙以及注入艙的艙內壓強和外艙外壓強通過單向密封條的單向導通，而實現壓力平衡；單向密封條旋轉時單向傾斜開啟，不會(huì )刮蹭掉單級過濾薄膜的表面沉積；驅動裝置驅動收集艙以及注入艙旋轉停止時，脈沖流體發生裝置和控制閥處于開啟狀態，向注入艙注入的流體壓力大于艙外的液體壓力，在壓強差的作用下，單向密封條關閉。反沖洗沖下的沉積，以及流體回聚在收集艙內且在壓力作用下通過管路排出。上述動作以一定頻率循環穩定運行，則單級過濾薄膜整體的過濾效率呈現較為穩定且高效的狀態。
（發明人：于磊;周俊超）
