公布日：2023.04.25
申請日：2022.12.26
分類號：C02F1/44(2023.01)I;C02F1/00(2023.01)I
摘要
本發明涉及一種廢水回用處理工藝，特別涉及一種光伏硅棒硅片廢水回用處理工藝。它包括：步驟S1,將硅棒硅片的切磨拋廢水引入收集水箱，經過增壓泵處理后，進入疊片過濾器處理，然后進入耐污染一級超濾裝置；步驟S2,接著依次經中間水箱進入中間水泵后,進入二級超濾裝置，然后依次經超濾水箱和超濾水泵后進入活性炭過濾器，獲得第二復合工藝處理水，步驟S3,將第二復合工藝處理水通入保安過濾器后進入一級高壓泵，然后再依次經過抗污染反滲透裝置、反滲透水泵的處理獲得光伏硅棒硅片廢水回用處理產水后進入純水系統。本發明工藝可以有效地解決普通有機超濾硅棒硅片的切磨拋廢水處理時過濾效果較差、壽命短、占地面積大、膜清洗頻繁等問題。
權利要求書

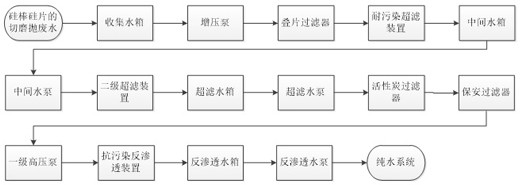

1.一種光伏硅棒硅片廢水回用處理工藝，其特征在于包括：步驟S1,疊片過濾和一級超濾復合工藝：將硅棒硅片的切磨拋廢水引入收集水箱，經過增壓泵處理后，進入疊片過濾器處理，然后進入耐污染一級超濾裝置,獲得第一復合工藝處理水，濁度≦5NTU；步驟S2,二級超濾和活性炭過濾復合工藝：將第一復合工藝處理水依次經中間水箱進入中間水泵后,進入二級超濾裝置，然后依次經超濾水箱和超濾水泵后進入活性炭過濾器，獲得第二復合工藝處理水，濁度≦1NTU；步驟S3,保安過濾和反滲透復合工藝：將第二復合工藝處理水通入保安過濾器后進入一級高壓泵，然后再依次經過抗污染反滲透裝置、反滲透水泵的處理獲得光伏硅棒硅片廢水回用處理產水后進入純水系統,脫鹽率≥97%。

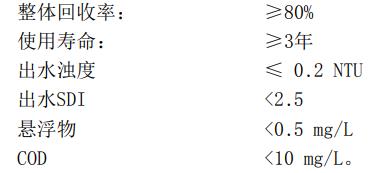

2.根據權利要求1所述的一種光伏硅棒硅片廢水回用處理工藝，其特征在于：光伏硅棒硅片廢水回用處理產水參數如下：
3.根據權利要求2所述的一種光伏硅棒硅片廢水回用處理工藝，其特征在于：有機內壓管式超濾裝置的過濾方式為死端過濾或錯流過濾。
4.根據權利要求3所述的一種光伏硅棒硅片廢水回用處理工藝，其特征在于：有機內壓管式超濾裝置的過濾方式為內壓式過濾方式。
5.根據權利要求4所述的一種光伏硅棒硅片廢水回用處理工藝，其特征在于：有機內壓管式超濾裝置濃水端采用濃水循環方式。
6.根據權利要求5所述的一種光伏硅棒硅片廢水回用處理工藝，其特征在于：有機內壓管式超濾裝置還包括與進廢水側連通的反洗出水管和與產水側連通的反洗進水管。
7.根據權利要求6所述的一種光伏硅棒硅片廢水回用處理工藝，其特征在于：有機內壓管式超濾裝置反洗進水管的清洗液中添加有酸、堿或殺菌劑。
8.根據權利要求7所述的一種光伏硅棒硅片廢水回用處理工藝，其特征在于：有機內壓管式超濾裝置的膜過濾孔的平均孔徑為30nm。
9.根據權利要求8所述的一種光伏硅棒硅片廢水回用處理工藝，其特征在于：在步驟S1和S2之間還包括將第一復合工藝處理水經過廢水回收用處理裝置處理后，再依次經中間水箱進入中間水泵進行二級超濾和活性炭過濾復合工藝；所述廢水回收用處理裝置，包括桶體（1）、桶蓋（3）、內濾筒（8）、內超濾膜（11）、外濾筒（12）和外超濾膜（13），桶體（1）底端連接設有底座（2），桶蓋（3）可拆卸的蓋裝在桶體（1）頂端，桶蓋（3）上連通設有進水管（4），進水管（4）上設有進水閥門（5），桶體（1）底端連通設有排水管（6），排水管（6）上設有排水閥門（7），外濾筒（12）固定安裝在桶體（1）內部底端，外濾筒（12）底端與排水管（6）輸入端連通，內濾筒（8）底端與外濾筒（12）頂端固定連接，外超濾膜（13）固定套裝在外濾筒（12）的圓周外壁上，內濾筒（8）的頂端連通設有對接管（9），進水管（4）的輸出端連通設有管套（10），對接管（9）與管套（10）卡裝，內超濾膜（11）固定套裝在內濾筒（8）的內壁上，桶體（1）右側底端連通設有外排管（14），外排管（14）上設有外排閥門（15），桶體（1）右端與對接管（9）連通的設有內排管（16），內排管（16）上設有內排閥門（17）。
10.根據權利要求9所述的一種光伏硅棒硅片廢水回用處理工藝，其特征在于：桶蓋（3）的頂端連接設有密封墊（21）；所述管套（10）的內壁上設有密封圈（24）。
發明內容
本發明的目的是提供一種光伏硅棒硅片廢水回用處理工藝，該硅棒硅片的切磨拋廢水的處理的工藝設計可以有效地解決普通有機超濾硅棒硅片的切磨拋廢水處理時過濾效果較差、壽命短、占地面積大，膜清洗頻繁等問題。
本發明的上述技術目的是通過以下技術方案得以實現的：一種光伏硅棒硅片廢水回用處理工藝，包括：步驟S1,疊片過濾和一級超濾復合工藝：將硅棒硅片的切磨拋廢水引入收集水箱，經過增壓泵處理后，進入疊片過濾器處理，然后進入耐污染一級超濾裝置,獲得第一復合工藝處理水，濁度≦5NTU；步驟S2,二級超濾和活性炭過濾復合工藝：將第一復合工藝處理水依次經中間水箱進入中間水泵后,進入二級超濾裝置，然后依次經超濾水箱和超濾水泵后進入活性炭過濾器，獲得第二復合工藝處理水，濁度≦1NTU；步驟S3,保安過濾和反滲透復合工藝：將第二復合工藝處理水通入保安過濾器后進入一級高壓泵，然后再依次經過抗污染反滲透裝置、反滲透水泵的處理獲得光伏硅棒硅片廢水回用處理產水后進入純水系統，脫鹽率≥97%。
本發明提供的硅棒硅片的切磨拋廢水的處理裝置采用有機內壓管式超濾裝置對硅棒硅片的切磨拋廢水進行回收處理，充分保證了水中直徑較大的顆粒，如膠體、固體顆粒、病菌、隱性孢子等被完全過濾掉，進而保證了出水不含懸浮物，可以直接使用，過濾效果較好。而且，有機內壓管式超濾裝置采用聚砜材質，具有優異的耐化學腐蝕的性能，因此可以在廣泛的pH值范圍內進行操作，并且耐氧化，可以用來處理加氯處理后的水，以及用強氧化劑進行清洗。有效地解決硅棒硅片的切磨拋廢水處理時過濾效果較差，同時還能保證占地面積小，確保后續膜處理的運行穩定的問題。
作為優選，光伏硅棒硅片廢水回用處理產水參數如下：
作為優選，所述耐污染一級超濾裝置為有機內壓管式超濾裝置，所述二級超濾裝置為外壓式超濾裝置。
相較于物化+傳統超濾的硅棒硅片的切磨拋廢水處理方式，采用有機內壓管式超濾裝置有以下優勢：1、使用壽命更長，可以達到3年以上，而傳統超濾用于硅棒硅片的切磨拋廢水壽命不超過一年；2、采用內壓管式膜+濃水循環的方式，濃水循環量為產水量的2倍，因此膜內流速大，可有效防止顆粒物的沉積，降低膜污堵的頻率，可保證裝置清洗周期延長至約1-3個月；3、采用聚砜（PS）材質內壓?jiǎn)慰坠苁侥�，相較于傳統外壓PVDF管式膜，強度更大，不易斷絲；4、由于不采用物化方式，因此沒有物化藥劑（PAC、PAM）的影響，可有效降低超濾膜的污堵頻率，減少清洗次數，從而提高使用壽命；5、預處理占地面積小，相比傳統的大池體，采用內壓超濾只需常規的室內場地即可。
作為優選，有機內壓管式超濾裝置的過濾方式為死端過濾或錯流過濾。
作為優選，有機內壓管式超濾裝置的過濾方式為內壓式過濾方式。
作為優選，有機內壓管式超濾裝置濃水端采用濃水循環方式，以加大管式膜內流速，防止沉積堵塞。
作為優選，有機內壓管式超濾裝置還包括與進廢水側連通的反洗出水管和與所述產水側連通的反洗進水管。
作為優選，有機內壓管式超濾裝置反洗進水管的清洗液中添加有酸、堿或殺菌劑。
作為優選，有機內壓管式超濾裝置的膜過濾孔的平均孔徑為30nm。
本發明整體工藝采用有機內壓管式超濾裝置、外壓式超濾裝置以及一級反滲透RO處理。
作為優選，在步驟S1和S2之間還包括將第一復合工藝處理水經過廢水回收用處理裝置處理后，再依次經中間水箱進入中間水泵進行二級超濾和活性炭過濾復合工藝；所述廢水回收用處理裝置，包括桶體、桶蓋、內濾筒、內超濾膜、外濾筒和外超濾膜，桶體底端連接設有底座，桶蓋可拆卸的蓋裝在桶體頂端，桶蓋上連通設有進水管，進水管上設有進水閥門，桶體底端連通設有排水管，排水管上設有排水閥門，外濾筒固定安裝在桶體內部底端，外濾筒底端與排水管輸入端連通，內濾筒底端與外濾筒頂端固定連接，外超濾膜固定套裝在外濾筒的圓周外壁上，內濾筒的頂端連通設有對接管，進水管的輸出端連通設有管套，對接管與管套卡裝，內超濾膜固定套裝在內濾筒的內壁上，桶體右側底端連通設有外排管，外排管上設有外排閥門，桶體右端與對接管連通的設有內排管，內排管上設有內排閥門。
本發明的一種廢水回收用處理裝置，還包括四組萬向輪，四組萬向輪均固定安裝在底座底端。
本發明的一種廢水回收用處理裝置，還包括手推把，手推把固定安裝在桶體的左端。
本發明的一種廢水回收用處理裝置，所述手推把的圓周外壁上固定套設有防滑把套。
本發明的一種廢水回收用處理裝置，所述桶蓋的底端連接設有密封墊。
本發明的一種廢水回收用處理裝置，所述桶蓋的頂端連接設有手提把。
本發明的一種廢水回收用處理裝置，所述桶體的前端上設有觀察窗。
本發明的一種廢水回收用處理裝置，所述管套的內壁上設有密封圈。
綜上所述，本發明具有以下有益效果：1、本發明提供的硅棒硅片的切磨拋廢水的處理裝置采用有機內壓管式超濾裝置對硅棒硅片的切磨拋廢水進行回收處理，充分保證了水中直徑較大的顆粒，如膠體、固體顆粒、病菌、隱性孢子等被完全過濾掉，進而保證了出水不含懸浮物，可以直接使用，過濾效果較好。而且，有機內壓管式超濾裝置采用聚砜材質，具有優異的耐化學腐蝕的性能，因此可以在廣泛的pH值范圍內進行操作，并且耐氧化，可以用來處理加氯處理后的水，以及用強氧化劑進行清洗。有效地解決硅棒硅片的切磨拋廢水處理時過濾效果較差，同時還能保證占地面積小，確保后續膜處理的運行穩定的問題；2、本發明的一種廢水回收用處理裝置，首先在使用時，外排閥門和內排閥門均關閉，進水閥門和排水閥門均打開，廢水通過進水管進入到內濾筒內，廢水通過內超濾膜由內向外流出進行第一次過濾，微小顆粒被內超濾膜截留在了內濾筒內部，經過一次過濾后的水從內濾筒內流入到桶體中，再通過外超濾膜由外向內進行第二次過濾，微小顆粒被外超濾膜截留在了桶體內部，經二次過濾后的水則進入外濾筒內，然后通過排水管排出，當需要清洗時，將排水閥門關閉，外排閥門和內排閥門打開，通過進水管向內濾筒內補充清水，一部分清水對內濾筒內的微小顆粒沖刷，并順著內排管將微小顆粒排出帶走，另一部分清水則透過內超濾膜進入到桶體內，對桶體的內部進行洗刷，使桶體內部的微小顆粒隨著水流由外排管排出，該裝置采用內壓式超濾搭配外壓式超濾，來對廢水進行過處理，使廢水經過內外雙重過濾，而且裝置結構緊湊，從而能夠有效減少占地面積，提高過濾效果，通過定期對膜進行沖刷清洗，可以有效避免出現堵膜，確保膜處理運行的穩定性；3、采用內壓管式膜+濃水循環的方式，濃水循環量為產水量的2倍，因此膜內流速大，可有效防止顆粒物的沉積，降低膜污堵的頻率，可保證裝置清洗周期延長至約1-3個月。
（發明人：任曉哲;沈海軍;周江;秦小偉;顧家嶸;胡昊）
