公布日：2022.04.01
申請日：2021.12.24
分類號：C02F11/04(2006.01)I;C02F11/122(2019.01)I;C02F11/18(2006.01)I;C02F11/00(2006.01)I;C02F11/147(2019.01)I;C02F11/127(2019.01)I;C10L3/08(2006.01)I;
B09B3/65(2022.01)I;B09B3/35(2022.01)I;B09B101/70(2022.01)N
摘要
本發明屬于污泥處理技術領域，公開了一種耦合嵌入式熱水解的污泥與餐廚協同消化工藝。該協同消化工藝包括：1)餐廚垃圾篩分制漿，初沉污泥除砂除渣；2)餐廚垃圾和初沉污泥混合進行一級協同厭氧消化；3)一級協同厭氧消化產物與剩余活性污泥混合后離心脫水；4)脫水泥餅熱水解；5)熱水解污泥除砂處理；6)稀釋換熱；7)二級厭氧消化；8)板框脫水；9)濾液厭氧氨氧化處理；10)泥餅養分復配生產有機營養土。本發明充分利用了污泥與餐廚在物料性質上的良好互補性，優化了熱水解配置，減少難降解物質的生成，節省熱水解投資；提高了沼氣產率和沼氣產量，基于區域有機固廢的集中處理模式實現了污水處理廠的能源自給。
權利要求書
1.一種耦合嵌入式熱水解的污泥與餐廚協同消化工藝，其特征在于，該協同消化工藝包括：S1：將餐廚垃圾進行篩分制漿處理；將初沉污泥進行除砂除渣處理；S2：將步驟S1的已制漿的餐廚垃圾和除砂除渣后的初沉污泥混合并進行一級協同厭氧消化處理，得到一級協同厭氧消化產物和第一沼氣；S3：將所述一級協同厭氧消化產物與來自污水處理廠水區的剩余活性污泥混合并進行離心脫水處理，得到脫水泥餅和第一濾液；S4：將所述脫水泥餅進行熱水解處理，得到熱水解污泥；S5：將所述熱水解污泥進行除砂處理；S6：將經除砂處理的熱水解污泥進行稀釋換熱，至熱水解污泥的含水率為88％～92％，溫度為37℃～55℃；S7：將經稀釋換熱的熱水解污泥進行二級厭氧消化處理，得到消化污泥和第二沼氣；S8：將所述消化污泥進行板框脫水處理，得到板框泥餅和第二濾液；S9：將步驟S3得到的第一濾液和步驟S8得到的第二濾液送入厭氧氨氧化單元進行脫氮處理，得到厭氧氨氧化出水回流至所述污水處理廠水區進行處理；S10：將所述板框泥餅通過養分復配生產有機營養土。
2.根據權利要求1所述的耦合嵌入式熱水解的污泥與餐廚協同消化工藝，其中，在步驟S1中，所述篩分制漿處理包括：將去除塑料和/或金屬的餐廚垃圾依次進行破碎和制漿處理。
3.根據權利要求1所述的耦合嵌入式熱水解的污泥與餐廚協同消化工藝，其中，在步驟S2中，已制漿的餐廚垃圾和除砂除渣后的初沉污泥的混合物料的含水率范圍為94％～95％，所述一級協同厭氧消化處理的運行溫度范圍為37～55℃，所述一級協同厭氧消化處理的水力停留時間范圍為15～20d。
4.根據權利要求1所述的耦合嵌入式熱水解的污泥與餐廚協同消化工藝，其中，在步驟S3中，將所述一級協同厭氧消化產物與剩余活性污泥在脫水貯泥池中進行混合，并向所述脫水貯泥池中加入聚丙烯酰胺，得到預脫水混合物；將所述預脫水混合物泵入離心式污泥脫水機進行離心脫水處理，得到所述脫水泥餅和第一濾液。
5.根據權利要求4所述的耦合嵌入式熱水解的污泥與餐廚協同消化工藝，其中，所述脫水泥餅含水率控制在75％～80％。
6.根據權利要求4所述的耦合嵌入式熱水解的污泥與餐廚協同消化工藝，其中，以所述預脫水混合物的干固的總重量計，所述聚丙烯酰胺的用量為3‰～5‰。
7.根據權利要求1所述的耦合嵌入式熱水解的污泥與餐廚協同消化工藝，其中，在步驟S4中，所述熱水解處理的反應壓力范圍為0.6～1.0MPa，反應溫度范圍為160℃～180℃，反應持續時間范圍為30～60min。
8.根據權利要求1所述的耦合嵌入式熱水解的污泥與餐廚協同消化工藝，其中，在步驟S7中，所述二級厭氧消化處理的運行溫度范圍為37～55℃，所述二級厭氧消化處理的水力停留時間范圍為12～20d。
9.根據權利要求1所述的耦合嵌入式熱水解的污泥與餐廚協同消化工藝，其中，將步驟S2得到的第一沼氣和步驟S7得到的第二沼氣送入沼氣柜進行儲存并通過脫硫裝置進行脫硫處理；然后將脫硫后的沼氣進入熱電聯產單元生產12.5～15bar的飽和蒸汽供給進行所述熱水解處理的系統。
10.根據權利要求1所述的耦合嵌入式熱水解的污泥與餐廚協同消化工藝，其中，在步驟S8中，所述板框泥餅含水率控制在60％以下。
發明內容
本發明的目的是針對現有技術的缺陷，提出一種耦合嵌入式熱水解的污泥與餐廚協同消化工藝。本發明利用了污泥與餐廚在物料性質上的良好互補性，優化了熱水解在高級厭氧消化工藝系統中的配置，進而緩解了污泥消化氨抑制風險；同時減少難降解物質的生成，節省熱水解投資；提高沼氣產率、增加沼氣產量，基于區域有機固廢的集中處理模式實現污水處理廠的能源自給，并保證有機營養土滿足相關施用標準。

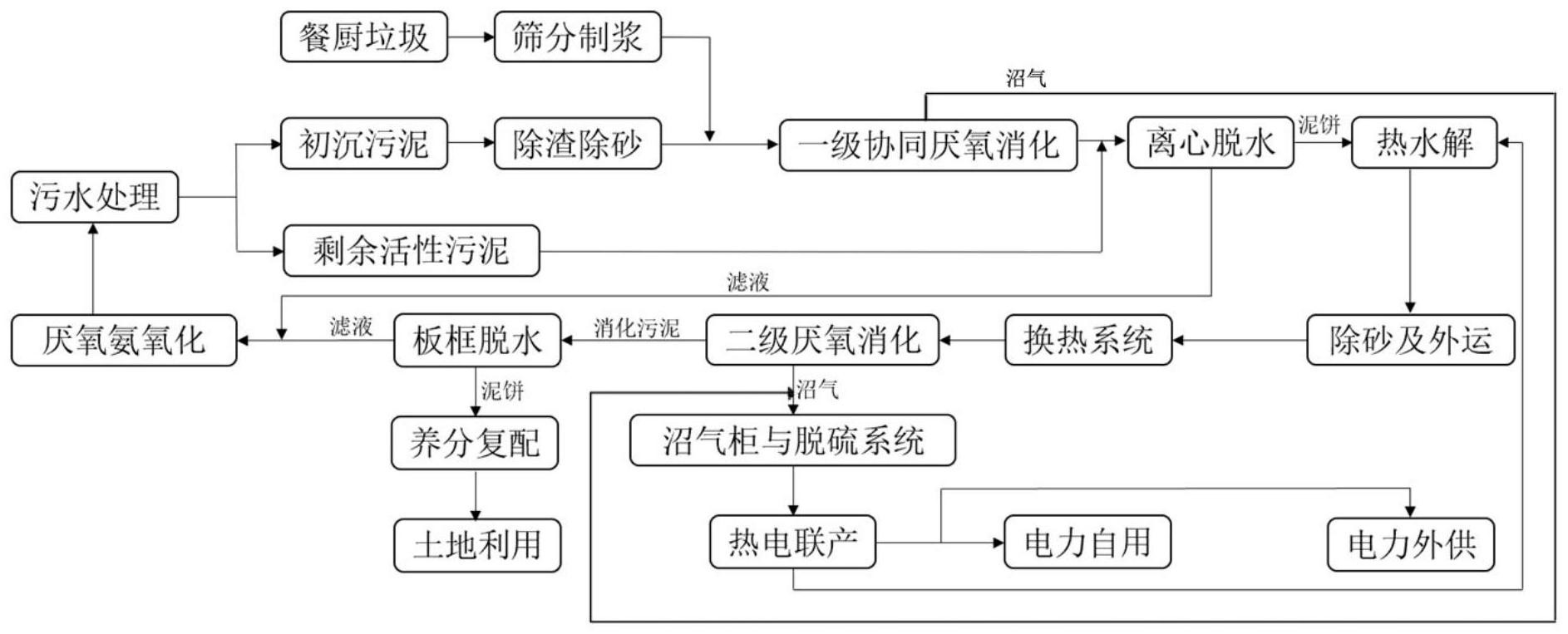

為了實現上述目的，本發明提供了一種耦合嵌入式熱水解的污泥與餐廚協同消化工藝，該協同消化工藝包括：
S1：將餐廚垃圾進行篩分制漿處理；將初沉污泥進行除砂除渣處理；
S2：將步驟S1的已制漿的餐廚垃圾和除砂除渣后的初沉污泥混合并進行一級協同厭氧消化處理，得到一級協同厭氧消化產物和第一沼氣；
S3：將所述一級協同厭氧消化產物與來自污水處理廠水區的剩余活性污泥混合并進行離心脫水處理，得到脫水泥餅和第一濾液；
S4：將所述脫水泥餅進行熱水解處理，得到熱水解污泥；
S5：將所述熱水解污泥進行除砂處理；
S6：將經除砂處理的熱水解污泥進行稀釋換熱，至熱水解污泥的含水率為88％～92％，溫度為37℃～55℃；
S7：將經稀釋換熱的熱水解污泥進行二級厭氧消化處理，得到消化污泥和第二沼氣；
S8：將所述消化污泥進行板框脫水處理，得到板框泥餅和第二濾液；
S9：將步驟S3得到的第一濾液和步驟S8得到的第二濾液送入厭氧氨氧化單元進行脫氮處理，得到厭氧氨氧化出水回流至所述污水處理廠水區進行處理；
S10：將所述板框泥餅通過養分復配生產有機營養土。
根據本發明，優選地，在步驟S1中，所述篩分制漿處理包括：將去除塑料和/或金屬的餐廚垃圾依次進行破碎和制漿處理。
在本發明中，將初沉污泥進行除砂除渣處理得到的砂渣外運處置。
根據本發明，優選地，在步驟S2中，已制漿的餐廚垃圾和除砂除渣后的初沉污泥的混合物料的含水率范圍為94％～95％，所述一級協同厭氧消化處理的運行溫度范圍為37～55℃，所述一級協同厭氧消化處理的水力停留時間范圍為15～20d。
在本發明中，在步驟S2中，將已制漿的餐廚垃圾無需油水分離，直接和除砂除渣后的初沉污泥混合，混合物料泵入一級協同厭氧反應器進行厭氧消化得到一級協同厭氧消化產物和第一沼氣。
根據本發明，優選地，在步驟S3中，將所述一級協同厭氧消化產物與剩余活性污泥在脫水貯泥池中進行混合，并向所述脫水貯泥池中加入聚丙烯酰胺，得到預脫水混合物；將所述預脫水混合物泵入離心式污泥脫水機進行離心脫水處理，得到所述脫水泥餅和第一濾液。
根據本發明，優選地，所述脫水泥餅含水率控制在75％～80％。
根據本發明，優選地，以所述預脫水混合物的干固的總重量計，所述聚丙烯酰胺的用量為3‰～5‰。
根據本發明，優選地，在步驟S4中，所述熱水解處理的反應壓力范圍為0.6～1.0MPa，反應溫度范圍為160℃～180℃，反應持續時間范圍為30～60min。
在本發明中，將脫水泥餅通過柱塞泵進入熱水解緩沖料倉，隨后通過螺桿泵進入進行所述熱水解處理的系統。將所述熱水解污泥進行除砂處理。
根據本發明，優選地，在步驟S7中，所述二級厭氧消化處理的運行溫度范圍為37～55℃，所述二級厭氧消化處理的水力停留時間范圍為12～20d。
根據本發明，優選地，將步驟S2得到的第一沼氣和步驟S7得到的第二沼氣送入沼氣柜進行儲存并通過脫硫裝置進行脫硫處理；然后將脫硫后的沼氣進入熱電聯產單元生產12.5～15bar的飽和蒸汽供給進行所述熱水解處理的系統，在本發明中，生產的電能優先自用，富余電能外供。
根據本發明，優選地，在步驟S8中，所述板框泥餅含水率控制在60％以下。
在本發明中，將所述消化污泥通過螺桿泵進入調節池，并投加4‰～6％的板框藥劑進行調理，將調理好的污泥進入板框脫水機進行脫水處理。
在本發明中，將所述板框泥餅破碎后根據施用地的需求進行養分復配，按照本領域公知的相關規范進行施用。
本發明的技術方案的有益效果如下：
1.本發明中，將易降解的餐廚垃圾與初沉污泥先進行一級協同厭氧消化，充分利用污泥與餐廚在物料性質上的良好互補性，優化有機物配比及pH，調節消化體系碳氮比，緩解污泥消化氨抑制風險；
2.本發明中，一級協同厭氧消化產物與剩余污泥混合脫水后進行熱水解，充分利用了熱水解對初沉污泥和剩余污泥的作用效果不同，減少難降解物質的生成，并優化熱水解配置，節省熱水解投資；
3.本發明采用的工藝，可提高沼氣產率、增加沼氣產量，基于區域有機固廢的集中處理模式實現污水處理廠的能源自給，并保證有機營養土滿足相關施用標準。
（發明人：王佳偉;齊利格娃;李偉;任征然;文洋;孫冀壚;劉垚）
