公布日：2023.12.08
申請日：2023.10.09
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/28(2023.01)N;C02F3/30(2023.01)N;C02F3/34(2023.01)N
摘要
本發明公布了一種基于MABR的污水處理工藝，包括一體化集成在混凝土箱中的污水收集池、厭氧池、MABR反應池、二沉池和中間水池，二沉池的底部連接污泥濃縮池和污泥存儲池，MABR反應池內布置有MABR模塊，MABR模塊包括曝氣膜和微生物膜，微生物膜沿背離曝氣膜的方向依次為好氧硝化層、過渡層兼氧和厭氧反硝化層，本發明的有益效果是，采用中空纖維膜作為曝氣膜，比表面積較大，有利于生物量的積累，微生物附著生長在膜的表面，不會(huì )被曝氣沖刷；氧氣和污染物進入生物膜的方向相反，微生物膜獨特的氧化還原分層結構，可以同時進行硝化和反硝化反應，可在低碳氧比的情況下實現總氮的高效去除；在曝氣的過程中，沒有氣泡的產生，可以提高溶氧效率，降低能耗。
權利要求書

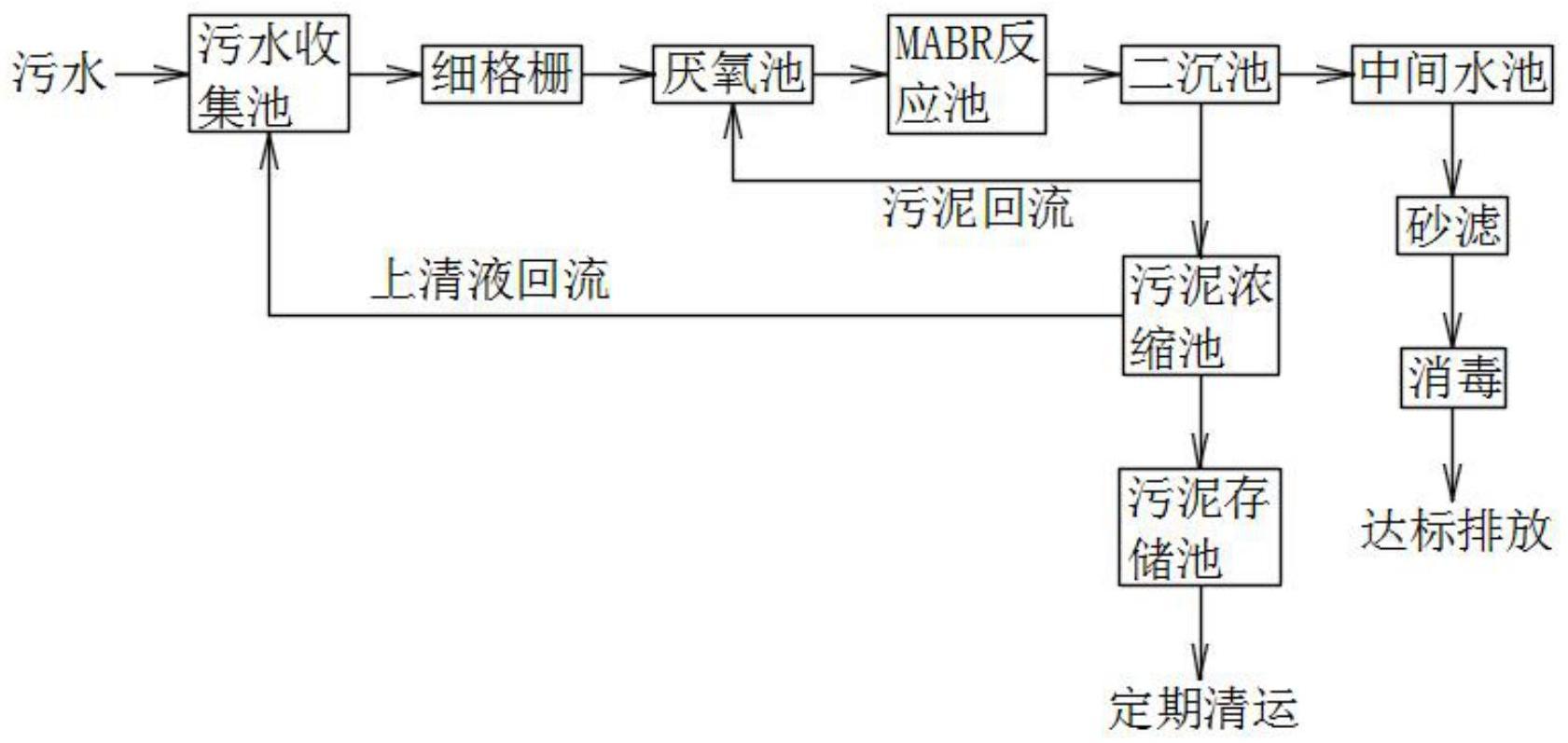

1.一種基于MABR的污水處理工藝，其特征在于，包括一體化集成在混凝土箱中的污水收集池、厭氧池、MABR反應池、二沉池和中間水池，所述二沉池的底部連接污泥濃縮池和污泥存儲池，所述MABR反應池內布置有MABR模塊，污水經管網收集進入污水收集池，通過污水提升泵提升污水，并經過細格柵的過濾攔截大塊懸浮物后依次進入厭氧池、MABR反應池和二沉池處理，通過MABR模塊對污水進行處理，污水在二沉池進行泥水分離，二沉池的上部清液自留至中間水池，并依次經過砂濾和消毒后排放，二沉池的底部污泥經過污泥泵輸送到污泥濃縮池中或回流到厭氧池中，污泥濃縮池的上層清液回流到污水收集池，濃縮后的污泥進入污泥存儲池后定期清運。
2.根據權利要求1所述的一種基于MABR的污水處理工藝，其特征在于，所述MABR模塊包括曝氣膜和微生物膜，通過中空纖維曝氣膜作為微生物附著載體，MABR模塊安裝在鋼架中形成膜箱，膜箱放置在MABR反應池中，通過風機向中空纖維曝氣膜中輸入空氣。
3.根據權利要求2所述的一種基于MABR的污水處理工藝，其特征在于，所述微生物膜沿背離曝氣膜的方向依次為好氧硝化層、過渡層兼氧和厭氧反硝化層。
4.根據權利要求3所述的一種基于MABR的污水處理工藝，其特征在于，所述生物膜由微生物以及胞外多聚物組成，包括細菌、真菌、藻類、原生動物和后生動物。
5.根據權利要求4所述的一種基于MABR的污水處理工藝，其特征在于，所述曝氣膜的曝氣過程以曝氣膜兩側的氧氣溶解濃度差作為推動力，利用氧氣在曝氣膜中的溶解和擴散作用，使氧氣以單分子形式向水中擴散，供氧的速率由以下公式計算：
其中，
為氧氣傳遞速率；KL為擴散系數，m/s；A為曝氣膜的比表面積；Cs為氣液界面的氧氣溶解濃度；C為液相中氧氣的實際溶解濃度。
6.根據權利要求5所述的一種基于MABR的污水處理工藝，其特征在于，所述MABR模塊工作時，風機將空氣抽取到中空曝氣膜中，在曝氣膜兩側的氧氣溶解濃度差的推動下，氧氣經微生物膜擴撒到污水中，污水中的污染物在濃差驅動和微生物吸附的作用下進入生物膜，并經過生物代謝和增殖被微生物利用，使污水中的污染物同化為微生物菌體固定在生物膜上或分解成無機代謝產物。
7.根據權利要求6所述的一種基于MABR的污水處理工藝，其特征在于，所述生物膜工作時，緊靠曝氣膜的位置氧氣濃度最大，為好氧硝化層，分布亞硝化菌和硝化菌，硝化速率最大；中間為過渡兼氧層，此層臨近水流主體，有機物濃度較高，同時最外層的厭氧菌代謝也會(huì )發生低分子有機物，形成較高的C/N比，有利于獲得高反硝化速率，節省外加碳源的投加；最外層的厭氧硝化層有利于控制生物膜厚度，可減少污泥產量；由于MABR膜絲上的生物膜逐層形成好氧硝化層、過渡兼氧層和厭氧反硝化層等功能區，為硝化反硝化提供了反應機理，無需內回流。
發明內容
為解決上述問題，本發明提供了一種基于MABR的污水處理工藝，本發明是通過以下技術方案來實現的。
一種基于MABR的污水處理工藝，包括一體化集成在混凝土箱中的污水收集池、厭氧池、MABR反應池、二沉池和中間水池，所述二沉池的底部連接污泥濃縮池和污泥存儲池，所述MABR反應池內布置有MABR模塊，污水經管網收集進入污水收集池，通過污水提升泵提升污水，并經過細格柵的過濾攔截大塊懸浮物后依次進入厭氧池、MABR反應池和二沉池處理，通過MABR模塊對污水進行處理，污水在二沉池進行泥水分離，二沉池的上部清液自留至中間水池，并依次經過砂濾和消毒后排放，二沉池的底部污泥經過污泥泵輸送到污泥濃縮池中或回流到厭氧池中，污泥濃縮池的上層清液回流到污水收集池，濃縮后的污泥進入污泥存儲池后定期清運。
優選的，所述MABR模塊包括曝氣膜和微生物膜，通過中空纖維曝氣膜作為微生物附著載體，MABR模塊安裝在鋼架中形成膜箱，膜箱放置在MABR反應池中，通過風機向中空纖維曝氣膜中輸入空氣。
優選的，所述微生物膜沿背離曝氣膜的方向依次為好氧硝化層、過渡層兼氧和厭氧反硝化層。
優選的，所述生物膜由微生物以及胞外多聚物組成，包括細菌、真菌、藻類、原生動物和后生動物。
優選的，所述曝氣膜的曝氣過程以曝氣膜兩側的氧氣溶解濃度差作為推動力，利用氧氣在曝氣膜中的溶解和擴散作用，使氧氣以單分子形式向水中擴散，供氧的速率由以下公式計算：
其中，
為氧氣傳遞速率；KL為擴散系數，m/s；A為曝氣膜的比表面積；Cs為氣液界面的氧氣溶解濃度；C為液相中氧氣的實際溶解濃度。
優選的，所述MABR模塊工作時，風機將空氣抽取到中空曝氣膜中，在曝氣膜兩側的氧氣溶解濃度差的推動下，氧氣經微生物膜擴撒到污水中，污水中的污染物在濃差驅動和微生物吸附的作用下進入生物膜，并經過生物代謝和增殖被微生物利用，使污水中的污染物同化為微生物菌體固定在生物膜上或分解成無機代謝產物。
優選的，所述生物膜工作時，緊靠曝氣膜的位置氧氣濃度最大，為好氧硝化層，分布亞硝化菌和硝化菌，硝化速率最大；中間為過渡兼氧層，此層臨近水流主體，有機物濃度較高，同時最外層的厭氧菌代謝也會(huì )發生低分子有機物，形成較高的C/N比，有利于獲得高反硝化速率，節省外加碳源的投加；最外層的厭氧硝化層有利于控制生物膜厚度，可減少污泥產量；由于MABR膜絲上的生物膜逐層形成好氧硝化層、過渡兼氧層和厭氧反硝化層等功能區，為硝化反硝化提供了反應機理，無需內回流。
本發明的有益效果是，采用中空纖維膜作為曝氣膜，比表面積較大，有利于生物量的積累，微生物附著生長在膜的表面，不會(huì )被曝氣沖刷；氧氣和污染物進入生物膜的方向相反，微生物膜獨特的氧化還原分層結構，可以同時進行硝化和反硝化反應，可在低碳氧比的情況下實現總氮的高效去除；在曝氣的過程中，沒有氣泡的產生，可以提高溶氧效率，降低能耗。
（發明人：王碧云;孫艾林;許雪煌）
