公布日：2023.03.14
申請日：2022.11.10
分類號：C02F11/148(2019.01)I;C02F11/13(2019.01)I
摘要
本發明公開了一種具有除臭功能的污泥干燥減量化裝置，包括放置架，所述放置架的頂部設置有干燥機構，所述放置架的頂部設置有處理機構，所述處理機構包括處理桶，所述處理桶放置在放置架的頂部，所述處理桶的頂部安裝有桶蓋，所述桶蓋的頂部安裝有伺服電機，所述放置架的頂部設置有儲料箱，所述放置架的頂部設置有儲液箱，所述儲液箱的頂部固定貫穿有第一水管，所述儲液箱的頂部安裝有水泵，所述儲料箱的頂部固定貫穿有第一粉管，所述儲料箱的頂部安裝有風機，本發明通過設置處理機構，可以有效地去除污泥中的臭氣和磷，即有效地避免后期對污泥進行干燥時，有刺激性氣味的臭氣從出氣管流出，污染環境的情況。
權利要求書

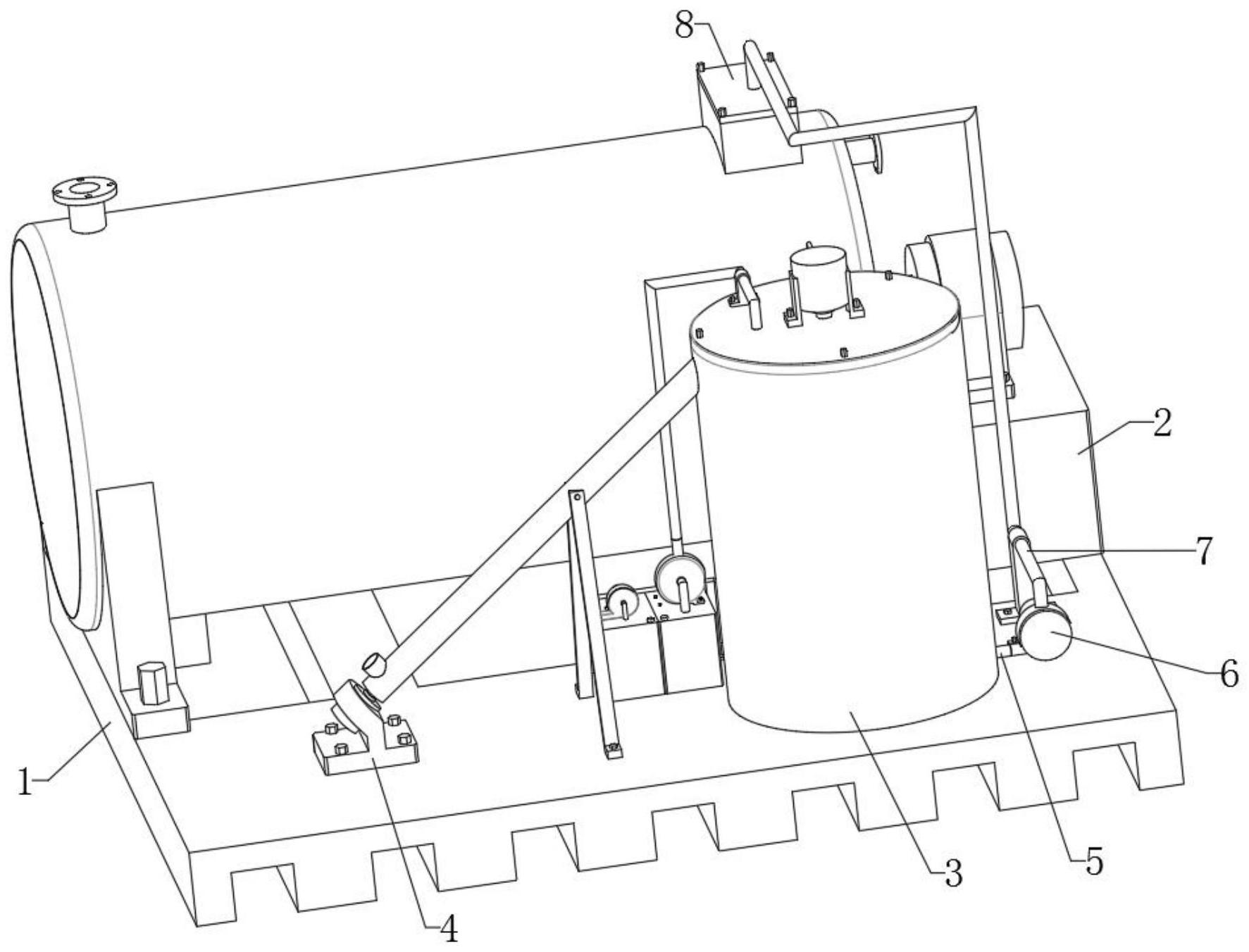

1.一種具有除臭功能的污泥干燥減量化裝置，包括放置架(1)，其特征在于：所述放置架(1)的頂部設置有干燥機構(2)，所述放置架(1)的頂部設置有處理機構(3)；所述處理機構(3)包括處理桶(301)，所述處理桶(301)放置在放置架(1)的頂部，所述處理桶(301)的頂部安裝有桶蓋(302)，所述桶蓋(302)的頂部安裝有伺服電機(303)，所述放置架(1)的頂部設置有儲料箱(304)，所述放置架(1)的頂部設置有儲液箱(305)，所述儲液箱(305)的頂部固定貫穿有第一水管(306)，所述儲液箱(305)的頂部安裝有水泵(307)，所述儲料箱(304)的頂部固定貫穿有第一粉管(308)，所述儲料箱(304)的頂部安裝有風機(309)，所述風機(309)的出粉口安裝有空心塊(310)，所述空心塊(310)的內部固定套接有第二粉管(311)，所述水泵(307)的出水端安裝有第二水管(312)，所述桶蓋(302)的底部固定貫穿有空心管(313)，所述空心管(313)的出口端安裝有噴頭(318)，所述桶蓋(302)的頂部活動貫穿有轉桿(314)，所述轉桿(314)的外表面等距分布固定有多個攪拌板(315)。
2.根據權利要求1所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述水泵(307)的進水端與第一水管(306)的出水端相連接，所述風機(309)的進粉端與第一粉管(308)的出粉端相連接。
3.根據權利要求1所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述空心管(313)的進水端與第二水管(312)的出水端相連接，所述伺服電機(303)的輸出端與轉桿(314)的頂部相安裝，所述第二粉管(311)的出粉端活動貫穿桶蓋(302)的頂部。
4.根據權利要求1所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述第二水管(312)的外壁活動套接有第一穩定架(316)，所述第一穩定架(316)安裝在桶蓋(302)的頂部，所述第二粉管(311)的外壁活動套接有兩個第二穩定架(317)，且兩個第二穩定架(317)安裝在放置架(1)的頂部。
5.根據權利要求1所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述干燥機構(2)包括放置臺(201)，所述放置臺(201)放置在放置架(1)的頂部，所述放置臺(201)的頂部安裝有減速電機(202)。
6.根據權利要求1所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述放置架(1)的頂部安裝有兩個安裝座(204)，兩個所述安裝座(204)的內部之間固定有桶體(205)。
7.根據權利要求6所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述桶體(205)的內部轉動連接有絞龍(203)，所述絞龍(203)的一端與減速電機(202)的輸出端相安裝，所述絞龍(203)的另一端滑動嵌設在桶體(205)的內壁。
8.根據權利要求6所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述桶體(205)的外壁固定貫穿有出氣管(206)，所述桶體(205)的一側固定貫穿有進氣管(207)，所述桶體(205)的外壁固定貫穿有進料管(208)，所述桶體(205)的外壁固定貫穿有出料管(209)。
9.根據權利要求8所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述放置架(1)的頂部安裝有上料機(4)，所述上料機(4)的出料端活動貫穿處理桶(301)的外壁，所述處理桶(301)的外壁固定貫穿有出泥管(5)，所述放置架(1)的頂部安裝有污泥泵(6)，所述污泥泵(6)的進泥端與出泥管(5)的出泥端相連接。
10.根據權利要求9所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述污泥泵(6)的出泥端安裝有泥管本體(7)，所述進料管(208)的頂部安裝有空心板(8)，所述泥管本體(7)的出泥端固定套接在空心板(8)的內部，所述泥管本體(7)的外壁活動套接有穩定座(9)，所述穩定座(9)安裝在放置架(1)的頂部。
發明內容
本發明的目的在于提供一種具有除臭功能的污泥干燥減量化裝置，可以有效地避免污泥干燥減量化裝置在進行污泥干燥時，其裝置出氣端散發出刺激性氣味的氣體，污染環境的情況。
為實現上述目的，本發明提供如下技術方案：一種具有除臭功能的污泥干燥減量化裝置，包括放置架，所述放置架的頂部設置有干燥機構，所述放置架的頂部設置有處理機構；
所述處理機構包括處理桶，所述處理桶放置在放置架的頂部，所述處理桶的頂部安裝有桶蓋，所述桶蓋的頂部安裝有伺服電機，所述放置架的頂部設置有儲料箱，所述放置架的頂部設置有儲液箱，所述儲液箱的頂部固定貫穿有第一水管，所述儲液箱的頂部安裝有水泵，所述儲料箱的頂部固定貫穿有第一粉管，所述儲料箱的頂部安裝有風機，所述風機的出粉口安裝有空心塊，所述空心塊的內部固定套接有第二粉管，所述水泵的出水端安裝有第二水管，所述桶蓋的底部固定貫穿有空心管，所述空心管的出口端安裝有噴頭，所述桶蓋的頂部活動貫穿有轉桿，所述轉桿的外表面等距分布固定有多個攪拌板。
優選的，所述水泵的進水端與第一水管的出水端相連接，所述風機的進粉端與第一粉管的出粉端相連接。
優選的，所述空心管的進水端與第二水管的出水端相連接，所述伺服電機的輸出端與轉桿的頂部相安裝，所述第二粉管的出粉端活動貫穿桶蓋的頂部。
優選的，所述第二水管的外壁活動套接有第一穩定架，所述第一穩定架安裝在桶蓋的頂部，所述第二粉管的外壁活動套接有兩個第二穩定架，且兩個第二穩定架安裝在放置架的頂部。
優選的，所述干燥機構包括放置臺，所述放置臺放置在放置架的頂部，所述放置臺的頂部安裝有減速電機。
優選的，所述放置架的頂部安裝有兩個安裝座，兩個所述安裝座的內部之間固定有桶體。
優選的，所述桶體的內部轉動連接有絞龍，所述絞龍的一端與減速電機的輸出端相安裝，所述絞龍的另一端滑動嵌設在桶體的內壁。
優選的，所述桶體的外壁固定貫穿有出氣管，所述桶體的一側固定貫穿有進氣管，所述桶體的外壁固定貫穿有進料管，所述桶體的外壁固定貫穿有出料管。
優選的，所述放置架的頂部安裝有上料機，所述上料機的出料端活動貫穿處理桶的外壁，所述處理桶的外壁固定貫穿有出泥管，所述放置架的頂部安裝有污泥泵，所述污泥泵的進泥端與出泥管的出泥端相連接。
優選的，所述污泥泵的出泥端安裝有泥管本體，所述進料管的頂部安裝有空心板，所述泥管本體的出泥端固定套接在空心板的內部，所述泥管本體的外壁活動套接有穩定座，所述穩定座安裝在放置架的頂部。
與現有技術相比，本發明的有益效果是：
1、本發明通過設置處理機構，當需要對污泥進行除臭和除磷操作時，此時向儲料箱的內部倒入適量的硫酸亞鐵粉末，向儲液箱的內部倒入植物液除臭劑，之后利用上料機污泥送入處理桶的內部，與此同時，啟動水泵，此時啟動的水泵會(huì )直接通過第一水管和第二水管的配合，直接將儲液箱內部的植物液除臭劑慢慢吸走，導流到空心管的內部，接著直接進入噴頭的內部，之后從噴頭的出口噴出，噴灑在從上料機出口流出的污泥表面，與此同時，啟動風機，這時啟動的風機會(huì )在第一粉管、第二粉管和空心塊的配合下，直接將儲料箱內部的硫酸亞鐵粉末給吸出，噴灑在被淋有植物液除臭劑污泥的表面，再之后被噴灑植物液除臭劑和硫酸亞鐵粉末的污泥會(huì )并不斷地在處理桶的內壁底部堆積，當處理桶的內部放入適量的污泥時，此時直接停止上料機的污泥上料，同時關閉水泵和風機，接著直接啟動伺服電機，此時啟動的伺服電機通過轉桿配合，接帶動所有的攪拌板對污泥、植物液除臭劑和硫酸亞鐵粉末混合物進行攪拌，這時植物液除臭劑中的有效除臭分子中間含有具有生物活性、化學活性、共軛雙鍵等活性基團，會(huì )與污泥中不同的異味發生作用，以達到除臭的目的，同時硫酸亞鐵粉末也會(huì )將污泥中的含有的磷給同步去除掉，此方法可以有效地去除污泥中的臭氣和磷，即有效地避免后期對污泥進行干燥時，有刺激性氣味的臭氣從出氣管流出，污染環境的情況。
2、本發明設通過設置干燥機構，當污泥臭味和磷被去除后，需要進行下一步干燥時，此時直接啟動污泥泵，同時通過出泥管、空心板、進料管和泥管的配合，直接將除臭、除磷后的污泥給送到桶體的內部，與此同時，將進氣管的進氣端通入帶有高溫的氣體，同時啟動減速電機，這時啟動的減速電機會(huì )帶動絞龍發生轉動，同時通過桶體的配合，直接帶動進入桶體內部的污泥慢慢地移動，而這時進入桶體內部的高溫氣體會(huì )直接將慢慢移動的污泥進行干燥操作，當污泥快要接觸到出料管的進口時，此時污泥幾乎完全被干燥，當被干燥的污泥接觸到出料管的進口時，此時污泥會(huì )在自身重力的作用下，直接從出料管出口流出，同時干燥污泥后的氣體會(huì )直接從出氣管的出口排出，此方法可以有效地對污泥進行干燥操作，即有效地實現污泥減量化操作。
（發明人：工炳勝;許久強;王繼民;楊春生;孫猛）
