公布日：2023.03.14
申請日：2022.11.28
分類號：C02F11/13(2019.01)I;B01D46/10(2022.01)I;B01D46/681(2006.01)I;B01D46/88(2022.01)I;B08B9/087(2006.01)I
摘要
本發明公開了一種環保型污泥干燥用循環式烘干裝置，包括烘干筒、固定安裝在所述烘干筒上端左右兩側的螺旋輸料裝置以及卡合連接在所述烘干筒下端的下料板，加熱筒，所述加熱筒的內部安裝有第一加熱裝置，且第一加熱裝置貼合設置在螺旋輸料裝置的外表面，活動板，所述活動板固定連接在呈空心圓柱形結構的連接柱的側面，透氣網，所述透氣網固定連接在安裝框的中部，清潔輥，所述清潔輥貼合設置在烘干筒的內側壁。該環保型污泥干燥用循環式烘干裝置，整體的烘干效率高，防止污泥在烘干時發生堆積，便于對烘干筒內部的污泥進行循環烘干，通過活動板帶動清潔輥在烘干筒的內部進行轉動，便于對粘附在烘干筒內壁上的污泥進行刮除。
權利要求書

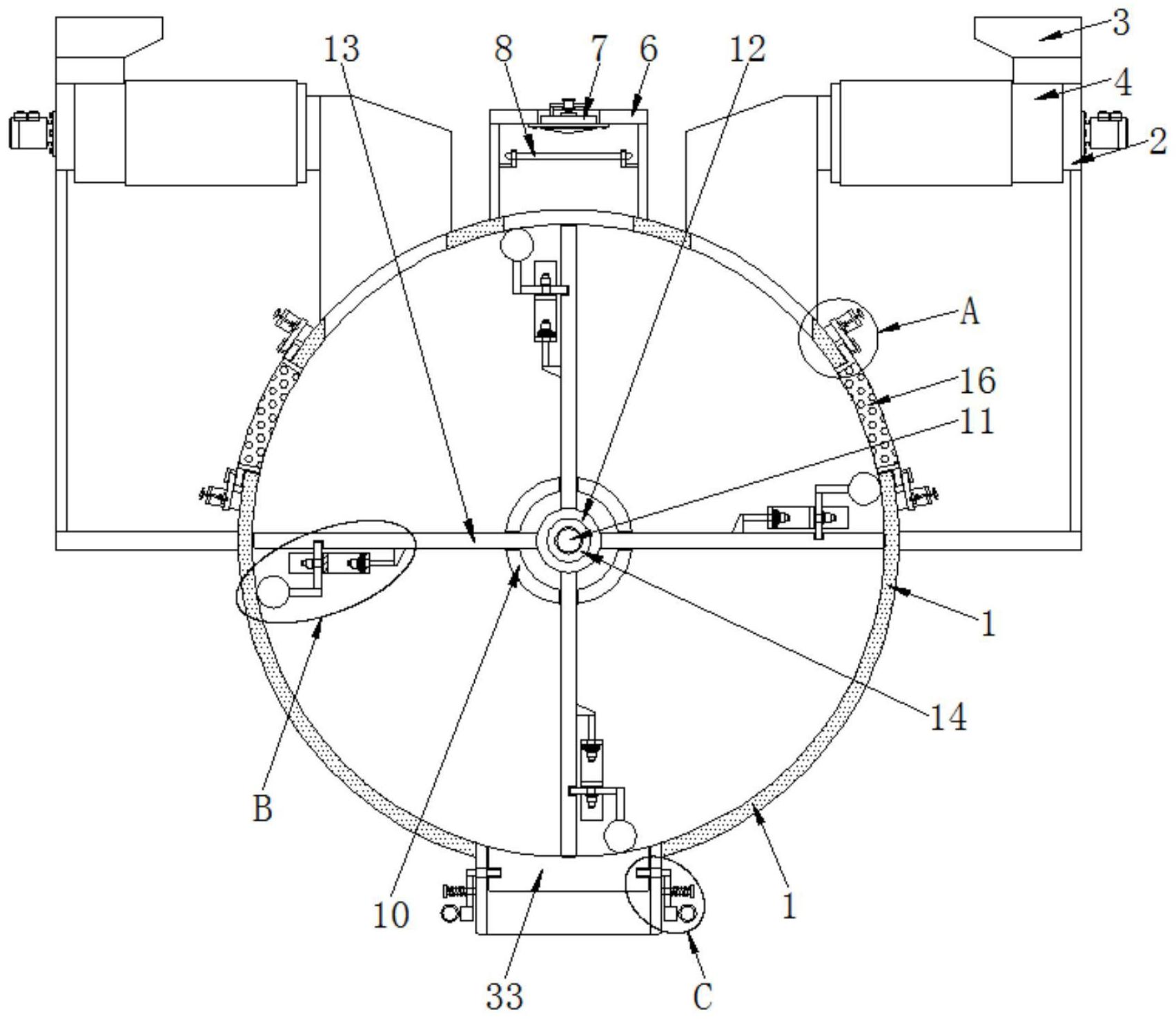

1.一種環保型污泥干燥用循環式烘干裝置，包括烘干筒(1)、固定安裝在所述烘干筒(1)上端左右兩側的螺旋輸料裝置(2)以及卡合連接在所述烘干筒(1)下端的下料板(33)；其特征在于，還包括：加熱筒(4)，所述加熱筒(4)的內部安裝有第一加熱裝置(5)，且第一加熱裝置(5)貼合設置在螺旋輸料裝置(2)的外表面，并且加熱筒(4)的外表面包裹有保溫棉，而且螺旋輸料裝置(2)用于對污泥進行輸送；活動板(13)，所述活動板(13)固定連接在呈空心圓柱形結構的連接柱(12)的側面，且活動板(13)在連接柱(12)的外側呈等角度設置，并且活動板(13)與活動柱(10)之間通過卡槽的方式相連接，而且活動板(13)通過活動柱(10)在烘干筒(1)的內部進行順時針旋轉；其中，所述活動板(13)與烘干筒(1)的內側壁之間呈貼合設置；透氣網(16)，所述透氣網(16)固定連接在安裝框(17)的中部，且透氣網(16)用于對烘干筒(1)的內部進行通氣，并且安裝框(17)與烘干筒(1)之間通過卡合的方式相連接，而且安裝框(17)與烘干筒(1)之間通過固定機構(18)進行限位；其中，所述固定機構(18)帶動安裝框(17)與透氣網(16)在烘干筒(1)的側面構成拆卸結構，且透氣網(16)的孔徑尺寸小于污泥的粒徑尺寸；清潔輥(24)，所述清潔輥(24)貼合設置在烘干筒(1)的內側壁，且清潔輥(24)的前后兩端均固定連接有安裝支架(25)，并且清潔輥(24)用于對粘附在烘干筒(1)內側壁的污泥進行刮除；同時，所述安裝支架(25)與活動板(13)之間通過限位機構(26)進行限位；其中，所述限位機構(26)包括用于連接的輔助板(27)、固定連接在所述輔助板(27)中部的安裝柱(28)、用于固定限位的安裝套(29)，固定連接在活動板(13)中部的固定桿(30)、用于調節的輔助套(31)以及套設在所述輔助套(31)外表面的輔助塊(32)。
2.根據權利要求1所述的一種環保型污泥干燥用循環式烘干裝置，其特征在于：所述螺旋輸料裝置(2)的上端設置有進入口(3)，且螺旋輸料裝置(2)將初步烘干后的污泥輸送至烘干筒(1)的內部，并且烘干筒(1)的上端固定連接有安裝架(6)，而且安裝架(6)的上端安裝有吹風裝置(7)；其中，所述吹風裝置(7)的下端設置有第二加熱裝置(8)，且吹風裝置(7)結合第二加熱裝置(8)用于對烘干筒(1)內部的污泥進行二次烘干。
3.根據權利要求1所述的一種環保型污泥干燥用循環式烘干裝置，其特征在于：所述烘干筒(1)的后端安裝有用于驅動的減速電機(9)，且減速電機(9)的輸出端固定連接有活動柱(10)，并且活動柱(10)的中部固定連接有外表面設置有螺紋的固定柱(11)，而且固定柱(11)貫穿連接在連接柱(12)的中部。
4.根據權利要求3所述的一種環保型污泥干燥用循環式烘干裝置，其特征在于：所述連接柱(12)的前側面與用于限位的固定套(14)之間呈貼合設置，且固定套(14)螺紋連接在連接柱(12)的外表面，并且固定套(14)帶動連接柱(12)和活動板(13)在烘干筒(1)的內部構成拆卸結構。
5.根據權利要求1所述的一種環保型污泥干燥用循環式烘干裝置，其特征在于：所述固定機構(18)包括固定連接在烘干筒(1)側面的固定板(19)、用于調節的固定栓(20)、設置在所述固定栓(20)下端的固定塊(21)、具有限位作用的連接板(22)和呈“T”字形結構的凸塊(23)。
6.根據權利要求5所述的一種環保型污泥干燥用循環式烘干裝置，其特征在于：所述固定板(19)與固定栓(20)之間通過螺紋的方式相連接，且固定栓(20)的下端與固定塊(21)之間通過轉動的方式相連接，并且固定塊(21)與固定板(19)之間通過卡槽的方式相連接，而且固定栓(20)帶動固定塊(21)在固定板(19)的內部進行上下移動。
7.根據權利要求6所述的一種環保型污泥干燥用循環式烘干裝置，其特征在于：所述固定塊(21)與連接板(22)之間通過卡合的方式相連接，且連接板(22)與凸塊(23)之間通過卡槽的方式相連接，并且凸塊(23)固定連接在安裝框(17)上端的邊緣處。
8.根據權利要求1所述的一種環保型污泥干燥用循環式烘干裝置，其特征在于：所述安裝支架(25)與輔助板(27)之間通過卡槽的方式相連接，且輔助板(27)的中部固定連接有安裝柱(28)，并且安裝柱(28)與安裝支架(25)之間插接連接，而且安裝柱(28)與安裝套(29)之間通過螺紋的方式相連接；其中，所述安裝套(29)與安裝支架(25)之間呈貼合設置。
9.根據權利要求8所述的一種環保型污泥干燥用循環式烘干裝置，其特征在于：所述輔助板(27)與固定桿(30)之間貫穿連接，且固定桿(30)與輔助套(31)之間通過螺紋的方式相連接，并且輔助套(31)與輔助塊(32)之前通過轉動的方式相連接，而且輔助塊(32)與輔助板(27)之間固定連接。
10.根據權利要求1所述的一種環保型污泥干燥用循環式烘干裝置，其特征在于：所述下料板(33)的左右兩端均開設有固定槽(15)，且固定槽(15)與定位塊(34)之間卡合連接，并且定位塊(34)與輔助桿(35)以及定位塊(34)與烘干筒(1)之間均為滑動連接，而且輔助桿(35)的外表面滑動連接有彈簧(36)；同時，所述輔助桿(35)固定連接在烘干筒(1)的外側。
發明內容
本發明的目的在于提供一種環保型污泥干燥用循環式烘干裝置，以解決上述背景技術提出的在實際使用過程中，只是簡單通過加熱對污泥進行干燥處理，整體所需的干燥時間較長，烘干效率不高，污泥容易粘附在裝置的內壁上，不方便對殘留在裝置內壁上的污泥進行刮除清理，導致裝置內部含有大量殘留，容易散發處難聞的氣味，污泥直接置于烘干網上進行烘干，厚度不均，容易產生堆積，導致實際烘干效果不均勻的問題。
為實現上述目的，本發明提供如下技術方案：一種環保型污泥干燥用循環式烘干裝置，包括烘干筒、固定安裝在所述烘干筒上端左右兩側的螺旋輸料裝置以及卡合連接在所述烘干筒下端的下料板；
還包括：
加熱筒，所述加熱筒的內部安裝有第一加熱裝置，且第一加熱裝置貼合設置在螺旋輸料裝置的外表面，并且加熱筒的外表面包裹有保溫棉，而且螺旋輸料裝置用于對污泥進行輸送；
活動板，所述活動板固定連接在呈空心圓柱形結構的連接柱的側面，且活動板在連接柱的外側呈等角度設置，并且活動板與活動柱之間通過卡槽的方式相連接，而且活動板通過活動柱在烘干筒的內部進行順時針旋轉；
其中，所述活動板與烘干筒的內側壁之間呈貼合設置；
透氣網，所述透氣網固定連接在安裝框的中部，且透氣網用于對烘干筒的內部進行通氣，并且安裝框與烘干筒之間通過卡合的方式相連接，而且安裝框與烘干筒之間通過固定機構進行限位；
其中，所述固定機構帶動安裝框與透氣網在烘干筒的側面構成拆卸結構，且透氣網的孔徑尺寸小于污泥的粒徑尺寸；
清潔輥，所述清潔輥貼合設置在烘干筒的內側壁，且清潔輥的前后兩端均固定連接有安裝支架，并且清潔輥用于對粘附在烘干筒內側壁的污泥進行刮除；
同時，所述安裝支架與活動板之間通過限位機構進行限位；
其中，所述限位機構包括用于連接的輔助板、固定連接在所述輔助板中部的安裝柱、用于固定限位的安裝套，固定連接在活動板中部的固定桿、用于調節的輔助套以及套設在所述輔助套外表面的輔助塊。
優選的，所述螺旋輸料裝置的上端設置有進入口，且螺旋輸料裝置將初步烘干后的污泥輸送至烘干筒的內部，并且烘干筒的上端固定連接有安裝架，而且安裝架的上端安裝有吹風裝置；
其中，所述吹風裝置的下端設置有第二加熱裝置，且吹風裝置結合第二加熱裝置用于對烘干筒內部的污泥進行二次烘干。
優選的，所述烘干筒的后端安裝有用于驅動的減速電機，且減速電機的輸出端固定連接有活動柱，并且活動柱的中部固定連接有外表面設置有螺紋的固定柱，而且固定柱貫穿連接在連接柱的中部。
優選的，所述連接柱的前側面與用于限位的固定套之間呈貼合設置，且固定套螺紋連接在連接柱的外表面，并且固定套帶動連接柱和活動板在烘干筒的內部構成拆卸結構。
優選的，所述固定機構包括固定連接在烘干筒側面的固定板、用于調節的固定栓、設置在所述固定栓下端的固定塊、具有限位作用的連接板和呈“T”字形結構的凸塊。
優選的，所述固定板與固定栓之間通過螺紋的方式相連接，且固定栓的下端與固定塊之間通過轉動的方式相連接，并且固定塊與固定板之間通過卡槽的方式相連接，而且固定栓帶動固定塊在固定板的內部進行上下移動。
優選的，所述固定塊與連接板之間通過卡合的方式相連接，且連接板與凸塊之間通過卡槽的方式相連接，并且凸塊固定連接在安裝框上端的邊緣處。
優選的，所述安裝支架與輔助板之間通過卡槽的方式相連接，且輔助板的中部固定連接有安裝柱，并且安裝柱與安裝支架之間插接連接，而且安裝柱與安裝套之間通過螺紋的方式相連接；
其中，所述安裝套與安裝支架之間呈貼合設置。
優選的，所述輔助板與固定桿之間貫穿連接，且固定桿與輔助套之間通過螺紋的方式相連接，并且輔助套與輔助塊之前通過轉動的方式相連接，而且輔助塊與輔助板之間固定連接。
優選的，所述下料板的左右兩端均開設有固定槽，且固定槽與定位塊之間卡合連接，并且定位塊與輔助桿以及定位塊與烘干筒之間均為滑動連接，而且輔助桿的外表面滑動連接有彈簧；
同時，所述輔助桿固定連接在烘干筒的外側。
與現有技術相比，本發明的有益效果是：該環保型污泥干燥用循環式烘干裝置，在實際使用過程中，通過螺旋輸料裝置、進入口和加熱筒對污泥進行初步烘干，結合安裝架、吹風裝置和第二加熱裝置的設置，能夠對污泥進行二次烘干，從而能夠提升整體的烘干效率，而且通過活動板在烘干筒的內部進行轉動，能夠對污泥在烘干時進行撥動，防止污泥發生堆積，便于對烘干筒內部的污泥進行循環烘干，通過透氣網對烘干筒的內部進行通氣，結合固定機構的設置，便于對透氣網進行拆卸清理，防止透氣網發生堵塞，通過活動板帶動清潔輥在烘干筒的內部進行轉動，便于對粘附在烘干筒內壁上的污泥進行刮除，防止含有大量殘留散發出難聞的氣味，而且限位機構的設置，便于對清潔輥進行拆卸更換，防止清潔輥長時間使用發生磨損影響實際刮除效果，使用非常方便；
1.設有螺旋輸料裝置、加熱筒、第一加熱裝置、吹風裝置和第二加熱裝置，通過螺旋輸料裝置、加熱筒和第一加熱裝置的設置，便于對污泥進行初步烘干，同時便于將污泥輸送至烘干筒的內部，結合吹風裝置和第二加熱裝置的設置，便于對污泥進行二次烘干，從而能夠提升整體的污泥的烘干效率，達到更好更快的烘干效果；
2.設有活動柱、連接柱和活動板，活動板在連接柱的外側呈等角度設置，并且連接柱帶動活動板與活動柱之間通過卡槽的方式相連接，活動柱帶動活動板在烘干筒的內部進行轉動，進而便于對烘干筒內部的污泥進行撥動，防止在烘干過程中發生堆積，達到更加均勻的烘干效果；
3.設有清潔輥、限位機構以及固定機構，通過固定機構的設置，便于對透氣網進行拆卸清理，防止透氣網發生堵塞，結合清潔輥的設置，便于對粘附在烘干筒內側壁上的污泥進行刮除，而且通過限位機構的設置，便于對清潔輥進行拆卸清理和更換，防止清潔輥長期使用發生磨損影響實際刮除效果。
（發明人：黃志洋;李紅軍;王婷）
