公布日：2023.11.24
申請日：2023.08.08
分類號：C02F1/44(2023.01)I
摘要
本發明屬于陶瓷膜領域，具體的說是一種污水再生陶瓷膜裝置，包括機體；所述機體的底端固接有多組安裝蓋；所述機體的底端設置有支撐板；所述支撐板的內側設置有多組過濾筒；所述過濾筒與所述支撐板的連接方式為滑動連接；所述安裝蓋的內側對稱開設有兩組滑槽；所述滑槽的內側固接有伸縮桿；所述伸縮桿的中部套合連接有復位彈簧；所述復位彈簧的端部固接有擠壓塊；所述擠壓塊的側壁對稱固接有兩組連接桿；所述連接桿的端部固接有拉手；通過設置的擠壓塊結構，通過該設計不僅操作簡單方便，而且能夠對多個過濾筒進行同時安裝與拆卸，無需挨個轉動進行安裝與拆卸，降低了使用者的工作量，從而便于使用者進行使用。
權利要求書

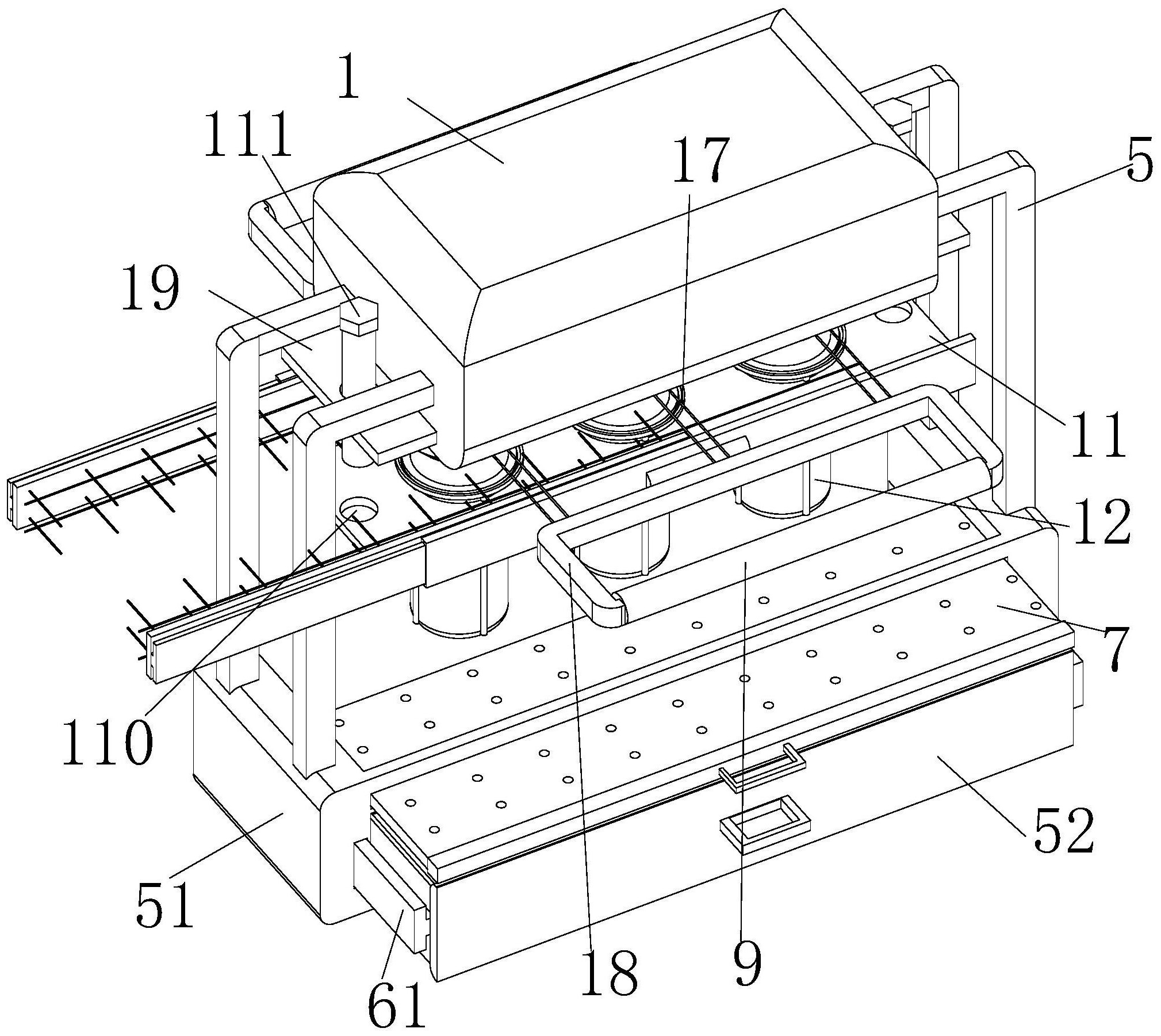

1.一種污水再生陶瓷膜裝置，包括機體(1)；其特征在于：所述機體(1)的底端固接有多組安裝蓋(10)；所述機體(1)的底端設置有支撐板(11)；所述支撐板(11)的內側設置有多組過濾筒(12)；所述過濾筒(12)與所述支撐板(11)的連接方式為滑動連接；所述安裝蓋(10)的內側對稱開設有兩組滑槽(13)；所述滑槽(13)的內側固接有伸縮桿(14)；所述伸縮桿(14)的中部套合連接有復位彈簧(15)；所述復位彈簧(15)的端部固接有擠壓塊(16)；所述擠壓塊(16)的側壁對稱固接有兩組連接桿(17)；所述連接桿(17)的端部固接有拉手(18)；所述機體(1)的兩側對稱固接有兩組安裝板(19)；所述安裝板(19)的側壁開設有安裝孔(110)；所述安裝孔(110)貫穿于所述安裝板(19)的表面；所述安裝孔(110)還設置在所述支撐板(11)的表面；所述安裝孔(110)的內側轉動設置有固定栓(111)。
2.根據權利要求1所述的一種污水再生陶瓷膜裝置，其特征在于：所述過濾筒(12)的頂端開設有插槽(2)；所述插槽(2)的內側固接有第一磁環(21)；所述安裝蓋(10)的底端固接有第二磁環(22)；所述第二磁環(22)與所述第一磁環(21)的連接方式為磁性連接。
3.根據權利要求2所述的一種污水再生陶瓷膜裝置，其特征在于：所述支撐板(11)的側壁固接有支架(3)；所述支架(3)的側壁固接有固定板(31)；所述固定板(31)的側壁設置有連接板(32)；所述連接板(32)的側壁固接有多組清潔刷(33)。
4.根據權利要求3所述的一種污水再生陶瓷膜裝置，其特征在于：所述固定板(31)的側壁開設有限位槽(41)；所述連接板(32)的側壁固接有限位塊(4)；所述限位塊(4)與所述限位槽(41)的連接方式為滑動連接。
5.根據權利要求4所述的一種污水再生陶瓷膜裝置，其特征在于：所述機體(1)的兩側對稱固接有兩組固定架(5)；所述固定架(5)的側壁固接有支撐盒(51)；所述支撐盒(51)的內側滑動設置有收集盒(52)。
6.根據權利要求5所述的一種污水再生陶瓷膜裝置，其特征在于：所述支撐盒(51)的側壁對稱開設有兩組安裝槽(6)；所述收集盒(52)的側壁對稱固接有兩組安裝塊(61)；所述安裝塊(61)與所述安裝槽(6)的連接方式為滑動連接。
7.根據權利要求6所述的一種污水再生陶瓷膜裝置，其特征在于：所述支撐盒(51)的側壁設置有過濾板(7)；所述過濾板(7)與所述支撐盒(51)的連接方式為滑動連接。
8.根據權利要求7所述的一種污水再生陶瓷膜裝置，其特征在于：所述清潔刷(33)的表面固接有連接繩(8)；所述連接繩(8)貫穿于所述清潔刷(33)的表面。
發明內容
為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。
本發明解決其技術問題所采用的技術方案是：本發明所述的一種污水再生陶瓷膜裝置，包括機體；所述機體的底端固接有多組安裝蓋；所述機體的底端設置有支撐板；所述支撐板的內側設置有多組過濾筒；所述過濾筒與所述支撐板的連接方式為滑動連接；所述安裝蓋的內側對稱開設有兩組滑槽；所述滑槽的內側固接有伸縮桿；所述伸縮桿的中部套合連接有復位彈簧；所述復位彈簧的端部固接有擠壓塊；所述擠壓塊的側壁對稱固接有兩組連接桿；所述連接桿的端部固接有拉手；所述機體的兩側對稱固接有兩組安裝板；所述安裝板的側壁開設有安裝孔；所述安裝孔貫穿于所述安裝板的表面；所述安裝孔還設置在所述支撐板的表面；所述安裝孔的內側轉動設置有固定栓；通過該設計能夠對多個過濾筒進行同時安裝與拆卸，無需挨個轉動進行安裝與拆卸，降低了使用者的工作量。
優選的，所述過濾筒的頂端開設有插槽；所述插槽的內側固接有第一磁環；所述安裝蓋的底端固接有第二磁環；所述第二磁環與所述第一磁環的連接方式為磁性連接；通過該設計當工作人員將過濾筒插入安裝蓋中進行安裝時，能夠起到快速定位的作用。
優選的，所述支撐板的側壁固接有支架；所述支架的側壁固接有固定板；所述固定板的側壁設置有連接板；所述連接板的側壁固接有多組清潔刷；通過該設計當對過濾筒進行安裝與拆卸時，能夠對過濾筒表面進行清理。
優選的，所述固定板的側壁開設有限位槽；所述連接板的側壁固接有限位塊；所述限位塊與所述限位槽的連接方式為滑動連接；通過該設計便于工作人員對清潔刷進行安裝與拆卸。
優選的，所述機體的兩側對稱固接有兩組固定架；所述固定架的側壁固接有支撐盒；所述支撐盒的內側滑動設置有收集盒；通過該設計能夠對拆卸過濾筒時滴落的水源進行收集。
優選的，所述支撐盒的側壁對稱開設有兩組安裝槽；所述收集盒的側壁對稱固接有兩組安裝塊；所述安裝塊與所述安裝槽的連接方式為滑動連接；通過該設計便于工作人員將收集盒取出。
優選的，所述支撐盒的側壁設置有過濾板；所述過濾板與所述支撐盒的連接方式為滑動連接；通過該設計能夠對收集的水源進行過濾。
優選的，所述清潔刷的表面固接有連接繩；所述連接繩貫穿于所述清潔刷的表面；通過該設計能夠使清潔刷清理的更加集中。
本發明的有益效果如下：
1.本發明所述的一種污水再生陶瓷膜裝置，通過設置的擠壓塊結構，通過該設計不僅操作簡單方便，而且能夠對多個過濾筒進行同時安裝與拆卸，無需挨個轉動進行安裝與拆卸，降低了使用者的工作量，從而便于使用者進行使用。
2.本發明所述的一種污水再生陶瓷膜裝置，通過設置的第一磁環結構，通過該設計當工作人員將過濾筒插入安裝蓋中進行安裝時，能夠起到快速定位的作用，從而便于工作人員將過濾筒插入安裝蓋中進行安裝。
（發明人：王宗葳;王若冰;劉鑾;郭釗搏;王澤元;王英;馬文明;饒杰）
