去除水體中砷的技術(shù)主要有物理法、化學(xué)法和生物法等3類(lèi)。其中，吸附是一種簡(jiǎn)單易行的物理和化學(xué)除砷技術(shù)，適用于大規模水體的處理。常使用的吸附材料有氧化鐵、活性氧化鋁、沸石、活性炭、錳礦、粉煤灰等�；钚蕴烤哂胸S富的孔隙結構和獨特的化學(xué)官能團，是環(huán)境友好型優(yōu)良吸附劑。但普通活性炭比表面積小、孔徑分布寬和吸附選擇性差，需通過(guò)改性使其表面微孔結構或化學(xué)官能團改變，從而具有特殊的吸附和催化性能而應用于實(shí)際。
近年來(lái)的研究發(fā)現，納米二氧化鈦具有超強的吸附砷的能力，但直接應用納米二氧化鈦作為污染水體中砷的吸附劑，一方面實(shí)際操作和回收極為困難，另一方面高純度的納米二氧化鈦產(chǎn)品價(jià)格高昂。為此筆者研究了一種讓活性炭負載納米二氧化鈦的方法，用于吸附廢水中的砷，可大大提高活性炭對廢水中砷的去除率。
1試驗部分
1.1試劑與儀器
材料：顆�；钚蕴浚℅AC）粒徑0.55~1.70mm，粉末活性炭（PAC）粒徑0.15mm，分析純，天津市福晨化學(xué)試劑廠(chǎng)；納米二氧化鈦，純度99.8%，粒徑5~10nm，銳鈦親水型，上海市阿拉丁化學(xué)試劑有限公司。
1000mg/LAs（Ⅴ）儲備液：符合《化學(xué)試劑雜質(zhì)測定用標準溶液的制備》（GB/T602—2002）。1000mg/LAs（Ⅲ）儲備液：準確稱(chēng)取1.3203g分析純As2O3于燒杯中，溶于5mL2mol/L的NaOH溶液中，溶解后加入10mL2mol/L的硫酸溶液，轉至1000mL容量瓶中，用水稀釋至刻度。將1000mg/L的As（Ⅴ）或As（Ⅲ）儲備液稀釋1萬(wàn)倍，制得100μg/L的模擬含砷廢水。
儀器：AFS-8220原子熒光光度計，北京吉天儀器有限公司；UV-1600紫外-可見(jiàn)分光光度計，上海美譜達儀器有限公司；D8-ADVANCEX射線(xiàn)衍射儀，德國B(niǎo)RUKER公司。
1.2活性炭負載納米二氧化鈦實(shí)驗
制備：稱(chēng)取10.00gGAC和PAC各5份，分別加入0.05~1.00g不等的銳鈦型納米二氧化鈦。向樣品中分別加入20mL超純水，用超聲波在40℃、150W的條件下混勻0.5h，室溫下靜止老化24h，用超純水清洗多次至流出液呈中性，115℃烘干12h至恒重，再置于馬弗爐中400℃焙燒4h，冷卻，干燥保存。制得系列載鈦GAC和載鈦PAC。
吸附實(shí)驗：分別稱(chēng)取0.50gGAC、PAC、載鈦GAC、載鈦PAC置于250mL三角瓶中。向三角瓶中加入100mL模擬含砷廢水，臺式恒溫振蕩器振蕩2h，180r/min，20℃，過(guò)濾。取濾液測砷含量。
光照實(shí)驗：分別稱(chēng)取0.05g納米二氧化鈦、載鈦GAC、載鈦PAC置于250mL三角瓶中，用黑色保鮮膜將三角瓶包裹2層以避光。加入100mL模擬含砷廢水，臺式恒溫振蕩器振蕩2h，180r/min，20℃，過(guò)濾。取濾液測砷含量。
1.3分析測定方法
采用氫化物發(fā)生法，用原子熒光光度計測定溶液中砷濃度。吸附后溶液中殘余砷濃度取各有效平行樣的平均值。
采用硝酸-氫氟酸-硫酸分解體系消化樣品，采用二安替比林甲烷比色法，用紫外-可見(jiàn)分光光度計測定二氧化鈦濃度，計算出改性活性炭納米二氧化鈦負載量。
取含鈦量最高的載鈦GAC、載鈦PAC飽和吸附砷并烘干，將未吸附砷和飽和吸附砷的載鈦GAC、載鈦PAC磨細至≤0.074mm（200目），用X射線(xiàn)衍射儀測樣品對應衍射角度下的峰值。衍射條件：40kV，40mA，5°~85°，10（°）/min，25℃，銅靶鉀離子α輻射，λ=d•sin2θ。
2結果和分析
2.1改性活性炭中納米二氧化鈦的負載量
實(shí)驗條件下，活性炭對納米二氧化鈦的負載量隨納米二氧化鈦投加量的增加而增加。分別對載鈦GAC、載鈦PAC中的納米二氧化鈦的負載量（y，mg/g）與投加質(zhì)量（x，mg/g）進(jìn)行一元線(xiàn)性回歸分析，見(jiàn)式（1）、式（2）。
回歸方差均達到了顯著(zhù)水平（P<0.05），說(shuō)明GAC和PAC中納米二氧化鈦含量與其投加量呈顯著(zhù)線(xiàn)性正相關(guān)。
分析發(fā)現，納米二氧化鈦的投加量相同時(shí)，兩種活性炭所負載的納米二氧化鈦的量沒(méi)有明顯差別，但總體負載量均較低。當納米二氧化鈦的投加量最高為100mg/g時(shí)，載鈦GAC、載鈦PAC的納米二氧化鈦的負載量分別為0.519mg/g和0.538mg/g，負載量?jì)H為投加量的1/200。
2.2改性活性炭吸附砷前后的X射線(xiàn)衍射分析
載鈦GAC、載鈦PAC在未吸附砷、飽和吸附As（Ⅴ）、飽和吸附As（Ⅲ）三種情況下所得XRD表征的圖譜衍射峰基本一致。在GAC衍射角2θ=26.70°，PAC衍射角2θ=25.88°處，均出現了最明顯的特征峰。結果說(shuō)明，砷吸附后沒(méi)有形成新的晶體物質(zhì)。
2.3負載量對除砷效果的影響

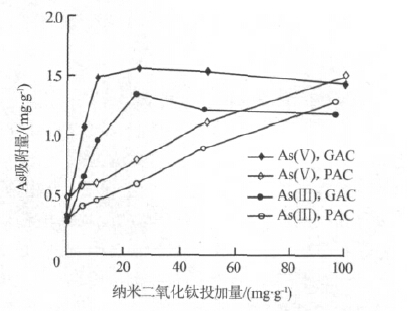

納米二氧化鈦投加量對改性活性炭除砷效果的影響見(jiàn)圖1。
由圖1可知，未負載納米二氧化鈦的活性炭對砷的去除效果較差。當向砷溶液中分別投加0.50g的GAC、PAC時(shí)，它們對100mL100μg/L的As（Ⅴ）或As（Ⅲ）溶液的砷吸附量均不足0.4mg/g，且兩種活性炭差別不大，這表明活性炭不能直接用于對水體中砷的去除，需要改性。而活性炭負載納米二氧化鈦后，同樣條件下對砷的吸附量提高了2~3倍。
圖1還表明，隨著(zhù)二氧化鈦投加量的增加，GAC對As（Ⅴ）和As（Ⅲ）的吸附量呈現拋物線(xiàn)變化，擬合二項式方程分別為y=-0.0003x2+0.0343x+0.7728和y=-0.0002x2+0.0313x+0.5022，P<0.05，達顯著(zhù)水平。當納米二氧化鈦投加量約為25mg/g時(shí)對兩種砷的吸附量達到最大，分別為1.56、1.35mg/g。而PAC對As（Ⅴ）和As（Ⅲ）的吸附量呈現明顯的直線(xiàn)關(guān)系，擬合線(xiàn)性方程分別為y=0.0102x+0.5166和y=0.0094x+0.3705，P<0.05，達顯著(zhù)水平。當納米二氧化鈦投加量為最大（100mg/g）時(shí)，PAC對兩種砷的吸附量也分別達到最大，為1.49、1.28mg/g。
2.4光照對除砷效果的影響

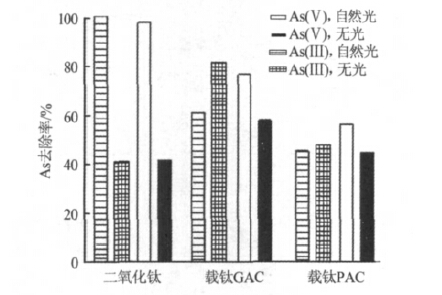

光照對除砷效果的影響見(jiàn)圖2。
純納米二氧化鈦受光照影響較大，避光條件下除砷率顯著(zhù)下降，而載鈦GAC、載鈦PAC的除砷率受光照影響相對不大。從圖2可知，在吸附材料投加質(zhì)量為0.50g時(shí)，不避光的條件下，納米二氧化鈦對As（Ⅴ）和As（Ⅲ）的去除率極高，接近100%，避光后，對As（Ⅴ）和As（Ⅲ）的去除率約為40%，下降一半以上。
活性炭負載納米二氧化鈦后對As（Ⅴ）和As（Ⅲ）的去除效果對避光的反應不一致。負載納米二氧化鈦后的GAC和PAC對As（Ⅴ）的去除率在避光條件下比在不避光條件下分別降低了20%和12%，沒(méi)有純的納米二氧化鈦降低明顯，而對As（Ⅲ）的去除率在避光條件下比在不避光條件下有上升的趨勢，分別上升了20%和2%。
3討論
負載納米二氧化鈦后，活性炭對砷的去除率顯著(zhù)提高（圖1）。這是由于納米二氧化鈦對砷有較強的吸附能力，從而增加了活性炭對砷的吸附性能。另外400℃下的高溫焙燒改性，有可能使活性炭表面粗糙度增大，表面活性吸附點(diǎn)位分布更加均勻而緊密，從而提高了對砷的物理吸附能力。
值得注意的是，不同的活性炭負載納米二氧化鈦后表現出不同的除砷效果（圖1）。本實(shí)驗條件下，負載納米二氧化鈦后GAC對砷的去除率高于PAC，這可能是因為GAC為納米二氧化鈦與砷的接觸提供了較好的接觸平面，使納米二氧化鈦易于與砷接觸而有較好吸附效果，但PAC卻不能為納米二氧化鈦與砷的接觸提供這樣的接觸平面。但當GAC中納米二氧化鈦的投加量超過(guò)25mg/g時(shí)，GAC負載納米二氧化鈦達到飽和，對砷的去除率達到最大值，加大納米二氧化鈦的投加量，改性活性炭對砷的去除率并不增加。而PAC比表面積大，負載納米二氧化鈦沒(méi)有達到飽和，隨著(zhù)納米二氧化鈦的增多，其對砷的去除率也逐漸增加，可見(jiàn)選擇PAC可能更為適合。
本研究中，納米二氧化鈦的負載率很低，如何提高活性炭對納米二氧化鈦的負載率，充分發(fā)揮納米二氧化鈦的使用價(jià)值，是進(jìn)一步需要解決的問(wèn)題�？赡艿姆椒ㄊ遣捎肨iCl4溶液改性活性炭，制備出膠體，使二者混合得更加均勻，從而使負載率更高，對砷的去除效果更好，該項實(shí)驗正在進(jìn)行中。
納米二氧化鈦是光活性物質(zhì)，其除砷效果受光照影響較大是預想到的。本實(shí)驗發(fā)現，避光條件下納米二氧化鈦的除砷率下降了60%（圖2），而負載納米二氧化鈦的GAC和PAC的除砷率受光照影響相對較小，對As（Ⅲ）的去除率還有增高的趨勢（圖2）。這是因為在避光條件下，納米二氧化鈦和活性炭均能吸附一定的砷，活性炭上負載的納米二氧化鈦和活性炭發(fā)生協(xié)同作用，因而受避光作用的影響沒(méi)有純納米二氧化鈦強烈。具體參見(jiàn)http://www.sharpedgetext.com更多相關(guān)技術(shù)文檔。
應用XRD衍射分析發(fā)現，載鈦GAC衍射角為26.70°，載鈦PAC衍射角為25.88°處均出現了最明顯的特征峰，與標準銳鈦型二氧化鈦譜線(xiàn)中衍射角為25.28°的最強特征峰相符，說(shuō)明活性炭上已負載了納米TiO2，其晶型為銳鈦型。同時(shí)發(fā)現，吸附砷前后的樣品特征峰沒(méi)有變化，鑒于一個(gè)峰代表一種晶體結構的原理，衍射峰基本一致，說(shuō)明沒(méi)有新的晶體產(chǎn)生。由此推斷負載納米二氧化鈦活性炭吸附砷為表面吸附，即砷未進(jìn)入活性炭的晶格內部，非化學(xué)吸附。
4結論
GAC和PAC的除砷效果都很差，不適合直接用于對水體中砷的去除，但負載納米二氧化鈦后，兩種活性炭對砷的去除率都顯著(zhù)提高。純的納米二氧化鈦對砷的吸附率在避光條件下顯著(zhù)下降，但負載納米二氧化鈦后的活性炭除砷率受光照影響不大。因此，負載納米二氧化鈦后的活性炭實(shí)用可行，可用于對水體中砷的去除。
