公布日：2022.07.29
申請日：2022.04.29
分類號：B01D21/02(2006.01)I;B01D21/04(2006.01)I;B01D21/24(2006.01)I
摘要
本發明公開了一種用于污水回收利用的平流沉淀池，包括池體，池體的外壁開設有與污泥槽相連通的排泥口，池體內部沿其長度方向的一端向下延伸形成污泥槽，池體的外壁靠近其頂部的敞口處連通設置有兩個進水口，池體的內部布置有用于將污泥推送至污泥槽內的刮泥機構，并且刮泥機構沿池體的長度方向往復運動；刮泥機構包括有對稱的鉸接于連桿兩側的污泥鏟板，兩個污泥鏟板的板面均朝向污泥槽，并且污泥鏟板和池體在鉛錘方向上的截面呈“十”字狀布置。本發明中的刮泥機構在池體底部沿水平方向做往復直線運動即可將污泥推送至污泥槽，避免了污泥鏟板在返回的過程中抬起的麻煩。
權利要求書

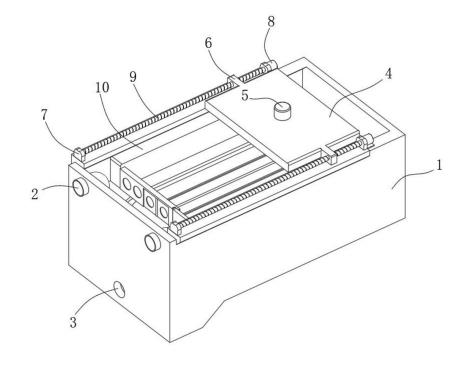

1.一種用于污水回收利用的平流沉淀池，包括有池體（1），所述池體（1）的外壁開設有與污泥槽（12）相連通的排泥口（3），所述池體（1）內部沿其長度方向的一端向下延伸形成污泥槽（12），所述池體（1）的外壁靠近其頂部的敞口處連通設置有兩個進水口（2），其特征在于：所述池體（1）的內部布置有用于將污泥推送至污泥槽（12）內的刮泥機構（15），并且所述刮泥機構（15）沿所述池體（1）的長度方向往復運動；所述刮泥機構（15）包括有對稱的鉸接于連桿（21）兩側的污泥鏟板（151），兩個所述污泥鏟板（151）的板面均朝向污泥槽（12），并且所述污泥鏟板（151）和池體（1）在鉛錘方向上的截面呈“十”字狀布置；所述連桿（21）背離污泥槽（12）的一側固定有用于阻止污泥鏟板（151）翻轉的限位板（152），當所述刮泥機構（15）向靠近污泥槽（12）的方向移動時，兩個所述污泥鏟板（151）向遠離彼此的方向旋轉并在限位板（152）的止擋下呈180°；當所述刮泥機構（15）向遠離污泥槽（12）的方向移動時，所述限位板（152）朝向污泥槽（12）布置，兩個所述污泥鏟板（151）彼此相向旋轉且兩者均與限位板（152）相垂直。
2.根據權利要求1所述的一種用于污水回收利用的平流沉淀池，其特征在于：所述第二襯座（153）板面的中部連接有第一彈性復位件（154），所述第一彈性復位件（154）的兩端分別延伸至兩個污泥鏟板（151）的邊緣處并與之固定相連；兩個所述污泥鏟板（151）的邊緣處均固定有第二襯座（153），所述限位板（152）從其一側的邊緣至另一側的邊緣依次等間距的布置有三個第二襯座（153），五個所述第二襯座（153）均位于同一水平面內，所述第一彈性復位件（154）的中部固定于限位板（152）上中間的第二襯座（153）上，所述第一彈性復位件（154）的兩端分別穿過限位板（152）邊緣處的第二襯座（153）與污泥鏟板（151）邊緣處的第二襯座（153）相連。
3.根據權利要求2所述的一種用于污水回收利用的平流沉淀池，其特征在于：所述連桿（21）在水平面內的截面呈矩形結構，所述連桿（21）的頂部一體成型連接有呈圓柱狀的連接柱（20）；所述池體（1）頂部的敞口處布置有安裝板（4），所述連接柱（20）的頂端轉動連接于安裝板（4）上，所述池體（1）的敞口沿其長度方向的兩端固定有第一襯座（7），兩個所述第一襯座（7）之間轉動安裝有螺紋桿（9），其中一個所述第一襯座（7）上與螺紋桿（9）相對的一端安裝有第二電機（8），所述第二電機（8）的電機軸穿過該第一襯座（7）后與螺紋桿（9）固定連接，所述安裝板（4）朝向螺紋桿（9）的方向延伸形成有連接塊（6），所述安裝板（4）套裝在螺紋桿（9）上并與之螺紋相連。
4.根據權利要求3所述的一種用于污水回收利用的平流沉淀池，其特征在于：所述安裝板（4）的底部開設有一環形導向槽（18），所述連接柱（20）的頂部向上延伸至環形導向槽（18）內并與之滑動配合，所述安裝板（4）的底部沿環形導向槽（18）的軸心處轉動安裝有轉動桿（19），所述轉動桿（19）沿環形導向槽（18）的徑向向外延伸并套裝在連接柱（20）外部，所述安裝板（4）的頂部安裝有用于驅動轉動桿（19）進行旋轉的第一電機（5）。
5.根據權利要求4所述的一種用于污水回收利用的平流沉淀池，其特征在于：所述池體（1）的內壁上靠近其敞口處沿水平方向安裝有第一分隔板（13），所述第一分隔板（13）的內側布置有第二分隔板（25），所述第二分隔板（25）通過其底部連接支撐柱（14）支撐于池體（1）內并和第一分隔板（13）共面，所述第一分隔板（13）與第二分隔板（25）之間的間隙形成導槽（23），所述連接柱（20）沿豎直方向貫穿導槽（23）并與之保持滑動限位配合。
6.根據權利要求5所述的一種用于污水回收利用的平流沉淀池，其特征在于：所述池體（1）的內部與污泥槽（12）相對的一端安裝有集水槽（16），所述集水槽（16）的頂部與第一分隔板（13）/第二分隔板（25）保持齊平，所述集水槽（16）的頂部可拆卸式插接有過濾板（17），所述第一分隔板（13）/第二分隔板（25）上沿池體（1）的長度方向滑動導向裝配有推水板（11），所述推水板（11）朝向集水槽（16）方向移動使得污水排入至集水槽（16）內。
7.根據權利要求6所述的一種用于污水回收利用的平流沉淀池，其特征在于：所述推水板（11）包括有沿池體（1）長度方向進行往復滑動的固定板（111）和鉸接于所述固定板（111）一端的翻轉板（112）；所述安裝板（4）和推水板（11）沿相向運動方向彼此相對運動時，通過連接柱（20）驅使翻轉板（112）相對于固定板（111）旋轉使得兩者錯開形成相背運動，并且當安裝板（4）和所述推水板（11）形成相背運動后，所述翻轉板（112）重新回復至與固定板（111）共面的狀態。
8.根據權利要求7所述的一種用于污水回收利用的平流沉淀池，其特征在于：所述推水板（11）還包括有布置于固定板（111）內側的滑動板（113），所述滑動板（113）滑動式裝配于第二分隔板（25）上，所述滑動板（113）的中部形成有呈中空狀的套管（32），所述第二分隔板（25）的底部滑動式裝配有底板（27），所述底板（27）底部安裝的第三電機（28）的電機軸與套裝在套管（32）內部的轉軸（36）固定相連，并且所述轉軸（36）與套管（32）保持滑動裝配，所述轉軸（36）的頂端向上延伸并與固定板（111）固定相連；沿所述固定板（111）板面的長度方向依次布置兩個第三襯座（33）和一個第四襯座（34），其中兩個所述第三襯座（33）固定在固定板（111）上，所述第四襯座（34）則固定在翻轉板（112）上，靠近所述滑動板（113）一側的第三襯座（33）上連接有第二彈性復位件（35），所述第二彈性復位件（35）穿過另外一個第三襯座（33）連接于第四襯座（34）上。
9.根據權利要求7或8所述的一種用于污水回收利用的平流沉淀池，其特征在于：所述滑動板（113）和固定板（111）的板面上均貫通開設有至少一個的導水孔（30），每個所述導水孔（30）的內部均裝配有電磁閥（29），所述推水板（11）朝集水槽（16）方向運動時，電磁閥（29）處于關閉狀態，所述推水板（11）向背離集水槽（16）的方向運動時，電磁閥（29）處于導通狀態。
10.根據權利要求8所述的一種用于污水回收利用的平流沉淀池，其特征在于：所述滑動板（113）底部一體成型連接有滑塊（31），所述第二分隔板（25）上形成有供滑塊（31）進行滑動的滑動槽（24），所述滑動槽（24）的內部裝配有無桿氣缸（38），所述滑動板（113）通過滑塊（31）安裝在滑動槽（24）內并套裝在無桿氣缸（38）上與第二分隔板（25）保持滑動導向裝配；所述第二分隔板（25）的底部還裝有兩根與底板（27）相配合的滑軌（26），所述底板（27）套裝在該滑軌（26）上并與之保持滑動配合，兩個所述滑軌（26）之間的第二分隔板（25）上沿其厚度方向貫通開設有U型通槽（22），所述第三電機（28）的電機軸穿過該U型通槽（22）延伸至套管（32）內。
發明內容
本發明的目的在于提供一種用于污水回收利用的平流沉淀池，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種用于污水回收利用的平流沉淀池，包括有池體，所述池體的外壁開設有與污泥槽相連通的排泥口，所述池體內部沿其長度方向的一端向下延伸形成污泥槽，所述池體的外壁靠近其頂部的敞口處連通設置有兩個進水口，所述池體的內部布置有用于將污泥推送至污泥槽內的刮泥機構，并且所述刮泥機構沿所述池體的長度方向往復運動；所述刮泥機構包括有對稱的鉸接于連桿兩側的污泥鏟板，兩個所述污泥鏟板的板面均朝向污泥槽，并且所述污泥鏟板和池體在鉛錘方向上的截面呈“十”字狀布置；所述連桿背離污泥槽的一側固定有用于阻止污泥鏟板翻轉的限位板，當所述刮泥機構向靠近污泥槽的方向移動時，兩個所述污泥鏟板向遠離彼此的方向旋轉并在限位板的止擋下呈180°；當所述刮泥機構向遠離污泥槽的方向移動時，所述限位板朝向污泥槽布置，兩個所述污泥鏟板彼此相向旋轉且兩者均與限位板相垂直。
優選的，所述第二襯座板面的中部連接有第一彈性復位件，所述第一彈性復位件的兩端分別延伸至兩個污泥鏟板的邊緣處并與之固定相連；兩個所述污泥鏟板的邊緣處均固定有第二襯座，所述限位板從其一側的邊緣至另一側的邊緣依次等間距的布置有三個第二襯座，五個所述第二襯座均位于同一水平面內，所述第一彈性復位件的中部固定于限位板上中間的第二襯座上，所述第一彈性復位件的兩端分別穿過限位板邊緣處的第二襯座與污泥鏟板邊緣處的第二襯座相連。
優選的，所述連桿在水平面內的截面呈矩形結構，所述連桿的頂部一體成型連接有呈圓柱狀的連接柱；所述池體頂部的敞口處布置有安裝板，所述連接柱的頂端轉動連接于安裝板上，所述池體的敞口沿其長度方向的兩端固定有第一襯座，兩個所述第一襯座之間轉動安裝有螺紋桿，其中一個所述第一襯座上與螺紋桿相對的一端安裝有第二電機，所述第二電機的電機軸穿過該第一襯座后與螺紋桿固定連接，所述安裝板朝向螺紋桿的方向延伸形成有連接塊，所述安裝板套裝在螺紋桿上并與之螺紋相連。
優選的，所述安裝板的底部開設有一環形導向槽，所述連接柱的頂部向上延伸至環形導向槽內并與之滑動配合，所述安裝板的底部沿環形導向槽的軸心處轉動安裝有轉動桿，所述轉動桿沿環形導向槽的徑向向外延伸并套裝在連接柱外部，所述安裝板的頂部安裝有用于驅動轉動桿進行旋轉的第一電機。
優選的，所述池體的內壁上靠近其敞口處沿水平方向安裝有第一分隔板，所述第一分隔板的內側布置有第二分隔板，所述第二分隔板通過其底部連接支撐柱支撐于池體內并和第一分隔板共面，所述第一分隔板與第二分隔板之間的間隙形成導槽，所述連接柱沿豎直方向貫穿導槽并與之保持滑動限位配合。
優選的，所述池體的內部與污泥槽相對的一端安裝有集水槽，所述集水槽的頂部與第一分隔板/第二分隔板保持齊平，所述集水槽的頂部可拆卸式插接有過濾板，所述第一分隔板/第二分隔板上沿池體的長度方向滑動導向裝配有推水板，所述推水板朝向集水槽方向移動使得污水排入至集水槽內。
優選的，所述推水板包括有沿池體長度方向進行往復滑動的固定板和鉸接于所述固定板一端的翻轉板；所述安裝板和推水板沿相向運動方向彼此相對運動時，通過連接柱驅使翻轉板相對于固定板旋轉使得兩者錯開形成相背運動，并且當安裝板和所述推水板形成相背運動后，所述翻轉板重新回復至與固定板共面的狀態。
優選的，所述推水板還包括有布置于固定板內側的滑動板，所述滑動板滑動式裝配于第二分隔板上，所述滑動板的中部形成有呈中空狀的套管，所述第二分隔板的底部滑動式裝配有底板，所述底板底部安裝的第三電機的電機軸與套裝在套管內部的轉軸固定相連，并且所述轉軸與套管保持滑動裝配，所述轉軸的頂端向上延伸并與固定板固定相連；沿所述固定板板面的長度方向依次布置兩個第三襯座和一個第四襯座，其中兩個所述第三襯座固定在固定板上，所述第四襯座則固定在翻轉板上，靠近所述滑動板一側的第三襯座上連接有第二彈性復位件，所述第二彈性復位件穿過另外一個第三襯座連接于第四襯座上。
優選的，所述滑動板和固定板的板面上均貫通開設有至少一個的導水孔，每個所述導水孔的內部均裝配有電磁閥，所述推水板朝集水槽方向運動時，電磁閥處于關閉狀態，所述推水板向背離集水槽的方向運動時，電磁閥處于導通狀態。
優選的，所述滑動板底部一體成型連接有滑塊，所述第二分隔板上形成有供滑塊進行滑動的滑動槽，所述滑動槽的內部裝配有無桿氣缸，所述滑動板通過滑塊安裝在滑動槽內并套裝在無桿氣缸上與第二分隔板保持滑動導向裝配；所述第二分隔板的底部還裝有兩根與底板相配合的滑軌，所述底板套裝在該滑軌上并與之保持滑動配合，兩個所述滑軌之間的第二分隔板上沿其厚度方向貫通開設有U型通槽，所述第三電機的電機軸穿過該U型通槽延伸至套管內。
與現有技術相比，本發明提供了一種用于污水回收利用的平流沉淀池，具備以下有益效果：本發明中的刮泥機構在池體底部沿水平方向做往復直線運動，當泥機構朝污泥槽方向運動時，兩個污泥鏟板向遠離彼此的方向旋轉并在限位板的止擋下呈180°，此狀態下的兩個污泥鏟板與污泥的接觸面積達到最大，可最大程度上的將污泥推送至污泥槽內。而當刮泥機構向遠離污泥槽的方向移動時，限位板朝向污泥槽布置，兩個污泥鏟板彼此相向旋轉且兩者均與限位板相垂直，此狀態下的兩個污泥鏟板與污泥的接觸面積最小，減小污泥鏟板的受力，可使污泥鏟板快速順利的返回至初始位置。避免了污泥鏟板在返回的過程中抬起的麻煩。
另外，本發明中的刮泥機構在池體底部可沿其寬度方向進行移動，進而提升了刮泥機構的作用范圍，池體底部的污泥盡可能多的被推送至污泥槽中。
本發明中的推水板和刮泥機構進行配合，兩者可同步進行作業，進而提高了污水的處理效率。
（發明人：方勁松;葉眾歡;張冶;項力）
