公布日：2022.09.27
申請日：2021.03.19
分類號：C02F9/04(2006.01)I;C02F101/16(2006.01)N
摘要
本發明公開了一種低碳氮比高氨氮廢水的常溫處理系統及工藝，包括pH調節池、混凝沉淀池、吹脫塔、吸收塔、折點加氯氧化池、堿液加藥系統、脫氮劑加藥系統、次氯酸鈉加藥系統和第一酸液加藥系統；通過在沉淀池與吹脫塔之間的管道上設置脫氮劑加藥系統，利用脫氮劑顯著降低空氣吹脫所需的空氣量和pH調節加堿量，并保持高的氨氮去除效率，以經濟的方式去除廢水中的大部分氨氮；之后廢水經空氣吹脫后的剩余氨氮經折點氧化，降低至排放要求或0，以簡單高效的方式去除剩余氨氮至目標值。該系統及工藝簡單，占地少，操作簡單，自動化程度高，可以適用于無熱源的低碳氮比高氨氮廢水的氨氮去除。
權利要求書
1.一種低碳氮比高氨氮廢水的常溫處理系統，其特征在于，包括pH調節池、混凝沉淀池、吹脫塔、吸收塔、折點加氯氧化池、堿液加藥系統、脫氮劑加藥系統、次氯酸鈉加藥系統和第一酸液加藥系統；所述pH調節池的入口端通過提升泵與廢水池連接，出口端與所述混凝沉淀池的入口端連接，所述混凝沉淀池的出口端通過管道混合器與所述吹脫塔頂部連接，所述吹脫塔的底部與鼓風機連接，所述吹脫塔的氣體出口端與所述吸收塔連接，所述吹脫塔的液體出口端與所述折點加氯氧化池連接，所述折點加氯氧化池出口端設置有排放管；所述堿液加藥系統與所述pH調節池連接，所述脫氮劑加藥系統連接再所述管道混合器上，所述次氯酸鈉加藥系統和第一酸液加藥系統分別與所述折點加氯氧化池連接。
2.如權利要求1所述的一種低碳氮比高氨氮廢水的常溫處理系統，其特征在于，所述pH調節池、所述混凝沉淀池和所述折點加氯氧化池內均設有PH計和液位計。
3.如權利要求1所述的一種低碳氮比高氨氮廢水的常溫處理系統，其特征在于，所述吸收塔上設有第二酸液加藥系統。
4.一種低碳氮比高氨氮廢水的常溫處理工藝，其特征在于，通過如權利要求1-3任一項所述的低碳氮比高氨氮廢水的常溫處理系統實現，該處理工藝包括如下步驟：S1.待處理廢水經提升泵進入PH調節池，用堿調節廢水的PH值；S2.所述步驟S1處理后的廢水進入混凝沉淀池，加入混凝劑進行沉降處理；S3.所述混凝沉淀池的出水通過管道混合器與脫氮劑混合后，進入吹脫塔；S4.通過鼓風機通入空氣對進入吹脫塔的廢水進行氨氮吹脫，氨氮吹脫后的廢水進入折點加氯反應池；S5.所述吹脫塔產生的氣體經吸收塔吸收氨氣后，排放至空氣；S6.進入所述折點加氯反應池的廢水分別加入次氯酸鈉和酸處理后排放。
5.如權利要求4所述的一種低碳氮比高氨氮廢水的常溫處理工藝，其特征在于，所述步驟S1中PH調節池的廢水通過堿調節PH值至10.5-11.5，所述堿為氫氧化鈉或碳酸鈉。
6.如權利要求4所述的一種低碳氮比高氨氮廢水的常溫處理工藝，其特征在于，所述步驟S2中的混凝劑為堿式氯化鋁或明礬，所述混凝劑的加入量為90-120mg/L。
7.如權利要求4所述的一種低碳氮比高氨氮廢水的常溫處理工藝，其特征在于，所述步驟S3中的脫氮劑由陰離子表面活性劑和非離子表面活性劑復配而成，所述陰離子表面活性劑和所述非離子表面活性劑的質量比為1:1-5:1。
8.如權利要求4所述的一種低碳氮比高氨氮廢水的常溫處理工藝，其特征在于，所述步驟S3中的脫氮劑的投加量為10-30mg/L。
9.如權利要求4所述的一種低碳氮比高氨氮廢水的常溫處理工藝，其特征在于，所述步驟S4中，所述氨氮吹脫過程中的氣液比為1500:1-3000:1。
10.如權利要求4所述的一種低碳氮比高氨氮廢水的常溫處理工藝，其特征在于，所述步驟S4中，所述吹脫塔的空氣停留時間為1-3h；和/或所述步驟S5中，所述吸收塔的空氣停留時間為1-3h。
11.如權利要求4所述的一種低碳氮比高氨氮廢水的常溫處理工藝，其特征在于，所述步驟S6中次氯酸鈉投加量為吹脫塔出水中剩余氨氮量的11-15倍。
發明內容
針對現有技術存在的缺陷，本發明的目的在于提供一種低碳氮比高氨氮廢水的常溫處理系統及工藝，采用pH調節池、混凝沉淀池、吹脫塔、吸收塔、折點加氯氧化池等結合的方式，并且在沉淀池與吹脫塔之間的管道上設置脫氮劑加藥系統，利用脫氮劑顯著降低空氣吹脫所需的空氣量和pH調節加堿量，并保持高的氨氮去除效率，以經濟的方式去除廢水中的大部分氨氮。廢水經空氣吹脫后的剩余氨氮經折點氧化，降低至排放要求或0，以簡單高效的方式去除剩余氨氮至目標值。
為了實現上述目的，本發明采用以下技術方案：
本發明的第一方面提供一種低碳氮比高氨氮廢水的常溫處理系統，包括pH調節池、混凝沉淀池、吹脫塔、吸收塔、折點加氯氧化池、堿液加藥系統、脫氮劑加藥系統、次氯酸鈉加藥系統和第一酸液加藥系統；
所述pH調節池的入口端通過提升泵與廢水池連接，出口端與所述混凝沉淀池的入口端連接，所述混凝沉淀池的出口端通過管道混合器與所述吹脫塔頂部連接，所述吹脫塔的底部與鼓風機連接，所述吹脫塔的氣體出口端與所述吸收塔連接，所述吹脫塔的液體出口端與所述折點加氯氧化池連接，所述折點加氯氧化池出口端設置有排放管；
所述堿液加藥系統與所述pH調節池連接，所述脫氮劑加藥系統連接再所述管道混合器上，所述次氯酸鈉加藥系統和第一酸液加藥系統分別與所述折點加氯氧化池連接。
進一步的，所述pH調節池、所述混凝沉淀池和所述折點加氯氧化池內均設有PH計和液位計。
進一步的，所述吸收塔上設有第二酸液加藥系統。

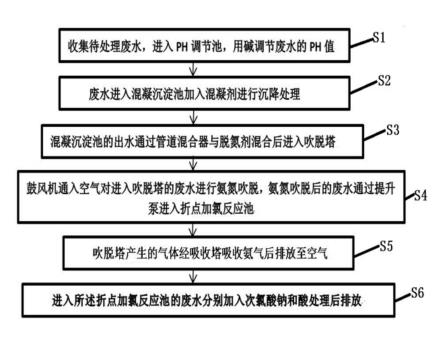

本發明的第二方面提供一種低碳氮比高氨氮廢水的常溫處理工藝，通過如本發明第一方面所述的低碳氮比高氨氮廢水的常溫處理系統實現，該處理工藝包括如下步驟：
S1.待處理廢水經提升泵進入PH調節池，用堿調節廢水的PH值；
S2.所述步驟S1處理后的廢水進入混凝沉淀池，加入混凝劑進行沉降處理；
S3.所述混凝沉淀池的出水通過管道混合器與脫氮劑混合后，進入吹脫塔；
S4.通過鼓風機通入空氣對進入吹脫塔的廢水進行氨氮吹脫，氨氮吹脫后的廢水進入折點加氯反應池；
S5.所述吹脫塔產生的氣體經吸收塔吸收氨氣后，排放至空氣；
S6.進入所述折點加氯反應池的廢水分別加入次氯酸鈉和酸處理后排放。
優選地，所述步驟S1中PH調節池的廢水通過堿調節PH值至10.5-11.5，所述堿為氫氧化鈉或碳酸鈉。
進一步的，所述步驟S2中的混凝劑為堿式氯化鋁或明礬，所述混凝劑的加入量為90-120mg/L。
進一步的，所述步驟S3中的脫氮劑由陰離子表面活性劑和非離子表面活性劑復配而成，所述陰離子表面活性劑和所述非離子表面活性劑的質量比為1:1-5:1。
進一步的，所述步驟S3中的脫氮劑的投加量為10-30mg/L。
進一步的，所述步驟S4中，所述氨氮吹脫過程中的氣液比為1500:1-3000:1。
進一步的，所述步驟S4中，所述吹脫塔的空氣停留時間為1-3h；和/或
所述步驟S5中，所述吸收塔的空氣停留時間為1-3h。
進一步的，所述步驟S6中次氯酸鈉投加量為吹脫塔出水中剩余氨氮量的11-15倍。
采用上述技術方案，本發明具有以下優點：
本發明提供了一種低碳氮比高氨氮廢水的常溫處理系統及工藝，采用pH調節池、混凝沉淀池、吹脫塔、吸收塔、折點加氯氧化池等結合的方式，并且在沉淀池與吹脫塔之間的管道上設置脫氮劑加藥系統，通過利用脫氮劑降低了空氣吹脫所需的空氣量和pH調節加堿量并保持了高的吹脫效率，以經濟的方式去除廢水中的大部分氨氮，在常溫下可以高效除氮，工藝簡單，占地少，操作簡單，自動化程度高，廢水經空氣吹脫后的剩余氨氮經折點氧化，降低至排放要求或零，以簡單高效的方式去除剩余氨氮至目標值。本發明可以適用于無熱源的低碳氮比高氨氮廢水的氨氮去除，可以顯著降低后續廢水處理工藝的氨氮負荷。
（發明人：陳廣;柴曉利;張厚強;鄒博源;周斌;阮益超;陸斌;金泰峰）
