公布日：2022.08.05
申請日：2022.05.16
分類號：C02F1/52(2006.01)I;B01F35/71(2022.01)I;B01F27/00(2022.01)I
摘要
本發明涉及污水處理技術領域，且公開了一種基于生物膜法處理技術的污水處理絮凝裝置，包括混合筒，所述混合裝置包括活塞塊、第一固定塊、第一轉動蓋、第二固定塊、第二轉動蓋和促進裝置，所述混合筒的內部滑動連接有活塞塊，所述活塞塊上固定連接有第一固定塊，所述第一固定塊的外側轉動連接有第一轉動蓋，所述混合筒的內部底側壁固定連接有第二固定塊。該基于生物膜法處理技術的污水處理絮凝裝置，通過第二電機、轉動盤、連桿、滑動塊、軌道板、軌道殼、運動桿、活塞塊、第一轉動蓋、第二轉動蓋、混合筒、第一電機、螺旋桿、過濾筒和轉動扇之間的配合作用，實現了對絮凝劑與水進行加速混合的目的，從而解決絮凝效果低下的問題。
權利要求書

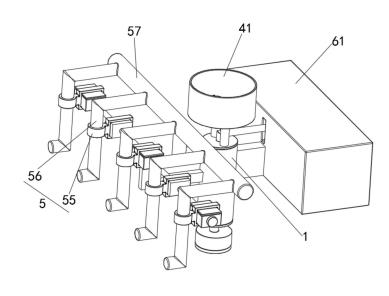

1.一種基于生物膜法處理技術的污水處理絮凝裝置，包括混合筒(1)，其特征在于：所述混合筒(1)的內部設置有混合裝置(2)，所述混合裝置(2)上設置有檢測裝置(3)，所述混合筒(1)的外側固定安裝有輔助裝置(4)，所述輔助裝置(4)的左側固定連接有運動裝置(5)，所述混合筒(1)的右側通過矩形塊固定安裝有動力裝置(6)；所述混合裝置(2)包括活塞塊(21)、第一固定塊(22)、第一轉動蓋(23)、第二固定塊(24)、第二轉動蓋(25)和促進裝置(26)，所述混合筒(1)的內部滑動連接有活塞塊(21)，所述活塞塊(21)上固定連接有第一固定塊(22)，所述第一固定塊(22)的外側轉動連接有第一轉動蓋(23)，所述混合筒(1)的內部底側壁固定連接有第二固定塊(24)，所述第二固定塊(24)的外側轉動連接有第二轉動蓋(25)，所述活塞塊(21)的上側固定安裝有促進裝置(26)。
2.根據權利要求1所述的一種基于生物膜法處理技術的污水處理絮凝裝置，其特征在于：所述促進裝置(26)的結構包括運動桿(261)、連接環(262)和轉動扇(263)，所述活塞塊(21)的上側固定連接有運動桿(261)，所述運動桿(261)的軸向外側固定連接有連接環(262)，所述連接環(262)上轉動連接有轉動扇(263)。
3.根據權利要求2所述的一種基于生物膜法處理技術的污水處理絮凝裝置，其特征在于：所述檢測裝置(3)包括運動框(31)、滑動變阻器(32)、撥動塊(33)和第一彈簧(34)，所述轉動扇(263)的內部設置有運動框(31)，所述運動框(31)的內部固定安裝有滑動變阻器(32)，所述運動框(31)的內部設置有撥動塊(33)，所述撥動塊(33)在滑動變阻器(32)上滑動，所述撥動塊(33)與運動框(31)之間固定連接有第一彈簧(34)，所述滑動變阻器(32)與第一電機(44)為電性連接。
4.根據權利要求1所述的一種基于生物膜法處理技術的污水處理絮凝裝置，其特征在于：所述輔助裝置(4)包括投料斗(41)、過濾筒(42)、連接管(43)、第一電機(44)、連接架(45)和螺旋桿(46)，所述混合筒(1)的上側固定連接有投料斗(41)，所述混合筒(1)的下側固定連接有過濾筒(42)，所述投料斗(41)的內部底側壁固定安裝有連接架(45)，所述連接架(45)的軸向內側固定連接有第一電機(44)，所述第一電機(44)的下側傳動連接有螺旋桿(46)，所述混合筒(1)的左側固定連接有連接管(43)。
5.根據權利要求1所述的一種基于生物膜法處理技術的污水處理絮凝裝置，其特征在于：所述運動裝置(5)的結構包括矩形殼體(51)、直導棒(52)、導向桿(53)、磁力塊(54)、連接塊(55)、排放管(56)和軟管(57)，所述混合筒(1)的左側通過L形桿固定連接有矩形殼體(51)，所述矩形殼體(51)的內部固定安裝有直導棒(52)，所述矩形殼體(51)的內側固定安裝有導向桿(53)，所述導向桿(53)的軸向外側滑動連接有磁力塊(54)；所述矩形殼體(51)、磁力塊(54)的外側均固定連接有連接塊(55)，所述連接塊(55)的內側固定安裝有排放管(56)，所述排放管(56)的右側固定連接有軟管(57)，所述軟管(57)與連接管(43)為固定連接。
6.根據權利要求1所述的一種基于生物膜法處理技術的污水處理絮凝裝置，其特征在于：所述動力裝置(6)包括保護殼(61)、第二電機(62)、轉動盤(63)、連桿(64)和轉接裝置(65)，所述混合筒(1)的右側設置有保護殼(61)，所述保護殼(61)的內部右側壁固定連接有第二電機(62)，所述第二電機(62)的左側傳動連接有轉動盤(63)，所述轉動盤(63)的左側轉動連接有連桿(64)，所述連桿(64)的左側設置有轉接裝置(65)。
7.根據權利要求6所述的一種基于生物膜法處理技術的污水處理絮凝裝置，其特征在于：所述轉接裝置(65)的結構包括軌道板(651)、滑動塊(652)、和軌道殼(653)，所述連桿(64)的左側轉動連接有軌道板(651)，所述軌道板(651)的右側固定連接有滑動塊(652)，所述滑動塊(652)的外側滑動連接有軌道殼(653)，所述軌道殼(653)與保護殼(61)內部的上側壁為固定連接。
8.根據權利要求5所述的一種基于生物膜法處理技術的污水處理絮凝裝置，其特征在于：所述矩形殼體(51)設置有三個，磁力塊(54)設置有兩個，其它兩個所述矩形殼體(51)在導向桿(53)上滑動，所述矩形殼體(51)與磁力塊(54)在導向桿(53)上呈穿插分布。
9.根據權利要求7所述的一種基于生物膜法處理技術的污水處理絮凝裝置，其特征在于：所述軌道板(651)上開設有與運動桿(261)相對應的滑槽，所述軌道殼(653)的內部開設有與滑動塊(652)相對應的開槽，所述保護殼(61)上開設有與軌道板(651)相對應的方孔。
發明內容
本發明的目的在于提供一種基于生物膜法處理技術的污水處理絮凝裝置，以解決背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種基于生物膜法處理技術的污水處理絮凝裝置，包括混合筒，所述混合筒的內部設置有混合裝置，所述混合裝置上設置有檢測裝置，所述混合筒的外側固定安裝有輔助裝置，所述輔助裝置的左側固定連接有運動裝置，所述混合筒的右側通過矩形塊固定安裝有動力裝置；
所述混合裝置包括活塞塊、第一固定塊、第一轉動蓋、第二固定塊、第二轉動蓋和促進裝置，所述混合筒的內部滑動連接有活塞塊，所述活塞塊上固定連接有第一固定塊，所述第一固定塊的外側轉動連接有第一轉動蓋，所述混合筒的內部底側壁固定連接有第二固定塊，所述第二固定塊的外側轉動連接有第二轉動蓋，所述活塞塊的上側固定安裝有促進裝置。
進一步的，所述促進裝置的結構包括運動桿、連接環和轉動扇，所述活塞塊的上側固定連接有運動桿，所述運動桿的軸向外側固定連接有連接環，所述連接環的上轉動連接有轉動扇。
當活塞塊向上運動時，通過壓力作用，第一轉動蓋緊貼活塞塊，第二轉動蓋轉動一定角度，進而將外部的水通過過濾筒過濾抽入到混合筒的內部，當活塞塊向下運動時，通過壓力作用，第二轉動蓋緊貼混合筒的內側壁，第一轉動蓋轉動一定角度，使得水流入到連接管內，在混合筒內部的水進行流通的同時，由于第一電機被啟動，使得第一電機帶動螺旋桿進行轉動，在螺旋桿轉動的同時將投料斗內的絮凝劑不斷運輸到混合筒的內部，在運動桿上下運動以及混合筒內部水流動的同時，帶動轉動扇轉動，使得轉動扇在轉動的同時對絮凝劑與水進行加速混合，與此同時，轉動扇轉動產生離心力。
進一步的，所述檢測裝置包括運動框、滑動變阻器、撥動塊和第一彈簧，所述轉動扇的內部設置有運動框，所述運動框的內部固定安裝有滑動變阻器，所述運動框的內部設置有撥動塊，所述撥動塊在滑動變阻器上滑動，所述撥動塊與運動框之間固定連接有第一彈簧，所述滑動變阻器與第一電機為電性連接。
進一步的，所述輔助裝置包括投料斗、過濾筒、連接管、第一電機、連接架和螺旋桿，所述混合筒的上側固定連接有投料斗，所述混合筒的下側固定連接有過濾筒，所述投料斗的內部底側壁固定安裝有連接架，所述連接架的軸向內側固定連接有第一電機，所述第一電機的下側傳動連接有螺旋桿，所述混合筒的左側固定連接有連接管。
在離心力的作用下帶動撥動塊在滑動變阻器上滑動，進而改變滑動變阻器內部的阻值，使得轉動扇的轉速越大，滑動變阻器內部的阻值越小，由于滑動變阻器與第一電機為電性連接，使得通入第一電機內部的電流與轉動扇的轉速呈正向關系，進而實現了絮凝劑的加入量與水流量呈正向關系的目的。
進一步的，所述運動裝置的結構包括矩形殼體、直導棒、導向桿、磁力塊、連接塊、排放管和軟管，所述混合筒的左側通過L形桿固定連接有矩形殼體，所述矩形殼體的內部固定安裝有直導棒，所述矩形殼體的內側固定安裝有導向桿，所述導向桿的軸向外側滑動連接有磁力塊；
所述矩形殼體、磁力塊的外側均固定連接有連接塊，所述連接塊的內側固定安裝有排放管，所述排放管的右側固定連接有軟管，所述軟管與連接管為固定連接。
在與絮凝劑混合后的溶液通入軟管的同時，對直導棒的內部通入電流方向不斷變化的電流，使得直導棒在通入電流后，產生吸引或排斥磁力塊的磁場力，進而帶動兩側的磁力塊與矩形殼體進行來回運動，使得矩形殼體、磁力塊通過連接塊的作用帶動排放管在污水池中來回運動，進而將絮凝劑混合后的溶液均勻的排放到污水池中。
進一步的，所述動力裝置包括保護殼、第二電機、轉動盤、連桿和轉接裝置，所述混合筒的右側設置有保護殼，所述保護殼的內部右側壁固定連接有第二電機，所述第二電機的左側傳動連接有轉動盤，所述轉動盤的左側轉動連接有連桿，所述連桿的左側設置有轉接裝置。
進一步的，所述轉接裝置的結構包括軌道板、滑動塊、和軌道殼，所述連桿的左側轉動連接有軌道板，所述軌道板的右側固定連接有滑動塊，所述滑動塊的外側滑動連接有軌道殼，所述軌道殼與保護殼內部的上側壁固定連接。
將本裝置安裝在利用生物膜法處理技術的污水池中，將排放管、過濾筒置于水下，將絮凝劑加入到投料斗中，隨后啟動第一電機和第二電機，第二電機被啟動后帶動轉動盤進行轉動，使得轉動盤在轉動的同時通過連桿與滑動塊的作用帶動軌道板沿軌道殼內部開設的開槽進行來回滑動，由于軌道板上開設有與運動桿相對應的滑槽，使得軌道板在進行來回運動的同時，通過滑槽作用帶動運動桿進行上下運動，使得運動桿帶動與其固定連接的活塞塊同步上下運動。
進一步的，所述矩形殼體設置有三個，磁力塊設置有兩個，其它兩個所述矩形殼體在導向桿上滑動，所述矩形殼體與磁力塊在導向桿上呈穿插分布。
進一步的，所述軌道板上開設有與運動桿相對應的滑槽，所述軌道殼的內部開設有與滑動塊相對應的開槽，所述保護殼上開設有與軌道板相對應的方孔。
與現有技術相比，本發明提供了一種基于生物膜法處理技術的污水處理絮凝裝置，具備以下有益效果：
1、該基于生物膜法處理技術的污水處理絮凝裝置，通過第二電機、轉動盤、連桿、滑動塊、軌道板、軌道殼、運動桿、活塞塊、第一轉動蓋、第二轉動蓋、混合筒、第一電機、螺旋桿、過濾筒和轉動扇之間的配合作用，進而實現了帶動水流在混合筒內不斷流動的目的，同時也實現了對絮凝劑與水進行加速混合的目的，從而解決了傳統的絮凝裝置的使用方式主要將絮凝劑通過拋撒機構撒入到利用生物膜法處理技術中的污水沉淀池中，由于絮凝劑是為固定顆粒，使得絮凝劑無法快速污水發生化學反應，同時絮凝劑與污水無法充分接觸，從而造成絮凝效果低下的問題。
2、該基于生物膜法處理技術的污水處理絮凝裝置，通過撥動塊、滑動變阻器、轉動扇、第一電機和轉動扇之間的配合作用，進而實現了絮凝劑的加入量與水流量呈正向關系的目的，從而解決了若采用首先將絮凝劑與水混合在排入到污水池中的方式，但是存在絮凝劑的加入量無法與水流量呈正向關系，進而導致絮凝劑的劑量不能達到適宜狀態，從而造成絮凝程度不高或絮凝劑浪費的問題。
3、該基于生物膜法處理技術的污水處理絮凝裝置，通過軟管、直導棒、磁力塊、矩形殼體、連接塊和排放管之間的配合作用，進而實現了可以將絮凝劑混合后的溶液均勻的排放到污水池中的目的，從而進一步提高絮凝效果。
（發明人：徐躍武;葉晟）
