公布日：2022.08.09
申請日：2022.06.16
分類號：C02F3/00(2006.01)I
摘要
本發明公開了分散式生活污水處理設備的多級分離膜及布置結構，其中，多級分離膜包括安裝架、平行且間隔均勻的分布在安裝架上的若干橫向分離膜板、穿插在橫向分離膜板中且與橫向分離膜板呈垂直關系的若干豎向分離膜板，橫向分離膜板、豎向分離膜板相互交錯、形成過水網格；橫向分離膜板包括上板、下板、間隔安裝在上板、下板之間的若干單元膜，單元膜之間存在安置空間，多個橫向分離膜板平行對齊，使得相應的安置空間位置重疊，單個豎向分離膜板穿過多個相互重疊的安置空間，并可拆卸的固定在安置空間內；安裝架包括按四邊形角點分布的四根截面為凹字形的滑道條盒，同一高度的滑道條盒開口相對，四個滑道條盒分別位于上板、下板的兩側端部。
權利要求書

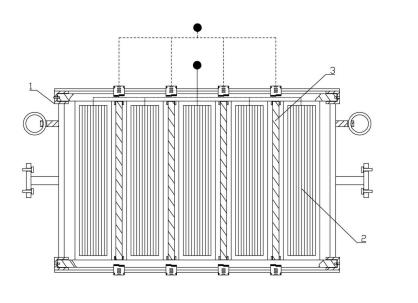

1.分散式生活污水處理設備的多級分離膜，其特征在于：包括安裝架(1)、平行且間隔均勻的分布在安裝架(1)上的若干橫向分離膜板(2)、穿插在橫向分離膜板(2)中且與橫向分離膜板(2)呈垂直關系的若干豎向分離膜板(3)，所述橫向分離膜板(2)、豎向分離膜板(3)相互交錯、形成過水網格；所述橫向分離膜板(2)包括上板(21)、下板(22)、間隔安裝在上板(21)、下板(22)之間的若干單元膜(23)，所述單元膜(23)之間存在安置空間(24)，多個所述橫向分離膜板(2)平行對齊，使得相應的安置空間(24)位置重疊，單個所述豎向分離膜板(3)穿過多個相互重疊的安置空間(24)，并可拆卸的固定在安置空間(24)內；單個所述橫向分離膜板(2)中的所有單元膜(23)設有第一出水口，并且第一出水口并聯；單個所述豎向分離膜板(3)僅設有一個第二出水口；所述安裝架(1)包括按四邊形角點分布的四根截面為凹字形的滑道條盒(11)，同一高度的所述滑道條盒(11)開口相對，所述滑道條盒(11)之間相互連接，形成整體，四個所述滑道條盒(11)分別位于上板(21)、下板(22)的兩側端部，并與橫向分離膜板(2)固定連接。
2.根據權利要求1所述的分散式生活污水處理設備的多級分離膜，其特征在于：所述上板(21)、下板(22)的相對面在對應安置空間(24)的位置設有間距適配豎向分離膜板(3)厚度的兩根擋條(25)，所述擋條(25)的外側設有卡槽(251)，對應豎向分離膜板(3)兩端面的所述橫向分離膜板(2)的上板(21)、下板(22)外側面鉸接有若干扣合頁(26)，所述扣合頁(26)的位置對應豎向分離膜板(3)的安裝位置，所述扣合頁(26)垂直向外設有卡條(262)，所述卡條(262)的相對面設有適配卡槽(251)的卡柱(263)。
3.根據權利要求2所述的分散式生活污水處理設備的多級分離膜，其特征在于：所述扣合頁(26)向上的一面設有若干膠墊(265)。
4.根據權利要求3所述的分散式生活污水處理設備的多級分離膜，其特征在于：所述扣合頁(26)的邊緣設有凹槽(264)。
5.根據權利要求1所述的分散式生活污水處理設備的多級分離膜，其特征在于：所述上板(21)、下板(22)的兩端面設有內螺紋槽(221)，所述滑道條盒(11)在對應內螺紋槽(221)的位置設有外螺紋槽(111)，所述內螺紋槽(221)、外螺紋槽(111)之間連接有螺栓。
6.根據權利要求5所述的分散式生活污水處理設備的多級分離膜，其特征在于：所述滑道條盒(11)的豎向之間通過豎向連接條(12)連接，所述滑道條盒(11)的橫向之間通過橫向連接條(13)連接，所述橫向連接條(13)貼合于滑道條盒(11)的側面。
7.根據權利要求6所述的分散式生活污水處理設備的多級分離膜，其特征在于：所述安裝架(1)在兩根豎向連接條(12)的外側面連接有帶孔支座(141)，所述帶孔支座(141)連接有吊環(142)。
8.根據權利要求7所述的分散式生活污水處理設備的多級分離膜，其特征在于：所述豎向連接條(12)的外側面連接有T形支架(15)，所述安裝架(1)通過T形支架(15)螺栓連接。
9.一種根據權利要求4或8所述的分散式生活污水處理設備的多級分離膜的布置結構，其特征在于：所述多級分離膜布置在分散式生活污水處理設備的膜生物反應池中，所述多級分離膜布置在液位以下。
發明內容
針對上述背景技術所提出的問題，本發明的目的是：旨在提供分散式生活污水處理設備的多級分離膜及布置結構。
為實現上述技術目的，本發明采用的技術方案如下：
分散式生活污水處理設備的多級分離膜，包括安裝架、平行且間隔均勻的分布在安裝架上的若干橫向分離膜板、穿插在橫向分離膜板中且與橫向分離膜板呈垂直關系的若干豎向分離膜板，所述橫向分離膜板、豎向分離膜板相互交錯、形成過水網格；
所述橫向分離膜板包括上板、下板、間隔安裝在上板、下板之間的若干單元膜，所述單元膜之間存在安置空間，多個所述橫向分離膜板平行對齊，使得相應的安置空間位置重疊，單個所述豎向分離膜板穿過多個相互重疊的安置空間，并可拆卸的固定在安置空間內；
單個所述橫向分離膜板中的所有單元膜設有第一出水口，并且第一出水口并聯；
單個所述豎向分離膜板僅設有一個第二出水口；
所述安裝架包括按四邊形角點分布的四根截面為凹字形的滑道條盒，同一高度的所述滑道條盒開口相對，所述滑道條盒之間相互連接，形成整體，四個所述滑道條盒分別位于上板、下板的兩側端部，并與橫向分離膜板固定連接。
進一步限定，所述上板、下板的相對面在對應安置空間的位置設有間距適配豎向分離膜板厚度的兩根擋條，所述擋條的外側設有卡槽，對應豎向分離膜板兩端面的所述橫向分離膜板的上板、下板外側面鉸接有若干扣合頁，所述扣合頁的位置對應豎向分離膜板的安裝位置，所述扣合頁垂直向外設有卡條，所述卡條的相對面設有適配卡槽的卡柱，這樣的結構設計，通過擋條限制豎向分離膜板的左右位移，并規范豎向分離膜板安裝時的滑動方向，通過扣合頁貼合在豎向分離膜板的側面、并通過卡柱扣合在卡槽中，使豎向分離膜板到達指定位置后，不能在前后方向運動。
進一步限定，所述扣合頁向上的一面設有若干膠墊，這樣的結構設計，通過膠墊填充在扣合頁與豎向分離膜板側面之間的間隙中，使得豎向分離膜板能夠被穩定固定。
進一步限定，所述扣合頁的邊緣設有凹槽，這樣的結構設計，在扣合頁被扣合固定后，便于通過凹槽提供著力點，從而翻動扣合頁。
進一步限定，所述上板、下板的兩端面設有內螺紋槽，所述滑道條盒在對應內螺紋槽的位置設有外螺紋槽，所述內螺紋槽、外螺紋槽之間連接有螺栓，這樣的結構設計，通過內螺紋槽、外螺紋槽以及螺栓的配合，完成橫向分離膜板在安裝架上位置的固定。
進一步限定，所述滑道條盒的豎向之間通過豎向連接條連接，所述滑道條盒的橫向之間通過橫向連接條連接，所述橫向連接條貼合于滑道條盒的側面，這樣的結構設計，通過豎向連接條、橫向連接條將四個滑道條盒結為一體。
進一步限定，所述安裝架在兩根豎向連接條的外側面連接有帶孔支座，所述帶孔支座連接有吊環，這樣的結構設計，通過帶孔支座連接吊環，從而提供起吊點。
進一步限定，所述豎向連接條的外側面連接有T形支架，所述安裝架通過T形支架螺栓連接，這樣的結構設計，便于安裝架通過T形支架與裝配平面螺栓連接。
本發明還提供一種分散式生活污水處理設備的多級分離膜的布置結構，所述多級分離膜布置在分散式生活污水處理設備的膜生物反應池中，所述多級分離膜布置在液位以下。
本發明的有益效果：
1.由于橫向分離膜板、豎向分離膜板相互交錯、形成網格結構，有效利用了橫向空間、以及豎向空間，增加了膜的放置數量，從而增加了污水的有效處理面積，提升了對生活污水的過濾處理能力；
2.橫向分離膜板通過安裝架上的滑道條盒安裝，豎向分離膜板通過橫向分離膜板可拆卸的安裝，通過改變安裝架的位置，即可變動橫向分離膜板、豎向分離膜板在膜生物反應池中的位置，調節安裝深度較為方便，并且豎向分離膜板的單獨拆卸也較為便捷。
（發明人：岳東亭;嚴璇;邱洪軍;孫京飛;張孝添）
