公布日：2022.09.09
申請日：2022.05.30
分類號：C02F1/44(2006.01)I

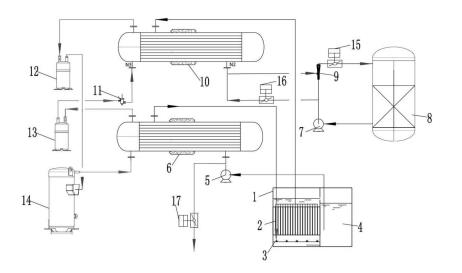

摘要
本發明公開了一種低溫熱泵膜蒸餾廢水濃縮系統，濃縮裝置和濃縮方法；所述濃縮裝置包括冷凝支路、氣液分離支路、排水支路、熱泵系統；所述冷凝支路包括熱水池，與所述熱水池連通的加熱器，與所述加熱器連通的布水裝置，設置在熱水池側部的膜濃縮池，設置在所述膜濃縮池內的膜蒸餾組件，與所述膜蒸餾組件連通的冷凝器，以及與所述冷凝器連通的冷凝水罐。本發明是在負壓狀態下以膜蒸餾組件兩側溫度差為傳質驅動力，使熱側的水蒸氣透過疏水膜孔在冷側冷凝成液態水的熱驅動膜過程，根據熱力學的逆卡諾原理，熱泵中冷媒的液化放熱，汽化吸熱，從而實現熱量在系統中循環使用，將二者有機結合形成低溫熱泵膜蒸餾廢水濃縮技術。
權利要求書
1.一種低溫熱泵膜蒸餾廢水濃縮系統，包括：濃縮裝置和濃縮方法；所述濃縮裝置包括冷凝支路、氣液分離支路、排水支路、熱泵系統；其特征是，所述冷凝支路包括熱水池，與所述熱水池連通的加熱器，與所述加熱器連通的布水裝置，設置在熱水池側部的膜濃縮池，設置在所述膜濃縮池內的膜蒸餾組件，與所述膜蒸餾組件連通的冷凝器，以及與所述冷凝器連通的冷凝水罐；所述布水裝置設置在所述膜濃縮池內；所述熱水池與膜過濾池連通。
2.根據權利要求1所述的一種低溫熱泵膜蒸餾廢水濃縮系統，其特征是：所述熱水池與加熱器之間連通有注入加熱管路；所述加熱器與布水裝置之間設有回流管路；所述注入管路上設有第一循環水泵；膜過濾池與冷凝器之間設有注入冷凝管路；所述冷凝器與冷凝水罐之間設有流通管路；所述流通管路上設有電動閥；所述熱水池內設有液位控制系統。
3.根據權利要求1所述的一種低溫熱泵膜蒸餾廢水濃縮系統，其特征是：所述氣液分離支路包括設置在所述冷凝器和第二循環水泵之間的冷凝管路，以及連接所述冷凝器的氣液分離罐，所述氣液分離罐與所述冷凝器之間設有分離管路；所述冷凝管路上設有分離旁通閥、第二循環水泵和真空射流器。
4.根據權利要求1所述的一種低溫熱泵膜蒸餾廢水濃縮系統，其特征是：所述排水支路包括與所述第一循環水泵連通的排水管路，以及設置在所述排水管路上的排出旁通閥。
5.根據權利要求1所述的一種低溫熱泵膜蒸餾廢水濃縮系統，其特征是：所述熱泵系統包括壓縮機、儲液罐、氣液分離罐、熱泵控溫管路，以及與壓縮機連通的換熱器；所述熱泵控溫管路連通換熱器、儲液罐、氣液分離罐、冷凝器，所述冷凝器和儲液罐之間的熱泵控溫管路上還設有膨脹閥。
6.根據權利要求2所述的一種低溫熱泵膜蒸餾廢水濃縮系統，其特征是：所述冷凝水罐上設有溢流口。
7.根據權利要求1所述的一種低溫熱泵膜蒸餾廢水濃縮系統，其特征是：所述濃縮方法包括步驟1、根據液位控制系統，定時定量補充熱水池內的原水，通過第一循環水泵的循環工作，使熱水池內的原水在加熱器內與高溫冷媒換熱后獲得熱量經過回流管路、經過布水裝置，進入膜濃縮池內，通過膜蒸餾組件兩側溫度差產生的蒸氣壓差為傳質驅動力，使熱側的水蒸氣透過膜蒸餾組件的膜孔經過注入冷凝管路在冷凝器內冷凝成液態水進入冷凝水罐內。
8.根據權利要求1所述的一種低溫熱泵膜蒸餾廢水濃縮系統，其特征是：所述濃縮方法包括步驟2、在第二循環水泵作用下和真空射流器的射流作用下迫使冷凝器及膜蒸餾組件的內側形成真空，從而促使冷凝器內的不凝氣體和底部的冷凝水通過冷凝管路進入氣液分離罐內實現氣液分離。
9.根據權利要求1所述的一種低溫熱泵膜蒸餾廢水濃縮系統，其特征是：所述濃縮方法包括步驟3、當膜濃縮池與熱水池內廢水濃度達到設定值后，打開第一循環水泵出口的排出旁通閥，濃鹽水定量排入接通排水管路的濃鹽水收集裝置，從而實現廢水中水與無機鹽的高效分離工作。
10.根據權利要求1所述的一種低溫熱泵膜蒸餾廢水濃縮系統，其特征是：所述濃縮方法包括步驟4、關閉電動閥，打開分離旁通閥，開啟第二循環水泵，實現膜蒸餾組件的自清洗功能。
發明內容
發明目的：提供一種低溫熱泵膜蒸餾廢水濃縮系統，以解決現有技術存在的上述問題。
技術方案：一種低溫熱泵膜蒸餾廢水濃縮系統，包括：
濃縮裝置和濃縮方法；
所述濃縮裝置包括冷凝支路、氣液分離支路、排水支路、熱泵系統；
所述冷凝支路包括熱水池，與所述熱水池連通的加熱器，與所述加熱器連通的布水裝置，設置在熱水池側部的膜濃縮池，設置在所述膜濃縮池內的膜蒸餾組件，與所述膜蒸餾組件連通的冷凝器，以及與所述冷凝器連通的冷凝水罐；
所述布水裝置設置在所述膜濃縮池內；
所述熱水池與膜過濾池連通。
所述布水裝置為穿孔布水器。
所述膜蒸餾組件為疏水膜，所述疏水膜由疏水性多孔材質組成，包括聚偏氟乙烯(PVDF)、聚四氟乙烯(PTFE)、聚丙烯(PP)膜的一種或幾種組合。
該疏水膜的孔徑大小為0.01μm-1μm，表面接觸角為110°-155°，具有極強的疏水特性和機械強度。
本系統中的蒸發溫度介于30℃-50℃，裝機功率介于10kW-200kW，熱泵能效比大于9，具有高效能量利用效率的特點。
系統中壓縮機的制冷劑可以是R410A、R22的一種或兩種組合，配比視蒸發工況可調節。
疏水膜的進水側水溫控制在35℃-75℃，高效推動膜蒸餾過程運行。
在膜蒸餾濃縮池內設第一循環水泵實現高效換熱；
膜蒸餾濃縮池內底部設穿孔補水器，實現熱水的均勻上升，保證傳熱均勻。
在膜蒸餾濃縮池內設擋板，可有效防止進水與熱水的短流
使用液位控制系統控制進出水水量
膜池內接感應器探頭，實時控制膜池內的無機鹽含量。
在進一步實施例中，所述熱水池與加熱器之間連通有注入加熱管路；
所述加熱器與布水裝置之間設有回流管路；
所述注入管路上設有第一循環水泵；
膜過濾池與冷凝器之間設有注入冷凝管路；
所述冷凝器與冷凝水罐之間設有流通管路；
所述流通管路上設有電動閥；
所述熱水池內設有液位控制系統。
所述液位控制系統包括兩組液位傳感器，閉合閥，以及外接的原水源；兩組液位傳感器一組為高位液位傳感器，一組為低位液位傳感器；
當原水至低位液位傳感器下方時，開啟閉合閥，注入原水，直至原水沒過高位液位傳感器，進而關閉閉合閥，進而完成補水工作。
在進一步實施例中，所述氣液分離支路包括設置在所述冷凝器和第二循環水泵之間的冷凝管路，以及連接所述冷凝器的氣液分離罐，所述氣液分離罐與所述冷凝器之間設有分離管路；
所述冷凝管路上設有分離旁通閥、第二循環水泵和真空射流器。
在進一步實施例中，所述排水支路包括與所述第一循環水泵連通的排水管路，以及設置在所述排水管路上的排出旁通閥。
在進一步實施例中，所述熱泵系統包括壓縮機、儲液罐、氣液分離罐、熱泵控溫管路，以及與壓縮機連通的換熱器；
所述熱泵控溫管路連通換熱器、儲液罐、氣液分離罐、冷凝器，所述冷凝器和儲液罐之間的熱泵控溫管路上還設有膨脹閥。
在進一步實施例中，所述冷凝水罐上設有溢流口。
在進一步實施例中，所述濃縮方法包括步驟1、根據液位控制系統，定時定量補充熱水池內的原水，通過第一循環水泵的循環工作，使熱水池內的原水在加熱器內與高溫冷媒換熱后獲得熱量經過回流管路、經過布水裝置，進入膜濃縮池內，通過膜蒸餾組件兩側溫度差產生的蒸氣壓差為傳質驅動力，使熱側的水蒸氣透過膜蒸餾組件的膜孔經過注入冷凝管路在冷凝器內冷凝成液態水進入冷凝水罐內。
當冷凝水罐內冷凝水過多，可通過溢流口溢流進入外接的廢水回收裝置或排入地下管路內。
在進一步實施例中，所述濃縮方法包括步驟2、在第二循環水泵作用下和真空射流器的射流作用下迫使冷凝器及膜蒸餾組件的內側形成真空，從而促使冷凝器內的不凝氣體和底部的冷凝水通過冷凝管路進入氣液分離罐內實現氣液分離。
在進一步實施例中，所述濃縮方法包括步驟3、當膜濃縮池與熱水池內廢水濃度達到設定值后，打開第一循環水泵出口的排出旁通閥，濃鹽水定量排入接通排水管路的濃鹽水收集裝置，從而實現廢水中水與無機鹽的高效分離工作。
在進一步實施例中，所述濃縮方法包括步驟4、關閉電動閥，打開分離旁通閥，開啟第二循環水泵，實現膜蒸餾組件的自清洗功能。
有益效果：本發明公開了一種低溫熱泵膜蒸餾廢水濃縮系統，本發明是在負壓狀態下以膜蒸餾組件兩側溫度差為傳質驅動力，使熱側的水蒸氣透過疏水膜孔在冷側冷凝成液態水的熱驅動膜過程，根據熱力學的逆卡諾原理，熱泵中冷媒的的液化放熱，汽化吸熱，從而實現熱量在系統中循環使用，將二者有機結合形成低溫熱泵膜蒸餾廢水濃縮技術。
（發明人：徐靜圓;胡曉勇;蔣本超）
