公布日：2022.07.08
申請日：2022.04.22
分類號：F04B43/10(2006.01)I;F04B43/08(2006.01)I;F04B53/00(2006.01)I
摘要
本發明提供一種基于柔性泵體的自清堵型污水泵，涉及水泵領域。該基于柔性泵體的自清堵型污水泵，包括框架，所述框架包括左右兩側設置的連接段，所述框架的內側設置有柔性管，所述柔性管的中部固定連接有滑動架，所述滑動架沿著角鋼的長度方向滑動設置，所述滑動架的內壁固定連接有柔性膜，所述柔性膜的一側設置有弧形桿，所述弧形桿的一端和滑動架的內部轉動連接，若干所述弧形桿的另一端相互貼合設置，其中一個所述連接段固定連接有呈“L”形汲水管，所述汲水管的另一端內部套接有伸縮管，所述伸縮管的下端內部轉動設置有擋板。取消使用葉輪，并采用往復式推送機構，實現液體的泵送，消除傳統泵易發生堵塞損壞的問題。
權利要求書

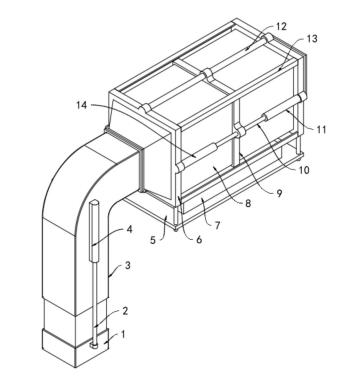

1.一種基于柔性泵體的自清堵型污水泵，包括框架(6)，其特征在于：所述框架(6)包括左右兩側設置的連接段，兩個所述連接段之間固定連接有若干角鋼(13)，所述框架(6)的內側設置有柔性管(8)，所述柔性管(8)的兩端分別和兩個連接段固定連接，所述柔性管(8)的中部固定連接有滑動架(9)，所述滑動架(9)沿著角鋼(13)的長度方向滑動設置，所述滑動架(9)的內壁固定連接有柔性膜(17)，所述柔性膜(17)的一側設置有弧形桿(16)，所述柔性膜(17)依附在弧形桿(16)，所述弧形桿(16)的一端和滑動架(9)的內部轉動連接，若干所述弧形桿(16)的另一端相互貼合設置；其中一個所述連接段固定連接有呈“L”形汲水管(3)，所述汲水管(3)的另一端內部套接有伸縮管(1)，所述伸縮管(1)的下端內部轉動設置有擋板(19)，所述擋板(19)的下端邊緣抵住伸縮管(1)內壁設置的凸邊。
2.根據權利要求1所述的一種基于柔性泵體的自清堵型污水泵，其特征在于：所述汲水管(3)的兩側側壁均固定連接有第一液壓缸(4)，所述第一液壓缸(4)的下端延伸設置有伸縮桿(2)，所述伸縮桿(2)的下端固定于伸縮管(1)的側壁。
3.根據權利要求1所述的一種基于柔性泵體的自清堵型污水泵，其特征在于：所述伸縮管(1)下端設置的凸邊上固定連接有密封墊(18)，所述密封墊(18)位于擋板(19)和凸邊之間。
4.根據權利要求1所述的一種基于柔性泵體的自清堵型污水泵，其特征在于：所述滑動架(9)的上端和下端均設置有通孔(15)，所述通孔(15)中穿插設置有滑桿(12)，并且滑桿(12)和滑動架(9)滑動配合。
5.根據權利要求4所述的一種基于柔性泵體的自清堵型污水泵，其特征在于：所述滑桿(12)的兩端分別固定于兩個連接段。
6.根據權利要求1所述的一種基于柔性泵體的自清堵型污水泵，其特征在于：所述滑動架(9)的兩側側壁均固定連接有推桿(10)，且推桿(10)的中部固定于滑動架(9)上。
7.根據權利要求6所述的一種基于柔性泵體的自清堵型污水泵，其特征在于：其中一個所述連接段上固定連接有第二液壓缸(11)，所述第二液壓缸(11)的輸出端和推桿(10)的一端固定連接，另一個所述連接段上固定連接有第第三液壓缸(14)，所述第三液壓缸(14)的輸出端和推桿(10)的另一端固定連接。
8.根據權利要求1所述的一種基于柔性泵體的自清堵型污水泵，其特征在于：所述框架(6)的下部固定連接有底座(5)，所述底座(5)上設置有液壓源(7)，所述液壓源(7)包括液壓泵、油箱、換向閥。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種基于柔性泵體的自清堵型污水泵，解決了現有污水泵在進行泵送時存在異物纏繞堵塞的問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種基于柔性泵體的自清堵型污水泵，包括框架，所述框架包括左右兩側設置的連接段，兩個所述連接段之間固定連接有若干角鋼，所述框架的內側設置有柔性管，所述柔性管的兩端分別和兩個連接段固定連接，所述柔性管的中部固定連接有滑動架，所述滑動架沿著角鋼的長度方向滑動設置，所述滑動架的內壁固定連接有柔性膜，所述柔性膜的一側設置有弧形桿，所述柔性膜依附在弧形桿，所述弧形桿的一端和滑動架的內部轉動連接，若干所述弧形桿的另一端相互貼合設置；
其中一個所述連接段固定連接有呈“L”形汲水管，所述汲水管的另一端內部套接有伸縮管，所述伸縮管的下端內部轉動設置有擋板，所述擋板的下端邊緣抵住伸縮管內壁設置的凸邊。
優選的，所述汲水管的兩側側壁均固定連接有第一液壓缸，所述第一液壓缸的下端延伸設置有伸縮桿，所述伸縮桿的下端固定于伸縮管的側壁。
優選的，所述伸縮管下端設置的凸邊上固定連接有密封墊，所述密封墊位于擋板和凸邊之間。
優選的，所述滑動架的上端和下端均設置有通孔，所述通孔中穿插設置有滑桿，并且滑桿和滑動架滑動配合。
優選的，所述滑桿的兩端分別固定于兩個連接段。
優選的，所述滑動架的兩側側壁均固定連接有推桿，且推桿的中部固定于滑動架上。
優選的，其中一個所述連接段上固定連接有第二液壓缸，所述第二液壓缸的輸出端和推桿的一端固定連接，另一個所述連接段上固定連接有第第三液壓缸，所述第三液壓缸的輸出端和推桿的另一端固定連接。
優選的，所述框架的下部固定連接有底座，所述底座上設置有液壓源，所述液壓源包括液壓泵、油箱、換向閥。
(三)有益效果
本發明提供了一種基于柔性泵體的自清堵型污水泵。具備以下有益效果：
1、本發明，取消了傳統的葉輪機構，采用滑動架往復運動，通過擋板、柔性膜和擋板，推動液體運動，實現液體的泵送，沒有高速轉動部件，也沒有能夠使得纖維纏繞的結構，大大降低了被堵塞的幾率。
2、本發明，設置有伸縮管和汲水管，可以根據泵送需求，設置的伸縮管的伸出長度，同時伸縮管可以聯動滑動架，提高泵送效率。
（發明人：阮明偉;閻紅民;嚴年喜）
