公布日：2022.10.25
申請日：2022.09.21
分類號：C02F9/14(2006.01)I;C02F101/32(2006.01)N;C02F101/38(2006.01)N
摘要
本發明涉及一種焦化廢水生化處理系統以及工藝，該系統包括順次連接的預曝氣系統、水解池、缺氧池、好氧池和二沉池；預曝氣系統包括曝氣池、接觸池和一沉池；水解池包括池體，池體內部分割為多個具有污泥層的反應室；每個反應室頂面設置向下延伸的翻水板，位于兩端的反應室上部分別設置第一管路以及第二管路。處理工藝為在預曝系統中將經過曝氣的泥水與蒸氨廢水混合降低毒性以及負荷，之后送入水解池水解后經缺氧處理、好氧處理后沉淀排出。本發明通過預曝系統降低廢水毒性以及負荷，成功啟動水解池、系統抗沖擊能力強，且配合水解池特殊結構、水流方向能夠達到良好的生化處理效果。
權利要求書

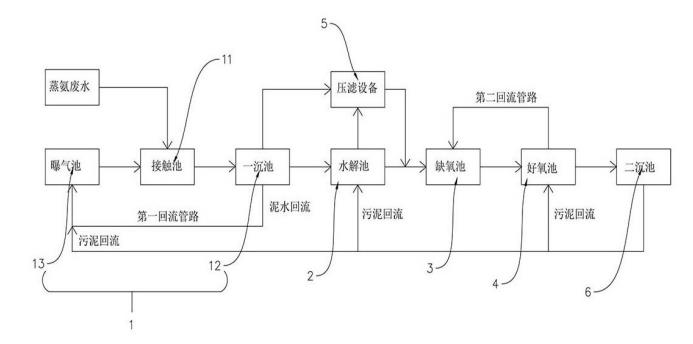

1.一種焦化廢水生化處理系統，其特征在于，包括順次連接的預曝氣系統、水解池、缺氧池、好氧池和二沉池；所述預曝氣系統包括曝氣池、接觸池和一沉池；所述曝氣池通過管路與接觸池連通，所述接觸池通過管路與所述一沉池連通，所述一沉池通過第一回流管路與所述曝氣池連通，所述一沉池通過管路與所述水解池連通；所述好氧池設置與所述缺氧池連接的第二回流管路；所述水解池包括池體，所述池體內設置多個間隔板，多個所述間隔板沿所述池體長度方向間隔排列，所述間隔板頂部與所述池體頂部具有間隙，多個所述間隔板將所述池體內部分割為多個反應室；每個所述反應室頂面設置向下延伸的翻水板，所述翻水板底部與所述反應室底面具有間隙；位于兩端的所述反應室上部分別設置第一管路以及第二管路；每個所述反應室下部設置污泥層，所述污泥層上方設置填料層，所述填料層為內部設置有零價微電解鐵炭填料的聚丙烯生化球，所述聚丙烯生化球與所述零價微電解鐵炭填料的體積比為3-5:1，填料用量為水解池污水體積的10-15%；所述焦化廢水生化處理系統處理廢水的方法，包括如下步驟：S1在接觸池內將蒸氨廢水與經過曝氣池處理的泥水混合；S2將S1中的泥水混合液輸送至一沉池內，一沉池下部泥水回流至曝氣池，上部液體輸送至水解池進行水解；水解處理過程包括兩個相互交替的第一循環以及第二循環；所述第一循環中第一管路為進水管，第二管路為出水管；所述第二循環中第二管路為進水管，第一管路為出水管；當處于水流末端的反應室污泥含量高于水流首端反應室污泥含量50%時進行循環的切換；S3將經過水解的泥水混合液以及好氧池的回流泥水混合液輸送至缺氧池內進行缺氧處理；S4將缺氧池處理后的泥水混合液輸送至好氧池進行好氧處理；S5好氧池內經過處理的泥水混合液除去回流部分輸送至二沉池處理后排出。
2.根據權利要求1所述的一種焦化廢水生化處理系統，其特征在于，所述一沉池還與壓濾機連接，所述壓濾機出水進入所述缺氧池。
3.根據權利要求1所述的一種焦化廢水生化處理系統，其特征在于，步驟S1中接觸池11內污泥平均濃度3-4g/L，接觸時間30-90min，單位體積攪拌機功率2-8w/m3，DO負荷0.1kg/kgMLSS•d、好氧池回流泥水量3-5Q；步驟S4中好氧池DO2-4mg/L、容積負荷控制在1-1.2kgCOD/（m3•d）、污泥濃度3-3.5g/L；步驟S5中二沉池表面負荷0.8-1m3/(m2•h)。
發明內容
為解決上述技術中存在的問題，本發明提供一種焦化廢水生化處理系統，包括順次連接的預曝氣系統、水解池、缺氧池、好氧池和二沉池；所述預曝氣系統包括曝氣池、接觸池和一沉池；所述曝氣池通過管路與接觸池連通，所述接觸池通過管路與所述一沉池連通，所述一沉池通過第一回流管路與所述曝氣池連通，所述一沉池通過管路與所述水解池連通；所述好氧池設置與所述缺氧池連接的第二回流管路；所述水解池包括池體，所述池體內設置多個間隔板，多個所述間隔板沿所述池體長度方向間隔排列，所述間隔板頂部與所述池體頂部具有間隙，多個所述間隔板將所述池體內部分割為多個反應室；每個所述反應室頂面設置向下延伸的翻水板，所述翻水板底部與所述反應室底面具有間隙；位于兩端的所述反應室上部分別設置第一管路以及第二管路；每個所述反應室下部設置污泥層，所述污泥層上方設置填料層；所述水解池內部水流能夠反轉。
其中，所述一沉池還與壓濾機連接，所述壓濾機出水進入所述缺氧池。
其中，所述填料層為內部設置有零價微電解鐵炭填料的聚丙烯生化球。
其中，所述聚丙烯生化球與所述零價微電解鐵炭填料的體積比為3-5:1。
其中，填料用量為水解池污水體積的10-15%。
本發明還提供利用上述系統的焦化廢水生化處理工藝，包括如下步驟：
S1在接觸池內將蒸氨廢水與經過曝氣池處理的泥水混合；
S2將S1中的混合液輸送至一沉池內，一沉池下部泥水回流至曝氣池，上部液體輸送至水解池進行水解；
水解處理過程包括兩個相互交替的第一循環以及第二循環；
所述第一循環中第一管路為進水管，第二管路為出水管；
所述第二循環中第二管路為進水管，第一管路為出水管；
當處于水流末端的反應室污泥含量高于水流首端反應室污泥含量50%時進行循環的切換；
S3將經過水解的泥水混合液以及好氧池的回流泥水混合液輸送至缺氧池內進行缺氧處理；
S4將缺氧池處理后的泥水混合液輸送至好氧池進行好氧處理；
S5好氧池內經過處理的泥水混合液除去回流部分輸送至二沉池處理后排出。
（發明人：劇盼盼;王崇璞;劉洪泉;陳衛江;劉斌;柏天橋;孔興華）
