公布日：2022.09.16
申請日：2022.04.21
分類號：C02F9/14(2006.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本發明的一種污水處理深度脫氮除磷降懸浮物系統及調控方法，主要包括進水單元、配水單元、生物單元和配藥單元等。進水單元設有調節池用于水質水量均衡調節，配水單元設有多個配水點，生物單元設有硝化液內回流管路，配藥單元設有藥劑投加裝置、多個藥劑投加點和混合裝置。所述配藥單元能根據進水量、二沉池泥位等信息調整藥劑投加量，保障處理效果的同時降低藥劑投加成本；配藥單元架設在生物單元和二沉池之間的管路上，結構靈巧、容易鋪設，運行簡單、便于操作，不需鋪設較為占地的混凝設施即可保證二沉池中泥水快速分離、上清液清澈、出水SS較低、出水質穩定，最終實現脫氮除磷降懸浮物的目的，解決了長期以來生物法污水處理效率低的問題。
權利要求書

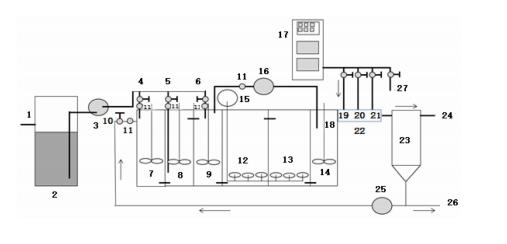

1.一種污水處理深度脫氮除磷降懸浮物系統，其特征在于：包括進水單元、配水單元、生物單元、配藥單元、沉淀單元和回流單元；所述進水單元設有進水口(1)和調節池(2)；所述配水單元與所述進水單元相連通，并設有配水點；所述生物單元設有預缺氧池(7)、厭氧池(8)、缺氧池(9)、好氧池和消氧區(14)；所述配藥單元設有藥劑投加裝置(17)、藥劑投加點和混合裝置(22)；所述沉淀單元中，設有二沉池(23)和出水口(24)；所述回流單元中，設有污泥回流泵(25)和剩余污泥排泥口(26)，剩余污泥回流至所述生物單元的預缺氧池(7)。
2.根據權利要求1所述的一種污水處理深度脫氮除磷降懸浮物系統，其特征在于，還包括如下技術特征中的至少一項：所述進水單元和所述配水單元之間還設有提升泵(3)；所述配水單元的配水點設有第一配水點(4)、第二配水點(5)和第三配水點(6)；所述配水單元還設有閥門(10)和流量計(11)。
3.根據權利要求1所述的一種污水處理深度脫氮除磷降懸浮物系統，其特征在于，所述生物單元還包括如下技術特征中的至少一項：所述好氧池包括第一好氧池(12)和第二好氧池(13)，底部均設有曝氣器；所述第一好氧池(12)中設有鼓風機(15)；還設有硝化液回流管路，管路上設有流量計內循環泵(16)；各池子之間連接口在上方或下方；所述消氧區(14)中設有攪拌器(18)。
4.根據權利要求1或3所述的一種污水處理深度脫氮除磷降懸浮物系統，其特征在于：所述曝氣器為微孔曝氣盤。
5.根據權利要求1所述的一種污水處理深度脫氮除磷降懸浮物系統，其特征在于，所述配藥單元還包括如下技術特征中的至少一項：所述藥劑投加點設有第一投加點(19)、第二投加點(20)和第三投加點(21)；所述藥劑投加裝置(17)還設有加藥泵；還設有檢查口(27)，用于檢查加藥泵的工作狀態。
6.根據權利要求1所述的一種污水處理深度脫氮除磷降懸浮物系統，其特征在于：所述沉淀單元中，所述二沉池(23)設有泥位測定裝置，泥位測定裝置中設有單向閥(232)。
7.根據權利要求1所述的一種污水處理深度脫氮除磷降懸浮物系統，其特征在于：所述回流單元還設有閥門(10)和流量計(11)。
8.一種污水處理深度脫氮除磷降懸浮物調控方法，其特征在于，包括以下步驟：1)在生物單元的反應器中接種活性污泥并進行硝化馴化，馴化3-7天之后，出水口(24)氨氮濃度小于1mg/L，表明污泥硝化馴化結束，硝化污泥從消氧區(14)回流至缺氧池(9)；2)污水從調節池(2)中先泵入配水單元，通過配水單元的各配水點調控進水量和分配比從而進入生物單元中硝化處理；3)經生物單元硝化處理后的懸浮污泥進入配藥單元的混合裝置(22)與藥劑混合反應；4)以上步驟處理后的出水進入沉淀單元沉淀，在二沉池(23)作用下，上清液達標排放，底部污泥通過回流單元泵入生物單元繼續硝化處理；5)二沉池泥位測定間隔為2-4h，所述泥位通過泥位測定裝置測定。
9.根據權利要求8所述的一種污水處理深度脫氮除磷降懸浮物調控方法，其特征在于：所述混合裝置(22)中藥劑與污泥的混合時間為1min-3min，藥劑投加點與二沉池(23)的進水口之間污泥的水力停留時間為藥劑反應時間。
10.根據權利要求8或9所述的一種污水處理深度脫氮除磷降懸浮物調控方法，其特征在于：藥劑投加量為5μL-60μL/L。
發明內容
針對現有技術的不足之處，本發明提供一種污水處理深度脫氮除磷降懸浮物系統及調控方法，具有強化去除氮磷降懸浮物的功能。
為了實現上述目的，本發明采用的技術方案如下：
一種污水處理深度脫氮除磷降懸浮物系統，包括進水單元、配水單元、生物單元、配藥單元、沉淀單元和回流單元；
所述進水單元設有進水口和調節池；
所述配水單元與所述進水單元相連通，并設有配水點；
所述生物單元設有預缺氧池、厭氧池、缺氧池、第一好氧池、第二好氧池和消氧區；
所述配藥單元設有藥劑投加裝置、藥劑投加點和混合裝置；
所述沉淀單元中，設有二沉池和出水口；
所述回流單元中，設有污泥回流泵和剩余污泥排泥口，剩余污泥回流至所述生物單元的預缺氧池。
所述進水單元和所述配水單元之間還設有提升泵；
所述配水單元的配水點設有第一配水點、第二配水點和第三配水點；
所述配水單元還設有閥門和流量計。
本發明的一些實施方式中，所述生物單元中：
所述好氧池包括第一好氧池和第二好氧池，底部均設有曝氣器；
所述第一好氧池中設有鼓風機；
還設有硝化液回流管路，管路上設有流量計內循環泵；
各池子之間連接口在上方或下方；
所述消氧區中設有攪拌器。
所述曝氣器為微孔曝氣盤。
本發明的一些實施方式中，所述配藥單元中：
所述藥劑投加點設有第一投加點、第二投加點和第三投加點；
所述藥劑投加裝置中還設有加藥泵；
還設有檢查口，用于檢查加藥泵的工作狀態。
所述沉淀單元中，所述二沉池設有泥位測定裝置，泥位測定裝置中設有單向閥。
所述回流單元還設有閥門和流量計。
一種污水處理深度脫氮除磷降懸浮物調控方法，包括以下步驟：
1)在生物單元的反應器中接種活性污泥并進行硝化馴化，馴化3-7天之后，出水口氨氮濃度小于1mg/L，表明污泥硝化馴化結束，硝化污泥從消氧區回流至缺氧池；
2)污水從調節池中先泵入配水單元，通過配水單元的各配水點調控進水量和分配比從而進入生物單元中硝化處理；
3)經生物單元硝化處理后的懸浮污泥進入混合裝置與藥劑混合反應；
4)以上步驟處理后的出水進入沉淀單元沉淀，在二沉池作用下，上清液達標排放，底部污泥通過回流單元泵入生物單元繼續硝化處理；
5)二沉池泥位測定間隔為2-4h，所述泥位通過泥位測定裝置測定。
所述混合裝置中藥劑與污泥的混合時間為1min-3min，藥劑投加點與二沉池的進水口之間污泥的水力停留時間為藥劑反應時間。
所述藥劑投加量為5μL-60μL/L。
與現有技術相比，本發明具有以下特點和有益效果：
(1)與現有技術中直接在生物單元投加藥劑不同的是，本發明在生物單元反應器的出口處專門設有配藥單元，所述配藥單元包括混合裝置和多個藥劑投加點等，根據進水量調整藥劑投加點，進水量大時，投加點靠前，進水量小時，投加靠后。一般來講，藥劑投加點與二沉池的進水口之間污泥的水力停留時間即為藥劑反應時間。從而滿足藥劑在管道內的混合時間，確保了混合效果。所述配藥單元架設在生物單元反應池和二沉池之間的管路上，結構靈巧、容易鋪設；運行簡單、便于操作，不需要鋪設較為占地的混凝設施即可保證二沉池中泥水快速分離、上清液清澈、出水SS較低、出水質穩定，最終實現脫氮除磷降懸浮物的目的。
本發明實施例中，藥劑與污泥的混合時間優選為1min-3min，藥劑與污泥混合反應時間短影響絮凝效果，時間長會(huì )在流動中將絮凝劑打碎。
(2)本發明的配藥單元中藥劑投加裝置具有自動調節加藥量的功能，能夠根據進水量、二沉池泥位等信息調整藥劑投加量，能保障處理效果、降低藥劑投加量、降低藥劑投加成本。
（發明人：王啟鑌;常風民;陶娟娟）
