公布日：2022.07.22
申請日：2022.05.14
分類號：C02F1/00(2006.01)I;E03B1/04(2006.01)I
摘要
本發明公開了一種污水循環再利用處理設備，包括污水處理設備、分離防堵箱和污泥抽取設備，所述分離防堵箱的底部開設有方環形插接槽，所述方環形插接槽內壁的前側開設有放置槽，所述放置槽的內部設置有固定機構，所述方環形插接槽的內部插接有方環形插接塊，所述方環形插接塊的底部與污水處理設備的內部固定連接，所述污水處理設備后側的前側和后側均開設有凹槽，兩個凹槽內壁的頂部和底部均開設有定位槽。該發明，通過設置分離防堵箱，這樣就能夠實現對于進入污水處理設備內部的污水進行雜物和水的分離，從而實現很好的防堵，同時在污水處理設備的后側安裝有污泥抽取設備，這樣就能夠將污水處理設備內部的污泥抽出。
權利要求書

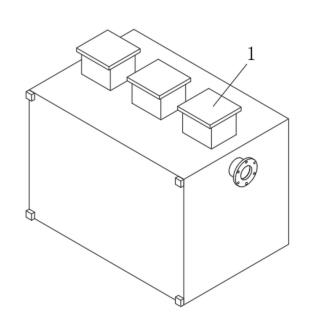

1.一種污水循環再利用處理設備，包括污水處理設備（1）、分離防堵箱（2）和污泥抽取設備（3），其特征在于：所述分離防堵箱（2）的底部開設有方環形插接槽（4），所述方環形插接槽（4）內壁的前側開設有放置槽（5），所述放置槽（5）的內部設置有固定機構（6），所述方環形插接槽（4）的內部插接有方環形插接塊（7），所述方環形插接塊（7）的底部與污水處理設備（1）的內部固定連接，所述污水處理設備（1）后側的前側和后側均開設有凹槽（8），兩個凹槽（8）內壁的頂部和底部均開設有定位槽（9），兩個凹槽（8）的內部均插接有凸塊（10），兩個凸塊（10）的內部均開設有空腔（11），所述空腔（11）的內部設置有定位機構（12）。
2.如權利要求1所述的一種污水循環再利用處理設備，其特征在于：所述固定機構（6）包括固定塊（61），所述固定塊（61）的外表面與放置槽（5）的內壁滑動連接，所述固定塊（61）的后側與方環形插接塊（7）的外表面配合使用，所述固定塊（61）前側的左右兩側均活動連接有擠壓桿（62），兩個擠壓桿（62）遠離固定塊（61）的一端活動連接有推進塊（63），所述推進塊（63）的前側螺紋連接有圓形桿（64），所述圓形桿（64）的前側貫穿放置槽（5）并延伸至分離防堵箱（2）的前側。
3.如權利要求2所述的一種污水循環再利用處理設備，其特征在于：所述放置槽（5）內壁的頂部和底部均開設有限位槽（13），所述推進塊（63）的頂部和底部均固定安裝有限位塊（14），兩個限位塊（14）相背離的一端均與限位槽（13）的內部滑動連接。
4.如權利要求2所述的一種污水循環再利用處理設備，其特征在于：所述推進塊（63）的內部開設有螺紋凹槽（15），所述螺紋凹槽（15）的內部與圓形桿（64）的外表面螺紋連接。
5.如權利要求1所述的一種污水循環再利用處理設備，其特征在于：所述定位機構（12）包括旋轉桿（121），所述旋轉桿（121）的左側與空腔（11）的內壁轉動連接，所述旋轉桿（121）的右側固定安裝有旋轉手柄（122），所述旋轉手柄（122）的右側貫穿空腔（11）并延伸至污泥抽取設備（3）的右側，所述旋轉桿（121）的前側固定安裝有兩個牽引繩（123），兩個牽引繩（123）遠離旋轉桿（121）的一端均固定連接有方形塊（124），兩個方形塊（124）遠離牽引繩（123）的一端均活動連接有兩個定位塊（125），兩個定位塊（125）遠離方形塊（124）的一端均貫穿空腔（11）并延伸至凸塊（10）的頂部和底部，四個定位塊（125）遠離方形塊（124）的一端均與定位槽（9）的內部插接，四個定位塊（125）兩兩之間固定安裝有擠壓彈簧（126）。
6.如權利要求5所述的一種污水循環再利用處理設備，其特征在于：所述凸塊（10）的頂部和底部均開設有方形配合孔（16），兩個方形配合孔（16）的內部均與定位塊（125）的外表面滑動連接。
7.如權利要求5所述的一種污水循環再利用處理設備，其特征在于：所述旋轉桿（121）的左側轉動連接有鉸接座（17），所述鉸接座（17）遠離旋轉桿（121）的一端與空腔（11）的內壁固定連接。
8.如權利要求1所述的一種污水循環再利用處理設備，其特征在于：所述污水處理設備（1）的后側設置有水質監測儀（18），所述水質監測儀（18）的前側與污水處理設備（1）的后側固定連接。
發明內容
針對現有技術存在的問題，本發明提供了一種污水循環再利用處理設備，具備防堵效果好和污泥清理效果好的優點，解決了現有防堵效果差和不能很好的清理污泥的問題。
本發明是這樣實現的，一種污水循環再利用處理設備，包括污水處理設備、分離防堵箱和污泥抽取設備，所述分離防堵箱的底部開設有方環形插接槽，所述方環形插接槽內壁的前側開設有放置槽，所述放置槽的內部設置有固定機構，所述方環形插接槽的內部插接有方環形插接塊，所述方環形插接塊的底部與污水處理設備的內部固定連接，所述污水處理設備后側的前側和后側均開設有凹槽，兩個凹槽內壁的頂部和底部均開設有定位槽，兩個凹槽的內部均插接有凸塊，兩個凸塊的內部均開設有空腔，所述空腔的內部設置有定位機構。
作為本發明優選的，所述固定機構包括固定塊，所述固定塊的外表面與放置槽的內壁滑動連接，所述固定塊的后側與方環形插接塊的外表面配合使用，所述固定塊前側的左右兩側均活動連接有擠壓桿，兩個擠壓桿遠離固定塊的一端活動連接有推進塊，所述推進塊的前側螺紋連接有圓形桿，所述圓形桿的前側貫穿放置槽并延伸至分離防堵箱的前側。
作為本發明優選的，所述放置槽內壁的頂部和底部均開設有限位槽，所述推進塊的頂部和底部均固定安裝有限位塊，兩個限位塊相背離的一端均與限位槽的內部滑動連接。
作為本發明優選的，所述推進塊的內部開設有螺紋凹槽，所述螺紋凹槽的內部與圓形桿的外表面螺紋連接。
作為本發明優選的，所述定位機構包括旋轉桿，所述旋轉桿的左側與空腔的內壁轉動連接，所述旋轉桿的右側固定安裝有旋轉手柄，所述旋轉手柄的右側貫穿空腔并延伸至污泥抽取設備的右側，所述旋轉桿的前側固定安裝有兩個牽引繩，兩個牽引繩遠離旋轉桿的一端均固定連接有方形塊，兩個方形塊遠離牽引繩的一端均活動連接有兩個定位塊，兩個定位塊遠離方形塊的一端均貫穿空腔并延伸至凸塊的頂部和底部，四個定位塊遠離方形塊的一端均與定位槽的內部插接，四個定位塊兩兩之間固定安裝有擠壓彈簧。
作為本發明優選的，所述凸塊的頂部和底部均開設有方形配合孔，兩個方形配合孔的內部均與定位塊的外表面滑動連接。
作為本發明優選的，所述旋轉桿的左側轉動連接有鉸接座，所述鉸接座遠離旋轉桿的一端與空腔的內壁固定連接。
作為本發明優選的，所述污水處理設備的后側設置有水質監測儀，所述水質監測儀的前側與污水處理設備的后側固定連接。
與現有技術相比，本發明的有益效果如下：1、本發明通過設置分離防堵箱，這樣就能夠實現對于進入污水處理設備內部的污水進行雜物和水的分離，從而實現很好的防堵，同時在污水處理設備的后側安裝有污泥抽取設備，這樣就能夠將污水處理設備內部的污泥抽出。
2、本發明通過人力旋轉圓形桿來實現整個固定機構的動力源，因力是可以傳遞的，在旋轉圓形桿的同時通過推進塊推動兩個擠壓桿移動，這樣就能夠實現推動固定塊與方環形插接塊的配合使用，從而實現分離防堵箱的安裝效果更好，同時分離的效果也更好。
3、本發明通過設置限位槽，這樣就能夠實現與推進塊頂部和底部固定安裝的限位塊滑動連接，這樣不僅能夠很好的限制推進塊的位置，同時也能使推進塊的運動軌跡更加穩定。
4、本發明通過設置螺紋凹槽，且內部與旋轉桿的外表面螺紋連接，這樣就能夠使推進的效果更好。
5、本發明通過人力旋轉旋轉手柄來實現整個定位機構的動力源，因力是可以傳遞的，在旋轉旋轉手柄的同時通過旋轉桿拉動牽引繩移動，這樣就能夠利用牽引繩拉動方形塊移動，從而將定位塊拉進空腔的內部，同時給予擠壓彈簧一個形變的力，這樣就能夠實現凸塊與凹槽的插接，等插接完成以后，因力的作用是相互的，擠壓彈簧也給予定位塊一個相同的反作用力，這樣就能夠實現定位塊與定位槽的配合使用，使污泥抽取設備的定位效果更好，同時污泥抽取的效果也更好。
6、本發明通過設置方形配合孔，且內部與定位塊的外表面配合使用，這樣就能夠使定位塊的移動效果更好。
7、本發明通過設置鉸接座，這樣就能夠使旋轉桿的旋轉效果更好。
8、本發明通過設置水質監測儀，這樣就能夠使檢測的效果更好。
（發明人：張春輝）
