公布日：2022.06.07
申請日：2022.05.11
分類號：C02F1/38(2006.01)I;C02F1/40(2006.01)I;C02F1/24(2006.01)I
摘要
本發明涉及含油污水處理技術領域，具體公開了一種含油污水的離心分離處理裝置，包括電機和圓臺環板，所述圓板和臺板中部共同轉動連接有空心管，所述空心管側壁上固定有用于攪動水流的離心扇葉，所述圓臺環板內壁上部固定設置有圓頂形的分流板，所述分流板中央開設有用于排油的通孔，所述空心管正上方設有注液管，所述圓臺環板上還設有清理裝置，所述清理裝置吸取沉淀的砂礫并將其輸送出圓臺環板。本發明能快速對石油污水進行砂石排除以及油水分離。
權利要求書

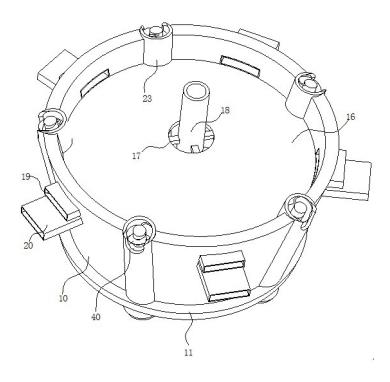

1.一種含油污水的離心分離處理裝置，其特征在于：包括電機（9）和圓臺環板（10），所述圓臺環板（10）下端面固定設置有環載板（11），所述環載板（11）中央轉動設置有圓板（12），所述圓板（12）頂面固定設置有防回流臺板（13），所述圓板（12）和臺板（13）中部共同轉動連接有空心管（14），所述空心管（14）側壁上固定有用于攪動水流的離心扇葉（15），所述離心扇葉（15）位于液面下端，且靠近圓板（12）和臺板（13），從而使得液面下端的離心力最大；所述圓臺環板（10）內壁上部固定設置有圓頂形的分流板（16），所述分流板（16）中央開設有用于排油的通孔（17），所述空心管（14）正上方設有注液管（18），所述注液管（18）管徑小于空心管（14）的管徑，且注液管（18）的底端延伸至空心管（14）內部，注液管（18）的頂端延伸至分流板（16）上方，所述注液管（18）用于將含油污水導入空心管（14）內，且注液管（18）與分流板（16）固定安裝，所述分流板（16）上方設有貫穿圓臺環板（10）側壁的上流管（19），所述分流板（16）下方設有貫穿圓臺環板（10）側壁的下流管（20），所述上流管（19）與下流管（20）之間的間距與分流板（16）的厚度相同，所述圓臺環板（10）上還設有清理裝置，所述清理裝置吸取沉淀的砂礫并將其輸送出圓臺環板（10）；所述清理裝置包括固定在圓臺環板（10）內側壁上的清理管（23），所述清理管（23）底端固定設置在環載板（11）頂面上，所述清理管（23）底部側壁上開設有進砂口（24），所述清理管（23）內共軸線安裝有絞龍軸（25），所述絞龍軸（25）兩端均與清理管（23）轉動連接，且絞龍軸（25）上安裝有將砂礫輸送至清理管（23）頂部的螺旋輸送板（26），所述絞龍軸（25）上還連接有用于驅動其自轉的傳動裝置；位于所述圓臺環板（10）上的清理管（23）側壁頂部開設有用于排出沙礫的排沙口（40）；所述傳動裝置包括固定設置在絞龍軸（25）底部的斜齒輪（27），所述斜齒輪（27）嚙合有與空心管（14）固定裝配的環齒圈（28）；所述絞龍軸（25）下方設有用于鼓動砂礫運動的吹氣機構，所述吹氣機構包括開設在絞龍軸（25）底面的導氣腔（30），所述絞龍軸（25）上開設有與導氣腔（30）連通的導氣孔（31），所述絞龍軸（25）側壁上固定有位于導氣孔（31）一側的擾流扇葉（32），所述絞龍軸（25）下端轉動設置有彎管頭（33），所述彎管頭（33）下端設置有用于導氣的導氣結構；還包括用于驅動空心管（14）轉動的驅動結構，所述驅動結構包括外齒環、齒輪以及電機（9），所述電機（9）與圓臺環板（10）固定裝配，且電機（9）的輸出軸端部與齒輪固定裝配，所述外齒環套裝固定在空心管（14）外側壁上，且外齒環與齒輪嚙合裝配；使用時，將含油污水連接到注液管（18）上，同時將高壓氣體連接到空心管（14），通入氣體的同時，將污水注入裝置；隨著空心管（14）內持續注入高壓空氣，同時注液管（18）中快速注入污水，污水液面持續上升；隨著液面上升，污水上端的離心力越來越小，在污水將下流管（20）與圓臺環板（10）之間填充滿后，注液管（18）單位時間內的注液量不變，當液面淹沒下流管（20）處時，下流管（20）單位時間內的排水量與注液管（18）單位時間內的注液量保持一致，此時污水排出量與注入量保持一個動態的平衡。
2.根據權利要求1所述的一種含油污水的離心分離處理裝置，其特征在于：所述導氣結構包括截面為C型的C環板（35），所述C環板（35）的圓心位于所述空心管（14）的軸線上，所述C環板（35）內轉動裝配有用于與密封C環板（35）形成密封腔體的補償環板（37），所述彎管頭（33）與補償環板（37）固定連接并且與密封腔體連通，所述C環板（35）上固定連接有用于連通密封腔體與空心管（14）的橫向管（36）。
3.根據權利要求1所述的一種含油污水的離心分離處理裝置，其特征在于：所述電機（9）采用能獲得更大扭矩的減速電機。
發明內容
本發明的目的在于提供一種含油污水的離心分離處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種含油污水的離心分離處理裝置，包括電機和圓臺環板，所述圓臺環板下端面固定設置有環載板，所述環載板中央轉動設置有圓板，所述圓板頂面固定設置有防回流臺板，所述圓板和臺板中部共同轉動連接有空心管，所述空心管側壁上固定有用于攪動水流的離心扇葉，所述圓臺環板內壁上部固定設置有圓頂形的分流板，所述分流板中央開設有用于排油的通孔，所述空心管正上方設有注液管，所述注液管管徑小于空心管的管徑，且注液管的底端延伸至空心管內部，注液管的頂端延伸至分流板上方，所述注液管用于將含油污水導入空心管內，且注液管與分流板固定安裝，所述分流板上方設有貫穿圓臺環板側壁的上流管，所述分流板下方設有貫穿圓臺環板側壁的下流管，所述上流管與下流管之間的距離與分流板的厚度相同，所述圓臺環板上還設有清理裝置，所述清理裝置吸取沉淀的砂礫并將其輸送出圓臺環板。
作為本發明進一步方案，所述清理裝置包括固定在圓臺環板內側壁上的清理管，所述清理管底端固定設置在環載板頂面上，所述清理管底部側壁上開設有進砂口，所述清理管內共軸線安裝有絞龍軸，所述絞龍軸兩端均與清理管轉動連接，且絞龍軸上安裝有將砂礫輸送至清理管頂部的螺旋輸送板，所述絞龍軸上還連接有用于驅動其自轉的傳動裝置。
作為本發明進一步方案，所述傳動裝置包括固定設置在絞龍軸底部的斜齒輪，所述斜齒輪嚙合有與空心管固定裝配的環齒圈。
作為本發明進一步方案，所述絞龍軸下方設有用于鼓動砂礫運動的吹氣機構，所述吹氣機構包括開設在絞龍軸底面的導氣腔，所述絞龍軸上開設有與導氣腔連通的導氣孔，所述絞龍軸側壁上固定有位于導氣孔一側的擾流扇葉，所述絞龍軸下端轉動設置有彎管頭，所述彎管頭下端設置有用于導氣的導氣結構。
作為本發明進一步方案，所述導氣結構包括截面為C型的C環板，所述C環板的圓心位于所述空心管的軸線上，所述C環板內轉動裝配有用于與密封C環板形成密封腔體的補償環板，所述彎管頭與補償環板固定連接并且與密封腔體連通，所述C環板上固定連接有用于連通密封腔體與空心管的橫向管。
作為本發明進一步方案，位于所述圓臺環板上的清理管側壁頂部開設有用于排出沙礫的排沙口。
作為本發明進一步方案，所述電機采用能獲得更大扭矩的減速電機。
作為本發明進一步方案，還包括用于驅動空心管轉動的驅動結構，所述驅動結構包括外齒環、齒輪以及電機，所述電機與圓臺環板固定裝配，且電機的輸出軸端部與齒輪固定裝配，所述外齒環套裝固定在空心管外側壁上，且外齒環與齒輪嚙合裝配。
與現有技術相比，本發明的有益效果是：
1.本發明通過電機驅動空心管轉動，從而驅動離心扇葉轉動，可將污水中的泥沙通過離心甩動到臺板側壁與圓臺環板內壁之間的圓板和環載板上，泥沙沉積后不再受到離心力作用，通過設置的清理裝置能將泥沙快速清理排除；再通過向注液管注入的污水中注入壓縮空氣，在污水中形成上升氣泡，從而將溶在污水中的油沫快速凝結成油滴漂浮在污水液面上，因為輕液的離心力小，從而浮油聚集到污水中央，浮油層越積越厚，浮油從分流板上端流出，污水從分流板下端流出，完成油水的分離處理。
2.本發明通過空心管間接驅動環齒圈轉動，使得環齒圈驅動斜齒輪自轉同時驅動環載板相對于空心管相反轉動，從而使得清理管進行公轉，使得進砂口繞著圓板和環載板形成的泥沙沉積槽移動，再通過斜齒輪和環齒圈作用使得絞龍軸自轉，使得螺旋輸送板轉動將泥沙清理排除，且進砂口移動，使得泥沙清理更加快速高效，另外，通過環載板驅動圓臺環板與污水離心轉動方向相反，使得污水靠近圓臺環板快速減速，從而加速泥沙的沉降，從而完成泥沙的快速清理。
（發明人：蘭雪燕;王嘉琪）
