公布日：2022.09.02
申請日：2022.06.17
分類號：B01F27/721(2022.01)I;B01F21/10(2022.01)I;C02F1/00(2006.01)I
摘要
本發明公開了一種污水應急雙螺旋固液混合快速溶解機構，其攪拌槽內部橫置有兩根一大一小并各自獨立轉動的攪拌軸，驅動電機的輸出軸通過傳動鏈條分別與主攪拌軸和副攪拌軸的第一傳動齒輪傳動連接，使用時，采用一大一小直徑不同的攪拌軸，且攪拌軸之間旋轉方向為相切旋轉，可以令到直徑大的主攪拌軸攪動起的藥物溶劑與副攪拌軸旋轉的時候攪動起的藥物溶劑相撞，因此可以令到攪拌槽內部的藥物溶劑充分混合，進而提高水污染應急處理的效果。
權利要求書
1.一種污水應急雙螺旋固液混合快速溶解機構，其特征在于，包括：呈框箱結構的攪拌槽，在攪拌槽內部橫置有一大一小并各自獨立轉動的攪拌軸，兩根所述的攪拌軸為各自獨立轉動的主攪拌軸和副攪拌軸，其中主攪拌軸的直徑大于副攪拌軸的直徑，所述的主攪拌軸和副攪拌軸的兩端分別延伸出攪拌槽并通過軸承座固定在攪拌槽首尾兩端的外壁上，攪拌槽下方安裝有驅動電機，所述驅動電機的數量與主攪拌軸和副攪拌軸對應，各自對應的驅動電機的輸出軸通過傳動部件分別與主攪拌軸和副攪拌軸傳動連接，并帶動主攪拌軸和副攪拌軸各自旋轉，且主攪拌軸和副攪拌軸的之間的旋轉方向為相切旋轉。
2.根據權利要求1所述的一種污水應急雙螺旋固液混合快速溶解機構，其特征在于，所述主攪拌軸和副攪拌軸的一端延伸出軸承座外并分別套設有第一傳動齒輪，攪拌槽下方對應安裝有驅動電機，各自對應的驅動電機的輸出軸通過傳動鏈條分別與主攪拌軸和副攪拌軸的第一傳動齒輪傳動連接。
3.根據權利要求2所述的一種污水應急雙螺旋固液混合快速溶解機構，其特征在于，所述攪拌槽首端上方開有投料口，所述攪拌槽尾端下方開有出液口。
4.根據權利要求1所述的一種污水應急雙螺旋固液混合快速溶解機構，其特征在于，所述主攪拌軸和副攪拌軸為螺旋葉片式攪拌軸。
5.根據權利要求3所述的一種污水應急雙螺旋固液混合快速溶解機構，其特征在于，在出液口下方安裝有排放槽，該排放槽為上下貫通的框體結構，在排放槽內部設置有排放擋板，所述排放擋板的大小與排放槽底部的開口大小相配合，該排放擋板受往復運動裝置控制，控制排放擋板的啟動以及關閉。
6.根據權利要求5所述的一種污水應急雙螺旋固液混合快速溶解機構，其特征在于，所述往復運動裝置包括副軸承座，擺臂，氣缸和固定板，所述的副軸承座分別固定安裝在排放槽外對應排放擋板兩側的外壁上，兩側的副軸承座中間穿設有一連接桿，該連接桿在排放槽內與排放擋板下方的一側連接，所述連接桿的一端伸出其中一個副軸承座外，所述的擺臂一端與伸出副軸承座外的連接桿通過銷軸活動連接，所述的固定板安裝在排放槽一側面外壁上，所述氣缸橫向固定安裝在該固定板上；所述氣缸的推動桿與擺臂另一端通過銷軸活動連接。
7.根據權利要求3所述的一種污水應急雙螺旋固液混合快速溶解機構，其特征在于，在投料口上還設置有打散槽，該打散槽為上下貫通的框體結構，在打散槽內橫置有打散槳軸，所述的打散槳軸兩端分別延伸出打散槽并通過軸承座固定在攪拌槽外壁上。
8.根據權利要求7所述的一種污水應急雙螺旋固液混合快速溶解機構，其特征在于，所述打散槳軸相靠近投料口的一端延伸出軸承座外并套設有第二傳動齒輪，位于打散槳軸下方的副攪拌軸在對應打散槳軸其第二傳動齒輪的位置套設有第三傳動齒輪，所述第二傳動齒輪和第三傳動齒輪之間通過傳動鏈傳動連接，驅動電機帶動副攪拌軸旋轉的同時同步帶動打散槳軸旋轉。
發明內容
為解決現有技術存在的不足，本發明提供了一種污水應急雙螺旋固液混合快速溶解機構。
本發明的技術方案為：

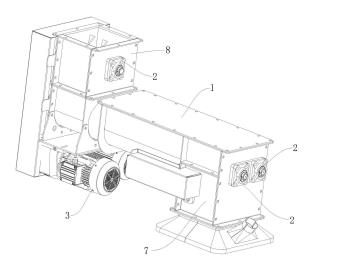

本發明提供了一種污水應急雙螺旋固液混合快速溶解機構，包括：呈框箱結構的攪拌槽，在攪拌槽內部橫置有一大一小并各自獨立轉動的攪拌軸，兩根所述的攪拌軸為各自獨立轉動的主攪拌軸和副攪拌軸，其中主攪拌軸的直徑大于副攪拌軸的直徑，所述的主攪拌軸和副攪拌軸的兩端分別延伸出攪拌槽并通過軸承座固定在攪拌槽首尾兩端的外壁上，攪拌槽下方安裝有驅動電機，所述驅動電機的數量與主攪拌軸和副攪拌軸對應，各自對應的驅動電機的輸出軸通過傳動部件分別與主攪拌軸和副攪拌軸傳動連接，并帶動主攪拌軸和副攪拌軸各自旋轉，且主攪拌軸和副攪拌軸的之間的旋轉方向為相切旋轉。
優選的，所述主攪拌軸和副攪拌軸的一端延伸出軸承座外并分別套設有第一傳動齒輪，攪拌槽下方對應安裝有驅動電機，各自對應的驅動電機的輸出軸通過傳動鏈條分別與主攪拌軸和副攪拌軸的第一傳動齒輪傳動連接。
優選的，所述攪拌槽首端上方開有投料口，所述攪拌槽尾端下方開有出液口。
優選的，所述主攪拌軸和副攪拌軸為螺旋葉片式攪拌軸。
優選的，在出液口下方安裝有排放槽，該排放槽為上下貫通的框體結構，在排放槽內部設置有排放擋板，所述排放擋板的大小與排放槽底部的開口大小相配合，該排放擋板受往復運動裝置控制，控制排放擋板的啟動以及關閉。
優選的，所述往復運動裝置包括副軸承座，擺臂，氣缸和固定板，所述的副軸承座分別固定安裝在排放槽外對應排放擋板兩側的外壁上，兩側的副軸承座中間穿設有一連接桿，該連接桿在排放槽內與排放擋板下方的一側連接，所述連接桿的一端伸出其中一個副軸承座外，所述的擺臂一端與伸出副軸承座外的連接桿通過銷軸活動連接，所述的固定板安裝在排放槽一側面外壁上，所述氣缸橫向固定安裝在該固定板上；所述氣缸的推動桿與擺臂另一端通過銷軸活動連接。
優選的在投料口上還設置有打散槽，該打散槽為上下貫通的框體結構，在打散槽內橫置有打散槳軸，所述的打散槳軸兩端分別延伸出打散槽并通過軸承座固定在攪拌槽外壁上。
優選的，所述打散槳軸相靠近投料口的一端延伸出軸承座外并套設有第二傳動齒輪，位于打散槳軸下方的副攪拌軸在對應打散槳軸其第二傳動齒輪的位置套設有第三傳動齒輪，所述第二傳動齒輪和第三傳動齒輪之間通過傳動鏈傳動連接，驅動電機帶動副攪拌軸旋轉的同時同步帶動打散槳軸旋轉。
本發明所達到的有益效果為：采用一大一小直徑不同的攪拌軸，且攪拌軸之間旋轉方向為相切旋轉，可以令到直徑大的主攪拌軸攪動起的藥物溶劑與副攪拌軸旋轉的時候攪動起的藥物溶劑相撞，因此可以令到攪拌槽內部的藥物溶劑充分混合，進而提高水污染應急處理的效果。
（發明人：陳富章;鄭汝海）
