公布日：2022.06.03
申請日：2020.12.01
分類號：C02F7/00(2006.01)I
摘要
本發明提供一種離子疊加納米曝氣污水處理裝置，包括超微納米曝氣裝置，離子發生器和風機，超微納米曝氣裝置底設有支架，支架上安裝由對角斜桿，對角斜桿、支架底桿與側桿之間形成斜方，支架頂端側壁上安裝有浮筒，支架頂端安裝有支撐板，支撐板設有兩塊，兩塊支撐板分別安裝有離子發生器和風機；風機連接三通管，超微納米曝氣裝置上設有直管進氣口，離子發生器側壁安裝有兩個寶塔接頭，風機經三通管與直管進氣口之間設有主氣管、與其一寶塔接頭設有進氣管，另一寶塔接頭與超微納米曝氣裝置之間設有離子氣體導管。本發明結構簡易，且能快速、有效降解污染物和有害物質。
權利要求書
1.一種離子疊加納米曝氣污水處理裝置，其特征在于，包括超微納米曝氣裝置(1)，離子發生器(2)和風機(3)，所述超微納米曝氣裝置(1)底設有支架(4)，支架(4)上安裝由對角斜桿(5)，對角斜桿(5)、支架(4)底桿與側桿之間形成斜方(6)，支架(4)頂端側壁上安裝有浮筒(7)，支架頂端安裝有支撐板(8)，支撐板(8)設有兩塊，兩塊所述支撐板(8)分別安裝有離子發生器(2)和風機(3)；風機(3)連接三通管，超微納米曝氣裝置(1)上設有直管進氣口，離子發生器(2)側壁安裝有兩個寶塔接頭，風機(3)經三通管與直管進氣口之間設有主氣管(9)、與其一寶塔接頭設有進氣管(11)，另一寶塔接頭與超微納米曝氣裝置(1)之間設有離子氣體導管(10)。
2.根據權利要求1所述的離子疊加納米曝氣污水處理裝置，其特征在于：所述超微納米曝氣裝置(1)包括曝氣主管(101)和超微納米曝氣增氧格(102)。
3.根據權利要求1所述的離子疊加納米曝氣污水處理裝置，其特征在于：所述浮筒(7)為內部空心結構。
4.根據權利要求1所述的離子疊加納米曝氣污水處理裝置，其特征在于：主氣管(9)與直管進氣口之間設有濾網或濾袋。
5.根據權利要求1所述的離子疊加納米曝氣污水處理裝置，其特征在于：所述風機(2)外部設有防護罩(12)。
6.根據權利要求5所述的離子疊加納米曝氣污水處理裝置，其特征在于：所述防護罩(12)固定安裝在支撐板(8)上。
7.根據權利要求1所述的離子疊加納米曝氣污水處理裝置，其特征在于：所述斜方(6)呈三棱柱型，斜方(6)底面和側面無鐵皮包被，其余面均包被有鐵皮。
8.根據權利要求1所述的離子疊加納米曝氣污水處理裝置，其特征在于：浮筒底部約1/3的部分及支架部分均處于水下。
發明內容

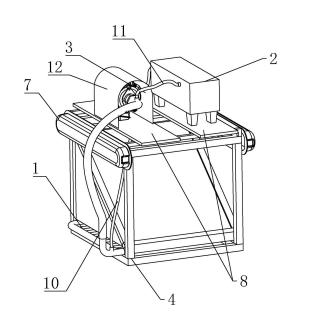

針對現有技術的上述缺陷，本發明提供一種離子疊加納米曝氣污水處理裝置，包括超微納米曝氣裝置1，離子發生器2和風機3，所述超微納米曝氣裝置1底設有支架4，支架4上安裝由對角斜桿5，對角斜桿5、支架4底桿與側桿之間形成斜方6，支架4頂端側壁上安裝有浮筒7，支架頂端安裝有支撐板8，支撐板8設有兩塊，兩塊所述支撐板8分別安裝有離子發生器2和風機3；風機3連接三通管，超微納米曝氣裝置1上設有直管進氣口，離子發生器2側壁安裝有兩個寶塔接頭，風機3經三通管與直管進氣口之間設有主氣管9、與其一寶塔接頭設有進氣管11，另一寶塔接頭與超微納米曝氣裝置1之間設有離子氣體導管10。
優選的，所述超微納米曝氣裝置1包括曝氣主管101和超微納米曝氣增氧格102。
優選的，所述浮筒7為內部空心結構。
優選的，主氣管9與直管進氣口之間設有濾網或濾袋。
優選的，所述風機2外部設有防護罩12。
優選的，所述防護罩12固定安裝在支撐板8上。
優選的，所述斜方6呈三棱柱型，斜方6底面和側面無鐵皮包被，其余面均包被有鐵皮。
優選的，浮筒7底部約1/3的部分及支架部分均處于水下
本發明的有益效果：結構簡易，且能快速、有效降解污染物和有害物質。
（發明人：王震鋒）
