公布日：2022.06.28
申請日：2022.03.30
分類號：C02F9/04(2006.01)I;C02F1/28(2006.01)N;C02F1/52(2006.01)N;C02F1/38(2006.01)N
摘要
本發明涉及污水處理技術領域，尤其是指一種高效活性炭吸附加載沉淀池及其污水處理工藝，包括依次從左向右相鄰連通的配水渠、活性炭吸附池、混凝池、絮凝池、斜管沉淀污泥濃縮池、出水渠；配水渠左端外接有進水端，其中進水端與活性炭吸附池配水渠之間設有污水檢測組；斜管沉淀污泥濃縮池底部設有介質槽，斜管沉淀污泥濃縮池內沿靠近介質槽端設置有中心傳動刮泥機，中心傳動刮泥機上方設置有斜管填料，斜管填料上方設置有集水槽，且集水槽與出水渠連通；介質槽底部外接有介質回流處理組。
權利要求書
1.一種高效活性炭吸附加載沉淀池，其特征在于：包括依次從左向右相鄰連通的配水渠、活性炭吸附池、混凝池、絮凝池、斜管沉淀污泥濃縮池、出水渠；配水渠左端外接有進水端，其中進水端與配水渠之間設有污水檢測組；斜管沉淀污泥濃縮池底部設有介質槽，斜管沉淀污泥濃縮池內部下端設置有中心傳動刮泥機，中心傳動刮泥下端靠近介質槽同時中心傳動刮泥上端向上延伸貫穿至斜管沉淀污泥濃縮池外部；中心傳動刮泥機上方設置有斜管填料，斜管填料固定在斜管沉淀污泥濃縮池內部；斜管填料上方設置有集水槽，集水槽固定在斜管沉淀污泥濃縮池內部，且集水槽與出水渠連通；介質槽底部外接有介質回流處理組。
2.根據權利要求1所述的一種高效活性炭吸附加載沉淀池，其特征在于：污水檢測組包括有電磁流量計、COD在線檢測儀；電磁流量計、COD在線檢測儀均安裝在進水端與配水渠之間。
3.根據權利要求1所述的一種高效活性炭吸附加載沉淀池，其特征在于：介質回流處理組包括有循環泵、水力旋流器、回流含炭污泥調節閥、回流污泥調節閥、外排污泥調節閥；循環泵安裝在斜管沉淀污泥濃縮池與水力旋流器之間；回流含炭污泥調節閥安裝在水力旋流器上端頂部與配水渠之間；回流污泥調節閥安裝在水力旋流器上端頂部與絮凝池之間；外排污泥調節閥安裝在水力旋流器上端頂部與外接處的污水處理端之間。
4.根據權利要求3所述的一種高效活性炭吸附加載沉淀池，其特征在于：沿水力旋流器靠近流向回流含炭污泥調節閥端設有回流含炭污泥流量計；沿水力旋流器靠近流向回流污泥調節閥端設有回流污泥流量計；沿水力旋流器靠近流向外排污泥調節閥端設有外排污泥流量計。
5.根據權利要求所述4的一種高效活性炭吸附加載沉淀池，其特征在于：水力旋流器下端底部與絮凝池相連通。
6.根據權利要求2所述的一種高效活性炭吸附加載沉淀池，其特征在于：活性炭吸附池內設有第一攪拌器，混凝池內設有第二攪拌器，絮凝池內設有第三攪拌器。
7.根據權利要求6所述的一種高效活性炭吸附加載沉淀池，其特征在于：第三攪拌器外圍設有導流筒。
8.根據權利要求7所述的一種高效活性炭吸附加載沉淀池，其特征在于：配水渠上端連接有活性炭投加系統，混凝池上端連接有混凝劑投加系統，絮凝池上端連接有絮凝劑投加系統。
9.根據權利要求8所述的一種高效活性炭吸附加載沉淀池，其特征在于：活性炭漿投加系統、第一攪拌器同時與進水端處的COD在線檢測儀連接；混凝劑投加系統、絮凝劑投加系統、第二攪拌器、第三攪拌器同時與進水端處的電磁流量計連接。
10.一種高效污水處理工藝，應用于權利要求1-9任一所述的高效活性炭吸附加載沉淀池，其特征在于，包括如下步驟：步驟一；污水檢測：污水首先經由電磁流量計和COD在線檢測儀進行檢測，通過COD在線檢測儀檢測進水端污水中COD含量高低，電磁流量計檢測進水端污水流量；步驟二；判斷COD含量實行第一次處理；當進水端處污水COD含量未超過設定值時，污水通過配水渠進入活性炭吸附池時，活性炭投加系統和第一攪拌器不開啟；當進水端污水COD含量超過設定值時，污水通過配水渠進入活性炭吸附池時，活性炭漿投加系統和第一攪拌器開啟；所投放的活性炭漿在第一攪拌器的快速攪拌下與污水充分混合，同時吸附污水中污染因子；步驟三；確定混凝劑絮凝劑的投加量實行第二次處理：經過第一次處理的污水再依次進入混凝池、絮凝池；混凝劑投加系統和絮凝劑投加系統根據進水端處的電磁流量計顯示流量來確定混凝劑和絮凝劑的投加量；同時第二攪拌器、第三攪拌器進行攪拌，完成污水依次在混凝池內、絮凝池內的混凝和絮凝過程；并在絮凝池內中第三攪拌器外圍處設置導流筒來提高紊動效果；活性炭顆粒，懸浮物和高比重介質被絮凝劑水解形成的高分子縮聚物(絮體)吸附和網捕，形成大的絮體；步驟四；污水實行第三次處理；經過第二次處理的污水進入到斜管沉淀污泥濃縮池內，在斜管沉淀污泥濃縮池內清水向上流動，進入集水槽，從而匯集到出水渠中，排入到下一個處理單元；較重的絮體直接沉降到池底，較輕的絮體被斜管填料攔截后滑落到池底，絮體在中心刮泥機的作用下，匯集到池底中心的介質槽當中；步驟五；介質分離處理；與介質槽相連接的循環泵連續抽取介質槽中所分離出來的沉淀物，輸送到水力旋流器，通過水力旋流器的離心分離作用，將沉淀物中的混合物進行分離；步驟六；回流處理：水力旋流器實現混合物分離，微砂在水力旋流器下端底部回流到絮凝池繼續參與反應；旋流器上端頂部排出的泥水一部分也回流到絮凝池繼續參加反應，另一部分再次排放到配水渠和其他外接污水處理端作進一步處理；同時在各自位置處設置有對應的回流污泥調節閥、回流污泥流量計、回流含炭污泥調節閥、回流含炭污泥流量計、外排污泥調節閥、外排污泥流量計，以流量顯示和閥門來實現回流量的精準控制。
發明內容
本發明為克服上述情況不足，旨在提供一種能解決上述問題的技術方案。

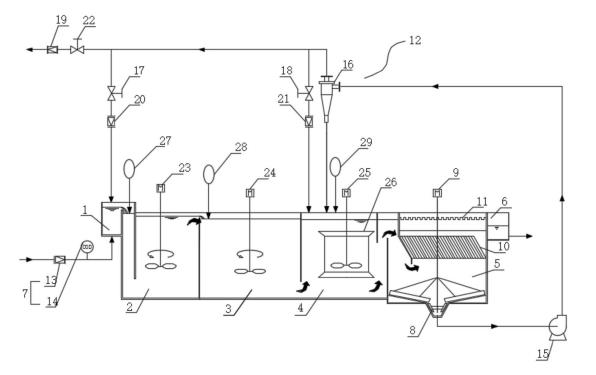

一種高效活性炭吸附加載沉淀池，包括依次從左向右相鄰連通的配水渠、活性炭吸附池、混凝池、絮凝池、斜管沉淀污泥濃縮池、出水渠；配水渠左端外接有進水端，其中進水端與配水渠之間設有污水檢測組；斜管沉淀污泥濃縮池底部設有介質槽，斜管沉淀污泥濃縮池內部下端設置有中心傳動刮泥機，中心傳動刮泥下端靠近介質槽同時中心傳動刮泥上端向上延伸貫穿至斜管沉淀污泥濃縮池外部；中心傳動刮泥機上方設置有斜管填料，斜管填料固定在斜管沉淀污泥濃縮池內部；斜管填料上方設置有集水槽，集水槽固定在斜管沉淀污泥濃縮池內部，且集水槽與出水渠連通；介質槽底部外接有介質回流處理組。
進一步地，污水檢測組包括有電磁流量計、COD在線檢測儀；電磁流量計、COD在線檢測儀均安裝在進水端與配水渠之間。
進一步地，介質回流處理組包括有循環泵、水力旋流器、回流含炭污泥調節閥、回流污泥調節閥、外排污泥調節閥；循環泵安裝在斜管沉淀污泥濃縮池與水力旋流器之間；回流含炭污泥調節閥安裝在水力旋流器上端頂部與配水渠之間；回流污泥調節閥安裝在水力旋流器上端頂部與絮凝池之間；外排污泥調節閥安裝在水力旋流器上端頂部與外接處的污水處理端之間。
進一步地，沿水力旋流器靠近流向回流含炭污泥調節閥端設有回流含炭污泥流量計；沿水力旋流器靠近流向回流污泥調節閥端設有回流污泥流量計；沿水力旋流器靠近流向外排污泥調節閥端設有外排污泥流量計。
進一步地，水力旋流器下端底部與絮凝池相連通。
進一步地，活性炭吸附池內設有第一攪拌器，混凝池內設有第二攪拌器，絮凝池內設有第三攪拌器。
進一步地，第三攪拌器外圍設有導流筒。
進一步地，配水渠上端連接有活性炭投加系統，混凝池上端連接有混凝劑投加系統，絮凝池上端連接有絮凝劑投加系統。
進一步地，活性炭漿投加系統、第一攪拌器同時與進水端處的COD在線檢測儀連接；混凝劑投加系統、絮凝劑投加系統、第二攪拌器、第三攪拌器同時與進水端處的電磁流量計連接。
一種高效污水處理工藝，應用于高效活性炭吸附加載沉淀池，其特征在于，包括如下步驟：
步驟一；污水檢測：污水首先經由電磁流量計和COD在線檢測儀進行檢測，通過COD在線檢測儀檢測進水端污水中COD含量高低，電磁流量計檢測進水端污水流量；
步驟二；判斷COD含量實行第一次處理；當進水端處污水COD含量未超過設定值時，污水通過配水渠進入活性炭吸附池時，活性炭投加系統和第一攪拌器不開啟；當進水端污水COD含量超過設定值時，污水通過配水渠進入活性炭吸附池時，活性炭漿投加系統和第一攪拌器開啟；所投放的活性炭漿在第一攪拌器的快速攪拌下與污水充分混合，同時吸附污水中污染因子；
步驟三；確定混凝劑絮凝劑的投加量實行第二次處理：經過第一次處理的污水再依次進入混凝池、絮凝池；混凝劑投加系統和絮凝劑投加系統根據進水端處的電磁流量計顯示流量來確定混凝劑和絮凝劑的投加量；同時第二攪拌器、第三攪拌器進行攪拌，完成污水依次在混凝池內、絮凝池內的混凝和絮凝過程；并在絮凝池內中第三攪拌器外圍處設置導流筒來提高紊動效果；活性炭顆粒，懸浮物和高比重介質被絮凝劑水解形成的高分子縮聚物(絮體)吸附和網捕，形成大的絮體；
步驟四；污水實行第三次處理；經過第二次處理的污水進入到斜管沉淀污泥濃縮池內，在斜管沉淀污泥濃縮池內清水向上流動，進入集水槽，從而匯集到出水渠中，排入到下一個處理單元；較重的絮體直接沉降到池底，較輕的絮體被斜管填料攔截后滑落到池底，絮體在中心刮泥機的作用下，匯集到池底中心的介質槽當中；
步驟五；介質分離處理；與介質槽相連接的循環泵連續抽取介質槽中所分離出來的沉淀物，輸送到水力旋流器，通過水力旋流器的離心分離作用，將沉淀物中的混合物進行分離；
步驟六；回流處理：水力旋流器實現混合物分離，微砂在水力旋流器下端底部回流到絮凝池繼續參與反應；旋流器上端頂部排出的泥水一部分也回流到絮凝池繼續參加反應，另一部分再次排放到配水渠和其他外接污水處理端作進一步處理；同時在各自位置處設置有對應的回流污泥調節閥、回流污泥流量計、回流含炭污泥調節閥、回流含炭污泥流量計、外排污泥調節閥、外排污泥流量計，以流量顯示和閥門來實現回流量的精準控制。
本發明的有益效果是：與現有技術相比，(1)增加有COD和流量實時檢測，提高污水處理精度；(2)相對于普通加載沉淀池增加了活性炭吸附池，能夠更進一步降低COD濃度；(3)活性炭池的啟用和停用根據進水的COD濃度自動切換，進水COD較高時啟用；進水COD較低時，停用；減少人工操作，節約了電能和藥劑；(4)加活性炭模式下，未飽和吸附的活性炭可回收繼續反應，利用率提高；加載沉淀池的排泥濃度提高，利于污泥脫水處理；(5)整體系統的水量損失大大減少。
（發明人：鐘民軍;侯中山;劉力）
