公布日：2022.07.01
申請日：2022.03.10
分類號：E03F5/22(2006.01)I;E03F5/14(2006.01)I;C02F9/04(2006.01)I;B01D46/12(2022.01)I;B01D53/04(2006.01)I;G01N1/10(2006.01)I;
B08B9/087(2006.01)I
摘要
本發明涉及污水處理設備領域，具體的公開了一種多級反沖洗式污水提升設備，包括底座，所述底座的頂部一端安裝有儲水箱，底座的頂部位于儲水箱的一側安裝有進水管，進水管的兩側外壁上均連接有分流管，兩個分流管遠離進水管的一端均連接有固液分離器本體，且固液分離器本體安裝在底座的頂部遠離儲水箱的一端，固液分離器本體的一端通過管道與儲水箱的內部連通，儲水箱的內部安裝有水位監測機構。本發明在使用時能對儲水箱的內壁進行較好的清理，同時工作人員可隨時遠程對污水進行取樣。
權利要求書

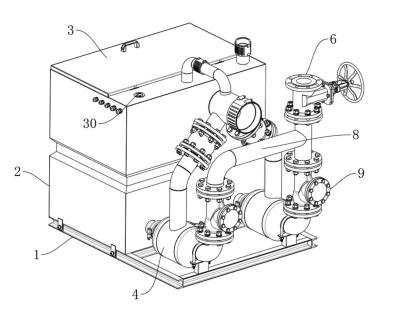

1.一種多級反沖洗式污水提升設備，包括底座(1)，其特征在于，所述底座(1)的頂部一端安裝有儲水箱(2)，底座(1)的頂部位于儲水箱(2)的一側安裝有進水管(5)，進水管(5)的兩側外壁上均連接有分流管(10)，兩個分流管(10)遠離進水管(5)的一端均連接有固液分離器本體(4)，且固液分離器本體(4)安裝在底座(1)的頂部遠離儲水箱(2)的一端，固液分離器本體(4)的一端通過管道與儲水箱(2)的內部連通，儲水箱(2)的內部安裝有水位監測機構；所述水位監測機構包括升降框(12)，升降框(12)滑動安裝在儲水箱(2)的內部，升降框(12)的內壁上安裝有若干個過濾棉網(18)，升降框(12)的內壁頂部安裝有活性炭濾網(17)，且活性炭濾網(17)位于過濾棉網(18)的上方；所述升降框(12)的頂部開設有“回”形的存儲槽(15)，存儲槽(15)的內頂部安裝有相匹配的蓋板(25)，蓋板(25)的頂部?jì)啥司灤╅_(kāi)設有注水口(16)，過濾棉網(18)的兩端均位于存儲槽(15)內；所述升降框(12)的底部開設有“回”形的凹槽(19)，凹槽(19)的內頂部安裝有相匹配的漂浮圈(20)，漂浮圈(20)的底部?jì)啥司_(kāi)設有放置槽，且兩個放置槽內均安裝有水位監測器本體(26)，升降框(12)的側面安裝有擋板(13)；所述升降框(12)和擋板(13)靠近儲水箱(2)內壁的一側底部均開設有安裝槽(21)，安裝槽(21)的內壁上安裝有若干個毛刷(22)，擋板(13)的頂部?jì)啥司灤╅_(kāi)設有兩個限位槽(23)；所述儲水箱(2)的兩側內壁上均開設有滑槽(11)，兩個滑槽(11)內均滑動安裝有滑塊(24)，兩個滑塊(24)遠離滑槽(11)的一端分別安裝在升降框(12)的兩側；所述擋板(13)的頂部開設有兩個安裝孔，兩個安裝孔的內部均安裝有采樣管(7)，采樣管(7)上安裝有限位圈(31)，限位圈(31)的底部與擋板(13)的頂部抵接，采樣管(7)的內頂部安裝有電動伸縮桿(32)，電動伸縮桿(32)遠離采樣管(7)內頂部的一端安裝有橡膠塊(33)，橡膠塊(33)的外壁與采樣管(7)的內壁抵接。
2.根據權利要求1所述的一種多級反沖洗式污水提升設備，其特征在于，所述儲水箱(2)的頂部轉動安裝有檢修蓋(3)，檢修蓋(3)位于升降框(12)的上方，儲水箱(2)的內底部?jì)啥司惭b有耦合器(29)，耦合器(29)的一端安裝有潛水排污泵(28)，耦合器(29)的另一端通過管道貫穿儲水箱(2)，并與固液分離器本體(4)的內部連通，耦合器(29)上的導桿遠離耦合器(29)的一端通過固定板安裝在儲水箱(2)的內壁頂部，且導桿位于限位槽(23)內。
3.根據權利要求2所述的一種多級反沖洗式污水提升設備，其特征在于，兩個所述固液分離器本體(4)遠離儲水箱(2)的一端均連接有出水管，且兩個出水管的外壁上均安裝有止回閥(9)，兩個出水管通過輸送管(8)相互連通，其中一個出水管遠離固液分離器本體(4)的一端安裝有出水口(6)。
4.根據權利要求3所述的一種多級反沖洗式污水提升設備，其特征在于，所述儲水箱(2)的內頂部貫穿開設有透氣口(30)，儲水箱(2)的內部安裝有溢流管(14)，且溢流管(14)位于限位槽(23)內，溢流管(14)的底端貫穿儲水箱(2)，儲水箱(2)的外壁底部安裝有排污管(27)，排污管(27)上安裝有開關閥，且排污管(27)的一端與儲水箱(2)的內部連通。
發明內容
針對現有技術中的問題，本發明提供了一種多級反沖洗式污水提升設備。
為了實現上述目的，本發明采用了如下技術方案：
一種多級反沖洗式污水提升設備，包括底座，所述底座的頂部一端安裝有儲水箱，底座的頂部位于儲水箱的一側安裝有進水管，進水管的兩側外壁上均連接有分流管，兩個分流管遠離進水管的一端均連接有固液分離器本體，且固液分離器本體安裝在底座的頂部遠離儲水箱的一端，固液分離器本體的一端通過管道與儲水箱的內部連通，儲水箱的內部安裝有水位監測機構。
優選的，所述水位監測機構包括升降框，升降框滑動安裝在儲水箱的內部，升降框的內壁上安裝有若干個過濾棉網，升降框的內壁頂部安裝有活性炭濾網，且活性炭濾網位于過濾棉網的上方。
優選的，所述升降框的頂部開設有“回”形的存儲槽，存儲槽的內頂部安裝有相匹配的蓋板，蓋板的頂部?jì)啥司灤╅_(kāi)設有注水口，過濾棉網的兩端均位于存儲槽內。
優選的，所述升降框的底部開設有“回”形的凹槽，凹槽的內頂部安裝有相匹配的漂浮圈，漂浮圈的底部?jì)啥司_(kāi)設有放置槽，且兩個放置槽內均安裝有水位監測器本體。
優選的，所述升降框和擋板靠近儲水箱內壁的一側底部均開設有安裝槽，安裝槽的內壁上安裝有若干個毛刷，擋板的頂部?jì)啥司灤╅_(kāi)設有兩個限位槽。
優選的，所述儲水箱的兩側內壁上均開設有滑槽，兩個滑槽內均滑動安裝有滑塊，兩個滑塊遠離滑槽的一端分別安裝在升降框的兩側。
優選的，所述擋板的頂部開設有兩個安裝孔，兩個安裝孔的內部均安裝有采樣管，采樣管上安裝有限位圈，限位圈的底部與擋板的頂部抵接，采樣管的內頂部安裝有電動伸縮桿，電動伸縮桿遠離采樣管內頂部的一端安裝有橡膠塊，橡膠塊的外壁與采樣管的內壁抵接。
優選的，所述儲水箱的頂部轉動安裝有檢修蓋，檢修蓋位于升降框的上方，儲水箱的內底部?jì)啥司惭b有耦合器，耦合器的一端安裝有潛水排污泵，耦合器的另一端通過管道貫穿儲水箱，并與固液分離器本體的內部連通，耦合器上的導桿遠離耦合器的一端通過固定板安裝在儲水箱的內壁頂部，且導桿位于限位槽內。
優選的，兩個所述固液分離器本體遠離儲水箱的一端均連接有出水管，且兩個出水管的外壁上均安裝有止回閥，其中一個出水管遠離固液分離器本體的一端連通有輸送管，另一個出水管遠離固液分離器本體的一端安裝有出水口，輸送管的遠離出水管的一端與另一個出水管的內部連通。
優選的，所述儲水箱的內頂部貫穿開設有透氣口，儲水箱的內部安裝有溢流管，且溢流管位于限位槽內，溢流管的底端貫穿儲水箱，儲水箱的外壁底部安裝有排污管，排污管上安裝有開關閥，且排污管的一端與儲水箱的內部連通。
與現有技術相比，本發明的有益效果是：
1、本發明中在使用時工作人員可通過注水口向升降框頂部的存儲槽內注入指定量的殺菌藥劑，殺菌藥劑本身的重量能壓動升降框使升降框向下進行移動，升降框的移動距離能通過存儲槽內部殺菌藥劑量進行控制，存儲槽內部殺菌藥劑的量越多，升降框下移的距離越遠，而升降框內部的過濾棉網便可與污水進行接觸，過濾棉網可持續對殺菌藥劑進行吸收，并通過與污水的接觸使殺菌藥劑持續對污水進行擴散，在使用時存儲槽內部的殺菌藥劑越多，污水與過濾棉網接觸的數量越多，而殺菌藥劑擴散到污水內的速度越快。
2、當污水帶動升降框進行升降時，升降框和擋板上的若干個毛刷對儲水箱的內壁進行清理，防止污水中的細小顆粒粘附在儲水箱的內部，對儲水箱的內壁造成腐蝕。工作人員在對儲水箱內部的污水進行排放時，毛刷便可隨著升降框的移動對儲水箱內壁上的細小顆粒進行清理，通過毛刷對細小顆粒的刷動，使細小顆粒再次掉落至污水的內部，并隨著污水的流動排出儲水箱，在使用時毛刷能隨著污水水位的變化隨時對儲水箱的內壁進行清理，能對儲水箱的內壁進行較好的保護，防止污水中的細小顆粒粘附在儲水箱的內壁，對儲水箱的內壁造成腐蝕，同時升降框和擋板能對儲水箱內壁上殘留的污水進行清理。
3、在使用時工作人員可遠程控制電動伸縮桿帶動橡膠塊進行移動，升降框在水面上進行漂浮時隨時對污水進行采樣，污水采樣的時間和采樣的污水量可通過工作人員進行遠程控制，在使用時工作人員可隨時對污水提升設備在不同時間段的使用效果進行檢測，同時工作人員也可提前在采樣管內部放置添加劑或要混合的藥物并把采樣管放置在擋板上，而工作人員可隨時通過遠程控制電動伸縮桿使采樣管內的添加劑注入至儲水箱的內部，添加劑注入完畢后可再次通過采樣管對污水進行采樣，可對添加劑的混合效果進行檢測，在使用時工作人員可遠程對污水進行取樣，在使用時更加方便。
（發明人：程瑞;程焰發;陳士旭;金汪洋）
