公布日：2022.08.02
申請日：2022.02.26
分類號：C02F9/14(2006.01)I;C02F1/50(2006.01)N;C02F3/12(2006.01)N;C02F1/32(2006.01)N;C02F3/30(2006.01)N;C02F101/30(2006.01)N
摘要
本發明涉及一種一體化醫療廢水處理設備及工藝，包括由預消毒池、脫氯池、調節池、水解池、生化反應池、MBR膜池、消毒池組合的反應池單元。所述MBR膜池內設置有MBR膜系統；所述消毒池配備有紫外與氯聯合消毒裝置。本發明的醫療廢水處理設備，具有污水處理效果好、消毒能力強、抗負荷沖擊強等優點，同時針對傳染性廢水做到高效凈化,實現了對綜合性醫療廢水全方位處理。
權利要求書

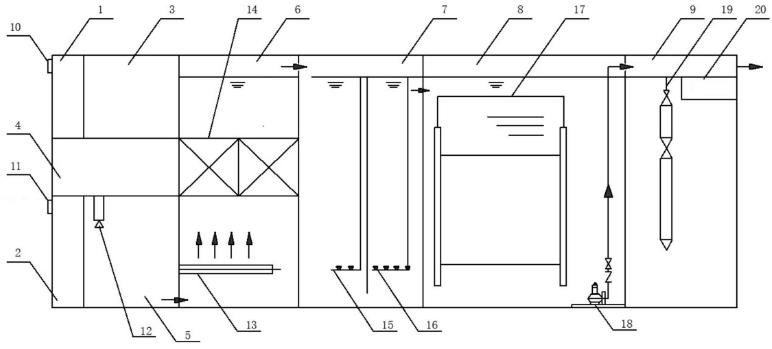

1.一種一體化醫療廢水處理設備，其特征在于，包括傳染病廢水入口（10）、醫療廢水入口（11）、傳染病廢水入口柵格（1）、醫療廢水入口柵格（2）、預消毒池（3）、脫氯池（4）、調節池（5）、水解池（6）、布水裝置（13）、填料板（14）、生化反應池（7）、MBR池（8）、消毒池（9）；預消毒池（3）上設置有傳染病廢水入口（10），所述的傳染病廢水入口（10）處設置有傳染病廢水入口柵格（1），所述的預消毒池（3）與脫氯池（4）連接，所述的脫氯池（4）與調節池（5）連接，所述的調節池（5）上設置有醫療廢水入口（11），所述的醫療廢水入口（11）上設置有醫療廢水入口柵格（2），所述的調節池（5）與水解池（6）連接；所述的水解池（6）與所述的生化反應池（7）連接，所述的生化反應池（7）與MBR池（8）連接，所述的MBR池（8）與所述的消毒池（9）連接。
2.根據權利要求1所述的一體化醫療廢水處理設備，其特征在于，所述的調節池（5）內部安裝有攪拌器（12）。
3.根據權利要求1所述的一體化醫療廢水處理設備，其特征在于，所述的水解池（6）內部設有攪拌器布水裝置（13）和填料板（14）；攪拌器布水裝置（13）安裝在水解池（6）底部，使廢水均勻的通過填料板；填料板（14）安裝在水解池內部距池頂三分之一處，可提供微生物附著生長的表面及懸浮生長的空間。
4.根據權利要求1所述的一體化醫療廢水處理設備，其特征在于，所述的生化反應池（7）內部安裝有第一曝氣管（15）和第二曝氣管（16）。
5.根據權利要求1所述的一體化醫療廢水處理設備，其特征在于，所述的MBR池內部安裝有MBR膜組件（17）。
6.根據權利要求1所述的一體化醫療廢水處理設備，其特征在于，所述的消毒池（9）內設置有紫外消毒燈（19）和氯氣發生器（20）。
7.一種如權利要求1所述的一體化醫療廢水處理設備的廢水處理工藝，其特征在于，包括以下步驟：第一步，傳染病廢水從輸入口進入傳染病廢水格柵，去除較大的漂浮物；再進入脫氯池，去除余氯對后續處理的影響，進入調節池；醫療廢水從輸入口進入醫療廢水格柵，去除水中漂浮物，進入調節池，調節池水力停留時間為3-4h，調節池中設有葉輪攪拌器，通過葉輪攪拌器加速介質的傳熱和傳質，加速化工反應的進行，同時對不同時間或不同來源的污水進行混合；第二步，廢水在調節池中充分反應后進入水解池；第三步，經第二步處理后的廢水接著進入生化反應池，該反應池設有第一曝氣管和第二曝氣管，在第一曝氣管的作用下進行反硝化反應，去除廢水中的硝酸鹽氮和有機物；在第二曝氣管的作用下進行硝化和吸磷反應，去除氨氮、有機物和磷；采用間歇曝氣，曝氣時間1h，A/O池兩段停留時間1：4，同時采用生物接觸氧化法，在反應器內設置填料，微生物附著在填料表面，形成生物膜，依靠微生物分解有機污染物，使水質得到凈化；第四步，經第三步處理后的廢水緊接著進入MBR池；第五步，經過前序處理的廢水通過提升泵進入消毒池，該反應池設有紫外燈和氯發生器；氯投加量1-10mg/L、紫外輻射劑量20-100mJ/cm2，采用UV/氯協同消毒方式，消毒時長1.5h以上。
發明內容
為解決上述問題，本發明公開了一種一體化醫療廢水處理設備。
為達到上述目的，本發明的技術方案如下：一種一體化醫療廢水處理設備，包括傳染病廢水入口、醫療廢水入口、傳染病廢水入口柵格、醫療廢水入口柵格、預消毒池、脫氯池、調節池、水解池、布水裝置、填料板、生化反應池、MBR池、消毒池；預消毒池上設置有傳染病廢水入口，所述的傳染病廢水入口處設置有傳染病廢水入口柵格，所述的預消毒池與脫氯池連接，所述的脫氯池與調節池連接，所述的調節池上設置有醫療廢水入口，所述的醫療廢水入口上設置有醫療廢水入口柵格，所述的調節池與水解池連接；所述的水解池與所述的生化反應池連接，所述的生化反應池與MBR池連接，所述的MBR池與所述的消毒池連接。
進一步地，所述的調節池內部安裝有攪拌器。
進一步地，所述的水解池內部設有攪拌器布水裝置和填料板；攪拌器布水裝置安裝在水解池底部，使廢水均勻的通過填料板；填料板安裝在水解池內部距池頂三分之一處，可提供微生物附著生長的表面及懸浮生長的空間。
進一步地，所述的生化反應池內部安裝有第一曝氣管和第二曝氣管。
進一步地，所述的MBR池內部安裝有MBR膜組件。
進一步地，所述的消毒池內設置有紫外消毒燈和氯氣發生器。
該一體化醫療廢水處理設備的廢水處理工藝及原理如下：傳染病廢水從輸入口進入傳染病廢水格柵，去除較大的漂浮物。根據相關規定設置預處理，進入預消毒池來減少病原體數量，保證消毒滅菌質量同時減少操作人員受到病原微生物感染。再進入脫氯池，去除余氯對后續處理的影響，進入調節池。
醫療廢水從輸入口進入醫療廢水格柵，去除水中漂浮物，進入調節池，調節池水力停留時間為3-4h，調節池中設有葉輪攪拌器，通過葉輪攪拌器加速介質的傳熱和傳質，加速化工反應的進行，同時對不同時間或不同來源的污水進行混合，使流出的水質比較均勻，利用不同污水自身的中和能力，減少化學品的投加量，調節并均和廢水的水質和水量，削減高峰負荷。調節池底設有少量曝氣管，防止污泥沉淀，并為后道工序提供有利條件。
廢水在調節池中充分反應后進入水解池，在布水裝置的作用下通過填料板，水解酸化過程能將廢水中的非溶解態有機物截留并逐步轉變?yōu)槿芙鈶B(tài)有機物,一些難于生物降解大分子物質被轉化為易于降解的小分子物質如有機酸等,從而使廢水的可生化性和降解速度大幅度提高,以利于后續生物處理。
廢水接著進入生化反應池，該反應池設有第一曝氣管和第二曝氣管，在第一曝氣管的作用下進行反硝化反應，去除廢水中的硝酸鹽氮和有機物；在第二曝氣管的作用下進行硝化和吸磷反應，去除氨氮、有機物和磷。采用間歇曝氣，曝氣時間1h，A/O池兩段停留時間1：4，同時采用生物接觸氧化法，在反應器內設置填料，微生物附著在填料表面，形成生物膜，依靠微生物分解有機污染物，使水質得到凈化。
廢水緊接著進入MBR池，該池設有MBR膜組件，利用MBR膜實現泥水分離，并且膜截留了反應池中的微生物，使池中的活性污泥濃度大大增加，污染物得到了最大限度的降解，通過保持高的生物體濃度和截流高分子量的溶質，促使廢水有機物的礦化，而無需進行后續處理。
經過前序處理的廢水通過提升泵進入消毒池，該反應池設有紫外燈和氯發生器。氯投加量1-10mg/L、紫外輻射劑量20-100mJ/cm2，采用UV/氯協同消毒方式，消毒時長1.5h以上，可高效去除水中抗生素、嗅味物質等難降解有機污染物，不僅能有效滅活耐氯微生物還能高效去除微污染物。其擁有氧化性強、投藥量小、簡單高效、方便操作等特點。
本發明的有益效果為：該設備選用最適宜的工藝流程，使裝置達到最佳廢水處理效果并且能應對處理水質復雜的環境，像常見的病原體如病菌、病毒及寄生蟲卵以及傳染性病菌等問題都可得到快速有效地解決。采用UV/氯協同消毒方式，可高效去除水中抗生素、嗅味物質等難降解有機污染物，不僅能有效滅活耐氯微生物還能高效去除微污染物，其擁有氧化性強、投藥量小、簡單高效、方便操作等特點。
（發明人：謝婷;徐一鳴;劉紹剛;張峰;唐海林）
