公布日：2022.04.29
申請日：2021.12.26
分類號：C02F1/58(2006.01)I;B01F33/83(2022.01)I;B01F35/71(2022.01)I;C02F101/16(2006.01)N
摘要
本發明公開了一種關于生物產業污水處理器，包括處理筒，所述處理筒底部對稱固定連接有三組支腳，所述處理筒上端開設有一組進料口，且進料口內塞有膠塞，所述處理筒內設置有碾碎機構，所述碾碎機構下方設置有分散筒，下磨盤上端面的粉狀的氨氮去除劑等污水降解劑由于旋轉的下磨盤上的離心力而向外側移動，并從下磨盤和碾碎倉之間的間隙下落并最終通過出料口落入分散筒中，控制桿的轉動帶動固定連接的分散筒轉動，在分散筒內的粉狀氨氮去除劑等污水降解劑受分散筒旋轉的離心力作用通過濾孔向外側均勻噴出，從而使粉狀氨氮去除劑等污水降解劑能均勻的落在污水倉內的污水上，從而便于粉狀氨氮去除劑等污水降解劑對污水進行降解。
權利要求書

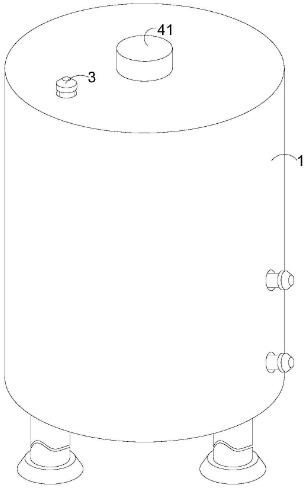

1.一種關于生物產業污水處理器，包括處理筒(1)，其特征在于：所述處理筒(1)底部對稱固定連接有三組支腳，所述處理筒(1)上端開設有一組進料口(2)，且進料口(2)內塞有膠塞(3)，所述處理筒(1)內設置有碾碎機構(4)，所述碾碎機構(4)下方設置有分散筒(5)，所述分散筒(5)外表面底部固定連接有攪拌桿(6)，所述攪拌桿(6)的側面呈環形等距離分布設置若干組攪拌葉(61)，所述攪拌桿(6)底部對稱固定連接有兩組分離滑片(7)，且分離滑片(7)下端面和處理筒(1)內表面底部滑動連接；所述碾碎機構(4)包括電機(41)、控制桿(42)、碾碎倉(43)、上磨盤(44)、傳動孔(441)、斜環槽(442)、傳動桿(443)、環形口(444)、矩形桿(45)、U型塊(46)、下磨盤(47)、出料口(48)、磨點(49)，所述處理筒(1)的上端面中心固定連接有電機(41)，所述電機(41)底部固定連接有輸出軸，且輸出軸貫穿伸入處理筒(1)上端側壁并滑動連接，所述電機(41)的輸出軸伸入處理筒(1)內并和控制桿(42)固定連接，所述控制桿(42)上端位于碾碎倉(43)內，且碾碎倉(43)開設在處理筒(1)內上部，所述控制桿(42)下端貫穿伸出出料口(48)且不和出料口(48)內側壁接觸，所述出料口(48)開設在碾碎倉(43)的底部，所述碾碎倉(43)內設置有上磨盤(44)，所述上磨盤(44)中心處開設有傳動孔(441)，所述傳動孔(441)內表面側壁傾斜開設有一組斜環槽(442)，所述斜環槽(442)內相抵伸入接觸有一組傳動桿(443)，所述傳動桿(443)遠離斜環槽(442)一端固定連接在控制桿(42)上，所述上磨盤(44)內設置有一組環形口(444)，所述環形口(444)外側面上等距離呈環形固定連接有若干組矩形桿(45)，每組所述矩形桿(45)伸入一組U型塊(46)并滑動連接，每組所述U型塊(46)固定連接在處理筒(1)內側壁上，所述控制桿(42)貫穿伸出下磨盤(47)并固定連接，所述下磨盤(47)位于碾碎倉(43)內且位于上磨盤(44)的正下方，且下磨盤(47)外側壁和處理筒(1)的內側壁不接觸，即留有間隙，所述下磨盤(47)和上磨盤(44)相對面上分別均密集固定連接有若干磨點(49)。
2.根據權利要求1所述的一種關于生物產業污水處理器，其特征在于：所述控制桿(42)下端伸入分散筒(5)內表面底部并固定連接，所述分散筒(5)內表面上端固定連接有圓環(51)，所述圓環(51)伸入圓槽(52)并滑動連接，所述圓槽(52)開設在出料口(48)所在的碾碎倉(43)外側壁上，所述分散筒(5)下半部的側壁上密集開設有若干組濾孔(53)，且分散筒(5)設置在污水倉(54)內，所述污水倉(54)開設在處理筒(1)內，所述污水倉(54)側壁上分別依次開設有進水孔和出水孔，且進水孔和出水孔上均塞有橡皮塞。
3.根據權利要求2所述的一種關于生物產業污水處理器，其特征在于：所述分散筒(5)固定連接有擋料板(501)，所述擋料板(501)呈環形且位于分散筒(5)的濾孔(53)上方，且擋料板(501)上端面和出料口(48)的下端面貼合并活動連接。
發明內容
本發明的目的在于提供一種關于生物產業污水處理器，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種關于生物產業污水處理器，包括處理筒，所述處理筒底部對稱固定連接有三組支腳，所述處理筒上端開設有一組進料口，且進料口內塞有膠塞，所述處理筒內設置有碾碎機構，所述碾碎機構下方設置有分散筒，所述分散筒外表面底部固定連接有攪拌桿，所述攪拌桿的側面呈環形等距離分布設置若干組攪拌葉，所述攪拌桿底部對稱固定連接有兩組分離滑片，且分離滑片下端面和處理筒內表面底部滑動連接；
所述碾碎機構包括電機、控制桿、碾碎倉、上磨盤、傳動孔、斜環槽、傳動桿、環形口、矩形桿、U型塊、下磨盤、出料口、磨點，所述處理筒的上端面中心固定連接有電機，所述電機底部固定連接有輸出軸，且輸出軸貫穿伸入處理筒上端側壁并滑動連接，所述電機的輸出軸伸入處理筒內并和控制桿固定連接，所述控制桿上端位于碾碎倉內，且碾碎倉開設在處理筒內上部，所述控制桿下端貫穿伸出出料口且不和出料口內側壁接觸，所述出料口開設在碾碎倉的底部，所述碾碎倉內設置有上磨盤，所述上磨盤中心處開設有傳動孔，所述傳動孔內表面側壁傾斜開設有一組斜環槽，所述斜環槽內相抵伸入接觸有一組傳動桿，所述傳動桿遠離斜環槽一端固定連接在控制桿上，所述上磨盤內設置有一組環形口，所述環形口外側面上等距離呈環形固定連接有若干組矩形桿，每組所述矩形桿伸入一組U型塊并滑動連接，每組所述U型塊固定連接在處理筒內側壁上，所述控制桿貫穿伸出下磨盤并固定連接，所述下磨盤位于碾碎倉內且位于上磨盤的正下方，且下磨盤外側壁和處理筒的內側壁不接觸，即留有間隙，所述下磨盤和上磨盤相對面上分別均密集固定連接有若干磨點。
優選的，所述控制桿下端伸入分散筒內表面底部并固定連接，所述分散筒內表面上端固定連接有圓環，所述圓環伸入圓槽并滑動連接，所述圓槽開設在出料口所在的碾碎倉外側壁上，所述分散筒下半部的側壁上密集開設有若干組濾孔，且分散筒設置在污水倉內，所述污水倉開設在處理筒內，所述污水倉側壁上分別依次開設有進水孔和出水孔，且進水孔和出水孔上均塞有橡皮塞。
優選的，所述分散筒固定連接有擋料板，所述擋料板呈環形且位于分散筒的濾孔上方，且擋料板上端面和出料口的下端面貼合并活動連接。
優選的，若干組所述攪拌葉靠近攪拌桿的一端分別固定連接有一組活動桿，每組所述活動桿貫穿伸入一組活動倉并滑動連接，若干組所述活動倉開設于攪拌桿側壁上，所述活動桿貫穿伸入活動倉一端固定連接有限位圓盤，所述限位圓盤貼合活動倉內壁并滑動連接。
優選的，所述處理筒底部開設有一組出污口，所述出污口的尺寸和分離滑片的尺寸相對應，且出污口內套接有密封蓋。
與現有技術相比，本發明的有益效果是：
1、本發明通過設計碾碎機構，通過碾碎機構能將氨氮去除劑等污水降解劑的固體顆粒碾磨成粉狀從而便于污水和粉狀氨氮去除劑等污水降解劑的混合，從而便于對污水進行降解，且在碾碎機構工作時下方的攪拌桿及攪拌葉旋轉，從而對混有氨氮去除劑等污水降解劑的污水進行攪拌，以加速其降解，從而進一步提高其污水的降解效率；
2、本發明通過在碾碎機構工作時，通過將氨氮去除劑等污水降解劑碾磨成粉狀并通過分散筒旋轉產生的離心力而均勻灑出到污水中，從而使污水得到更加快速的降解；
3、本發明通過設計分離滑片，在分離滑片對污水進行降解時分離滑片能夠將將落入污水倉底部的尚未來的及反應的粉狀氨氮去除劑等污水降解劑沉淀刮起并重新混合在污水中，從而充分利用粉狀氨氮去除劑等污水降解劑，也能夠在降解結束后除去對污水倉內的沉淀，經濟性更佳。
（發明人：翟明勝）
