公布日：2022.04.29
申請日：2022.03.02
分類號：C02F9/10(2006.01)I;C02F1/72(2006.01)I;C02F1/78(2006.01)I;C02F1/56(2006.01)I;C02F1/52(2006.01)I;C02F1/44(2006.01)I;C02F1/04(2006.01)I;
C01B25/30(2006.01)I;C01D5/00(2006.01)I;C02F1/66(2006.01)N;C02F101/20(2006.01)N
摘要
本發明公開了一種含鋰廢水的回收方法，該方法包括以下步驟：S1、將含鋰廢水和氧化劑混合后反應，反應完成后pH回調；S2、將步驟S1處理后的含鋰廢水和混凝劑與磁粉混合后，進行磁混凝；磁混凝后超濾，得超濾出水；S3、將步驟S2制得的超濾出水進行第一次反滲透，收集第一次濃縮液；S4、將步驟S3制得的第一次濃縮液和沉淀劑混合后沉鋰，固液分離，收集固相和液相；其中固相為磷酸鋰；S5、將步驟S4制得的液相進行第二次反滲透，收集第二次濃縮液；S6、將步驟S5制得的第二次濃縮液進行結晶后，收集固相。本發明利用磷酸鋰溶解度低于碳酸鋰溶解度的優勢實現對含鋰廢水中鋰的高效回收。
權利要求書
1.一種含鋰廢水的回收方法，其特征在于：包括以下步驟：S1、將含鋰廢水和氧化劑混合后反應，反應完成后pH回調；S2、將步驟S1處理后的含鋰廢水和混凝劑與磁粉混合后，進行磁混凝；磁混凝后超濾，得超濾出水；S3、將步驟S2制得的超濾出水進行第一次反滲透，收集第一次濃縮液；S4、將步驟S3制得的第一次濃縮液和沉淀劑混合后沉鋰，固液分離，收集固相和液相；其中固相為磷酸鋰；S5、將步驟S4制得的液相進行第二次反滲透，收集第二次濃縮液；S6、將步驟S5制得的第二次濃縮液進行結晶后，收集固相。
2.根據權利要求1所述的含鋰廢水的回收方法，其特征在于：所述氧化過程中氧化劑為過氧化氫或臭氧中的至少一種；所述含鋰廢水中包括亞鐵離子，所述氧化劑和所述含鋰廢水中亞鐵離子的摩爾比為1:0.5～2。
3.根據權利要求1所述的含鋰廢水的回收方法，其特征在于：所述pH回調為調節pH為8.0～9.5。
4.根據權利要求3所述的含鋰廢水的回收方法，其特征在于：所述磁粉的目數為200目～400目。
5.根據權利要求3所述的含鋰廢水的回收方法，其特征在于：所述磁粉的添加質量與所述步驟S1處理后含鋰廢水的體積比為50mg/L～300mg/L。
6.根據權利要求3所述的含鋰廢水的回收方法，其特征在于：所述混凝劑由PAM和聚合硫酸鋁組成。
7.根據權利要求6所述的含鋰廢水的回收方法，其特征在于：所述聚合硫酸鋁的添加質量與所述步驟S1處理后含鋰廢水的體積比為10mg/L～300mg/L；所述PAM的添加質量與所述步驟S1處理后含鋰廢水的體積比為0.5mg/L～5.0mg/L。
8.根據權利要求1所述的含鋰廢水的回收方法，其特征在于：所述第一次反滲透選用的反滲透膜材質為醋酸纖維素和芳香聚酰胺中的至少一種。
9.根據權利要求1所述的含鋰廢水的回收方法，其特征在于：所述沉淀劑為磷酸；所述沉鋰的溫度為60℃～100℃。
10.根據權利要求1所述的含鋰廢水的回收方法，其特征在于：所述第二次反滲透的工作溫度為40℃～80℃。
發明內容
為解決現有技術中存在的問題，本發明提供了一種含鋰廢水的回收方法，該方法的鋰回收率高。

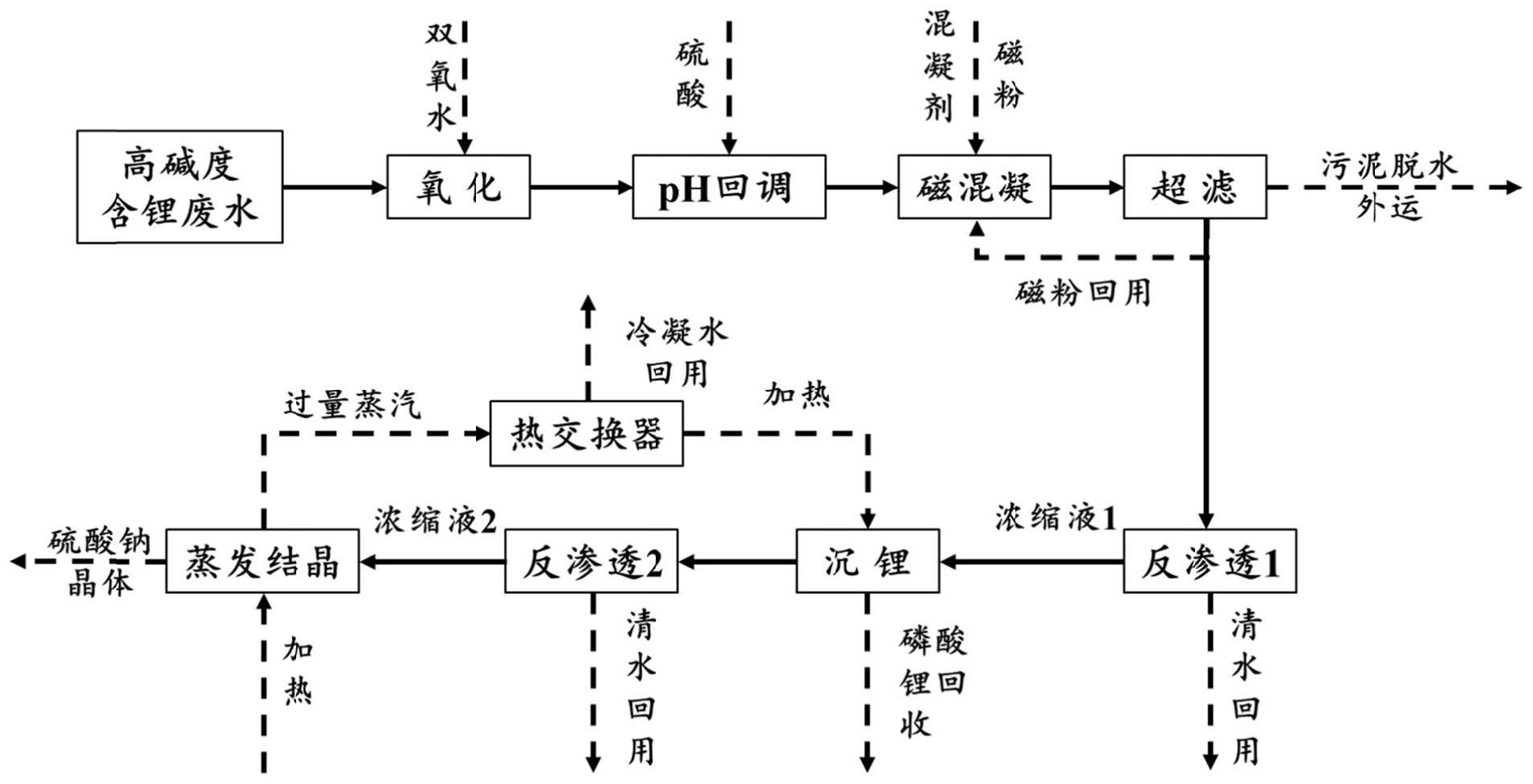

具體如下，本發明提供了一種含鋰廢水的回收方法，包括如下步驟：
S1、將含鋰廢水和氧化劑混合后反應，反應完成后pH回調；
S2、將步驟S1處理后的含鋰廢水和混凝劑與磁粉混合后，進行磁混凝；磁混凝后超濾，得超濾出水；
S3、將步驟S2制得的超濾出水進行第一次反滲透，收集第一次濃縮液；
S4、將步驟S3制得的第一次濃縮液和沉淀劑混合后沉鋰，固液分離，收集固相和液相；其中固相為磷酸鋰；
S5、將步驟S4制得的液相進行第二次反滲透，收集第二次濃縮液；
S6、將步驟S5制得的第二次濃縮液進行結晶后，收集固相。
根據本發明回收方法技術方案中的一種技術方案，至少具備如下有益效果：
本發明的含鋰廢水中含有鐵、鋁、鈣、鎂和銅等雜質離子，本發明的回收方法采用氧化和磁混凝的處理工藝對含鋰廢水進行高效除雜提純；可高效去除廢水中的雜質成分如鐵、鋁、鈣、鎂和銅等金屬離子，去除率達到99％以上。
本發明還通過采用第一次反滲透、沉鋰和第二次反滲透的組合工藝，一方面利用磷酸鋰溶解度低于相關技術中碳酸鋰溶解度的優勢，實現了對含鋰廢水中鋰的高效回收，另一方面利用第一次反滲透和第二次反滲透降低了含鋰廢水的水量進一步實現對含鋰廢水的高效濃縮減量，降低后續結晶階段廢水的處理量，且提高最終硫酸鈉結晶的純度。
本發明回收方法制得的沉鋰過程中磷酸鋰產品回收率高，回收率達95％以上；沉鋰過程中得到的產品純度高，磷酸鋰的純度達98％以上，結晶過程中得到的硫酸鈉的純度≥90％。通過多級處理(即氧化、磁混凝、第一次反滲透、沉鋰、第二次反滲透和結晶)，通過第一次反滲透和第二次反滲透顯著降低了結晶階段的廢水處理量，降低了能耗。最終處理的廢水量約為原水的3％～20％之間。降低能量消耗最多可達90％。
根據本發明的一些實施方式，所述含鋰廢水的pH為10～14。
根據本發明的一些實施方式，所述氧化過程中氧化劑為過氧化氫或臭氧中的至少一種。
過氧化氫或臭氧的經濟性好且使用方便，使用過程不會(huì )引入新的雜質。
根據本發明的一些實施方式，所述含鋰廢水中包括亞鐵離子，所述氧化劑和所述含鋰廢水中包括亞鐵離子的摩爾比為1:0.5～2。
根據本發明的一些實施方式，所述含鋰廢水中包括亞鐵離子，所述過氧化氫和所述含鋰廢水中亞鐵離子的摩爾比為1:0.5～2。
根據本發明的一些實施方式，所述含鋰廢水中包括亞鐵離子，所述臭氧和所述含鋰廢水中包括亞鐵離子的摩爾比為1:0.5～2。
根據本發明的一些實施方式，所述含鋰廢水中包括亞鐵離子，所述臭氧和所述含鋰廢水中包括亞鐵離子的摩爾比為1:1。
將過氧化氫和亞鐵離子的比例控制在上述范圍，確保亞鐵離子能被充分氧化，不會(huì )因雜質消耗氧化劑導致氧化不徹底。
根據本發明的一些實施方式，所述含鋰廢水中包括亞鐵離子，所述過氧化氫和所述含鋰廢水中亞鐵離子的摩爾比為1:2。
雙氧水氧化的目的是將溶液中的亞鐵離子等進行氧化，促進鐵離子去除；
根據本發明的一些實施方式，所述氧化過程中的氧化劑為過氧化氫溶液。
根據本發明的一些實施方式，所述過氧化氫溶液的質量分數為25％～35％。
根據本發明的一些實施方式，所述氧化過程的水力停留時間為10min～30min。
根據本發明的一些實施方式，所述氧化過程的水力停留時間為20min。
水力停留時間即反應時間和穩定時間之和。
根據本發明的一些實施方式，所述氧化過程的反應時間為10min～30min。
根據本發明的一些實施方式，所述氧化過程的反應時間為20min。
根據本發明的一些實施方式，所述pH回調為調節pH為8.0～9.5。
根據本發明的一些實施方式，所述pH回調的pH調節劑為硫酸溶液。
根據本發明的一些實施方式，所述硫酸溶液的摩爾濃度為2mol/L～8mol/L。
根據本發明的一些實施方式，所述pH回調為調節氧化后含鋰廢水的pH為8.0。
氧化后調節pH是將在強濃堿條件下溶解的鐵、鋁和銅等物質以氫氧化物沉淀的方式進行去除。
在強的濃堿條件下氫氧化鐵會(huì )轉化為鐵(Ⅲ)酸鹽；氫氧化鋁會(huì )轉化為四羥基合鋁離子(偏鋁酸根)；氫氧化銅會(huì )轉化為四羥基合銅離子。
根據本發明的一些實施方式，所述pH回調的水力停留時間為15min～30min。
根據本發明的一些實施方式，所述pH回調的水力停留時間為20min。
根據本發明的一些實施方式，所述pH回調的反應時間為10min～20min。
根據本發明的一些實施方式，所述pH回調的穩定時間為5min～10min。
根據本發明的一些實施方式，所述磁粉的目數為200目‑400目。
根據本發明的一些實施方式，所述磁粉的目數為325目。
磁粉的粒徑越小，比表面積越大，分散性越好，與雜質的接觸概率越大，混凝效果越好。
根據本發明的一些實施方式，所述磁粉的添加質量與所述步驟S1處理后含鋰廢水的體積比為50mg/L～300mg/L。
磁粉的添加量以步驟S1中pH回調處理后的含鋰廢水為基準添加，例如，步驟S1處理后后的含鋰廢水為1L，則磁粉的添加量為50mg～300mg。
磁粉的添加量過少，則混凝效果較差；磁粉的添加量過多，則生產成本較高。
根據本發明的一些實施方式，所述磁粉的添加質量與所述pH回調后含鋰廢水的體積比為100mg/L。
根據本發明的一些實施方式，所述磁粉的回收率在99％以上。
根據本發明的一些實施方式，所述混凝劑由PAM(聚丙烯酰胺)和聚合硫酸鋁組成。
根據本發明的一些實施方式，所述PAM的分子量為1200萬‑2000萬。
根據本發明的一些實施方式，所述聚合硫酸鋁的添加質量與所述步驟S1處理后含鋰廢水的體積比10mg/L～300mg/L。
聚合硫酸鋁的添加量以步驟S1中pH回調處理后的含鋰廢水為基準添加，例如，pH回調處理后的含鋰廢水為1L，則聚合硫酸鋁的添加量為10mg～300mg。
根據本發明的一些實施方式，所述PAM的添加質量與所述步驟S1處理后含鋰廢水的體積比為0.5mg/L～5.0mg/L。
PAM的添加量以步驟S1中pH回調處理后的含鋰廢水為基準添加，例如，pH回調處理后的含鋰廢水為1L，則PAM的添加量為0.5mg～5mg。
PAM的添加量過少，則處理效果較差；PAM的添加量過多，則生產成本較高。且會(huì )引入過多的新的雜質進入而影響后續產品的純度。
根據本發明的一些實施方式，所述聚合硫酸鋁的添加質量與所述步驟S1處理后含鋰廢水的體積比為0.05kg/m3。
根據本發明的一些實施方式，所述PAM的添加質量與所述步驟S1處理后含鋰廢水的體積比為1.0mg/L。
根據本發明的一些實施方式，所述PAM為陰離子型PAM。
根據本發明的一些實施方式，所述磁混凝過程的水力停留時間為5min～30min。
根據本發明的一些實施方式，所述磁混凝過程的水力停留時間為15min。
根據本發明的一些實施方式，所述磁混凝過程中的反應時間為5min～10min。
根據本發明的一些實施方式，所述磁混凝過程中的溫度時間為10min～20min。
磁混凝是將溶液中細微沉淀物(主要是指粒徑比較小(10‑6m～10‑9m)，自身沉降性能差的不溶或難溶物質)以及鈣和鎂等金屬離子去除。
根據本發明的一些實施方式，所述超濾分離的超濾膜的材質為醋酸纖維素、聚乙烯、聚酰胺和聚砜中的至少一種。
根據本發明的一些實施方式，所述超濾膜為非對稱膜。
根據本發明的一些實施方式，所述超濾膜的膜截留率＞99％。
根據本發明的一些實施方式，所述超濾膜的過濾孔徑為5nm～100nm。
根據本發明的一些實施方式，所述超濾膜的運行壓力0.1MPa～1.0MPa。
根據本發明的一些實施方式，所述第一次反滲透選用的反滲透膜材質為醋酸纖維素和芳香聚酰胺中的至少一種。
第一次反滲透的作用是對去除重金屬以及鐵、鋁、鈣和鎂等離子后的含鋰廢水進行初次濃縮減量，降低后續加熱過程的廢水量。
根據本發明的一些實施方式，所述第一次反滲透選用的反滲透膜出水的脫鹽率達到99％以上。
根據本發明的一些實施方式，所述第一次反滲透選用的反滲透膜的回收率為50％～80％。
反滲透膜的回收率是指水的透過率，即通過一次反滲透膜后，得到的清水與原液的比例。
根據本發明的一些實施方式，所述沉淀劑為磷酸。
根據本發明的一些實施方式，所述沉淀劑為磷酸溶液。
根據本發明的一些實施方式，所述磷酸溶液的質量分數為75％～85％。
根據本發明的一些實施方式，所述沉鋰過程中磷酸和鋰的摩爾比為0.3～0.4:1。
根據本發明的一些實施方式，所述沉鋰過程中磷酸和鋰的摩爾比為0.36。
根據本發明的一些實施方式，所述沉鋰過程的反應時間為5min～30min。
根據本發明的一些實施方式，所述沉鋰過程的反應時間為10min。
根據本發明的一些實施方式，所述沉鋰的溫度為60℃～100℃。
根據本發明的一些實施方式，所述沉鋰的溫度為90℃。
根據本發明的一些實施方式，所述沉鋰過程中鋰的回收率＞95％。
根據本發明的一些實施方式，所述沉鋰過程中制得的磷酸鋰的純度≥98％。
沉鋰是利用磷酸鋰的難溶性質回收廢水中的鋰，同時降低濃縮液的電導率，為進一步廢水減量做準備。
根據本發明的一些實施方式，所述第二次反滲透的工作溫度為40℃～80℃。
根據本發明的一些實施方式，所述第二次反滲透的RO(ReverseOsmosis，反滲透)膜為耐高溫反滲透膜。
根據本發明的一些實施方式，所述第二次反滲透的溫度為40℃～80℃。
根據本發明的一些實施方式，所述耐高溫反滲透膜的脫鹽率為99％。
根據本發明的一些實施方式，所述耐高溫反滲透膜的回收率為30％～60％。
第二次反滲透的作用是對除鋰后的廢水進行再次濃縮減量，降低蒸發結晶階段的能量消耗。
蒸發結晶的目的是回收濃縮液中的剩余鹽分，主要為硫酸鈉。
根據本發明的一些實施方式，所述硫酸鈉的純度≥90％。
本發明還將蒸發結晶階段產生的熱蒸汽一部分作為循環進行熱量循環利用，另一部分過量蒸汽通過熱交換器進行冷卻后回用冷卻水，熱量則傳輸到沉鋰單元內加熱廢水，以便于提高磷酸鋰的回收率，同時實現能量高效利用。
（發明人：魏勇紅;羅波;劉俐;黃耀峰;孫浩;黃放）
