公布日：2022.11.25
申請日：2022.08.18
分類號：C02F9/14(2006.01)I;C02F3/32(2006.01)I;C02F3/10(2006.01)I
摘要
本發明公開了一種EBEF生態凈水系統，它包括一體化集水器、高效預處理系統、一級EBEF生態凈水池、二級EBEF生態凈水池、清水池和污泥池。本發明與現有技術相比的優點在于：采用太陽能主要供能、高效預處理技術、生態凈水技術并可模塊化設計，具有耗電點少、能耗低、耐負荷沖擊強、節省用地、出水水質穩定、施工簡便、建設周期短、維護管理方便、運營成本低、環境景觀效果好、無異味等特點，適用于低濃度有機污水凈化處理領域，特別在村屯或小型鄉鎮生活污水處理中可大面積推廣。
權利要求書

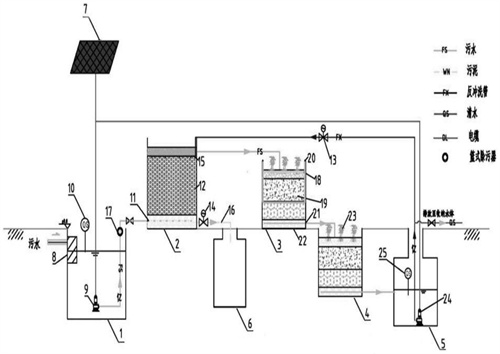

1.一種EBEF生態凈水系統，其特征在于：它包括一體化集水器(1)、高效預處理系統(2)、一級EBEF生態凈水池(3)、二級EBEF生態凈水池(4)、清水池(5)和污泥池(6)，所述的一體化集水器(1)一側為污水進水端，所述的一體化集水器(1)內連接設有進水端粗細格柵(8)、第一污水提升泵(9)和浮球開關(10)，所述的高效預處理系統(2)內連接設有第一布水管(11)和高效微孔濾料(12)，所述的高效預處理系統(2)底部連接設有與污泥池(6)連通的排泥管(16)，所述的排泥管(16)上連接設有電動排泥閥(14)，所述的高效預處理系統(2)與清水池(5)之間連接設有反沖洗布水管(15)，所述的反沖洗布水管(15)上連接設有反沖洗電動閥(13)，所述的一級EBEF生態凈水池(3)和二級EBEF生態凈水池(4)內均連接設有第二布水管(18)，所述的一級EBEF生態凈水池(3)和二級EBEF生態凈水池(4)內從下向上均依次連接設有防滲膜(22)、固定床填料(19)和植物(23)，所述的一級EBEF生態凈水池(3)底部連接設有與二級EBEF生態凈水池(4)連通的出水管(21)，所述的清水池(5)內連接設有第二污水提升泵(24)、浮球液位開關(25)。
2.根據權利要求1所述的一種EBEF生態凈水系統，其特征在于：所述的一體化集水器(1)連接設有用于供電的太陽能光伏蓄能組件(7)。
3.根據權利要求1所述的一種EBEF生態凈水系統，其特征在于：所述的植物(23)采用濕地及陸生植物設置。
4.根據權利要求1所述的一種EBEF生態凈水系統，其特征在于：所述的一體化集水器(1)與高效預處理系統(2)通過第一污水提升泵(9)連通設置，所述的高效預處理系統(2)和第一污水提升泵(9)之間連接設有籃式過濾器(17)。
5.根據權利要求1所述的一種EBEF生態凈水系統，其特征在于：所述的高效預處理系統(2)、一級EBEF生態凈水池(3)、二級EBEF生態凈水池(4)和清水池(5)依次連通設置。
6.根據權利要求1所述的一種EBEF生態凈水系統，其特征在于：所述的一級EBEF生態凈水池(3)和二級EBEF生態凈水池(4)內均連接設有透氣管(20)。
發明內容
本發明要解決的技術問題是，針對上述背景技術中提出的不足，本發明提出了針對低濃度有機污水特別是村屯或小型鄉鎮生活污水的一種節能、省地、高效污水處理系統的一種EBEF生態凈水系統。
為解決上述技術問題，本發明提供的技術方案為：一種EBEF生態凈水系統，它包括一體化集水器、高效預處理系統、一級EBEF生態凈水池、二級EBEF生態凈水池、清水池和污泥池，所述的一體化集水器一側為污水進水端，所述的一體化集水器內連接設有進水端粗細格柵、第一污水提升泵和浮球開關，所述的高效預處理系統內連接設有第一布水管和高效微孔濾料，所述的高效預處理系統底部連接設有與污泥池連通的排泥管，所述的排泥管上連接設有電動排泥閥，所述的高效預處理系統與清水池之間連接設有反沖洗布水管，所述的反沖洗布水管上連接設有反沖洗電動閥，所述的一級EBEF生態凈水池和二級EBEF生態凈水池內均連接設有第二布水管，所述的一級EBEF生態凈水池和二級EBEF生態凈水池內從下向上均依次連接設有防滲膜、固定床填料和植物，所述的一級EBEF生態凈水池底部連接設有與二級EBEF生態凈水池連通的出水管，所述的清水池內連接設有第二污水提升泵、浮球液位開關。
進一步的，所述的一體化集水器連接設有用于供電的太陽能光伏蓄能組件，方便進行節能供電。
進一步的，所述的植物采用濕地及陸生植物設置，可以降解污水中的有機物、氨氮和磷等污染物。
進一步的，所述的一體化集水器與高效預處理系統通過第一污水提升泵連通設置，所述的高效預處理系統和第一污水提升泵之間連接設有籃式過濾器，方便進行籃式過濾。
進一步的，所述的高效預處理系統、一級EBEF生態凈水池、二級EBEF生態凈水池和清水池依次連通設置，方便依次進行過濾處理污水。
所述的一級EBEF生態凈水池和二級EBEF生態凈水池內均連接設有透氣管，方便給一級EBEF生態凈水池和二級EBEF生態凈水池內的微生物供氧。
采用以上結構后，本發明具有如下優點：采用太陽能主要供能、高效預處理技術、生態凈水技術并可模塊化設計，具有耗電點少、能耗低、耐負荷沖擊強、節省用地、出水水質穩定、施工簡便、建設周期短、維護管理方便、運營成本低、環境景觀效果好、無異味等特點，適用于低濃度有機污水凈化處理領域，特別在村屯或小型鄉鎮生活污水處理中可大面積推廣。
（發明人：馮秋瑜;廖振奇;黃明華;原漢森;藍景曦;陸賀;黃俊;廖乃洲;鄺湘泉;韋金;馬端波;徐翔）
