公布日：2022.11.22
申請日：2022.08.24
分類號：C02F3/30(2006.01)I
摘要
本發明涉及一種連續循環流生物脫氮除磷的反應器和方法，所述反應器包括沿污水流動方向依次連接的厭氧區、缺氧區、空氣提推區、好氧區和沉淀區；所述好氧區的出口與厭氧區連接；所述沉淀區的出口與厭氧區連接。所述方法在所述反應器中進行，污水依次經過厭氧區、缺氧區、空氣提推區、好氧區和沉淀區，同時進行好氧區的循環液循環以及沉淀區的污泥回流。本發明提供的反應器可以實現反應器內流體的完全混合和局部推流，有效解決進水濃度過高導致的微生物與污水混合不充分以及處理效率低的問題。本發明提供的方法抗沖擊負荷能力強，處理效果顯著，出水水質穩定，運行能耗低，運行方式靈活并且管理維護便利。
權利要求書
1.一種連續循環流生物脫氮除磷的反應器，其特征在于，所述反應器包括沿污水流動方向依次連接的厭氧區、缺氧區、空氣提推區、好氧區和沉淀區；所述好氧區的出口與厭氧區連接；所述沉淀區的出口與厭氧區連接；所述厭氧區的入口設置有進水管；所述厭氧區的出口設置有第一過水孔；所述厭氧區靠近進水管的一側設置為第一進水區；所述厭氧區靠近第一過水孔的一側設置為第一出水區；所述第一進水區和第一出水區之間設置有第一導流隔墻；所述第一進水區的內部設置有第一攪拌裝置；所述空氣提推區經混合液提升器與好氧區的入口連接；所述好氧區經硝化液提升器與缺氧區的入口連接；所述好氧區靠近混合液提升器的一側設置為第二進水區；所述好氧區靠近硝化液提升器的一側設置為第二出水區；所述第二進水區與第二出水區之間設置有第二導流隔墻；所述第二導流隔墻的兩側設置有曝氣裝置；所述第二進水區的內部設置有第三攪拌裝置；所述厭氧區經過第一過水孔與缺氧區的入口連接；所述缺氧區的內部設置有第二攪拌裝置；所述缺氧區的出口設置有第二過水孔；所述缺氧區經第二過水孔與空氣提推區的入口連接；所述第二出水區經第一連通管與沉淀區的入口連接；所述第二出水區經第二連通管與厭氧區的入口連接。
2.根據權利要求1所述的反應器，其特征在于，所述反應器的形狀包括正方體、長方體或圓柱體中的任意一種。
3.根據權利要求1所述的反應器，其特征在于，所述沉淀區的中部設置有導流筒。
4.根據權利要求3所述的反應器，其特征在于，所述第一連通管與導流筒的入口連接。
5.根據權利要求1所述的反應器，其特征在于，所述沉淀區的上部設置有出水堰槽。
6.根據權利要求5所述的反應器，其特征在于，所述出水堰槽的出口與出水管連接。
7.根據權利要求1所述的反應器，其特征在于，所述沉淀區的下部呈漏斗狀。
8.根據權利要求7所述的反應器，其特征在于，所述漏斗狀的底部設置有污泥回流孔。
9.根據權利要求8所述的反應器，其特征在于，所述沉淀區經污泥回流孔與厭氧區的入口連接。
10.一種連續循環流生物脫氮除磷的方法，其特征在于，所述方法在如權利要求1-9任一項所述的反應器中進行。
11.根據權利要求10所述的方法，其特征在于，所述方法包括以下步驟：（1）將污水和來自好氧區的循環液在厭氧區混合并進行釋磷，得到混合液A；（2）步驟（1）得到的所述混合液A進入缺氧區進行反硝化脫氮，得到混合液B；（3）步驟（2）得到的所述混合液B進入空氣提推區，然后進入好氧區，進行有機物的降解、有機氮的氨化硝化和磷的吸收，形成混合液C，一部分混合液C進入沉淀區，剩余混合液C記為循環液并進入厭氧區；（4）進入沉淀區的混合液C進行水泥分離，得到混合液D和污泥，然后分別從反應器排出。
12.根據權利要求11所述的方法，其特征在于，步驟（1）所述厭氧區的水力停留時間為0.5-1h。
13.根據權利要求11所述的方法，其特征在于，步驟（1）所述厭氧區的攪拌強度為4-8W/m3。
14.根據權利要求11所述的方法，其特征在于，步驟（1）所述混合液A的污泥濃度為5000-8000mg/L。
15.根據權利要求11所述的方法，其特征在于，步驟（1）所述混合液A的污泥負荷為0.05-0.15kgBOD5/(kgMLSS·d)。
16.根據權利要求11所述的方法，其特征在于，步驟（2）所述缺氧區的水力停留時間為0.1-1h。
17.根據權利要求11所述的方法，其特征在于，步驟（2）所述缺氧區的反硝化負荷為0.03-0.06kgNO3-N/(kgMLSS·d)。
18.根據權利要求11所述的方法，其特征在于，步驟（2）所述缺氧區的攪拌強度為4-8W/m3。
19.根據權利要求11所述的方法，其特征在于，步驟（3）所述好氧區的水力停留時間為2.5-4h。
20.根據權利要求11所述的方法，其特征在于，步驟（3）所述好氧區的混合液C還進入缺氧區進行回流，記為硝化回流液。
21.根據權利要求20所述的方法，其特征在于，步驟（3）所述硝化回流液的回流比為10-400%。
22.根據權利要求11所述的方法，其特征在于，步驟（3）所述好氧區中循環液的回流比為2-40。
23.根據權利要求11所述的方法，其特征在于，步驟（3）所述好氧區的攪拌強度為1-3W/m3。
24.根據權利要求11所述的方法，其特征在于，步驟（3）所述好氧區的曝氣強度為4-8m3/m2·h。
25.根據權利要求11所述的方法，其特征在于，步驟（4）所述沉淀區的表面負荷為0.5-0.9m3/m2·h。
26.根據權利要求11所述的方法，其特征在于，步驟（4）所述污泥一部分回流至厭氧區，剩余污泥從反應器排出。27.根據權利要求26所述的方法，其特征在于，步驟（4）所述沉淀區中污泥的回流比為1-100%。
28.根據權利要求11所述的方法，其特征在于，所述方法包括以下步驟：（1）污水經進水管進入厭氧區的第一進水區，所述污水和來自好氧區的循環液混合并進行釋磷，得到混合液A；（2）步驟（1）得到的所述混合液A沿第一導流隔墻流動至第一出水區，經第一過水孔進入缺氧區，進入缺氧區后的混合液A與來自好氧區的硝化回流液混合并進行反硝化脫氮，得到混合液B；（3）步驟（2）得到的所述混合液B經第二過水孔進入空氣提推區，然后經混合液提升器進入好氧區的第一進水區，進行有機物的降解、有機氮的氨化硝化和磷的吸收，形成混合液C；所述混合液C沿第二導流隔墻進入第二出水區，一部分混合液C經第一連通管進入沉淀區的導流筒，一部分混合液C記為硝化回流液并經硝化液提升器進入缺氧區，剩余混合液C記為循環液并經第二連通管進入厭氧區；（4）進入沉淀區的混合液C進行泥水分離，得到混合液D和污泥，混合液D經出水堰槽和出水管排出反應器，一部分污泥經污泥回流孔回流至厭氧區，剩余污泥從反應器排出。
發明內容
針對以上問題，本發明的目的在于提供一種連續循環流生物脫氮除磷的反應器和方法，與現有技術相比，本發明提供的反應器反應效果顯著，容積利用率高，抗沖擊負荷能力強。本發明提供的方法操作簡單，運行能耗低，運行方式靈活，并且可以節約投資和占地。
為達到此發明目的，本發明采用以下技術方案：

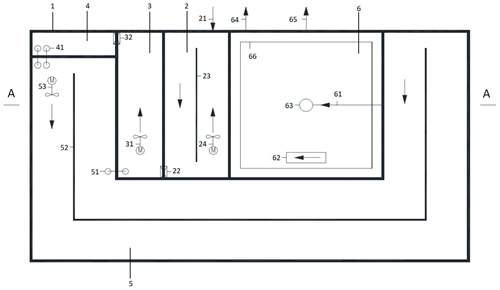

第一方面，本發明提供一種連續循環流生物脫氮除磷的反應器，所述反應器包括沿污水流動方向依次連接的厭氧區、缺氧區、空氣提推區、好氧區和沉淀區；所述好氧區的出口與厭氧區連接；所述沉淀區的出口與厭氧區連接。
本發明提供的反應器通過設置厭氧區、缺氧區、空氣提推區、好氧區和沉淀區，并將好氧區的出口與厭氧區連接以及將沉淀區的出口與厭氧區連接，可以實現反應器內流體的完全混合和局部推流，有效解決進水濃度過高導致的微生物與污水混合不充分以及處理效率低的問題。該反應器適用于大流量循環工藝，不僅負荷低，抗沖擊能力強，而且能耗低，并且節約占地面積。
優選地，所述反應器的形狀包括正方體、長方體或圓柱體中的任意一種。
優選地，所述厭氧區的入口設置有進水管。
優選地，所述厭氧區的出口設置有第一過水孔。
優選地，所述厭氧區靠近進水管的一側設置為第一進水區。
優選地，所述厭氧區靠近第一過水孔的一側設置為第一出水區。
優選地，所述第一進水區和第一出水區之間設置有第一導流隔墻。
優選地，所述第一進水區的內部設置有第一攪拌裝置。
本發明采用“導流隔墻和攪拌裝置”結合的模式，進行導流循環的同時進行攪拌，可以有效加快流體的充分混合，解決反應器局部淤積、短流以及死水的問題。
優選地，所述厭氧區經過第一過水孔與缺氧區的入口連接。
優選地，所述缺氧區的內部設置有第二攪拌裝置。
優選地，所述缺氧區的出口設置有第二過水孔。
優選地，所述缺氧區經第二過水孔與空氣提推區的入口連接。
本發明中，所述缺氧區也可以設置導流隔墻和曝氣裝置，厭氧區一般預留10-20％的面積，可以布置曝氣裝置，可以作為好氧區使用。
優選地，所述空氣提推區的出口設置有混合液提升器。
優選地，所述空氣提推區經混合液提升器與好氧區的入口連接。
本發明中，采用導流隔墻進行導流循環，采用空氣提推區進行空氣提推，通過“導流循環和空氣提推”的組合模式，可以有效解決攪拌、充氧以及循環、回流導致的高能耗，同時設備維護簡單。
優選地，所述好氧區經硝化液提升器與缺氧區的入口連接。
本發明中，將好氧區經硝化液提升器與缺氧區的入口連接，可以將好氧區內的硝化液回流至缺氧區，可以加快缺氧區的反硝化脫氮。
優選地，所述好氧區靠近混合液提升器的一側設置為第二進水區。
優選地，所述好氧區靠近硝化液提升器的一側設置為第二出水區。
優選地，所述第二進水區與第二出水區之間設置有第二導流隔墻。
優選地，所述第二導流隔墻的兩側設置有曝氣裝置。
本發明中，所述曝氣裝置一般采用微孔曝氣。
優選地，所述第二進水區的內部設置有第三攪拌裝置。
本發明中，采用導流隔墻進行導流循環，采用空氣提推區進行空氣提推，采用曝氣裝置進行曝氣，因空氣提推已經對流體中進行充氧，因此可以有效降低曝氣的充氧量，實現低氧曝氣，降低反應器的能耗，同時具有良好的處理效果。
優選地，所述第二出水區經第一連通管與沉淀區的入口連接。
優選地，所述第二出水區經第二連通管與厭氧區的入口連接。
本發明中，將第二連通管與厭氧區的入口連接，可以實現好氧區內液體回流至厭氧區，增大反應器內液體的回流，并且降低反應器入口污水的濃度，可以有效處理高濃度污水，并且抗負荷能力強。
優選地，所述沉淀區的中部設置有導流筒。
優選地，所述第一連通管與導流筒的入口連接。
優選地，所述沉淀區的上部設置有出水堰槽。
優選地，所述出水堰槽的出口與出水管連接。
優選地，所述沉淀區的下部呈漏斗狀。
優選地，所述漏斗狀的底部設置有污泥回流孔。
優選地，所述沉淀區經污泥回流孔與厭氧區的入口連接。
第二方面，本發明提供一種連續循環流生物脫氮除磷的方法，所述方法在本發明第一方面所述的反應器中進行。
本發明提供的方法抗沖擊負荷能力強，處理效果顯著，出水水質穩定，運行能耗低，運行方式靈活并且管理維護便利。
本發明中，所述厭氧區不充氧，厭氧區的好氧微生物處理壓抑狀態，以釋放出貯存在細菌體內的多聚正磷酸鹽，同時釋放的能量可供處于壓抑狀態下生物活動的需要。
本發明中，所述缺氧區不充氧，脫硝菌利用硝酸鹽作為電子接受體進行脫硝，從而達到系統的脫氮目的。
本發明中，所述空氣提推區利用氣體提升并推動流體進入好氧區，促使流體大流量循環流動。
本發明中，所述好氧區進行有機物的降解、有機氮的氨化硝化和磷的吸收。
本發明中，所述沉淀區進行泥水分離，并將污泥排放達到系統除磷的目的。
優選地，所述方法包括以下步驟：
(1)將污水和來自好氧區的循環液在厭氧區混合并進行釋磷，得到混合液A；
(2)步驟(1)得到的所述混合液A進入缺氧區進行反硝化脫氮，得到混合液B；
(3)步驟(2)得到的所述混合液B進入空氣提推區，然后進入好氧區，進行有機物的降解、有機氮的氨化硝化和磷的吸收，形成混合液C，一部分混合液C進入沉淀區，剩余混合液C記為循環液并進入厭氧區；
(4)進入沉淀區的混合液C進行水泥分離，得到混合液D和污泥，然后分別從反應器排出。
優選地，步驟(1)所述厭氧區的水力停留時間為0.5-1h，例如可以是0.5h、0.6h、0.7h、0.8h、0.9h或1h，但不限于所列舉的數值，數值范圍內其它未列舉的數值同樣適用。
優選地，步驟(1)所述厭氧區的攪拌強度為4-8W/m3，例如可以是4W/m3、5W/m3、6W/m3、7W/m3或8W/m3，但不限于所列舉的數值，數值范圍內其它未列舉的數值同樣適用。
優選地，步驟(1)所述混合液A的污泥濃度為5000-8000mg/L，例如可以是5000mg/L、5500mg/L、6000mg/L、6500mg/L、7000mg/L、7500mg/L或8000mg/L，但不限于所列舉的數值，數值范圍內其它未列舉的數值同樣適用。
優選地，步驟(1)所述混合液A的污泥負荷為0.05-0.15kgBOD5/(kgMLSS·d)，例如可以是0.05kgBOD5/(kgMLSS·d)、0.06kgBOD5/(kgMLSS·d)、0.07kgBOD5/(kgMLSS·d)、0.08kgBOD5/(kgMLSS·d)、0.09kgBOD5/(kgMLSS·d)、0.10kgBOD5/(kgMLSS·d)、0.11kgBOD5/(kgMLSS·d)、0.12kgBOD5/(kgMLSS·d)、0.13kgBOD5/(kgMLSS·d)、0.14kgBOD5/(kgMLSS·d)或0.15kgBOD5/(kgMLSS·d)，但不限于所列舉的數值，數值范圍內其它未列舉的數值同樣適用。
本發明中，所述混合液A的污泥濃度和污泥負荷隨進水水質和出水水質進行變化。
優選地，步驟(2)所述缺氧區的水力停留時間為0.1-1h，例如可以是0.1h、0.2h、0.3h、0.5h、0.6h、0.7h、0.8h、0.9h或1h，但不限于所列舉的數值，數值范圍內其它未列舉的數值同樣適用。
優選地，步驟(2)所述缺氧區的反硝化負荷為0.03-0.06kgNO3-N/(kgMLSS·d)，例如可以是0.03kgNO3-N/(kgMLSS·d)、0.04kgNO3-N/(kgMLSS·d)、0.05kgNO3-N/(kgMLSS·d)或0.06kgNO3-N/(kgMLSS·d)，但不限于所列舉的數值，數值范圍內其它未列舉的數值同樣適用。
優選地，步驟(2)所述缺氧區的攪拌強度為4-8W/m3，例如可以是4W/m3、5W/m3、6W/m3、7W/m3或8W/m3，但不限于所列舉的數值，數值范圍內其它未列舉的數值同樣適用。
優選地，步驟(3)所述好氧區的水力停留時間為2.5-4h，例如可以是2.5h、2.6h、2.8h、3h、3.2h、3.4h、3.6h、3.8h或4h，但不限于所列舉的數值，數值范圍內其它未列舉的數值同樣適用。
優選地，步驟(3)所述好氧區的混合液C還進入缺氧區進行回流，記為硝化回流液。
優選地，步驟(3)所述硝化回流液的回流比為10-400％，例如可以是10％、50％、100％、150％、180％、200％、220％、250％、280％、300％、320％、350％、380％或400％，但不限于所列舉的數值，數值范圍內其它未列舉的數值同樣適用。
本發明中，所述硝化回流液的回流比根據進水水質情況和出水水質情況進行選擇，一般情況下硝化回流液的回流比為10-50％。
優選地，步驟(3)所述好氧區中循環液的回流比為2-40，例如可以是2、5、10、15、20、25、30、35或40，但不限于所列舉的數值，數值范圍內其它未列舉的數值同樣適用。
本發明中，所述循環液的回流比根據進水水質情況和出水水質情況進行選擇。
優選地，步驟(3)所述好氧區的攪拌強度為1-3W/m3，例如可以是1W/m3、1.5W/m3、2W/m3、2.5W/m3或3W/m3，但不限于所列舉的數值，數值范圍內其它未列舉的數值同樣適用。
優選地，步驟(3)所述好氧區的曝氣強度為4-8m3/m2·h，例如可以是4m3/m2·h、5m3/m2·h、6m3/m2·h、7m3/m2·h或8m3/m2·h，但不限于所列舉的數值，數值范圍內其它未列舉的數值同樣適用。
優選地，步驟(4)所述沉淀區的表面負荷為0.5-0.9m3/m2·h，例如可以是0.5m3/m2·h、0.6m3/m2·h、0.7m3/m2·h、0.8m3/m2·h或0.9m3/m2·h，但不限于所列舉的數值，數值范圍內其它未列舉的數值同樣適用。
優選地，步驟(4)所述污泥一部分回流至厭氧區，剩余污泥從反應器排出。
優選地，步驟(4)所述沉淀區中污泥的回流比為1-100％，例如可以是1％、10％、20％、30％、40％、50％、60％、70％、80％、90％或100％，但不限于所列舉的數值，數值范圍內其它未列舉的數值同樣適用。
本發明中，污泥的回流比根據進水水質情況和出水水質情況進行選擇，一般情況下為10-40％。
本發明中，當沒有污泥回流，全部污泥從反應器排出時，污泥的回流比為0％。
作為本發明第二方面的優選技術方案，所述方法包括以下步驟：
(1)污水經進水管進入厭氧區的第一進水區，所述污水和來自好氧區的循環液混合并進行釋磷，得到混合液A；
(2)步驟(1)得到的所述混合液A沿第一導流隔墻流動至第一出水區，經第一過水孔進入缺氧區，進入缺氧區后的所述混合液A與來自好氧區的硝化回流液混合并進行反硝化脫氮，得到混合液B；
(3)步驟(2)得到的所述混合液B經第二過水孔進入空氣提推區，然后經混合液提升器進入好氧區的第一進水區，進行有機物的降解、有機氮的氨化硝化和磷的吸收，形成混合液C；
所述混合液C沿第二導流隔墻進入第二出水區，一部分混合液C經第一連通管進入沉淀區的導流筒，一部分混合液C記為硝化回流液并經硝化液提升器進入缺氧區，剩余混合液C記為循環液并經第二連通管進入厭氧區；
(4)進入沉淀區的混合液C進行泥水分離，得到混合液D和污泥，混合液D經出水堰槽和出水管排出反應器，一部分污泥經污泥回流孔回流至厭氧區，剩余污泥從反應器排出。
相對于現有技術，本發明具有以下有益效果：
(1)本發明提供的反應器通過將好氧區和厭氧區連接進行循環，采用導流隔墻引流，以及采用空氣提推，可以使水力流呈現總體完全循環混合以及局部推流的模式，進水水流分布均勻，在反應器內不易形成急流、渦流、短流、死水及積泥現象，水頭損失較小，宏觀混合的調勻度高，混合反應效果理想。
(2)本發明提供的反應器采用空氣提推和曝氣裝置曝氣相結合，可以大大降低動力能耗，有利于對反應池末端溶解氧加以回收利用，能量利用率高，反應器中的生物絮凝采用較低的推動力，可節約能耗，并結合循環流水力形式，可解決充氧與攪拌之間的矛盾。
(3)本發明提供的反應器通過將生化和沉淀集于一體，可以降低常規冗長處理流程帶來的操作管理復雜性，結合循環回流、空氣提推以及導流隔墻設計，省去了提升設備、單元連接以及回流污泥管道系統，動力設備和管路系統少，維護檢修量小。
(4)本發明提供的反應器采用池體布置，集厭氧、缺氧、空氣提推、好氧以及沉淀于一體，提高池體容積利用率，可有效節約工程投資，減少占地面積。
(5)本發明提供的方法通過將好氧區循環液回流至厭氧區，可以實現大流量循環工藝，利用循環系統快速稀釋原水污染物濃度，降低污染物負荷，提高抗沖擊能力，同時強化了工藝的處理效果，出水水質安全有保障。
（發明人：李詩恬;桂新安）
