公布日：2023.01.13
申請日：2022.09.09
分類號：C02F9/00(2023.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F3/30(2006.01)N;C02F1/00(2006.01)N;C02F1/76(2006.01)N
摘要
本發明提供一種生活污水凈化處理槽裝置，屬于生活污水凈化領域，包括有PP主體，PP主體內從左到右依次設置有格柵區、缺氧區、好氧區、沉淀區，格柵區底部設置有厭氧區；厭氧區和缺氧區之間、缺氧區和好氧區之間均設置有導流區進行貫通導流，導流區為豎直設置向上導流，好氧區的水從底部進入沉淀區底部；好氧區底部右端設置有回流泵一回流到缺氧區內底部的穿孔布水管；沉淀區底部右端設置有回流泵二回流到厭氧區內底部的穿孔布水管。這樣的設置使得所有的過濾區域緊密的結合在一起，橫向的設置節約了空間，保證了過濾效果，還可以高效的二次回流過濾，且帶有分散的功能。
權利要求書

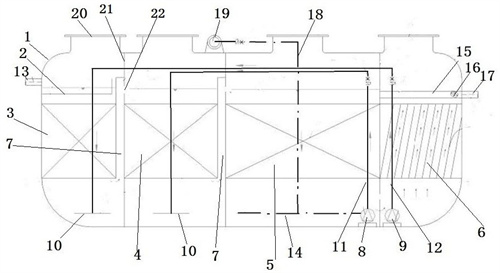

1.一種生活污水凈化處理槽裝置，包括有PP主體（1），PP主體（1）內從左到右通過PP材質的隔板（21）依次分隔有格柵區（2）、缺氧區（4）、好氧區（5）、沉淀區（6），其特征在于，所述格柵區（2）底部設置有厭氧區（3）；所述厭氧區（3）和缺氧區（4）之間、缺氧區（4）和好氧區（5）之間均設置有導流區（7）進行貫通導流，導流區（7）為豎直設置向上導流，其底部開口且右側的隔板（21）頂部設置有流通孔（22）；好氧區（5）的水從底部進入沉淀區（6）底部；所述格柵區（2）由不銹鋼細格柵板構成，所述厭氧區（3）、缺氧區（4）和好氧區（5）均填充多孔旋轉球形填料，多孔旋轉球形填料區域上下部分采用不銹鋼粗格柵板固定。
2.如權利要求1所述生活污水凈化處理槽裝置，其特征在于，所述好氧區（5）底部右端設置有回流泵一（8）回流到缺氧區（4）內底部的穿孔布水管（10）；沉淀區（6）底部右端設置有回流泵二（9）回流到厭氧區（3）內底部的穿孔布水管（10）。
3.如權利要求2所述生活污水凈化處理槽裝置，其特征在于，所述回流泵一（8）連接有回流管一（11），回流管一（11）向上穿過好氧區（5）、向下穿過缺氧區（4）進入到缺氧區（4）底部與其內部穿孔布水管（10）相連。
4.如權利要求2所述生活污水凈化處理槽裝置，其特征在于，所述回流泵二（9）連接有回流管二（12），回流管二（12）上穿過沉淀區（6）、向左穿過好氧區（5）頂部和缺氧區（4）頂部、再向下穿過格柵區（2）和厭氧區（3）進入到厭氧區（3）底部與其內部穿孔布水管（10）相連。
5.如權利要求1所述生活污水凈化處理槽裝置，其特征在于，所述格柵區（2）左側設置有進水管（13），進水管（13）高于格柵區（2）底部。
6.如權利要求1所述生活污水凈化處理槽裝置，其特征在于，所述好氧區（5）底部鋪設微孔曝氣管（14）。
7.如權利要求1所述生活污水凈化處理槽裝置，其特征在于，所述沉淀區（6）內填充有斜管填料，斜管填料區域下方通過不銹鋼粗格柵板固定，斜管填料區域上方安裝有集水槽（15），集水槽（15）內放置有氯餅（16）；沉淀區（6）右側設置有出水管（17），出水管（17）底部與集水槽（15）底部相平。
8.如權利要求6所述生活污水凈化處理槽裝置，其特征在于，所述微孔曝氣管（14）通過曝氣主管（18）連接有鼓風機（19），鼓風機（19）設在PP主體（1）外頂部。
9.如權利要求1所述生活污水凈化處理槽裝置，其特征在于，所述格柵區（2）、缺氧區（4）、好氧區（5）、沉淀區（6）上方均設置有人孔（20）。
發明內容
為解決上述問題，本發明提供一種生活污水凈化處理槽裝置，包括有PP主體，PP主體內從左到右通過PP材質的隔板依次分隔有格柵區、缺氧區、好氧區、沉淀區，格柵區底部設置有厭氧區；所述厭氧區和缺氧區之間、缺氧區和好氧區之間均設置有導流區進行貫通導流，導流區為豎直設置向上導流，其底部開口且右側的隔板頂部設置有流通孔；好氧區的水從底部進入沉淀區底部；所述格柵區由不銹鋼細格柵板構成，所述厭氧區、缺氧區和好氧區均填充多孔旋轉球形填料，多孔旋轉球形填料區域上下部分采用不銹鋼粗格柵板固定。
進一步改進在于，所述好氧區底部右端設置有回流泵一回流到缺氧區內底部的穿孔布水管；沉淀區底部右端設置有回流泵二回流到厭氧區內底部的穿孔布水管。
進一步改進在于，所述回流泵一連接有回流管一，回流管一向上穿過好氧區、向下穿過缺氧區進入到缺氧區底部與其內部穿孔布水管相連。
進一步改進在于，所述回流泵二連接有回流管二，回流管二上穿過沉淀區、向左穿過好氧區頂部和缺氧區頂部、再向下穿過格柵區和厭氧區進入到厭氧區底部與其內部穿孔布水管相連。
進一步改進在于，所述格柵區左側設置有進水管，進水管高于格柵區底部。
進一步改進在于，所述好氧區底部鋪設微孔曝氣管。
進一步改進在于，所述沉淀區內填充有斜管填料，斜管填料區域下方通過不銹鋼粗格柵板固定，斜管填料區域上方安裝有集水槽，集水槽內放置有氯餅；沉淀區右側設置有出水管，出水管底部與集水槽底部相平。
進一步改進在于，所述微孔曝氣管通過曝氣主管連接有鼓風機，鼓風機設在PP主體外頂部。
進一步改進在于，所述格柵區、缺氧區、好氧區、沉淀區上方均設置有人孔。
本發明的有益效果：本發明通過設置PP主體，材質為PP材質，輕盈、韌性好、耐化學性好，這樣方便實際生活中的使用；本發明格柵區位于厭氧區上方，這樣先通過格柵區截留預處理，厭氧區、缺氧區、好氧區和沉淀區橫向排列設置，通過導流區對厭氧區和缺氧區、缺氧區和好氧區進行向上導流，好氧區與沉淀區底部流通，這樣的設置使得所有的過濾區域緊密的結合在一起，橫向的設置節約了空間，保證了過濾效果。
本發明格柵區通過不銹鋼細格柵板過濾掉大顆粒物，厭氧區的多孔旋轉球形填料載體上的微生物將大分子污染物降解為小分子污染物；缺氧區的多孔旋轉球形填料上的微生物將混合液硝態氮轉化為氮氣，實現反硝化脫氮；好氧區還通過將空氣通過曝氣主管送至微孔曝氣管，空氣經微孔曝氣管后形成微小空氣泡進入好氧區的多孔旋轉球形填料，好氧區的多孔旋轉球形填料上形成好氧微生物將有機污染物作為營養物質攝體內，進行代謝，一部分用于自身的生長繁殖，一部分轉化為二氧化碳和水，同時實現氨氮的轉化。
本發明好氧區通過回流泵一抽水到缺氧區底部，沉淀區通過回流泵二抽污泥到厭氧區底部，都通過穿孔布水管進行分散，這樣可以高效的二次回流過濾，且帶有分散的功能；回流泵一通過回流管一穿過好氧區和缺氧區與缺氧區底部穿孔布水管相連，回流泵二通過回流管二穿過沉淀區、好氧區、缺氧區、格柵區和厭氧區與厭氧區底部穿孔布水管相連，這樣使得污水回流方便，不干擾原有的過濾；回流后的水通過穿孔布水管進行分散布開最大限度的保證污水均勻性的再次過濾，保證過濾效果。
本發明沉淀區污泥與水在沉淀區的斜管填料區實現分離，污泥下沉進入沉淀區底部，清水上升進入集水槽，經集水槽的氯餅消毒處理，最后經出水管排放，這樣實現污泥和水的分離，還進過消毒處理，保證水無菌。每個區還設置人孔方便人觀察。
本發明為集成化污水處理設備，處理能力大、效率高、占地面積小，工藝過程及設備構造簡單，設備集成程度高，便于使用、維護，污染物處理效率去除率高，效果穩定，波動較小。
（發明人：王輝;丁文;劉澤兵;李勝）
