公布日：2023.03.24
申請日：2022.12.26
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)I;C02F1/76(2023.01)I;C02F3/34(2023.01)I;C02F101/16(2006.01)N
摘要
本發明公開了含氨污水和酸性廢水的聯動除氮裝置及其使用方法，包括：密閉腔體；第一隔板，第一隔板將密閉腔體的上方隔離出含氨廢水層；第二隔板，第二隔板位于第一隔板下方且與第一隔板配合將密閉腔體隔離出腔室；硝化反應層，硝化反應層位于第二隔板下方；管體，管體的一端通過第一閥門與第一隔板連通，管體的另一端向下穿過第二隔板伸入到硝化反應層中，管體將腔室分隔成次氯酸鈉腔室和酸性廢水腔室，次氯酸鈉腔室通過管體側面的第二閥門與管體連通，酸性廢水腔室通過管體側面的第三閥門與罐體連通，管體的另一端通過第四閥門與硝化反應層連通。本發明的有益效果是不僅能大大降低兩種廢水的處理成本，且能穩定達標排放控制出水總氮小于等于20ppm。
權利要求書

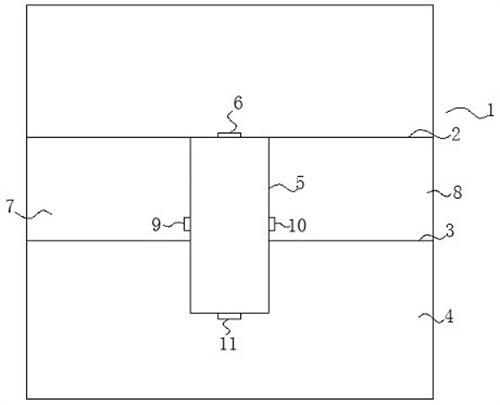

1.含氨污水和酸性廢水的聯動除氮裝置，其特征是：包括：密閉腔體（1）；第一隔板（2），所述第一隔板將密閉腔體的上方隔離出含氨廢水層；第二隔板（3），所述第二隔板位于第一隔板下方且與第一隔板配合將密閉腔體隔離出腔室；硝化反應層（4），所述硝化反應層位于第二隔板下方；管體（5），所述管體的一端通過第一閥門（6）與第一隔板連通，所述管體的另一端向下穿過第二隔板伸入到硝化反應層中，所述管體將腔室分隔成次氯酸鈉腔室（7）和酸性廢水腔室（8），所述次氯酸鈉腔室通過管體側面的第二閥門（9）與管體連通，所述酸性廢水腔室通過管體側面的第三閥門（10）與罐體連通，所述管體的另一端通過第四閥門（11）與硝化反應層連通。
2.如權利要求1所述的含氨污水和酸性廢水的聯動除氮裝置，其特征是：所述管體內裝有與第二閥門和第三閥門聯動的液位計。
3.如權利要求1所述的含氨污水和酸性廢水的聯動除氮裝置，其特征是：所述管體內安裝有水平分布的轉軸（12），所述轉軸由驅動機構驅動。
4.如權利要求1所述的含氨污水和酸性廢水的聯動除氮裝置，其特征是：所述密閉腔體內壁開設有若干插槽，所述第一隔板和第二隔板與插槽插接連接。
5.如權利要求1所述的含氨污水和酸性廢水的聯動除氮裝置的使用方法，其特征是：包括以下步驟：將含氨污水、次氯酸鈉、酸性廢水和硝化細菌分別放入含氨廢水層、次氯酸鈉腔室、酸性廢水腔室和硝化反應層，打開第一閥門，將含氨污水引入管體內，再打開第二閥門，將次氯酸鈉引入管體內與含氨污水反應一定時間，關閉第二閥門，打開第三閥門，將酸性廢水引入管體內反應一定時間，關閉第三閥門，打開第四閥門，含氨污水和酸性廢水進入硝化反應層反應一段時間。
發明內容
本發明要解決的技術問題是現有的含氨污水沒有專用設備來進行脫氮，為此提供一種含氨污水和酸性廢水的聯動除氮裝置及其使用方法。
本發明的技術方案是：含氨污水和酸性廢水的聯動除氮裝置，包括：密閉腔體；第一隔板，所述第一隔板將密閉腔體的上方隔離出含氨廢水層；第二隔板，所述第二隔板位于第一隔板下方且與第一隔板配合將密閉腔體隔離出腔室；硝化反應層，所述硝化反應層位于第二隔板下方；管體，所述管體的一端通過第一閥門與第一隔板連通，所述管體的另一端向下穿過第二隔板伸入到硝化反應層中，所述管體將腔室分隔成次氯酸鈉腔室和酸性廢水室，所述次氯酸鈉腔室通過管體側面的第二閥門與管體連通，所述酸性廢水腔室通過管體側面的第三閥門與罐體連通，所述管體的另一端通過第四閥門與硝化反應層連通。
上述方案中所述管體內裝有與第二閥門和第三閥門聯動的液位計。
上述方案中所述管體內安裝有水平分布的轉軸，所述轉軸由驅動機構驅動。
上述方案中所述密閉腔體內壁開設有若干插槽，所述第一隔板和第二隔板與插槽插接連接。
含氨污水和酸性廢水的聯動除氮裝置的使用方法，包括以下步驟：將含氨污水、次氯酸鈉、硝化細菌和反硝化細菌分別放入含氨廢水層、次氯酸鈉腔室、硝化腔室和反硝化反應層，打開第一閥門，將含氨污水引入管體內，再打開第二閥門，將次氯酸鈉引入管體內與含氨污水反應一定時間，關閉第二閥門，打開第三閥門，將硝化細菌引入管體內反應一定時間，關閉第三閥門，打開第四閥門，含氨污水進入硝化反應層反應一段時間。
本發明的有益效果是不僅能大大降低兩種廢水的處理成本，而且能穩定達標排放控制出水總氮小于等于20ppm。
（發明人：葛鑫;趙義凱）
