公布日：2023.06.13
申請日：2022.12.01
分類號：C02F1/44(2023.01)I;C02F1/00(2023.01)I;B01D36/00(2006.01)I;B01D29/23(2006.01)I;B01D29/64(2006.01)I;B01D29/94(2006.01)I
摘要
本發明涉及污水處理技術領域，具體涉及一種抗污染膜處理污水裝置及方法；包括殼體、筒體、抗污染膜、聚酯無紡布和排污機構，排污機構包括環形安裝座、驅動組件、環形板、連接件和刮板，當需要對聚酯無紡布上附著的雜質進行清理時，啟動驅動組件，通過從動齒部帶動環形板在環形槽上轉動，通過連接件帶動刮板對聚酯無紡布的內側壁進行刮離處理，從而將附著在聚酯無紡布上的雜質刮落至筒體的內底部，打開閥門，通過部分水流帶動雜質和污漬從排污管排出，完成筒體內的雜質和污漬的清潔，采用上述結構，僅刮板上附著雜質和污漬，不會(huì )對排污機構的運行造成干擾。
權利要求書

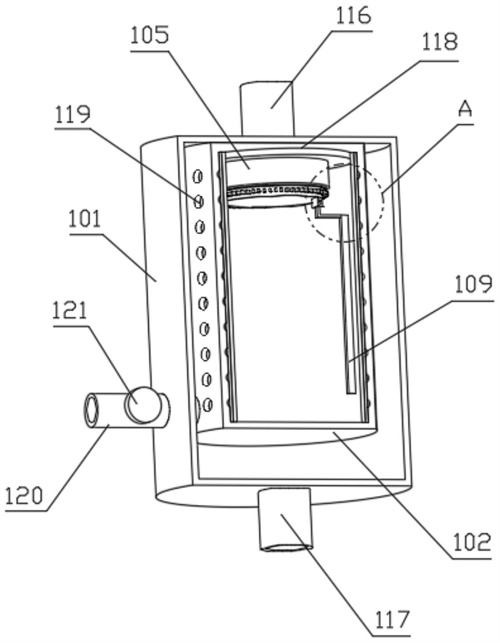

1.一種抗污染膜處理污水裝置，包括殼體、筒體、抗污染膜和聚酯無紡布，所述殼體的上表面設置有進水管，所述殼體的底部設置有排水管，所述殼體的內部設置有所述筒體，所述筒體上端設置有開口，所述開口與所述進水管相對應，所述筒體的外側壁上開設有過濾孔，所述筒體的內壁上設置有所述抗污染膜，所述抗污染膜的內壁上設置有所述聚酯無紡布，所述筒體的底部的一側還設置有排污管，所述排污管貫穿所述殼體，所述排污管位于所述殼體外的一端設置有閥門，其特征在于，還包括排污機構；所述排污機構包括環形安裝座、驅動組件、環形板、連接件和刮板，所述環形安裝座與所述筒體拆卸連接，并位于所述筒體的內頂部，所述環形安裝座靠近所述聚酯無紡布的一側設置有所述驅動組件，所述環形安裝座遠離所述聚酯無紡布的一端設置有環形槽，所述環形槽的內部轉動連接有所述環形板，所述環形板上設置有從動齒部，所述從動齒部位于所述環形板靠近所述聚酯無紡布的一側，所述驅動組件的輸出端與所述從動齒部機械傳動，所述連接件的一端與所述環形板拆卸連接，所述連接件的另一端設置有所述刮板，所述刮板與所述聚酯無紡布的內側壁相貼合。
2.如權利要求1所述的抗污染膜處理污水裝置，其特征在于，所述驅動組件包括驅動電機、減速器和輸出齒輪，所述驅動電機的輸出端設置有所述減速器，所述減速器的輸出端設置有所述輸出齒輪，所述輸出齒輪與所述從動齒部相嚙合。
3.如權利要求1所述的抗污染膜處理污水裝置，其特征在于，所述連接件包括固定框、豎板和橫板，所述豎板的一端固定連接有所述固定框，所述豎板的另一端固定連接有所述橫板，所述固定框與所述環形板拆卸連接，所述橫板與所述豎板相互垂直，所述橫板遠離所述豎板的一端設置有所述刮板。
4.如權利要求1所述的抗污染膜處理污水裝置，其特征在于，所述環形槽的內部嵌設有轉動軸承，所述轉動軸承的內部嵌設有所述環形板。
5.如權利要求1所述的抗污染膜處理污水裝置，其特征在于，所述抗污染膜處理污水裝置還包括轉動排料機構，所述轉動排料機構包括放置座、轉動組件、轉動盤和限位板，所述放置座安裝在所述筒體的內底部，所述放置座遠離所述筒體的內底部的一端設置有凹槽，所述凹槽的內部設置有所述轉動組件，所述凹槽的端部活動連接有所述轉動盤，所述限位板與所述排污管固定連接，并位于所述筒體的內部，所述轉動盤的上表面與所述限位板的底部相貼合，所述轉動盤靠近所述凹槽的一端設置有傳動齒部，所述轉動組件的輸出端與所述傳動齒部機械傳動。
6.如權利要求5所述的抗污染膜處理污水裝置，其特征在于，所述轉動組件包括電動機、輸出軸和驅動齒輪，所述電動機安裝在所述凹槽的內底部，所述電動機的輸出端設置有所述輸出軸，所述輸出軸遠離所述電動機的一端設置有所述驅動齒輪，所述驅動齒輪與所述傳動齒部相嚙合。
7.一種抗污染膜處理污水方法，應用于如權利要求1所述的抗污染膜處理污水裝置，其特征在于，步驟如下：污水通過所述進水管輸送至所述筒體的內部，通過所述抗污染膜和所述聚酯無紡布將污水中的雜質和污漬留在所述筒體的內部，剩下的水流通過所述過濾孔進入殼體的內部，通過所述排水管排出；當需要對所述聚酯無紡布上附著的雜質進行清理時，啟動所述驅動組件，通過所述從動齒部帶動所述環形板在所述環形槽上轉動；當所述環形板在所述環形槽上轉動時，通過所述連接件帶動所述刮板對所述聚酯無紡布的內側壁進行刮離處理，從而將附著在所述聚酯無紡布上的雜質刮落至所述筒體的內底部，打開所述閥門，通過部分水流帶動雜質和污漬從所述排污管排出，完成所述筒體內的雜質和污漬的清潔。
發明內容
本發明的目的在于提供一種抗污染膜處理污水裝置及方法，解決現有技術中的抗污染膜處理污水裝置中排污機構的結構較為復雜，在利用排污機構清理附著在聚酯無紡布上的雜質和污漬時，會(huì )有較多的雜質和污漬附著在排污機構的表面上，對排污機構的運行造成干擾的問題。
為實現上述目的，本發明提供了一種抗污染膜處理污水裝置，包括殼體、筒體、抗污染膜、聚酯無紡布和排污機構，所述殼體的上表面設置有進水管，所述殼體的底部設置有排水管，所述殼體的內部設置有所述筒體，所述筒體上端設置有開口，所述開口與所述進水管相對應，所述筒體的外側壁上開設有過濾孔，所述筒體的內壁上設置有所述抗污染膜，所述抗污染膜的內壁上設置有所述聚酯無紡布，所述筒體的底部的一側還設置有排污管，所述排污管貫穿所述殼體，所述排污管位于所述殼體外的一端設置有閥門；
所述排污機構包括環形安裝座、驅動組件、環形板、連接件和刮板，所述環形安裝座與所述筒體拆卸連接，并位于所述筒體的內頂部，所述環形安裝座靠近所述聚酯無紡布的一側設置有所述驅動組件，所述環形安裝座遠離所述聚酯無紡布的一端設置有環形槽，所述環形槽的內部轉動連接有所述環形板，所述環形板上設置有從動齒部，所述從動齒部位于所述環形板靠近所述聚酯無紡布的一側，所述驅動組件的輸出端與所述從動齒部機械傳動，所述連接件的一端與所述環形板拆卸連接，所述連接件的另一端設置有所述刮板，所述刮板與所述聚酯無紡布的內側壁相貼合。
其中，所述驅動組件包括驅動電機、減速器和輸出齒輪，所述驅動電機的輸出端設置有所述減速器，所述減速器的輸出端設置有所述輸出齒輪，所述輸出齒輪與所述從動齒部相嚙合。
其中，所述連接件包括固定框、豎板和橫板，所述豎板的一端固定連接有所述固定框，所述豎板的另一端固定連接有所述橫板，所述固定框與所述環形板拆卸連接，所述橫板與所述豎板相互垂直，所述橫板遠離所述豎板的一端設置有所述刮板。
其中，所述環形槽的內部嵌設有轉動軸承，所述轉動軸承的內部嵌設有所述環形板。
其中，所述抗污染膜處理污水裝置還包括轉動排料機構，所述轉動排料機構包括放置座、轉動組件、轉動盤和限位板，所述放置座安裝在所述筒體的內底部，所述放置座遠離所述筒體的內底部的一端設置有凹槽，所述凹槽的內部設置有所述轉動組件，所述凹槽的端部活動連接有所述轉動盤，所述限位板與所述排污管固定連接，并位于所述筒體的內部，所述轉動盤的上表面與所述限位板的底部相貼合，所述轉動盤靠近所述凹槽的一端設置有傳動齒部，所述轉動組件的輸出端與所述傳動齒部機械傳動。
其中，所述轉動組件包括電動機、輸出軸和驅動齒輪，所述電動機安裝在所述凹槽的內底部，所述電動機的輸出端設置有所述輸出軸，所述輸出軸遠離所述電動機的一端設置有所述驅動齒輪，所述驅動齒輪與所述傳動齒部相嚙合。
本發明還提供一種抗污染膜處理污水方法，應用于如上述所述的抗污染膜處理污水裝置，步驟如下：
污水通過所述進水管輸送至所述筒體的內部，通過所述抗污染膜和所述聚酯無紡布將污水中的雜質和污漬留在所述筒體的內部，剩下的水流通過所述過濾孔進入殼體的內部，通過所述排水管排出；
當需要對所述聚酯無紡布上附著的雜質進行清理時，啟動所述驅動組件，通過所述從動齒部帶動所述環形板在所述環形槽上轉動；
當所述環形板在所述環形槽上轉動時，通過所述連接件帶動所述刮板對所述聚酯無紡布的內側壁進行刮離處理，從而將附著在所述聚酯無紡布上的雜質刮落至所述筒體的內底部，打開所述閥門，通過部分水流帶動雜質和污漬從所述排污管排出，完成所述筒體內的雜質和污漬的清潔。
本發明的一種抗污染膜處理污水裝置及方法，包括殼體、筒體、抗污染膜、聚酯無紡布和排污機構，所述排污機構包括環形安裝座、驅動組件、環形板、連接件和刮板，污水通過所述進水管輸送至所述筒體的內部，通過所述抗污染膜和所述聚酯無紡布將污水中的雜質和污漬留在所述筒體的內部，剩下的水流通過所述過濾孔進入殼體的內部，通過所述排水管排出，當需要對所述聚酯無紡布上附著的雜質進行清理時，啟動所述驅動組件，通過所述從動齒部帶動所述環形板在所述環形槽上轉動，通過所述連接件帶動所述刮板對所述聚酯無紡布的內側壁進行刮離處理，從而將附著在所述聚酯無紡布上的雜質刮落至所述筒體的內底部，打開所述閥門，通過部分水流帶動雜質和污漬從所述排污管排出，完成所述筒體內的雜質和污漬的清潔，采用上述結構，僅所述刮板上附著雜質和污漬，不會(huì )對所述排污機構的運行造成干擾。
（發明人：李多;梅納赫姆·埃利梅萊赫;巴琪;黃嶸）
