公布日：2022.05.27
申請日：2022.02.23
分類號：C02F9/10(2006.01)I;B01J38/02(2006.01)I;B01J38/04(2006.01)I;B01J38/06(2006.01)I;B01J38/14(2006.01)I;B01J38/70(2006.01)I;C02F11/12(2019.01)I;C02F103
/10(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種高鹽高有機物的氣田泡排水處理方法，目的在于解決現有方法處理氣田泡排水時，所存在的泡排水中含有大量有機物和泡沫導致后續蒸發系統無法運行的問題，并大大減少污泥量，減少污染物排放量。其包括如下步驟：一次混凝沉淀、一次脫硬處理、高級氧化處理、二次脫硬絮凝沉淀、污泥處理、催化劑再生。采用本方法，能有效降低泡排水中的有機物，消除泡沫，保證后續MVR蒸發工藝的穩定運行，從而保證氣田泡排水處理后水質穩定達標，并減少污泥產量，降低污染物的排放，保護生態環境。
權利要求書
1.一種高鹽高有機物的氣田泡排水處理方法，其特征在于，包括如下步驟：（1）一次混凝沉淀將經水質水量調節后的泡排水送入一級絮凝沉淀池中，并向一級絮凝沉淀池內先后投加PAC和PAM，進行一次混凝沉淀預處理，沉淀去除懸浮物和COD；（2）一次脫硬處理將一次混凝沉淀處理后的廢水送入一級脫硬池內，并通過加入氫氧化物調節一級脫硬池內廢水的pH值至9-13，完成一次脫硬處理；待一次脫硬處理完成后，進行沉淀處理，所得上清液為一次脫硬處理液；（3）高級氧化處理將一次脫硬處理液送入高級氧化反應池內，并向高級氧化反應池中加入氧化劑過硫酸鹽，得到氧化中間廢水，加入的過硫酸鹽與COD的比例為1-4：1；在填料池內設置過硫酸鹽活化劑活性炭，形成活性炭填料池；將氧化中間廢水送入活性炭填料池內，活性炭與氧化中間廢水的體積比為0.2-1.5:1，反應停留時間為2-10h，得到高級氧化處理廢水；（4）二次脫硬絮凝沉淀將高級氧化處理廢水送入二級脫硬絮凝沉淀池內，向其中先后投加碳酸鈉、PAC、PAM，完成絮凝沉淀處理，絮凝沉淀后的廢水進入后續蒸發系統進行蒸發結晶即可，由于蒸發冷凝液含有少量COD和氨氮，根據當地排放標準，設置生化處理系統即可；所述步驟（1）中，以廢水的體積計，PAC的投加量為800-1200mg/L，PAM投加量為8-10mg/L；所述步驟（4）中，向加入高級氧化處理廢水的二級脫硬絮凝沉淀池內先后投加碳酸鈉、PAC、PAM，控制二級脫硬絮凝沉淀池內廢水硬度在150-200mg/L范圍內，PAC投加量為150-300mg/L，PAM投加量為1-3mg/L；所述后續蒸發系統為MVR蒸發器。
2.根據權利要求1所述的方法，其特征在于，所述步驟（1）中，將待處理的高鹽高有機物泡排水先送入調節池內，進行水質水量調節后，再送入一級絮凝沉淀池中。
3.根據權利要求1所述的方法，其特征在于，所述步驟（2）中，向一級脫硬池內加入氫氧化物，調節一級脫硬池內廢水的pH值至10-11.5，完成一次脫硬處理。
4.根據權利要求1所述的方法，其特征在于，所述步驟(2)中，氫氧化物為氫氧化鈉、氫氧化鉀中的一種或多種。
5.根據權利要求1所述的方法，其特征在于，所述步驟（3）中，加入的氧化劑為過硫酸鹽，且過硫酸鹽與COD的比例為1.5-2.5：1。
6.根據權利要求1所述的方法，其特征在于，所述步驟（3）中，填料池內設置的過硫酸鹽活化劑為顆粒狀活性炭。
7.根據權利要求1所述的方法，其特征在于，所述活性炭與氧化中間廢水的體積比為0.4-0.6：1，反應停留時間為4h。
8.根據權利要求1所述的方法，其特征在于，還包括如下步驟：（5）污泥處理將一次混凝沉淀產生的污泥、一次脫硬處理產生的污泥、高級氧化處理產生的污泥、二次絮凝沉淀產生的污泥進行收集，再將收集的污泥排入后續脫水處理系統。
9.根據權利要求1-8任一項所述的方法，其特征在于，還包括如下步驟：（6）催化劑再生當高級氧化處理的COD去除率下降到設定范圍時，對催化劑活性炭進行再生；再生操作如下：關閉填料池的進水閥，打開填料池的排空閥，將填料池內的廢水排入調節池，排空后關閉填料池的排空閥，將80-90℃的MVR冷凝液排入裝有活性炭的填料池，再向填料池內加入過硫酸鹽，利用高溫和活性炭活化過硫酸鹽，對活性炭催化劑進行原位氧化，并采用空氣或臭氧進行曝氣，將活性炭?jì)任降挠袡C物氧化成小分子，并在填料池內形成再生水；曝氣完成后，由于再生水含鹽量較少，可直接排入MVR后續處理裝置即可；當填料池內的再生水排空后，再向填料池內的活性炭中通入蒸汽，進行加熱沖洗脫附，完成活性炭的再生；空氣或臭氧曝氣強度為15L/m2·s，曝氣時間4h；蒸汽溫度100℃，壓力≥0.4MPa，沖洗30min，過硫酸鹽投加量為正常氧化劑濃度的2倍。
10.根據權利要求1所述的方法，其特征在于，還包括如下步驟：（7）高級氧化切換設置3-4個高級氧化模塊，且高級氧化模塊并聯設置；當一個或多個高級氧化模塊進行高級氧化處理時，對剩余高級氧化模塊進行再生處理，完成高級氧化切換，實現連續運行。
發明內容
本申請的發明目的在于：針對上述存在的問題，提供一種高鹽高有機物的氣田泡排水處理方法。采用本申請，能有效降低泡排水中的有機物，消除泡沫，保證后續MVR蒸發工藝的穩定運行，從而保證氣田泡排水處理后水質穩定達標，并減少污泥產量，降低污染物的排放，保護生態環境。
為了實現上述目的，本申請采用如下技術方案：
一種高鹽高有機物的氣田泡排水處理方法，包括如下步驟：
(1)一次混凝沉淀
將經水質水量調節后的泡排水送入一級絮凝沉淀池中，并向一級絮凝沉淀池內先后投加PAC和PAM，進行一次混凝沉淀預處理，沉淀去除懸浮物和COD；
(2)一次脫硬處理
將一次混凝沉淀處理后的廢水送入一級脫硬池內，并通過加入氫氧化物調節一級脫硬池內廢水的pH值至9-13，完成一次脫硬處理；
待一次脫硬處理完成后，進行沉淀處理，所得上清液為一次脫硬處理液；
(3)高級氧化處理
將一次脫硬處理液送入高級氧化反應池內，并向高級氧化反應池中加入氧化劑過硫酸鹽，得到氧化中間廢水，加入的過硫酸鹽與COD的比例為1-4：1；
在填料池內設置過硫酸鹽活化劑活性炭，形成活性炭填料池；將氧化中間廢水送入活性炭填料池內，活性炭與氧化中間廢水的體積比為0.2-1.5:1，反應停留時間為2-10h，得到高級氧化處理廢水；
(4)二次脫硬絮凝沉淀
將高級氧化處理廢水送入二級脫硬絮凝沉淀池內，向其中先后投加碳酸鈉、PAC、PAM，完成絮凝沉淀處理，絮凝沉淀后的廢水進入后續蒸發系統進行蒸發結晶即可，由于蒸發冷凝液含有少量COD和氨氮，根據當地排放標準，設置生化處理系統即可。
所述步驟(1)中，將待處理的高鹽高有機物泡排水先送入調節池內，進行水質水量調節后，再送入一級絮凝沉淀池中。
所述步驟(1)中，以廢水的體積計，PAC的投加量為800-1200mg/L，PAM投加量為8-10mg/L。
所述步驟(2)中，向一級脫硬池內加入氫氧化物，調節一級脫硬池內廢水的pH值至10-11.5，完成一次脫硬處理。
所述步驟(2)中，氫氧化物為氫氧化鈉、氫氧化鉀中的一種或多種。
所述步驟(3)中，加入的氧化劑為過硫酸鹽，過硫酸鹽與COD的比例為1.5-2.5：1。
所述步驟(3)中，填料池內設置的過硫酸鹽活化劑為顆粒狀活性炭；
所述活性炭與氧化中間廢水的體積比為0.4-0.6：1，反應停留時間為4h。
所述步驟(4)中，向加入高級氧化處理廢水的二級脫硬絮凝沉淀池內先后投加碳酸鈉、PAC、PAM，控制二級脫硬絮凝沉淀池內廢水硬度在150-200mg/L范圍內，PAC投加量為150-300mg/L，PAM投加量為1-3mg/L。
所述步驟(4)中，PAC投加量為200mg/L，PAM投加量為2mg/L。
還包括如下步驟：
(5)污泥處理
將一次混凝沉淀產生的污泥、一次脫硬處理產生的污泥、高級氧化處理產生的污泥、二次絮凝沉淀產生的污泥進行收集。
所述步驟(5)中，將收集的污泥排入后續污泥脫水系統，即可。
還包括如下步驟：
(6)催化劑再生
當高級氧化處理的COD去除率下降到設定范圍時，對催化劑活性炭進行再生；再生操作如下：
關閉填料池的進水閥，打開填料池的排空閥，將填料池內的廢水排入調節池，排空后關閉填料池的排空閥，將80-90℃的MVR冷凝液排入裝有活性炭的填料池，再向填料池內加入過硫酸鹽，利用高溫和活性炭活化過硫酸鹽，對活性炭催化劑進行原位氧化，并采用空氣或臭氧進行曝氣，將活性炭?jì)任降挠袡C物氧化成小分子，并在填料池內形成再生水；曝氣完成后，由于再生水含鹽量較少，可直接排入MVR后續處理裝置即可。當填料池內的再生水排空后，再向填料池內的活性炭中通入蒸汽，進行加熱沖洗脫附，完成活性炭的再生�？諝饣虺粞跗貧鈴姸葹�15L/m2.s，曝氣時間4h；蒸汽溫度100℃，壓力≥0.4MPa，沖洗30min，過硫酸鹽投加量為正常氧化劑濃度的2倍。
還包括如下步驟：
(7)高級氧化切換
設置3-4個高級氧化模塊，且高級氧化模塊并聯設置；
當一個或多個高級氧化模塊進行高級氧化處理時，對剩余高級氧化模塊進行再生處理，完成高級氧化切換，實現連續運行。
所述過硫酸鹽為過硫酸鈉。

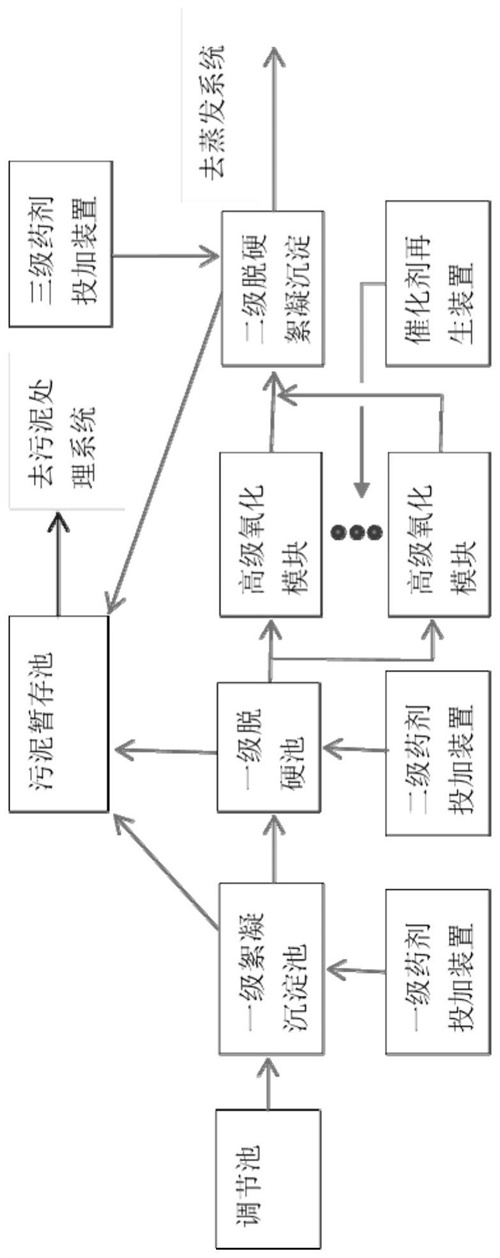

用于前述方法的裝置，包括：
調節池，其用于對待處理的高鹽高有機物泡排水進行水質水量調節；
一級絮凝沉淀池，其與調節池相連，且調節池內經水質水量調節后的廢水能通過提升泵提升至一級絮凝沉淀池進行處理；
一級藥劑投加裝置，其與一級絮凝沉淀池相連，且一級藥劑投加裝置能向一級絮凝沉淀池內投加PAC和PAM，以沉淀去除廢水中的懸浮物和COD；
一級脫硬池，其與一級絮凝沉淀池相連，且一次混凝沉淀處理后的廢水能送入一級脫硬池內進行一次脫硬處理；
二級藥劑投加裝置，其與一級脫硬池相連，且二級藥劑投加裝置能向一級脫硬池內投加氫氧化物，以調節一級脫硬池內廢水的pH值至9-13，完成一次脫硬處理；
高級氧化模塊，其與一級脫硬池相連，且經一次脫硬處理后的廢水經沉淀所得的一次脫硬處理液能進入高級氧化模塊進行氧化處理，并得到高級氧化處理廢水；
二級脫硬絮凝沉淀池，其與高級氧化模塊相連，且經高級氧化模塊處理所得的高級氧化處理廢水能進入二級脫硬絮凝沉淀池內進行二次脫硬絮凝沉淀處理，經二次脫硬絮凝沉淀處理后的廢水能進入蒸發系統；
三級藥劑投加裝置，其與二級脫硬絮凝沉淀池相連，且三級藥劑投加裝置能向二級脫硬絮凝沉淀池內先后投加碳酸鈉、PAC、PAM，以實現脫硬、絮凝的目的；
所述高級氧化模塊包括：
高級氧化反應池，其與一級脫硬池相連，且經一次脫硬處理后的廢水經沉淀所得的一次脫硬處理液能進入高級氧化反應池內，并與過硫酸鹽混合，以得到氧化中間廢水；
氧化藥劑投加裝置，其與高級氧化反應池相連，且氧化藥劑投加裝置能向高級氧化反應池內投加過硫酸鹽；
填料池，其分別與高級氧化反應池、二級脫硬絮凝沉淀池相連，其內設置有活性炭填料，且自高級氧化反應池進入填料池內的氧化中間廢水能在填料池內進行高級氧化處理，得到高級氧化處理廢水，經填料池處理所得的高級氧化處理廢水能進入二級脫硬絮凝沉淀池內進行二次絮凝沉淀處理。
還包括污泥暫存池，所述污泥暫存池分別與一級絮凝沉淀池、一級脫硬池、二級脫硬絮凝沉淀池相連且一次混凝沉淀產生的污泥、一次脫硬處理產生的污泥、高級氧化處理產生的污泥、二次絮凝沉淀產生的污泥能進入污泥暫存池內進行收集。
所述高級氧化模塊為2-10個，所述高級氧化模塊之間采用并聯設置。
（發明人：楊平;楊紅梅;黃文鳳;劉同遠;曾文懿）
