公布日：2023.06.23
申請日：2023.04.27
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F1/26(2023.01)N;C02F1/38(2023.01)N;C02F1/72(2023.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種低濃度化學需氧量污水處理設備及方法，本發明涉及污水處理技術領域，包括過濾器、牽引器、殼體和回流管，所述牽引器插接在過濾器的底部，所述牽引器的底部插接在殼體的頂部，所述殼體的內部固定安裝有試驗器，所述試驗器的底部滑動安裝有流動器，所述流動器固定安裝在殼體的內部，所述流動器的底部與回流管固定連接。該低濃度化學需氧量污水處理設備及方法，通過污水撞擊在過濾網上會(huì )使得它發生劇烈震動，這時過濾網就會(huì )周期性的貼附在吸附紙上，這時過濾網上具有粘性或者污水中含體積較小的雜質就會(huì )統統粘附在吸附紙上，以達到防止過濾網因污水沖擊而使得雜質脫落的作用。
權利要求書
1.一種低濃度化學需氧量污水處理設備，包括過濾器（1）、牽引器（2）、殼體（3）和回流管（4），其特征在于：所述牽引器（2）插接在過濾器（1）的底部，所述牽引器（2）的底部插接在殼體（3）的頂部，所述殼體（3）的內部固定安裝有試驗器（6），所述試驗器（6）的底部滑動安裝有流動器（5），所述流動器（5）固定安裝在殼體（3）的內部，所述流動器（5）的底部與回流管（4）固定連接；所述過濾器（1）包括電機（11），所述電機（11）的外側固定連接有皮套（12），所述皮套（12）的底部固定連接有固定桿（13），所述固定桿（13）的底部固定連接有頂殼（14），所述頂殼（14）的底部套設在牽引器（2）的頂部，所述頂殼（14）的內部設置有過濾網（17）；所述牽引器（2）的內部設置有套環（21），所述套環（21）的底部固定連接有插柱（22），所述插柱（22）的外側滑動安裝有里殼（24），所述里殼（24）的內側固定連接有限位套（27），所述限位套（27）的內部滑動安裝有伸柱（23），所述限位套（27）的頂部轉動安裝有轉折桿（28）；所述試驗器（6）包括空心殼（61），所述空心殼（61）的內側固定安裝有隔板（60），所述隔板（60）的兩側均固定連接有引流板（62），所述引流板（62）遠離隔板（60）的一端設置有試驗瓶（63），所述試驗瓶（63）固定安裝在空心殼（61）的外側，所述試驗瓶（63）的內部固定安裝有分層板（64）。
2.根據權利要求1所述的一種低濃度化學需氧量污水處理設備，其特征在于：所述電機（11）的輸出端通過軸承連接有轉動塊（15），所述轉動塊（15）的外側固定連接有插桿（10），所述插桿（10）的底部固定連接有豎桿（101），所述豎桿（101）底部滑動安裝有滑軌（102），所述滑軌（102）的底部與頂殼（14）固定連接，所述滑軌（102）的頂部固定連接有吸附紙（16）。
3.根據權利要求2所述的一種低濃度化學需氧量污水處理設備，其特征在于：所述吸附紙（16）的內側與過濾網（17）固定連接，所述過濾網（17）的外側固定連接有橫條（18），所述橫條（18）的底部固定連接有擋彎板（19）。
4.根據權利要求1所述的一種低濃度化學需氧量污水處理設備，其特征在于：所述里殼（24）的外側固定安裝有套板（26），所述套板（26）的內部滑動安裝有卡條（25），所述卡條（25）套設在轉折桿（28）的外側，所述轉折桿（28）遠離限位套（27）的一端固定連接有封板（202），所述封板（202）滑動安裝在卡條（25）的內部。
5.根據權利要求4所述的一種低濃度化學需氧量污水處理設備，其特征在于：所述卡條（25）的內側固定連接有中心拉條（201），所述中心拉條（201）設置在伸柱（23）的正下方，所述卡條（25）的下方設置有回力桿（29），所述回力桿（29）滑動安裝在里殼（24）的底部，所述回力桿（29）的外側固定連接有彈簧（20），所述彈簧（20）遠離回力桿（29）的一端與里殼（24）固定連接。
6.根據權利要求1所述的一種低濃度化學需氧量污水處理設備，其特征在于：所述試驗瓶（63）的內部插接有三岔管（66），所述三岔管（66）遠離試驗瓶（63）的一端固定連接有容量瓶（67），所述容量瓶（67）遠離三岔管（66）的一端滑動安裝有活塞（65），所述試驗瓶（63）的底部固定連接有一號撐板（601），所述一號撐板（601）的內側與空心殼（61）固定連接，所述一號撐板（601）的外側與殼體（3）固定連接。
7.根據權利要求1所述的一種低濃度化學需氧量污水處理設備，其特征在于：所述空心殼（61）遠離試驗瓶（63）的一側插接有分離瓶（68），所述分離瓶（68）的頂部固定連接有二號撐板（602），所述二號撐板（602）的內側與空心殼（61）固定連接，所述二號撐板（602）的外側與殼體（3）固定連接，所述分離瓶（68）遠離空心殼（61）的一端設置有出管（69），所述出管（69）插接在殼體（3）的外側。
8.根據權利要求1所述的一種低濃度化學需氧量污水處理設備，其特征在于：所述牽引器（2）包括分層殼（211），所述分層殼（211）的底部插接在殼體（3）的內部，所述分層殼（211）的頂部插接在頂殼（14）的底部，所述分層殼（211）內部設置有分板（212），所述分板（212）的外側固定連接有流管（213），所述流管（213）插接在分板（212）的內部。
9.根據權利要求8所述的一種低濃度化學需氧量污水處理設備，其特征在于：所述流管（213）遠離分板（212）的一端插接在殼體（3）的頂部，所述分層殼（211）的內側固定安裝有鉸接器（215），所述鉸接器（215）的外側鉸接有限流板（214）。

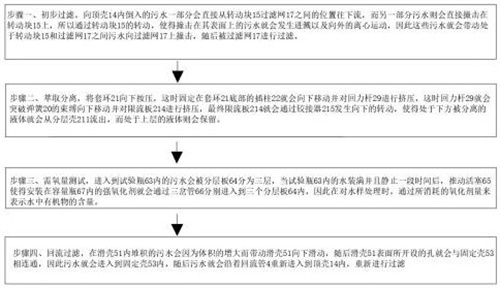

10.一種低濃度化學需氧量污水處理的方法，其特征在于：包括以下步驟：步驟一、初步過濾，向頂殼（14）內倒入的污水一部分會(huì )直接從轉動塊（15）過濾網（17）之間的位置往下流，而另一部分污水則會(huì )直接撞擊在轉動塊（15）上，所以通過轉動塊（15）的轉動，使得撞擊在其表面上的污水就會(huì )發生迸濺以及向外的離心運動，因此這些污水就會(huì )帶動處于轉動塊（15）和過濾網（17）之間污水向過濾網（17）上撞擊，隨后被過濾網（17）進行過濾；步驟二、萃取分離，將套環（21）向下按壓，這時固定在套環（21）底部的插柱（22）就會(huì )向下移動并對回力桿（29）進行擠壓，這時回力桿（29）就會(huì )突破彈簧（20）的束縛向下移動并對限流板（214）進行擠壓，最終限流板（214）就會(huì )通過鉸接器（215）發生向下的轉動，使得處于下方被分離的液體就會(huì )從分層殼（211）流出，而處于上層的液體則會(huì )保留；步驟三、需氧量測試，進入到試驗瓶（63）內的污水會(huì )被分層板（64）分為三層，當試驗瓶（63）內的水裝滿并且靜止一段時間后，推動活塞（65）使得安裝在容量瓶（67）內的強氧化劑就會(huì )通過三岔管（66）分別進入到三個分層板（64）內，因此在對水樣處理時，通過所消耗的氧化劑量來表示水中有機物的含量；步驟四、回流過濾，在滑殼（51）內堆積的污水會(huì )因為體積的增大而帶動滑殼（51）向下滑動，隨后滑殼（51）表面所開設的孔就會(huì )與固定殼（53）相連通，因此污水就會(huì )進入到固定殼（53）內，隨后污水就會(huì )沿著回流管（4）重新進入到頂殼（14）內，重新進行過濾。
發明內容
為實現以上目的，本發明通過以下技術方案予以實現：一種低濃度化學需氧量污水處理設備，包括過濾器、牽引器、殼體和回流管，所述牽引器插接在過濾器的底部，所述牽引器的底部插接在殼體的頂部，所述殼體的內部固定安裝有試驗器，所述試驗器的底部滑動安裝有流動器，所述流動器固定安裝在殼體的內部，所述流動器的底部與回流管固定連接；所述過濾器包括電機，所述電機的外側固定連接有皮套，所述皮套的底部固定連接有固定桿，所述固定桿的底部固定連接有頂殼，所述頂殼的底部套設在牽引器的頂部，所述頂殼的內部設置有過濾網；過濾網的設計模樣是螺旋式的，它能更有效的直面撞擊過來的污水，以及增大與污水的接觸面積，隨后污水內的大塊物質就會(huì )留存在過濾網上，以達到對污水內部雜質的過濾作用。
所述牽引器的內部設置有套環，所述套環的底部固定連接有插柱，所述插柱的外側滑動安裝有里殼，所述里殼的內側固定連接有限位套，所述限位套的內部滑動安裝有伸柱，所述限位套的頂部轉動安裝有轉折桿；所述試驗器包括空心殼，所述空心殼的內側固定安裝有隔板，所述隔板的兩側均固定連接有引流板，所述引流板遠離隔板的一端設置有試驗瓶，所述試驗瓶固定安裝在空心殼的外側，所述試驗瓶的內部固定安裝有分層板。
優選的，所述電機的輸出端通過軸承連接有轉動塊，所述轉動塊的外側固定連接有插桿，所述插桿的底部固定連接有豎桿，所述豎桿底部滑動安裝有滑軌，所述滑軌的底部與頂殼固定連接，所述滑軌的頂部固定連接有吸附紙。與電機通過軸承連接的轉動塊就會(huì )發生轉動，而轉動塊的外側連接有插桿，且插桿分別與過濾網和豎桿相連接，而豎桿的底部是滑動安裝在滑軌上的，其中滑軌起到對豎桿以及插桿的限位作用。
優選的，所述吸附紙的內側與過濾網固定連接，所述過濾網的外側固定連接有橫條，所述橫條的底部固定連接有擋彎板。擋彎板是通過橫條與過濾網相連接的，因此部分污水也會(huì )直接落在擋彎板上，這時會(huì )分為兩種情況，其中一個情況就是撞擊在擋彎板上的污水會(huì )因為擋彎板的反作用力使得污水重新返回過濾網上，以起到二次過濾的作用，另外一個情況就是沿著擋彎板向下流淌并從頂殼流出。
優選的，所述里殼的外側固定安裝有套板，所述套板的內部滑動安裝有卡條，所述卡條套設在轉折桿的外側，所述轉折桿遠離限位套的一端固定連接有封板，所述封板滑動安裝在卡條的內部。
優選的，所述卡條的內側固定連接有中心拉條，所述中心拉條設置在伸柱的正下方，所述卡條的下方設置有回力桿，所述回力桿滑動安裝在里殼的底部，所述回力桿的外側固定連接有彈簧，所述彈簧遠離回力桿的一端與里殼固定連接。
優選的，所述試驗瓶的內部插接有三岔管，所述三岔管遠離試驗瓶的一端固定連接有容量瓶，所述容量瓶遠離三岔管的一端滑動安裝有活塞，所述試驗瓶的底部固定連接有一號撐板，所述一號撐板的內側與空心殼固定連接，所述一號撐板的外側與殼體固定連接。進入到試驗瓶?jì)鹊奈鬯畷?huì )被分層板分為三層，當試驗瓶?jì)鹊乃b滿并且靜止一段時間后，推動活塞使得安裝在容量瓶?jì)鹊膹娧趸瘎┚蜁?huì )通過三岔管分別進入到三個分層板內，其作用是在對水樣處理時，通過所消耗的氧化劑量來表示水中有機物的含量。
優選的，所述空心殼遠離試驗瓶的一側插接有分離瓶，所述分離瓶的頂部固定連接有二號撐板，所述二號撐板的內側與與空心殼固定連接，所述二號撐板的外側與殼體固定連接，所述分離瓶遠離空心殼的一端設置有出管，所述出管插接在殼體的外側。大部分的污水就會(huì )分別順著引流板進入到試驗瓶和分離瓶?jì)�，進入到分離瓶?jì)鹊奈鬯畷?huì )被其內部的過濾設備進行二次精細過濾，隨后過濾完的水會(huì )沿著出管流出，以達到對污水內部的微粒雜質進行精細過濾的作用。
優選的，所述牽引器包括分層殼，所述分層殼的底部插接在殼體的內部，所述分層殼的頂部插接在頂殼的底部，所述分層殼內部設置有分板，所述分板的外側固定連接有流管，所述流管插接在分板的內部。
優選的，所述流管遠離分板的一端插接在殼體的頂部，所述分層殼的內側固定安裝有鉸接器，所述鉸接器的外側鉸接有限流板�；亓U就會(huì )突破彈簧的束縛向下移動并對限流板進行擠壓，最終限流板就會(huì )通過鉸接器發生向下的轉動，使得處于下方被分離的液體就會(huì )從分層殼流出，而處于上層的液體則會(huì )保留，以達到對液體萃取分離，以及對分離液體含金屬量的檢測作用。
優選的，所述流動器包括滑殼，所述滑殼的外側滑動安裝在空心殼的內部，所述滑殼的表面開設有通孔，所述滑殼的外側滑動安裝有固定殼，所述固定殼設置在空心殼的下方，所述固定殼的外側與殼體固定連接，所述固定殼的底部與回流管固定連接。最后一部分污水會(huì )直接通過空心殼進入到滑殼內，隨后在滑殼內堆積的污水會(huì )因為體積的增大而帶動滑殼向下滑動，隨后滑殼表面所開設的孔就會(huì )與固定殼相連通，因此污水就會(huì )進入到固定殼內，并沿著回流管重新進入到頂殼內，重新進行過濾。
一種低濃度化學需氧量污水處理的方法，包括以下步驟：步驟一、初步過濾，向頂殼內倒入的污水一部分會(huì )直接從轉動塊過濾網之間的位置往下流，而另一部分污水則會(huì )直接撞擊在轉動塊上，所以通過轉動塊的轉動，使得撞擊在其表面上的污水就會(huì )發生迸濺以及向外的離心運動，因此這些污水就會(huì )帶動處于轉動塊和過濾網之間污水向過濾網上撞擊，隨后被過濾網進行過濾；步驟二、萃取分離，將套環向下按壓，這時固定在套環底部的插柱就會(huì )向下移動并對回力桿進行擠壓，這時回力桿就會(huì )突破彈簧的束縛向下移動并對限流板進行擠壓，最終限流板就會(huì )通過鉸接器發生向下的轉動，使得處于下方被分離的液體就會(huì )從分層殼流出，而處于上層的液體則會(huì )保留；步驟三、需氧量測試，進入到試驗瓶?jì)鹊奈鬯畷?huì )被分層板分為三層，當試驗瓶?jì)鹊乃b滿并且靜止一段時間后，推動活塞使得安裝在容量瓶?jì)鹊膹娧趸瘎┚蜁?huì )通過三岔管分別進入到三個分層板內，因此在對水樣處理時，通過所消耗的氧化劑量來表示水中有機物的含量；步驟四、回流過濾，在滑殼內堆積的污水會(huì )因為體積的增大而帶動滑殼向下滑動，隨后滑殼表面所開設的孔就會(huì )與固定殼相連通，因此污水就會(huì )進入到固定殼內，隨后污水就會(huì )沿著回流管重新進入到頂殼內，重新進行過濾。
本發明提供了一種低濃度化學需氧量污水處理設備及方法。具備以下有益效果：一、該低濃度化學需氧量污水處理設備及方法，通過轉動塊的轉動，使得撞擊在其表面上的污水就會(huì )發生迸濺以及向外的離心運動，因此這些污水就會(huì )帶動處于轉動塊和過濾網之間污水向過濾網上撞擊，因為過濾網的設計模樣是螺旋式的，它能更有效的直面撞擊過來的污水，以及增大與污水的接觸面積，隨后污水內的大塊物質就會(huì )留存在過濾網上，以達到對污水內部雜質的過濾作用。
二、該低濃度化學需氧量污水處理設備及方法，通過污水撞擊在過濾網上會(huì )使得它發生劇烈震動，這時過濾網就會(huì )周期性的貼附在吸附紙上，這時過濾網上具有粘性或者污水中含體積較小的雜質就會(huì )統統粘附在吸附紙上，以達到防止過濾網因污水沖擊而使得雜質脫落的作用。
三、該低濃度化學需氧量污水處理設備及方法，通過回力桿就會(huì )突破彈簧的束縛向下移動并對限流板進行擠壓，最終限流板就會(huì )通過鉸接器發生向下的轉動，使得處于下方被分離的液體就會(huì )從分層殼流出，而處于上層的液體則會(huì )保留，以達到對液體萃取分離，以及對分離液體含金屬量的檢測作用。
四、該低濃度化學需氧量污水處理設備及方法，通過大部分的污水就會(huì )分別順著引流板進入到試驗瓶和分離瓶?jì)�，進入到分離瓶?jì)鹊奈鬯畷?huì )被其內部的過濾設備進行二次精細過濾，隨后過濾完的水會(huì )沿著出管流出，以達到對污水內部的微粒雜質進行精細過濾的作用。
五、該低濃度化學需氧量污水處理設備及方法，通過推動活塞使得安裝在容量瓶?jì)鹊膹娧趸瘎┚蜁?huì )通過三岔管分別進入到三個分層板內，其作用是在對水樣處理時，通過所消耗的氧化劑量來表示水中有機物的含量，另外分為三層并且靜止一段時間的目的是讓有機物能夠在水流靜止時，還原它處于之前不同的水層，并且分層能夠更直觀的看出哪一層氧化劑消耗多或者少的，以達到快速的檢測出哪個水層含有機物多的作用。
六、該低濃度化學需氧量污水處理設備及方法，通過將分板和流管插入到分層殼內，并且流管的另一端插入到殼體內，并正對著第一個分離瓶，隨后重新進入到頂殼內的回流水就會(huì )受到分板的阻擋并沿著流管進入到分離瓶?jì)�，最終從出管流出，以達到將除了萃取和試驗以外的污水全部進行過濾處理的作用。
（發明人：李樹春;趙桐;田吉升）
