公布日：2023.03.03
申請日：2022.11.15
分類號：C02F3/30(2023.01)I
摘要
本發明公開了一種基于前置反硝化的污水處理裝置，包括污水池、缺氧池、好氧池和沉淀池，所述污水池、缺氧池、好氧池和沉淀池依次連通，沉淀池中的污水通過回流管回流至缺氧池，好氧池內的污泥回流至缺氧池，污水池設置在所述缺氧池上方；缺氧池內設有自驅動攪拌機構。本發明通過將污水的勢能轉換為驅動葉片的動能，無需外接電源即可驅動攪拌葉片旋轉使污泥和污水混合，解決了攪拌機械外接電源電纜線磨損及存在漏電隱患的問題；同時通過驅動罩及同軸設置的第一攪拌軸和第二攪拌軸同時對缺氧池進行攪拌，且第一攪拌軸和第二攪拌軸轉速不同使第一攪拌葉片和第二攪拌葉片之間發生相對轉動，此時攪拌效果更佳，提高了污泥與污水的混合效果。
權利要求書

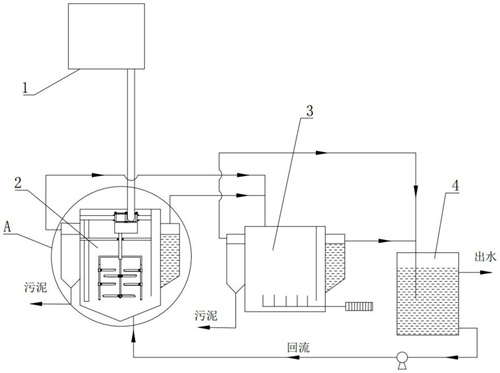

1.一種基于前置反硝化的污水處理裝置，包括污水池、缺氧池、好氧池和沉淀池，所述污水池、缺氧池、好氧池和沉淀池依次連通，所述沉淀池中的污水通過回流管回流至缺氧池，所述好氧池內的污泥回流至缺氧池，其特征在于：所述污水池設置在所述缺氧池上方；所述缺氧池內設有自驅動攪拌機構，所述污水池的出水口通過水管與自驅動攪拌機構的進水口連通，所述自驅動攪拌機構的出水口位于所述缺氧池底部；所述自驅動攪拌機構由污水池的進水驅動攪拌缺氧池內污泥。
2.根據權利要求1所述基于前置反硝化的污水處理裝置，其特征在于：所述自驅動攪拌機構包括第一攪拌軸、圓柱形的勢能轉換外殼和設置在勢能轉換外殼內的連接圓板，所述連接圓板上豎直設置有多個弧形的驅動葉片，所述連接圓板底部設有連接軸，所述連接軸穿過所述勢能轉換外殼端面，所述連接軸與所述勢能轉換外殼轉動連接；所述第一攪拌軸上設有第一攪拌葉片，所述連接軸驅動所述第一攪拌軸旋轉；所述勢能轉換外殼的圓周面上設有污水進口和污水出口，所述污水進口通過水管與污水池的出水口連通，所述污水進口朝向驅動葉片設置；所述污水池的出水口與污水進口與之間高度差為H。
3.根據權利要求2所述基于前置反硝化的污水處理裝置，其特征在于：所述連接軸遠離連接圓板的一端連接有驅動罩，所述驅動罩的內壁從上到下依次設有與驅動罩同軸的第一齒圈和第二齒圈；所述第一攪拌軸外部同軸可轉動的套設有第二攪拌軸，所述第一攪拌軸的頂端伸出至第二攪拌軸外部，所述第一攪拌軸的頂端固定設有與第一齒圈嚙合的第一傳動齒輪，所述第二攪拌軸外部固定設有與第二齒圈嚙合的第二傳動齒輪；所述第二攪拌軸上設有連接桿，所述連接桿上設有第二攪拌葉片，所述第二攪拌葉片與第一攪拌葉片上下交錯設置；所述第一傳動齒輪與第一齒圈的傳動比大于所述第二傳動齒輪與第二齒圈的傳動比；所述缺氧池內設有第一支架，所述第二攪拌軸通過軸承與所述第一支架轉動連接。
4.根據權利要求2所述基于前置反硝化的污水處理裝置，其特征在于：所述污水進口的口徑小于所述污水出口的口徑。
5.根據權利要求3所述基于前置反硝化的污水處理裝置，其特征在于：所述缺氧池內設有第二支架，所述第二支架位于第一支架上方，所述勢能轉換外殼固定設置在所述第二支架上。
6.根據權利要求3所述基于前置反硝化的污水處理裝置，其特征在于：所述第一攪拌葉片與第一攪拌軸可拆卸連接。
7.根據權利要求6所述基于前置反硝化的污水處理裝置，其特征在于：所述第一攪拌軸外部固定設有套筒，所述套筒外部設有連接筋板，所述連接筋板上設有螺紋孔，所述第一攪拌葉片通過螺紋孔、螺栓與所述連接筋板相連接。
8.根據權利要求7所述基于前置反硝化的污水處理裝置，其特征在于：所述連接筋板傾斜設置。
發明內容
本發明的目的在于克服現有技術的不足，提供一種基于前置反硝化的污水處理裝置，通過將污水的勢能轉換為驅動葉片的動能，無需外接電源即可驅動攪拌葉片旋轉使污泥和污水混合，解決了攪拌機械外接電源電纜線磨損及存在漏電隱患的問題；同時通過驅動罩及同軸設置的第一攪拌軸和第二攪拌軸同時對缺氧池進行攪拌，且第一攪拌軸和第二攪拌軸轉速不同使第一攪拌葉片和第二攪拌葉片之間發生相對轉動，此時攪拌效果更佳，提高污泥與污水的混合效果。同時當缺氧池內右側的污水出水槽，其內沉淀的污泥返送至缺氧池/沉淀池內的污泥回流至缺氧池且沉淀的污泥/沉淀池內回流的污泥凝聚成團/塊狀時，團/塊狀的污泥會(huì )被第一攪拌葉片及第二攪拌葉片打散，進而提高污泥與污水的混合效果。
本發明的目的是通過以下技術方案來實現的：一種基于前置反硝化的污水處理裝置，包括污水池、缺氧池、好氧池和沉淀池，所述污水池、缺氧池、好氧池和沉淀池依次連通，所述沉淀池中的污水通過回流管回流至缺氧池，所述好氧池內的污泥回流至缺氧池，所述污水池設置在所述缺氧池上方；所述缺氧池內設有自驅動攪拌機構，所述污水池的出水口通過水管與自驅動攪拌機構的進水口連通，所述自驅動攪拌機構的出水口位于所述缺氧池底部；所述自驅動攪拌機構由污水池的進水驅動攪拌缺氧池內污泥。
進一步地，所述自驅動攪拌機構包括第一攪拌軸、圓柱形的勢能轉換外殼和設置在勢能轉換外殼內的連接圓板，所述連接圓板上豎直設置有多個弧形的驅動葉片，所述連接圓板底部設有連接軸，所述連接軸穿過所述勢能轉換外殼端面，所述連接軸與所述勢能轉換外殼轉動連接；所述第一攪拌軸上設有第一攪拌葉片，所述連接軸驅動所述第一攪拌軸旋轉；所述勢能轉換外殼的圓周面上設有污水進口和污水出口，所述污水進口通過水管與污水池的出水口連通，所述污水進口朝向驅動葉片設置；所述污水池的出水口與污水進口與之間高度差為H。
進一步地，所述連接軸遠離連接圓板的一端連接有驅動罩，（驅動罩為一端開口另一端封閉的圓柱形殼體結構，連接軸與驅動罩的封閉端固定連接）所述驅動罩的內壁從上到下依次設有與驅動罩同軸的第一齒圈和第二齒圈；所述第一攪拌軸外部同軸可轉動的套設有第二攪拌軸，所述第一攪拌軸的頂端伸出至第二攪拌軸外部，所述第一攪拌軸的頂端固定設有與第一齒圈嚙合的第一傳動齒輪，所述第二攪拌軸外部固定設有與第二齒圈嚙合的第二傳動齒輪；所述第二攪拌軸上設有連接桿，所述連接桿上設有第二攪拌葉片，所述第二攪拌葉片與第一攪拌葉片上下交錯設置；所述第一傳動齒輪與第一齒圈的傳動比大于所述第二傳動齒輪與第二齒圈的傳動比；所述缺氧池內設有第一支架，所述第二攪拌軸通過軸承與所述第一支架轉動連接。
進一步地，所述污水進口的口徑小于所述污水出口的口徑。
進一步地，所述缺氧池內設有第二支架，所述第二支架位于第一支架上方，所述勢能轉換外殼固定設置在所述第二支架上。
進一步地，所述第一攪拌葉片與第一攪拌軸可拆卸連接。
進一步地，所述第一攪拌軸外部固定設有套筒，所述套筒外部設有連接筋板，所述連接筋板上設有螺紋孔，所述第一攪拌葉片通過螺紋孔、螺栓與所述連接筋板相連接。
進一步地，所述連接筋板傾斜設置。
本發明的有益效果是：本發明通過將污水的勢能轉換為驅動葉片的動能，無需外接電源即可驅動攪拌葉片旋轉使污泥和污水混合，解決了攪拌機械外接電源電纜線磨損及存在漏電隱患的問題；同時通過驅動罩及同軸設置的第一攪拌軸和第二攪拌軸同時對缺氧池進行攪拌，且第一攪拌軸和第二攪拌軸轉速不同使第一攪拌葉片和第二攪拌葉片之間發生相對轉動，此時攪拌效果更佳，提高了污泥與污水的混合效果。同時當缺氧池內右側的污水出水槽，其內沉淀的污泥返送至缺氧池/沉淀池內的污泥回流至缺氧池且沉淀的污泥/沉淀池內回流的污泥凝聚成團/塊狀時，團/塊狀的污泥會(huì )被第一攪拌葉片及第二攪拌葉片打散，進而提高污泥與污水的混合效果。
（發明人：佟洪金;陳杰;廖瑞雪;魏峣;蔣廈;劉曉聰;鄧利群）
