公布日：2023.03.07
申請日：2022.11.23
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)I;C02F1/44(2023.01)I
摘要
本發明公開了一種利用物理法處理與回用城市污水的新方法，涉及城市生活污水處理與回用技術領域，其步驟為：(1)城市生活污水經過格柵初步過濾雜質后進入沉砂池中進行沉砂；(2)經沉砂池沉砂后的生活污水通過超細格柵進行二次過濾；(3)將經超細格柵進行二次過濾后的生活污水輸送至微濾膜單元進行處理；(4)將經微濾膜單元處理后的生活污水輸送至超濾膜單元進行處理；(5)將經超濾膜單元處理后的生活污水輸送至納濾膜單元進行處理；(6)將經納濾膜單元處理后的生活污水輸送至反滲透膜單元進行處理；(7)經反滲透膜單元處理后的生活污水達標回用。本發明具有水力停留時間短、工藝占地小、受氣溫影響小、無需投加碳源等優點。
權利要求書
1.一種利用物理法處理與回用城市污水的新方法，其特征在于，具體步驟如下：(1)城市生活污水經過格柵初步過濾雜質后進入沉砂池中進行沉砂，其中，所述格柵包括粗格柵和細格柵；(2)經沉砂池沉砂后的生活污水通過超細格柵進行二次過濾；(3)將經超細格柵進行二次過濾后的生活污水輸送至微濾膜單元進行處理；(4)將經微濾膜單元處理后的生活污水輸送至超濾膜單元進行處理；(5)將經超濾膜單元處理后的水輸送至納濾膜單元進行處理；(6)將經納濾膜單元處理后的水輸送至反滲透膜單元進行處理；(7)經反滲透膜單元處理后的水達標回用。
2.根據權利要求1所述的一種利用物理法處理與回用城市污水的新方法，其特征在于，所述粗格柵柵間距為10-20mm，細格柵柵間距為5-10mm，超細格柵的柵間距為0.2-2mm。
3.根據權利要求1所述的一種利用物理法處理與回用城市污水的新方法，其特征在于，所述微濾膜單元中微濾膜的膜孔徑為0.2-0.8μm，所述超濾膜單元中超濾膜的膜孔徑為0.02-0.08μm，所述納濾膜單元中納濾膜的膜孔徑為1-2nm，所述反滲透膜單元中反滲透膜的膜孔徑為0.1-0.7nm。
發明內容
本發明實施例的目的在于提供一種利用物理法處理與回用城市污水的新方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：

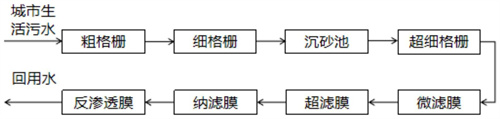

一種利用物理法處理與回用城市污水的新方法，具體步驟如下：
(1)城市生活污水經過格柵初步過濾雜質后進入沉砂池中進行沉砂，其中，所述格柵包括粗格柵和細格柵；
(2)經沉砂池沉砂后的生活污水通過超細格柵進行二次過濾；
(3)將經超細格柵進行二次過濾后的生活污水輸送至微濾膜單元進行處理；
(4)將經微濾膜單元處理后的生活污水輸送至超濾膜單元進行處理；
(5)將經超濾膜單元處理后的水輸送至納濾膜單元進行處理；
(6)將經納濾膜單元處理后的水輸送至反滲透膜單元進行處理；
(7)經反滲透膜單元處理后的水達標回用。
作為本發明進一步的方案：所述粗格柵柵間距為10-20mm，細格柵柵間距為5-10mm，超細格柵的柵間距為0.2-2mm；
作為本發明進一步的方案：所述微濾膜單元中微濾膜的膜孔徑為0.2-0.8μm，所述超濾膜單元中超濾膜的膜孔徑為0.02-0.08μm，所述納濾膜單元中納濾膜的膜孔徑為1-2nm，所述反滲透膜單元中反滲透膜的膜孔徑為0.1-0.7nm。
與現有技術相比，本發明的有益效果是：
1、相較于常規生物處理法，本發明具有水力停留時間短、工藝占地小、受氣溫影響小、無需投加碳源等優點。
2、整個工藝過程無需培養活性污泥，啟動時間快，大大節約了工藝調試時間。
3、整個工藝無剩余污泥產生，無需配置剩余污泥處理處置工藝段，節約了流程，節省了費用。
4、污水均在設備內流動，設備密閉性好，無臭氣外溢，避免了常規生物法污水處理廠的鄰避效應。
5、出水可依據需要達到相應的回用標準，可用于綠化、工業、沖廁等，節約了水資源，提高了城市的水資源利用率。
6、使用該工藝的污水廠無需設置在城市的周?chē)�，適宜設置在城市中心、城市地下和工業園區附近，既避免了原水的長距離輸送，又利于出水回用，降低了城市水循環系統的碳排放。
7、可根據地域、季節，尤其是城市生活污水中污物粒徑的分布，可以調整各類型濾膜的數量、過濾級數以及膜孔徑，達到提高污水處理效率的目的。
（發明人：李美艷;彭建雄;陳小奇;楊卓;謝旺成）
