公布日：2023.06.23
申請日：2023.05.05
分類號：C02F1/78(2023.01)I;C02F1/32(2023.01)I;C02F1/00(2023.01)I
摘要
本發明公開了一種臭氧和紫外光催化的污水處理裝置及方法，包括處理筒和支撐架，所述處理筒底部與支撐架頂部固定連接，所述處理筒頂部連通有進水口，還包括過濾裝置，該過濾裝置設置在處理筒內壁頂部，所述過濾裝置與處理筒內壁固定連接，所述過濾裝置用于對進入處理筒內部的污水進行過濾處理；處理裝置，該處理裝置設置在處理筒內部位于過濾裝置下方的部分，本發明涉及污水處理技術領域。該一種臭氧和紫外光催化的污水處理裝置及方法，可將過濾與處理操作集成在豎直空間內部，方便節省裝置占地空間，使用時直接將水排入處理筒內部即可，無需其他泵類結構對污水進行轉移處理，使用方便，節省成本。
權利要求書

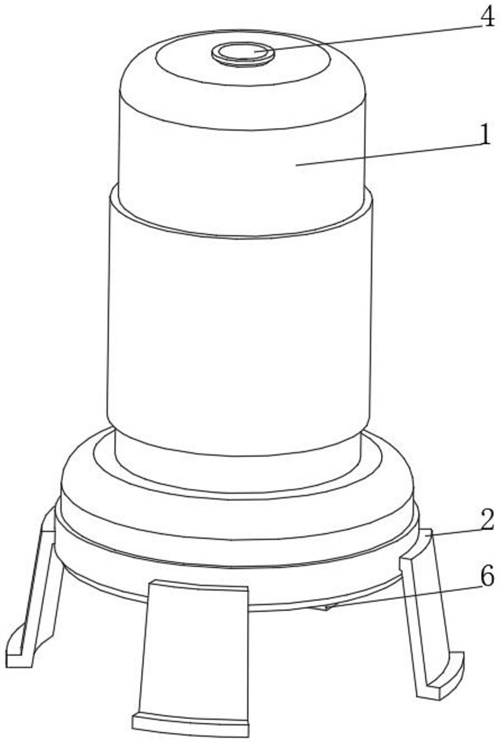

1.一種臭氧和紫外光催化的污水處理裝置，包括處理筒(1)和支撐架(2)，所述處理筒(1)底部與支撐架(2)頂部固定連接，所述處理筒(1)頂部連通有進水口(4)，其特征在于：還包括過濾裝置(3)，該過濾裝置(3)設置在處理筒(1)內壁頂部，所述過濾裝置(3)與處理筒(1)內壁固定連接，所述過濾裝置(3)用于對進入處理筒(1)內部的污水進行過濾處理；處理裝置(5)，該處理裝置(5)設置在處理筒(1)內部位于過濾裝置(3)下方的部分，所述處理裝置(5)與處理筒(1)內壁固定連接，所述處理裝置(5)用于對經過過濾裝置(3)過濾之后的污水進行處理；出水口(6)，該出水口(6)設置在處理筒(1)底部，所述出水口(6)頂部與處理筒(1)內部連通，所述出水口(6)用于將處理筒(1)內部經過處理裝置(5)處理之后的污水排出。
2.根據權利要求1所述的一種臭氧和紫外光催化的污水處理裝置，其特征在于：所述過濾裝置(3)包括固定圈(31)，所述固定圈(31)內壁固定連接有過濾網(32)，所述過濾網(32)頂部固定連接有分隔網筒(33)，所述分隔網筒(33)頂部固定連接有轉動座(34)，所述轉動座(34)的轉動部側面固定連接有連接支桿(35)，所述連接支桿(35)遠離轉動座(34)的一端固定連接有清理刷(36)，所述轉動座(34)的轉動部頂部固定連接有驅動電機(37)的驅動軸。
3.根據權利要求2所述的一種臭氧和紫外光催化的污水處理裝置，其特征在于：所述固定圈(31)設置在處理筒(1)內部并與處理筒(1)內壁固定連接，所述驅動電機(37)通過連接支架與處理筒(1)內壁固定連接。
4.根據權利要求2所述的一種臭氧和紫外光催化的污水處理裝置，其特征在于：所述清理刷(36)延伸至分隔網筒(33)側面并與分隔網筒(33)滑動連接，所述清理刷(36)設置有兩組并且對稱分布在轉動座(34)兩側。
5.根據權利要求1所述的一種臭氧和紫外光催化的污水處理裝置，其特征在于：所述處理裝置(5)包括內筒(51)，所述內筒(51)內壁底部連通有排水口(52)，所述內筒(51)內壁頂部通過連接架固定連接有密封箱(53)，所述密封箱(53)內壁頂部固定連接有臭氧發生器(54)，所述密封箱(53)底部連通有排氣管(55)，所述密封箱(53)通過密封軸承與排氣管(55)轉動連接，所述密封箱(53)內部位于臭氧發生器(54)下方的部分通過連接架固定連接有轉動電機(56)，所述轉動電機(56)的驅動軸延伸至排氣管(55)內部并通過連接架與排氣管(55)內壁固定連接，所述排氣管(55)底部連通有分流氣管(57)。
6.根據權利要求5所述的一種臭氧和紫外光催化的污水處理裝置，其特征在于：所述內筒(51)設置在處理筒(1)內部并與處理筒(1)內壁固定連接，所述排水口(52)內壁通過轉動支架轉動連接有照射裝置(58)。
7.根據權利要求6所述的一種臭氧和紫外光催化的污水處理裝置，其特征在于：所述照射裝置(58)包括環形底座(581)，所述環形底座(581)內壁固定連接有環形套筒(582)，所述環形套筒(582)內壁固定連接有分隔板(583)，所述分隔板(583)設置有多組并且均勻分布在環形套筒(582)內部，相鄰所述分隔板(583)之間固定連接有長條照射燈(584)，所述環形底座(581)上位于環形套筒(582)外側的部分開設有過水孔(585)，所述環形底座(581)頂部位于過水孔(585)一側的部分固定連接有環形照射燈(586)。
8.根據權利要求7所述的一種臭氧和紫外光催化的污水處理裝置，其特征在于：所述長條照射燈(584)和環形照射燈(586)均選用紫外線照射燈制成，所述過水孔(585)開設有多組并且均勻分布在環形底座(581)上。
9.根據權利要求7所述的一種臭氧和紫外光催化的污水處理裝置，其特征在于：所述環形底座(581)設置在排水口(52)內部并通過軸承圈與排水口(52)內壁轉動連接，所述環形套筒(582)頂部通過連接架與分流氣管(57)底部固定連接。
10.根據權利要求1-9中任一所述的一種臭氧和紫外光催化的污水處理裝置的使用方法，其特征在于：包括以下步驟：S1、將污水通過進水口脾氣如處理筒內部，當污水經過過濾裝置時，通過過濾網以及分隔網筒進行過濾之后，將固體雜質留在過濾網上，同時驅動電機帶動清理刷對分隔網筒進行清理，將分隔網筒上的固體雜質清理到過濾網上；S2、經過過濾裝置的污水落在內筒內部，此時臭氧發生器產生的臭氧氣體通過排氣管進入分流氣管內部，通過分流氣管排入內筒內部的廢水中，通過分流氣管將氣體分流向不同的方向，并與不同位置的污水進行反應；S3、當污水經過內筒進入到排水口內部時，分別進入環形套筒內部和環形套筒外部，環形套筒內部的污水通過分隔板分隔出的區域，并通過底部的長條照射燈持續進行照射殺菌，環形套筒外部的污水在環形套筒與出水口內壁之前向下移動并持續被環形照射燈持續進行照射殺菌；S4、最后經過出水口內部的照射裝置處理的污水落在處理筒底部，并通過處理筒底部的出水口排。
發明內容
為實現以上目的，本發明通過以下技術方案予以實現：一種臭氧和紫外光催化的污水處理裝置及方法，包括處理筒和支撐架，所述處理筒底部與支撐架頂部固定連接，所述處理筒頂部連通有進水口，還包括
過濾裝置，該過濾裝置設置在處理筒內壁頂部，所述過濾裝置與處理筒內壁固定連接，所述過濾裝置用于對進入處理筒內部的污水進行過濾處理；
處理裝置，該處理裝置設置在處理筒內部位于過濾裝置下方的部分，所述處理裝置與處理筒內壁固定連接，所述處理裝置用于對經過過濾裝置過濾之后的污水進行處理；
出水口，該出水口設置在處理筒底部，所述出水口頂部與處理筒內部連通，所述出水口用于將處理筒內部經過處理裝置處理之后的污水排出，可將過濾與處理操作集成在豎直空間內部，方便節省裝置占地空間，使用時直接將水排入處理筒內部即可，無需其他泵類結構對污水進行轉移處理，使用方便，節省成本。
優選的，所述過濾裝置包括固定圈，所述固定圈內壁固定連接有過濾網，所述過濾網頂部固定連接有分隔網筒，所述分隔網筒頂部固定連接有轉動座，所述轉動座的轉動部側面固定連接有連接支桿，所述連接支桿遠離轉動座的一端固定連接有清理刷，所述轉動座的轉動部頂部固定連接有驅動電機的驅動軸，置有過濾裝置，當污水經過過濾裝置時，通過過濾網以及分隔網筒進行過濾之后，固體雜質留在過濾網上，使得過濾裝置能夠始終保持較好的過水效率，避免濾網上堆積較多雜質導致過水效率明顯變差的情況，并且能夠容納的固體雜質更多，從而方便降低清理頻率。
優選的，所述固定圈設置在處理筒內部并與處理筒內壁固定連接，所述驅動電機通過連接支架與處理筒內壁固定連接。
優選的，所述清理刷延伸至分隔網筒側面并與分隔網筒滑動連接，所述清理刷設置有兩組并且對稱分布在轉動座兩側。
優選的，所述處理裝置包括內筒，所述內筒內壁底部連通有排水口，所述內筒內壁頂部通過連接架固定連接有密封箱，所述密封箱內壁頂部固定連接有臭氧發生器，所述密封箱底部連通有排氣管，所述密封箱通過密封軸承與排氣管轉動連接，所述密封箱內部位于臭氧發生器下方的部分通過連接架固定連接有轉動電機，所述轉動電機的驅動軸延伸至排氣管內部并通過連接架與排氣管內壁固定連接，所述排氣管底部連通有分流氣管，使得臭氧氣體能夠從處理筒內部不同位置排出，使得臭氧氣體與污水接觸更加充分，處理均勻度以及處理介質的利用率均比較高。
優選的，所述內筒設置在處理筒內部并與處理筒內壁固定連接，所述排水口內壁通過轉動支架轉動連接有照射裝置。
優選的，所述照射裝置包括環形底座，所述環形底座內壁固定連接有環形套筒，所述環形套筒內壁固定連接有分隔板，所述分隔板設置有多組并且均勻分布在環形套筒內部，相鄰所述分隔板之間固定連接有長條照射燈，所述環形底座上位于環形套筒外側的部分開設有過水孔，所述環形底座頂部位于過水孔一側的部分固定連接有環形照射燈，使得污水在分隔出的區域內部緩慢移動，延長紫外線照射殺菌的時間，方便實現充分殺菌，并且分隔處的各個小區域使得通過的污水均能夠在較近距離上與照射燈接觸，殺菌效果較好。
優選的，所述長條照射燈和環形照射燈均選用紫外線照射燈制成，所述過水孔開設有多組并且均勻分布在環形底座上。
優選的，所述環形底座設置在排水口內部并通過軸承圈與排水口內壁轉動連接，所述環形套筒頂部通過連接架與分流氣管底部固定連接。
一種臭氧和紫外光催化的污水處理裝置的使用方法，包括以下步驟：
S1、將污水通過進水口脾氣如處理筒內部，當污水經過過濾裝置時，通過過濾網以及分隔網筒進行過濾之后，將固體雜質留在過濾網上，同時驅動電機帶動清理刷對分隔網筒進行清理，將分隔網筒上的固體雜質清理到過濾網上；
S2、經過過濾裝置的污水落在內筒內部，此時臭氧發生器產生的臭氧氣體通過排氣管進入分流氣管內部，通過分流氣管排入內筒內部的廢水中，通過分流氣管將氣體分流向不同的方向，并與不同位置的污水進行反應；
S3、當污水經過內筒進入到排水口內部時，分別進入環形套筒內部和環形套筒外部，環形套筒內部的污水通過分隔板分隔出的區域，并通過底部的長條照射燈持續進行照射殺菌，環形套筒外部的污水在環形套筒與出水口內壁之前向下移動并持續被環形照射燈持續進行照射殺菌；
S4、最后經過出水口內部的照射裝置處理的污水落在處理筒底部，并通過處理筒底部的出水口排。
本發明提供了一種臭氧和紫外光催化的污水處理裝置及方法。具備以下有益效果：
1、該一種臭氧和紫外光催化的污水處理裝置及方法，使用時將污水通過進水口脾氣如處理筒內部，經過處理筒內部的過濾裝置過濾之后落入處理裝置內部，經過處理裝置處理之后，從處理筒底部的出水口中排出，可將過濾與處理操作集成在豎直空間內部，方便節省裝置占地空間，使用時直接將水排入處理筒內部即可，無需其他泵類結構對污水進行轉移處理，使用方便，節省成本。
2、該一種臭氧和紫外光催化的污水處理裝置及方法，設置有過濾網與分隔網筒的組合，即便過濾網上堆積滿固體雜質時，污水依然可通過分隔網筒的側面穿過過濾裝置，通過分隔網筒側面進行過濾操作，同時配合驅動電機帶動清理刷對分隔網筒進行清理，使得分隔網筒上的固體雜質能夠落在過濾網上，使得過濾裝置能夠始終保持較好的過水效率，避免濾網上堆積較多雜質導致過水效率明顯變差的情況，并且能夠容納的固體雜質更多，從而方便降低清理頻率。
3、該一種臭氧和紫外光催化的污水處理裝置及方法，設置有處理裝置，臭氧發生器產生的臭氧氣體通過排氣管進入分流氣管內部，通過分流氣管排入內筒內部的污水內部，由于分流氣管可將氣體分流向不同的方向，使得處理筒內部各個位置的污水均能夠與臭氧氣體接觸，同時通過轉動電機電動排氣管轉動，排氣管帶動分流氣管轉動，使得臭氧氣體能夠從處理筒內部不同位置排出，使得臭氧氣體與污水接觸更加充分，處理均勻度以及處理介質的利用率均比較高。
4、該一種臭氧和紫外光催化的污水處理裝置及方法，設置有照射裝置，當污水經過內筒進入到排水口內部時，分別進入環形套筒內部和環形套筒外部，環形套筒內部的污水通過分隔板分隔出的區域，并通過底部的長條照射燈持續進行照射殺菌，環形套筒外部的污水在環形套筒與出水口內壁之前向下移動并持續被環形照射燈持續進行照射殺菌，使得污水在分隔出的區域內部緩慢移動，延長紫外線照射殺菌的時間，方便實現充分殺菌，并且分隔處的各個小區域使得通過的污水均能夠在較近距離上與照射燈接觸，殺菌效果較好。
（發明人：程韌;于衛東;程戰斗;王美）
