公布日：2023.06.23
申請日：2023.04.28
分類號：C02F7/00(2006.01)I;C02F3/30(2023.01)I
摘要

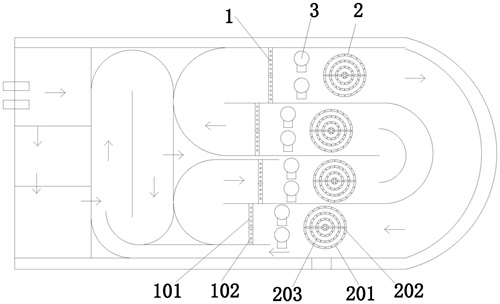

本發明公開了一種污水站氧化溝生化爆氣系統，包括位于氧化溝好氧區中層的第一曝氣管組(1)和第二曝氣管組(2)，第一曝氣管組(1)和第二曝氣管組(2)之間設有旋流曝氣器(3)；所述第一曝氣管組(1)包括位于兩根對稱分布的第一曝氣管(101)，第一曝氣管(101)呈傾斜分布；所述第二曝氣管組(2)包括多根上下同心軸分布的環形曝氣管(201)，相鄰環形曝氣管(201)之間設有輸氣連接管(202)，且環形曝氣管(201)的直徑從下往上依次減小。本發明具有能夠有效改善整體曝氣效果的特點。
權利要求書
1.一種污水站氧化溝生化爆氣系統，其特征在于：包括位于氧化溝好氧區中層的第一曝氣管組(1)和第二曝氣管組(2)，第一曝氣管組(1)和第二曝氣管組(2)之間設有旋流曝氣器(3)；所述第一曝氣管組(1)包括位于兩根對稱分布的第一曝氣管(101)，第一曝氣管(101)呈傾斜分布；所述第二曝氣管組(2)包括多根上下同心軸分布的環形曝氣管(201)，相鄰環形曝氣管(201)之間設有輸氣連接管(202)，且環形曝氣管(201)的直徑從下往上依次減小。
2.根據權利要求1所述的一種污水站氧化溝生化爆氣系統，其特征在于：所述環形曝氣管(201)的上表面設有環形分布的第二曝氣頭(203)。
3.根據權利要求1所述的一種污水站氧化溝生化爆氣系統，其特征在于：所述第一曝氣管(101)的側壁面和上壁面均設有第一曝氣頭(102)。
4.根據權利要求1所述的一種污水站氧化溝生化爆氣系統，其特征在于：兩根第一曝氣管(101)之間的相連處設有下端輸氣支撐管(103)，下端輸氣支撐管(103)經氣管與增氧泵相連。
5.根據權利要求4所述的一種污水站氧化溝生化爆氣系統，其特征在于：所述下端輸氣支撐管(103)外套設有套管(104)，套管(104)外壁面設有螺旋攪拌槳(105)，套管(104)上下兩端設有旋轉驅動槳葉(106)。
6.根據權利要求1所述的一種污水站氧化溝生化爆氣系統，其特征在于：所述第二曝氣管組(2)底部設有與氧化溝好氧區底面相連的支撐桿(207)，第二曝氣管組(2)的中心軸處設有中心支撐桿(204)，支撐桿(207)和中心支撐桿(204)外均套設有多個上下分布的旋轉套筒(205)，旋轉套筒(205)外壁面設有攪拌槳(206)。
7.根據權利要求1所述的一種污水站氧化溝生化爆氣系統，其特征在于：所述旋流曝氣器(3)的數量為2個。
發明內容
本發明的目的在于，提供一種污水站氧化溝生化爆氣系統。本發明具有能夠有效改善整體曝氣效果的特點。
本發明的技術方案：一種污水站氧化溝生化爆氣系統，包括位于氧化溝好氧區中層的第一曝氣管組和第二曝氣管組，第一曝氣管組和第二曝氣管組之間設有旋流曝氣器；所述第一曝氣管組包括位于兩根對稱分布的第一曝氣管，第一曝氣管呈傾斜分布；所述第二曝氣管組包括多根上下同心軸分布的環形曝氣管，相鄰環形曝氣管之間設有輸氣連接管，且環形曝氣管的直徑從下往上依次減小。
前述的一種污水站氧化溝生化爆氣系統中，所述環形曝氣管的上表面設有環形分布的第二曝氣頭。
前述的一種污水站氧化溝生化爆氣系統中，所述第一曝氣管的側壁面和上壁面均設有第一曝氣頭。
前述的一種污水站氧化溝生化爆氣系統中，兩根第一曝氣管之間的相連處設有下端輸氣支撐管，下端輸氣支撐管經氣管與增氧泵相連。
前述的一種污水站氧化溝生化爆氣系統中，所述下端輸氣支撐管外套設有套管，套管外壁面設有螺旋攪拌槳，套管上下兩端設有旋轉驅動槳葉。
前述的一種污水站氧化溝生化爆氣系統中，所述第二曝氣管組底部設有與氧化溝好氧區底面相連的支撐桿，第二曝氣管組的中心軸處設有中心支撐桿，支撐桿和中心支撐桿外均套設有多個上下分布的旋轉套筒，旋轉套筒外壁面設有攪拌槳。
所述旋流曝氣器的數量為2個。
與現有技術相比，本發明通過在氧化溝好氧區內沿著水流流動方向依次設置由兩根傾斜對稱分布的第一曝氣管構成的第一曝氣管組、旋流曝氣器和由多個同心軸分布且直徑逐級減小的環形曝氣管組成的第二曝氣管組，通過三者之間的相互配合，可以有效的擴大曝氣區域，進而可以改善氧化溝內整體的曝氣效果。另外，本發明通過在第一曝氣管下方設置下端輸氣支撐管，在下端輸氣支撐管外套設套管和螺旋攪拌槳，通過在第二曝氣管組下方設置支撐桿、旋轉套筒和攪拌槳，利用水流的流動，帶動螺旋攪拌槳和攪拌槳旋轉，對下部的污水起到攪拌，使其產生擾動，便于上下層污水之間的流動，從而可以改善不同區域污水的曝氣效果。綜上所述，本發明具有能夠有效改善整體曝氣效果的特點。
（發明人：莫國棟）
