公布日：2023.06.06
申請日：2023.02.09
分類號：C02F1/58(2023.01)I;C02F101/10(2006.01)N
摘要

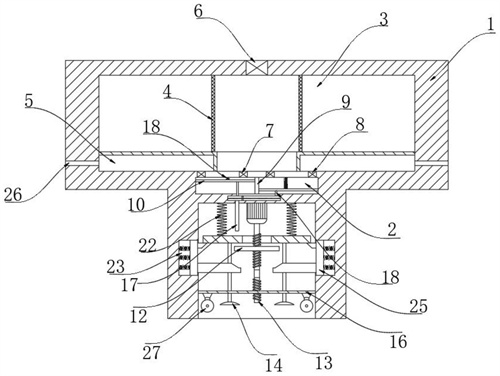

本發明公開了一種工業污水除磷設備，包括機體，所述機體的中部開設有兩個中腔，所述中腔的上部開設有一個上腔，所述上腔內設置有環形的網板，所述上腔的中部上壁開設有進水孔，所述上腔的下壁開設有兩個分別與兩個中腔連通的泵進孔，所述上腔內設置有兩個出水管，每個所述出水管的下壁均開設有一個泵出孔，所述泵出孔與中腔連通。優點在于：除磷設備可行走于污水池中，從而對不同位置的污水進行針對性的除磷，首先將機體放置于污水池中，然后啟動電機使得滾輪從機體底部伸出，具體地為首先啟動電機使其帶動雙向螺桿轉動，其轉動會(huì )帶動下板向下運動，直至滾輪向下從機體內部伸出，然后即可輕松的推動本申請所述裝置進行移動。
權利要求書
1.一種工業污水除磷設備，包括機體(1)，其特征在于，所述機體(1)的中部開設有兩個中腔(2)，所述中腔(2)的上部開設有一個上腔(3)，所述上腔(3)內設置有環形的網板(4)，所述上腔(3)的中部上壁開設有進水孔(6)，所述上腔(3)的下壁開設有兩個分別與兩個中腔(2)連通的泵進孔(7)，所述上腔(3)內設置有兩個出水管(5)，每個所述出水管(5)的下壁均開設有一個泵出孔(8)，所述泵出孔(8)與中腔(2)連通。
2.根據權利要求1所述的一種工業污水除磷設備，其特征在于，每個所述中腔(2)內均密封滑動連接有一個活塞板(10)，兩個所述中腔(2)之間通過中板(9)將其分隔開，兩個所述中腔(2)不直接連通，每個所述活塞板(10)的上端均固定連接有一個復位彈簧(19)，所述復位彈簧(19)的上端與中腔(2)的上壁固定連接，每個所述活塞板(10)的下壁固定連接有一個伸縮囊(18)，所述伸縮囊(18)的下端與中腔(2)的下壁固定連接。
3.根據權利要求2所述的一種工業污水除磷設備，其特征在于，所述中腔(2)的下端開設有一個長條形的調節腔，所述調節腔內固定連接有一個水平的隔板(20)，所述隔板(20)的兩端均密封滑動連接有一個同步活塞(21)，其中一個所述同步活塞(21)移動時，另一個所述同步活塞(21)同步移動。
4.根據權利要求3所述的一種工業污水除磷設備，其特征在于，所述調節腔的下部開設有動力腔，所述動力腔的上壁固定連接有電機(11)，所述電機(11)的輸出端固定連接雙向螺桿(13)，所述雙向螺桿(13)上螺紋連接有螺紋板(12)以及下板(16)，所述螺紋板(12)的上端設置有上板(15)，所述上板(15)為環形結構，所述上板(15)的上端固定連接有彈射彈簧(22)，所述彈射彈簧(22)的上端固定連接在動力腔的上壁，所述上板(15)的下端固定連接有吸盤(14)。
5.根據權利要求4所述的一種工業污水除磷設備，其特征在于，所述下板(16)的下端固定連接有多個滾輪(27)，所述吸盤(14)由桿體以及盤體組成，所述桿體固定連接在盤體的上方，所述桿體密封貫穿下板(16)。
6.根據權利要求5所述的一種工業污水除磷設備，其特征在于，所述調節腔上側空間的兩端分別與兩個伸縮囊(18)連通，上側的所述同步活塞(21)向一側移動時，可將調節腔內的流體擠壓至對應側的伸縮囊(18)內，從而使得伸縮囊(18)伸長，而此時另一個的伸縮囊(18)縮短。
7.根據權利要求5所述的一種工業污水除磷設備，其特征在于，所述動力腔的側壁開設有至少兩個邊槽(23)，所述邊槽(23)內滑動連接有連動件(25)，所述連動件(25)位于邊槽(23)內的一端固定連接有鎖緊彈簧(24)，所述鎖緊彈簧(24)遠離連動件(25)的一端與邊槽(23)的內壁固定連接。
8.根據權利要求7所述的一種工業污水除磷設備，其特征在于，所述連動件(25)包括滑板(251)、上推板(252)以及下推板(253)，所述上推板(252)以及下推板(253)均垂直焊接在滑板(251)側壁，所述上推板(252)遠離滑板(251)且靠近下推板(253)的一側開設有斜面；所述下推板(253)遠離滑板(251)且靠近上推板(252)的一側開設有斜面，所述下推板(253)上斜面遠離滑板(251)處開設有一個水平的限位面(254)。
發明內容
本發明的目的是為了解決現有技術中的問題，而提出的一種工業污水除磷設備。
為了實現上述目的，本發明采用了如下技術方案：一種工業污水除磷設備，包括機體，所述機體的中部開設有兩個中腔，所述中腔的上部開設有一個上腔，所述上腔內設置有環形的網板，所述上腔的中部上壁開設有進水孔，所述上腔的下壁開設有兩個分別與兩個中腔連通的泵進孔，所述上腔內設置有兩個出水管，每個所述出水管的下壁均開設有一個泵出孔，所述泵出孔與中腔連通。
在上述的工業污水除磷設備中，每個所述中腔內均密封滑動連接有一個活塞板，兩個所述中腔之間通過中板將其分隔開，兩個所述中腔不直接連通，每個所述活塞板的上端均固定連接有一個復位彈簧，所述復位彈簧的上端與中腔的上壁固定連接，每個所述活塞板的下壁固定連接有一個伸縮囊，所述伸縮囊的下端與中腔的下壁固定連接。
在上述的工業污水除磷設備中，所述中腔的下端開設有一個長條形的調節腔，所述調節腔內固定連接有一個水平的隔板，所述隔板的兩端均密封滑動連接有一個同步活塞，其中一個所述同步活塞移動時，另一個所述同步活塞同步移動。
在上述的工業污水除磷設備中，所述調節腔的下部開設有動力腔，所述動力腔的上壁固定連接有電機，所述電機的輸出端固定連接雙向螺桿，所述雙向螺桿上螺紋連接有螺紋板以及下板，所述螺紋板的上端設置有上板，所述上板為環形結構，所述上板的上端固定連接有彈射彈簧，所述彈射彈簧的上端固定連接在動力腔的上壁，所述上板的下端固定連接有吸盤。
在上述的工業污水除磷設備中，所述下板的下端固定連接有多個滾輪，所述吸盤由桿體以及盤體組成，所述桿體固定連接在盤體的上方，所述桿體密封貫穿下板。
在上述的工業污水除磷設備中，所述調節腔上側空間的兩端分別與兩個伸縮囊連通，上側的所述同步活塞向一側移動時，可將調節腔內的流體擠壓至對應側的伸縮囊內，從而使得伸縮囊伸長，而此時另一個的伸縮囊縮短。
在上述的工業污水除磷設備中，所述動力腔的側壁開設有至少兩個邊槽，所述邊槽內滑動連接有連動件，所述連動件位于邊槽內的一端固定連接有鎖緊彈簧，所述鎖緊彈簧遠離連動件的一端與邊槽的內壁固定連接。
在上述的工業污水除磷設備中，所述連動件包括滑板、上推板以及下推板，所述上推板以及下推板均垂直焊接在滑板側壁，所述上推板遠離滑板且靠近下推板的一側開設有斜面；所述下推板遠離滑板且靠近上推板的一側開設有斜面，所述下推板上斜面遠離滑板處開設有一個水平的限位面。
與現有的技術相比，本發明的優點在于：
1、本發明所公開的除磷設備可行走于污水池中，從而對不同位置的污水進行針對性的除磷，在具體工作時，首先將機體放置于污水池中，然后啟動電機使得滾輪從機體底部伸出，具體地為首先啟動電機使其帶動雙向螺桿轉動，其轉動會(huì )帶動下板向下運動，直至滾輪向下從機體內部伸出，然后即可輕松的推動本申請所述裝置進行移動。
2、在進行除磷時，電機工作帶動雙向螺桿往復轉動，從而使得螺紋板上下運動，帶動上板上下運動，從而往復擠壓擠壓囊，使得擠壓囊內的流體周期性的被擠壓至調節腔中隔板的下部空間，從而使得下側的同步活塞往復移動，進而使得上側的同步活塞往復移動，此過程中由于調節腔上側空間的兩端分別與兩個伸縮囊連通，上側的同步活塞向一側移動時，可將調節腔內的流體擠壓至對應側的伸縮囊內，從而使得伸縮囊伸長，而此時另一個的伸縮囊縮短。
3、伸縮囊周期性的伸縮可帶動活塞板周期性的上下移動，從而將上腔內的水抽至泵進孔內，再經泵出孔泵送至出水管中，最后經噴水孔噴出，上述水體在流動過程中必然與上腔內安裝于網板一側的除磷劑接觸，從而完成將除磷劑均勻施于水體中的目的，有效的完成除磷工作。
4.如果需要加入其他藥劑加入到水池的進水口處，污水和藥液就自然的混勻了，改變了常規的加藥方式，實現了更精準的藥劑添加位置，減少了藥劑的浪費和避免藥劑多加造成的二次污染。
（發明人：朱文杰;楊樹東;唐潔瑩;孟青穎）
